链板输送承载段结构三维设计

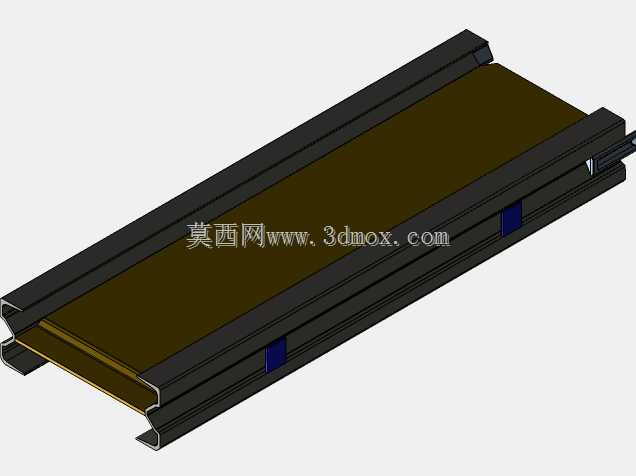

　　这套链板输送结构的设计，最初是针对车间内零散工件、带油污加工件的平面转运需求做的定向开发，区别于常规皮带输送易被尖锐工件刮损、被油污侵蚀打滑的问题，采用金属链板作为承载面，适配机加工车间、装配产线、热处理工序间的物料转运场景，能承受单件最高数十公斤的加工件载荷，不会因为工件边缘锋利、表面带切削液或高温余温出现输送面损坏的情况。从结构组成来看，两侧的C型冷弯型材作为主体框架，既承担整个输送段的支撑载荷，也作为链板运行的导向轨道，链板两侧的折弯边嵌入型材的导向槽内，运行过程中不会出现横向窜动，哪怕输送偏载的异形工件，也能保证链板运行的平稳性，不会出现卡滞、跳齿的问题。链板采用多节铰接的结构设计，单节链板之间通过销轴连接，

　　既能保证平面承载时的整体刚度，也能在首尾端换向位置顺利完成弯折回转，适配头尾链轮的驱动轨迹，铰接位置预留了足够的间隙，不会因为长期运行积累的金属碎屑、油污卡滞转动副。框架内侧设置的深蓝色耐磨衬条，采用高分子聚乙烯材质，直接嵌装在型材的预留卡槽内，不需要额外的紧固件固定，磨损后可以直接抽出更换，衬条与链板侧边的接触面做了倒角处理，减少运行过程中的摩擦阻力，同时避免硬接触产生的金属异响，也能降低链板运行的磨损速率，延长整体结构的维护周期。设计过程中特意将承载面的高度做了统一规划，框架的上下安装面预留了标准的连接孔位，可以直接和同规格的输送段拼接，也能和顶升移栽机、转角机构、上下料机械手的对接工位做高度匹配，不需要额外做转接支架，

　　减少现场安装的调整工作量。两侧框架的外侧预留了传感器安装槽、防护板安装孔位，现场部署时可以直接加装光电检测开关、安全防护挡板，不需要在型材上二次钻孔加工，适配不同产线的定制化检测、防护需求。链板的表面做了防滑的哑光处理，对于表面光滑的金属工件、塑料件，输送过程中不会因为启停惯性出现工件滑移偏移，保证工位定位的精度，哪怕是输送过程中需要配合扫码、视觉检测的工位，也能保证工件位置的一致性，减少视觉检测的误判率。从安装边界来看，整个输送段的宽度方向尺寸控制在常规产线的适配范围内，底部预留了脚轮、可调支撑脚的安装接口，既可以做成固定工位的输送线，也能加装脚轮做成可移动的临时输送工位，适配车间内临时调整产线布局的需求。

　　框架的端部连接结构采用插接式设计，两段输送段对接时，只需要将定位插销插入对应孔位，锁紧侧面的紧固件就能完成拼接，对接位置的链板导向槽能自动对齐，不会出现台阶错位，避免输送小工件时在对接位置卡料。考虑到车间内的清洁需求，整个结构的外露面没有多余的凹槽、死角，日常清理切削液、金属碎屑时，可以直接用压缩空气吹扫或者高压水枪冲洗，不会有杂物积存在结构缝隙内，也不会因为冲洗导致结构锈蚀，所有的钢制零部件都做了发黑防锈处理，适配车间内多油污、多切削液的潮湿工作环境。链板的铰接销轴做了淬火处理，表面硬度达到HRC45以上，长期承受交变载荷也不会出现弯曲、磨损的问题，销轴两端采用卡簧限位，拆解维护时只需要取下卡簧就能抽出销轴，更换单节损坏的链板，不需要将整段输送线的链板全部拆解，大幅降低后期维护的时间成本。两侧框架的型材采用一体化冷弯成型，没有焊接接缝，整体直线度可以控制在每米0.5mm以内，保证长距离拼接后的整体直线度，不会因为框架变形导致链板运行跑偏。在驱动适配方面，这个承载段可以匹配0.2kW到0.75kW的减速电机，根据输送长度、载荷大小灵活选配，驱动端的链轮安装位置预留了张紧调节的行程，链条使用一段时间出现伸长后，可以通过调整张紧螺栓张紧链条，不需要拆卸其他零部件，张紧调节的行程足够覆盖链条全生命周期的伸长量，不需要中途截链调整。
