带式输送机斜撑式支撑机架结构

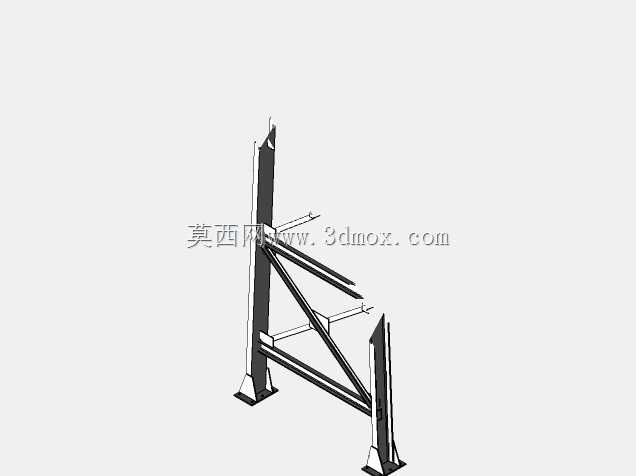

　　这套支撑结构主要服务于带式输送线的中段承托场景，常见于散料输送、车间流水线物料转运、仓储分拣线的架空布设环节，区别于落地式通长机架，这类斜撑式支架更适合输送线存在变高、跨工位架空、避让地面设备的布设需求，能在减少底部支撑立柱数量的前提下，保证输送线纵向的结构刚度，避免皮带运行过程中出现机架晃振、托辊组偏移的问题。从结构设计逻辑来看，整个支架采用双立柱加斜向撑杆的组合形式，两根主立柱采用矩形截面型钢加工，底部带焊接式安装底板，底板上预留螺栓安装孔，可直接通过膨胀螺栓固定在混凝土地面，或是通过连接压板固定在车间预埋的钢结构平台上，安装时需要保证两根立柱的顶面共面度误差控制在1mm以内，避免后续安装输送梁时出现倾斜，导致皮带跑偏偏磨。

　　斜向撑杆采用等边角钢制作，两端分别通过焊接或者螺栓连接的方式固定在主立柱侧面和输送梁的下翼缘位置，撑杆的布设角度控制在45度到60度之间，这个角度区间内的斜撑能同时承担纵向和横向的载荷，既可以承受输送线运行时物料重量带来的下压力，也能抵消皮带运行时产生的水平方向窜动力，相比直撑结构能减少30%左右的型钢用量，同时不会损失结构的抗变形能力。横向连接的横杆采用小规格矩形管，分别在立柱的中部和上部位置布设，一方面用来约束两根主立柱的相对位置，避免立柱受载后出现外张变形，另一方面也可以作为线缆、气路管线的布设依托，方便后续在输送线上加装检测传感器、挡停机构等附属配件时走管布线。在安装边界方面，这套支架的适配范围比较灵活，

　　主立柱的高度可以根据输送线的实际架设高度进行裁切调整，斜撑的长度也可以随立柱高度和输送梁的悬挑长度做适配，单组支架的最大承托跨度可以达到3米，适合承托带宽500mm到800mm的轻型带式输送机，单组支架的额定承载能力不超过500kg，覆盖绝大多数轻工、电子、包装行业的散料或整件物料输送需求。设计过程中需要重点关注几个受力节点的处理：主立柱底部的安装底板需要加焊加强筋，避免螺栓紧固时底板出现翘曲，或是受载后底板与立柱的连接焊缝开裂；斜撑与立柱、输送梁的连接位置如果采用螺栓连接，需要配置防滑垫片，避免设备长期运行产生的振动导致螺栓松动；所有钢结构件的边缘都需要做倒角打磨处理，去除焊接飞溅和毛刺，避免安装过程中划伤施工人员，

　　也防止后续运行过程中剐蹭皮带造成皮带过早损坏。这类支架在实际现场安装时，不需要复杂的预制基础，只要地面平整度满足要求，就可以快速完成定位固定，相比混凝土支墩的支撑形式，安装效率能提升60%以上，后期如果需要调整输送线的布局，也可以快速拆卸移位，不会产生建筑垃圾，适配柔性生产车间的线体频繁调整需求。在结构校核层面，需要重点验算主立柱的压杆稳定性，以及斜撑的轴向受压承载力，当输送线的架设高度超过2.5米时，需要在立柱中部额外加装横向连系杆，或是将斜撑的规格加大一个型号，避免高立柱出现失稳弯曲的问题；如果输送线需要承载较重的物料，比如包装件单重超过50kg，还可以在斜撑与主立柱的连接位置增加三角加强板，提升节点的抗扭能力。另外这套支架的结构形式也可以拓展适配其他类型的输送设备，比如辊筒输送机、链板输送机的架空支撑，只需要调整顶部与输送梁的连接孔位即可，不需要改动主体的受力结构，通用化程度较高，能减少非标设计的重复工作量。
