带安装法兰的铰接式连接支座结构

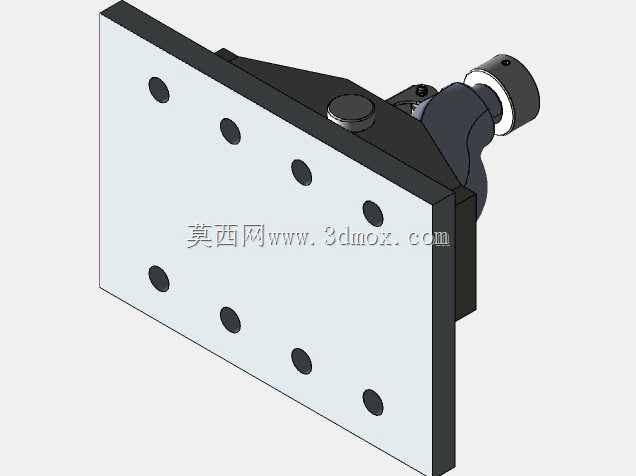

　　这类带多孔安装面的铰接连接支座，常应用在工业设备的活动关节连接场景中，比如生产线的摆臂铰接端、工装夹具的角度调节连接位、输送线的挡停机构铰接点，核心作用是为需要小角度摆动的部件提供稳定的安装基准与转动支撑，避免活动部件在往复动作中出现连接松脱、定位偏移的问题。从结构设计来看，主体安装板采用矩形平板结构，板面均匀排布7个圆形安装通孔，孔位采用非对称阵列排布，既可以适配不同孔距的安装基面，也能在承受径向、轴向复合载荷时分散连接应力，避免单个螺栓受力过大出现剪切断裂。安装板与铰接端之间设置了三角形加强筋结构，筋板与安装板、铰接基座采用一体化成型结构，不需要额外焊接拼接，能大幅降低连接部位的应力集中系数，

　　在承受冲击载荷时不会出现焊缝开裂的问题。铰接端采用球头铰接配合结构，端部设置带锁紧槽的圆柱连接轴，轴端预留紧定螺钉安装位，安装时可以先将配合件套入铰接轴，再拧紧紧定螺钉实现轴向定位，不需要额外加工轴端挡圈槽，简化了配套零件的加工工序。安装板的厚度根据铰接端的额定载荷做了匹配设计，当铰接端承受垂直于安装面的倾覆力矩时，安装板不会出现翘曲变形，保证铰接转动的同轴度。安装边界方面，矩形安装板的长宽尺寸适配常见的100mm至150mm规格的工业铝型材安装面，安装孔的孔径适配M8至M10规格的内六角螺栓，孔位的边距满足螺栓安装时的扳手操作空间，不需要在安装基面上额外加工沉头避让位。铰接轴的中心高度与安装板板面保持固定尺寸差，

　　配套设计摆动件时可以直接以安装板板面为基准做尺寸链计算，减少装配时的尺寸调整工作量。铰接部位的配合面预留了润滑脂加注空间，长期往复摆动时可以定期加注润滑脂降低配合面磨损，延长部件的使用寿命。这类支座在设计时没有采用复杂的曲面结构，所有加工面均为平面与圆柱面，常规的铣削、钻削设备即可完成加工，不需要五轴加工中心，能有效控制零件的加工成本。在实际选型应用时，需要先确认铰接端的额定摆动角度是否匹配工况需求，该结构的铰接端摆动范围覆盖正负15度的调节区间，能满足大部分工业设备的角度调节需求，如果需要更大的摆动角度，可以调整铰接球头的配合长度来实现。安装时需要注意安装板的贴合面平面度公差控制在0.1mm以内，如果安装基面存在凸起或者凹陷，

　　会导致安装板锁紧后出现变形，进而影响铰接轴的同轴度，出现转动卡滞、磨损加快的问题。铰接端的连接轴与配套摆动件的配合公差推荐采用H7/g6的间隙配合，既保证转动灵活，又不会出现过大的配合间隙导致摆动定位精度下降。在承受高频往复摆动的工况下，可以在铰接配合面加装自润滑铜套，不需要频繁加注润滑脂也能保证长期稳定运行。
