矿用线缆夹持固定座结构设计

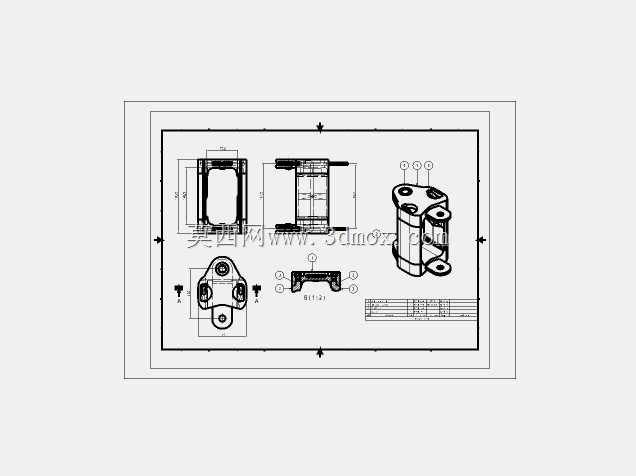

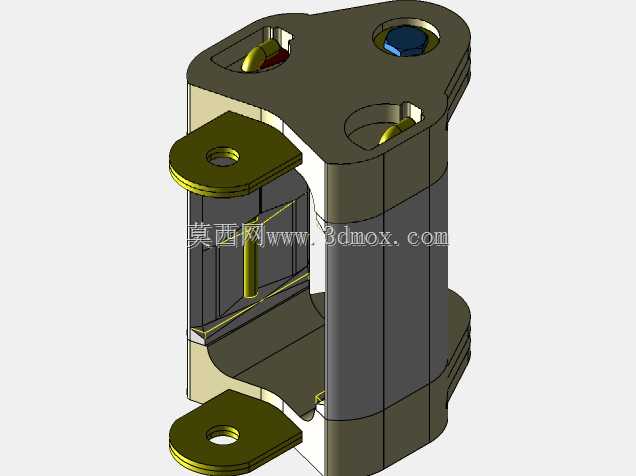

　　在矿山井下作业场景中，动力线缆、控制线缆的排布固定一直是现场布线的核心痛点，井下环境潮湿、存在落石冲击风险，同时设备运行伴随持续振动，普通的扎带、简易卡扣很难满足长期使用的可靠性要求，这款线缆夹持固定座正是针对这类工况开发的专用固定构件。从结构设计来看，整体采用框式承载主体搭配双侧延伸安装耳的布局，主体内腔做了圆弧过渡处理，避免线缆穿设时被锐边划伤绝缘层，内腔的空间预留可以同时容纳多根不同线径的线缆，适配井下常见的动力线、信号线混合排布需求。主体顶部设置了三个带内嵌限位槽的安装位，其中两个槽位内置弹性卡接结构，配合对应的压块可以对穿入的线缆做周向限位，防止线缆在振动工况下出现轴向窜动，中间的沉孔位用于安装锁紧件，

　　将上下压合结构锁止为整体，避免受外力冲击时结构松脱。双侧的安装耳采用外翻式平板结构，每个耳片上预制了同轴的安装通孔，孔位周边做了局部加厚处理，抵消螺栓锁紧时产生的压应力，防止耳片受力开裂，安装耳的位置与主体承载区做了错位设计，螺栓锁紧时的压紧力不会直接作用到内部夹持的线缆上，避免压伤线缆绝缘层。设计过程中优先考虑了井下安装的操作便利性，整体结构没有零散的小零件，所有卡接、限位结构都集成在主体框架上，现场安装时不需要额外携带细小配件，只需要将线缆排布到内腔对应位置，扣合顶部压块后穿入锁紧件即可完成固定，单人即可完成操作，适配井下狭窄空间的作业需求。从安装边界来看，整体结构的外轮廓做了切边处理，相邻安装时不会出现结构干涉，

　　安装耳的孔位间距适配井下常用的锚杆安装间距、线缆桥架的固定孔位标准，不需要额外做打孔改造就能直接替换原有老旧固定件。结构的壁厚设计做了差异化处理，主体承载立柱位置壁厚更大，承受落石冲击、线缆拉扯时的结构强度更高，而与线缆接触的内壁位置做了微幅减薄并预留了弹性变形空间，即使线缆受外力拉扯时，内壁可以产生微量形变缓冲冲击力，不会硬切割线缆外皮。考虑到井下存在煤尘、水汽的腐蚀问题，结构的所有转角位置都做了圆角过渡，没有积尘的死角，日常巡检时可以直接用高压风、水冲洗，不会出现煤尘堆积锈蚀的问题。顶部的压块与主体的配合面做了定位止口设计，扣合时可以自动对齐，不需要反复调整位置，锁紧后止口结构可以承受横向的剪切力，即使线缆受侧向拉扯，

　　压块也不会出现错位松脱。在实际布线应用中，这类夹持座可以沿线缆走向间隔排布，既可以用于直线路段的线缆承托，也可以用于线缆转弯位置的固定，转弯位置使用时可以通过调整安装角度适配不同的转弯半径，不需要额外定制转角配件。结构的内腔没有设置强制的分线隔板，现场布线时可以根据实际线缆数量、线径灵活调整排布方式，既可以单根大直径动力线单独固定，也可以多根小直径信号线集束固定，适配不同工段的布线需求。安装耳的平板结构可以适配不同的安装基面，不管是固定在巷道壁的预埋板上，还是固定在线缆桥架的侧面，甚至是直接固定在大型采掘设备的机身走线槽位置，都可以通过螺栓实现可靠固定，不需要额外制作过渡安装板。从受力角度分析，整体结构的力流路径从线缆的夹持位置沿主体立柱传递到两侧安装耳，再通过螺栓传递到安装基面，所有受力位置都做了加强筋过渡，没有应力集中的薄弱位置，长期受振动载荷作用也不会出现疲劳断裂的问题。内壁与线缆接触的位置没有做硬质的防滑齿结构，而是采用微糙的接触面设计，既可以提供足够的摩擦力防止线缆滑动，又不会因为齿形结构压入线缆绝缘层造成长期使用后的绝缘破损，适配井下线缆长期免维护的使用需求。
