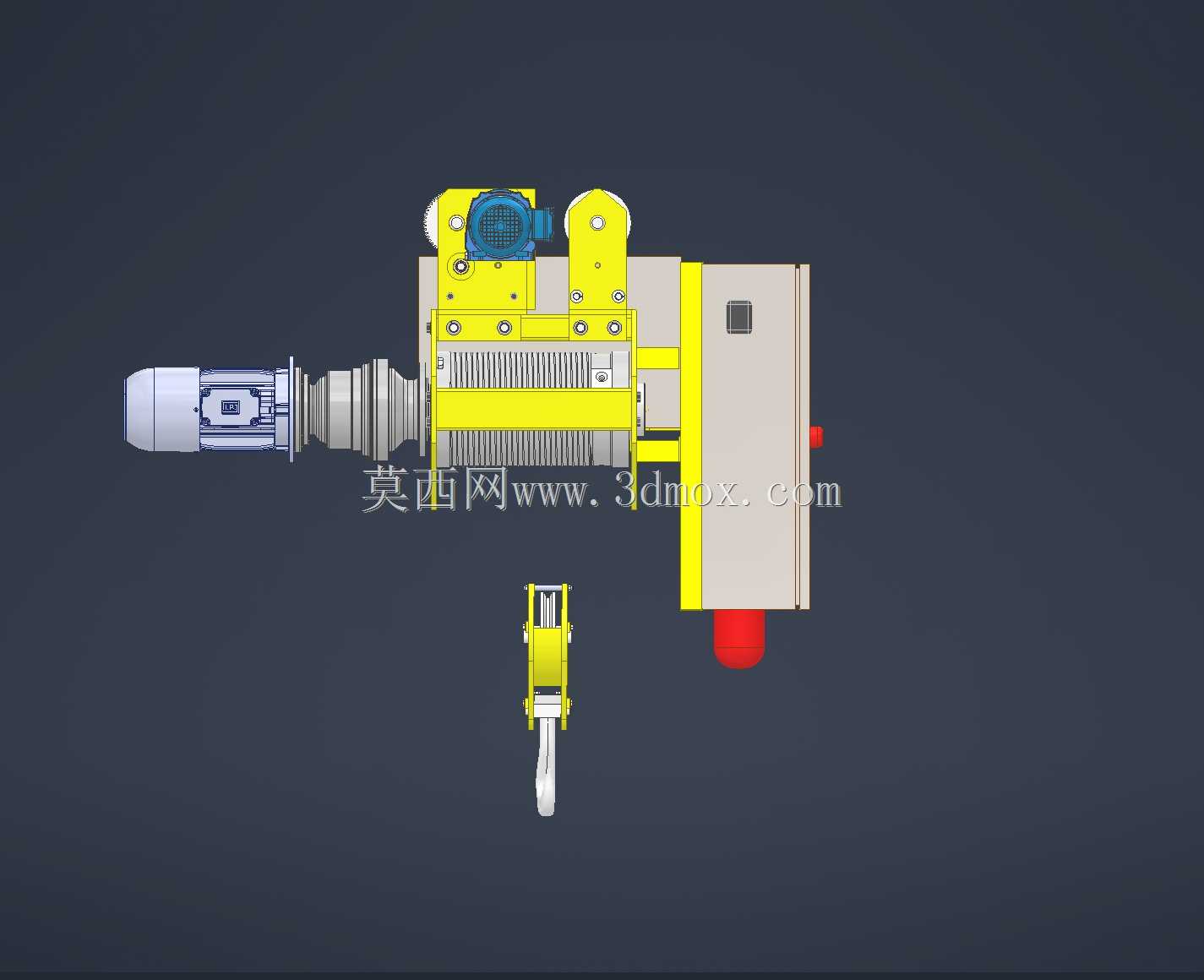

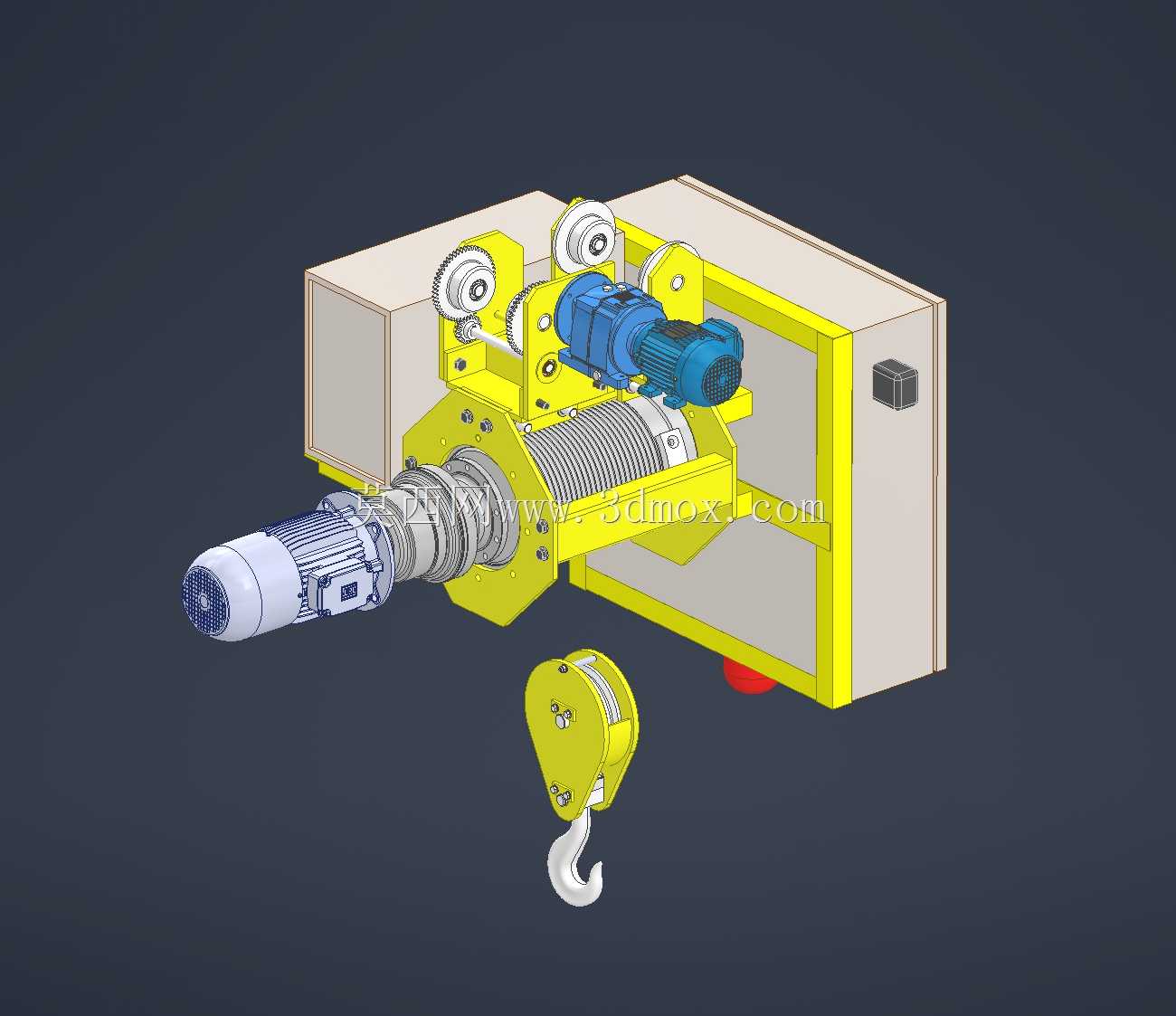

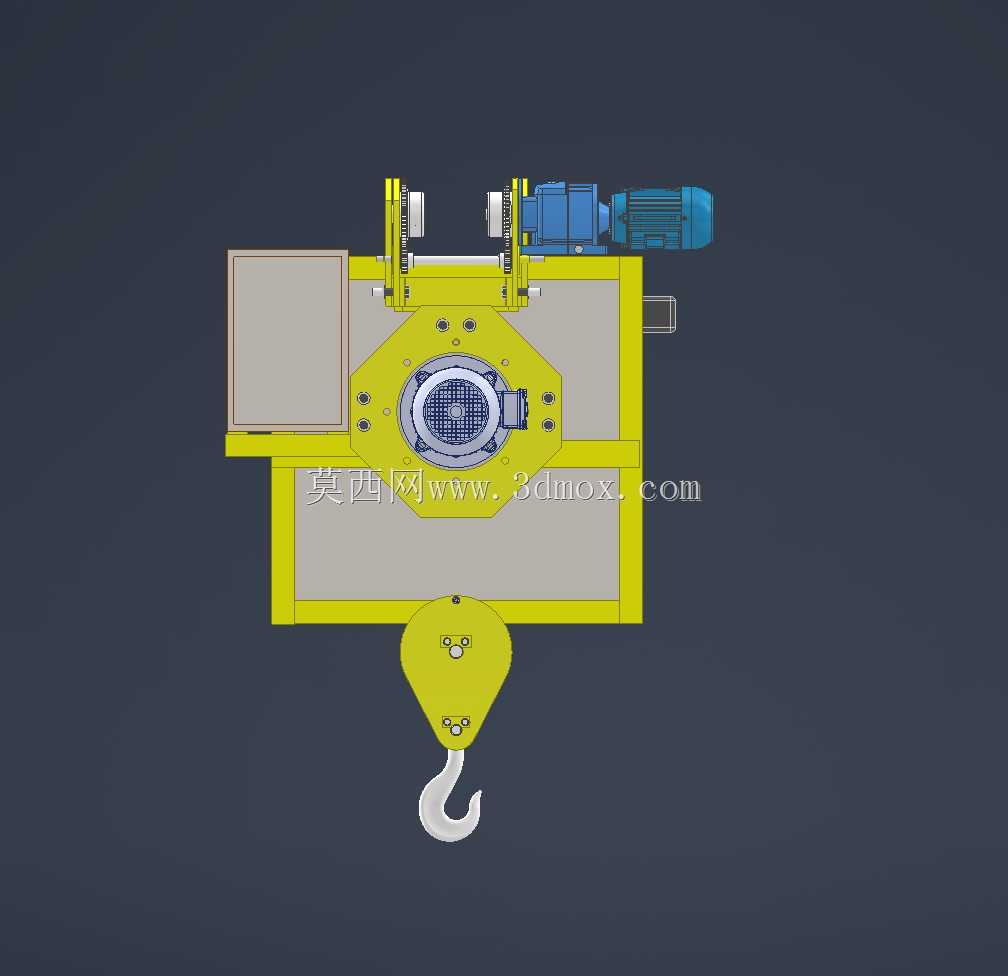

两吨额定载荷欧式电动钢丝绳起重葫芦结构

　　这套两吨载荷的起重起升机构，核心适配车间固定工位吊装、轻型起重机配套起升单元、仓储区域重物转运等高频作业场景，区别于大吨位重型起重设备，该结构主打中小载荷区间的稳定作业，覆盖机加工车间工件上下料、装配线部件转序、仓储库区重型货位存取等日常生产需求，可直接配套单梁桥式起重机、悬臂吊、龙门架等轻小型起重承载结构使用，也可作为独立起升单元固定在工装支架上完成定点吊装作业。从功能配置来看，整套机构采用双电机分体布局，主起升电机布置在卷筒侧端，通过减速机构直接驱动卷筒收放镀锌钢丝绳，配套的运行电机布置在机架上部，通过齿轮啮合驱动行走轮沿工字钢轨道横向移动，实现起升机构的水平位置调整；下部配套的吊钩组装有动滑轮，

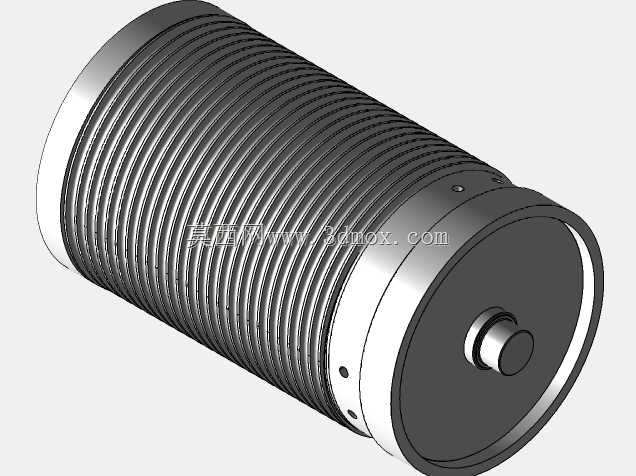

　　通过滑轮组倍率匹配实现两吨额定载荷的起升能力，吊钩自带防脱卡扣结构，避免吊装作业中吊索具意外滑脱，吊钩组的滑轮轴承采用密封式结构，可适应多粉尘车间的作业环境，减少日常维护频次。设计过程中优先考虑了安装边界的适配性，机架采用折弯钢板焊接成型，整体框架做了等强度优化，上部行走轮的轮距适配常规16-28号工字钢轨道，安装时无需额外加工适配支架，直接将行走轮卡入轨道即可完成主体固定；卷筒部分采用绳槽式设计，钢丝绳排布时可沿绳槽有序缠绕，避免乱绳、咬绳问题，卷筒端部设置了限位挡板，防止钢丝绳脱出卷筒引发安全隐患；电气控制箱集成在机架侧部，所有控制线缆沿机架内侧的走线槽排布，避免运行过程中线缆剐蹭磨损，控制回路预留了上下限位、

　　过载保护的接线端口，可直接配套现场的起重安全保护装置使用。从结构细节来看，起升减速机构采用三级硬齿面齿轮传动，齿轮副做了渗碳淬火处理，可承受频繁正反转的冲击载荷，适配车间内高频次的吊装作业需求；运行机构的行走轮采用球墨铸铁材质，轮缘做了倒角处理，沿轨道行走时可减少卡滞风险，行走轮配套的侧向导轮可调整间隙，适配不同规格工字钢的翼缘宽度，避免运行过程中出现啃轨现象；钢丝绳采用镀锌起重专用钢丝绳，破断拉力满足起重规范的安全系数要求，绳端采用楔形接头固定在卷筒端部，固定位置做了防松处理，避免长期载荷作用下绳端松动。安装尺寸方面，整套机构的最低点到轨道顶面的尺寸控制在紧凑区间，可适配厂房高度有限的作业场景，减少对车间净空高度的占用；

　　机架侧部预留了导绳器的安装位，后期维护时可直接加装导绳器进一步优化钢丝绳排布效果，吊钩组的起升极限位置做了结构限位，当吊钩上升到上极限位置时，会触发机架上的限位推杆切断起升电机电源，避免吊钩冲顶引发结构损坏。整套结构的受力点均做了加强处理，机架上的电机安装座、卷筒支撑座、行走轮安装轴孔位置均焊接了加强筋板，焊接后做了去应力处理，避免长期载荷作用下结构变形；所有转动部位均配置了密封轴承，可阻挡车间内的金属切屑、粉尘进入轴承内部，延长部件使用寿命，日常维护时仅需定期加注润滑脂即可，无需频繁拆解检修。针对不同作业场景的适配需求，该结构的控制方式可根据现场需求选择，既可以配套有线手柄控制，也可加装无线遥控模块，操作人员可在安全距离外完成起升、行走操作，避免吊装作业中重物坠落的风险；机架表面采用喷涂防锈处理，可适应潮湿、多粉尘的车间环境，避免长期使用后结构锈蚀影响强度。
