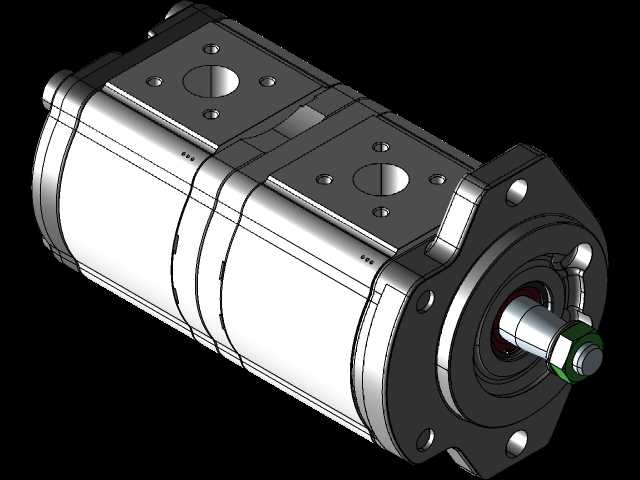

双联高压液压齿轮泵三维结构设计

　　在工程机械、重型农机、矿山采掘设备的液压系统里，双联齿轮泵是非常常见的动力输出部件，这类元件的核心作用是从同一输入轴获取动力，同时为两套独立的液压回路提供压力油，省去了布置两套独立泵组的安装空间，也能让动力取力结构更紧凑。很多人在做液压站布局或者主机液压系统匹配的时候，经常会忽略双联泵的安装边界细节，最后现场装的时候出现法兰干涉、进出油口和管路走向冲突、轴伸长度和联轴器不匹配的问题，这个三维模型把这些容易踩坑的结构细节都做了完整还原。

　　从实际功能特性来看，这款双联齿轮泵采用的是前大后小的排量组合结构，靠近安装法兰的泵体排量更大，主要给主机的工作回路供油，比如装载机的动臂举升、挖掘机的斗杆动作这类大流量需求的回路，后端小排量的泵组则负责给转向、先导控制这类需要稳定小流量的回路供油，两个泵组共用一根输入轴，内部通过隔板分隔高低压腔，避免两联泵的压力油互相窜通。壳体采用的是高强度铸铁材质的分体式结构，前后端盖和中间泵体通过内六角螺栓预紧锁紧，螺栓的排布位置做了均匀受力设计，避免高压工况下壳体变形导致内泄增大。

　　设计思路上，这款泵的浮动轴套结构做了针对性的压力补偿设计，高压油会引入轴套背面的腔室，把轴套持续压向齿轮端面，自动补偿齿轮和轴套之间的磨损间隙，能在长期高负荷运转下保持容积效率，不会用个两三年就因为端面磨损出现压力掉压、系统无力的问题。进油口采用的是大通径的法兰连接结构，比螺纹连接的通流能力更强，也能避免大流量工况下的吸空问题，两个出油口分别布置在泵体的侧上方，接口尺寸匹配不同排量的流速要求，不会出现节流损失。轴伸端采用的是标准SAE花键结构，和主机取力口的连接传递扭矩更稳定，比平键连接的抗冲击能力更强，适合工程机械这类负载波动大的工况，轴端的密封采用的是双唇口骨架油封，外侧的防尘唇能阻挡外界的泥沙、灰尘进入泵体，内侧的主密封唇承受高压油的压力，避免轴端漏油。

　　安装边界方面，这个模型完整还原了安装法兰的止口尺寸、螺栓孔的位置分布，两联泵的总长度、进出油口的中心高、轴伸的伸出长度和花键参数都和实物一致，在做主机三维布局的时候，可以直接把这个模型导入装配体，提前核对和发动机取力口、液压油箱、管路走向的空间位置，不用等到现场装配才发现干涉。很多新手设计液压系统的时候，只看泵的排量压力参数，不核对安装尺寸，最后买回来的泵装不上，要么法兰止口对不上，要么轴伸太长顶到联轴器，要么油口位置和管路打架，这个模型把所有安装相关的结构都做了1:1还原，能直接用来做管路布置、安装支架设计的参考。

　　在实际应用场景里，这类双联齿轮泵除了用在工程机械上，也广泛用在大型农机的液压系统、环卫压缩设备、起重运输设备的液压系统里，相比两个独立泵串联的结构，双联泵的轴向尺寸更短，重量更轻，取力结构更简单，不需要额外的分动箱来分配动力，能有效降低主机的制造成本。模型里的内部齿轮轮廓、卸荷槽结构也做了还原，能看到齿轮的变位参数、卸荷槽的位置设计，这些细节都是为了降低齿轮泵的流量脉动和运转噪音，高压工况下不会出现困油导致的振动和啸叫。另外泵体上的泄油口位置也做了准确还原，安装的时候必须保证泄油口直接接回油箱，不能带压，否则会把轴端油封冲坏导致漏油，很多现场故障都是因为泄油管路背压太大导致的，在三维布局的时候就能提前规划泄油管的走向，保证管路顺畅无弯折。
