工业流体输送蠕动泵结构设计方案

　　在制药制剂、食品饮品加工、精细化工试剂输送这类对流体洁净度、计量精度有严苛要求的生产场景里，蠕动泵的应用占比常年居高不下，核心原因就在于其输送过程中流体仅接触软管内壁，不会与泵体其他金属构件发生交叉污染，同时能实现稳定的定量输送，适配小流量高精度的物料投加工序。这套蠕动泵的结构设计，首先围绕核心的挤压输送逻辑展开，摒弃了传统离心泵、齿轮泵需要动密封接触输送介质的结构，采用滚轮回转挤压弹性软管的方式形成容积变化，当滚轮沿软管外壁做圆周滚动时，被挤压段的软管会在自身弹性作用下恢复形变形成局部真空，吸入待输送流体，后续滚轮持续推进将管内流体向前推送，整个输送过程无回流、无泄漏，也不存在叶轮剪切破坏流体性状的问题，尤其适合输送带有颗粒的混悬液、高粘度膏体以及对剪切力敏感的生物制剂类物料。

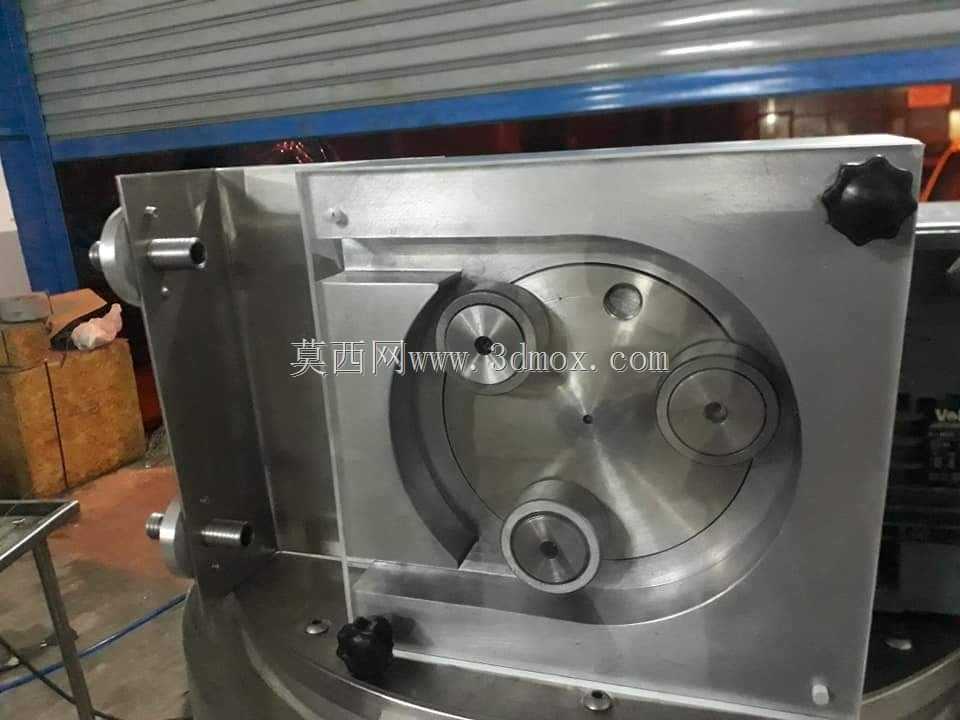

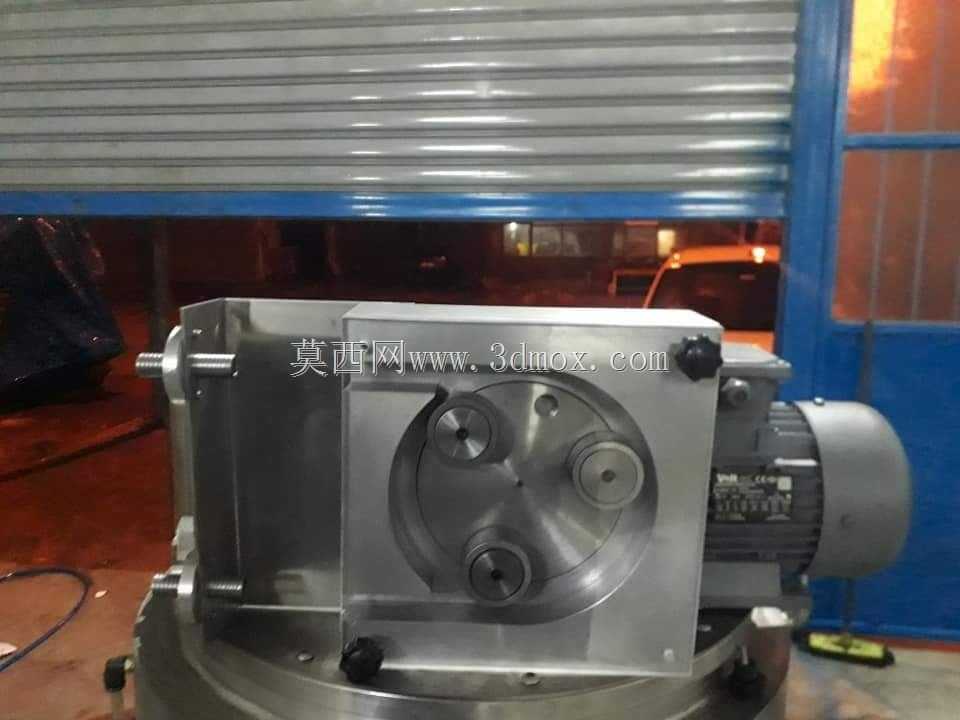

　　从结构布局来看，这套模型将驱动单元、滚轮架、泵头壳体、软管压紧调节机构做了集成化设计，安装边界控制得十分紧凑，整体卧式安装的底座预留了标准的螺栓固定孔位，可直接适配现有生产线的设备安装台面，不需要额外做机架改造。滚轮架部分采用了对称分布的多滚轮设计，相比单滚轮或双滚轮结构，多滚轮挤压能让输出的流体脉动幅度大幅降低，输送流量更平稳，减少管路因为脉冲震动产生的接头松动、管路磨损问题；每个滚轮都采用了内嵌轴承的转动结构，滚轮与软管接触的外缘做了圆弧过渡处理，避免尖锐棱角长期挤压割伤软管外壁，延长易损件的更换周期。软管压紧调节机构设计了快拆式的压块结构，不需要额外工具就能掀开压块更换不同规格的输送软管，适配不同内径、不同壁厚的食品级、医药级软管，覆盖从每小时几升到每小时几百升的流量输送范围，用户可以根据实际输送的物料特性、流量需求快速更换适配软管，不需要拆解泵体核心结构。

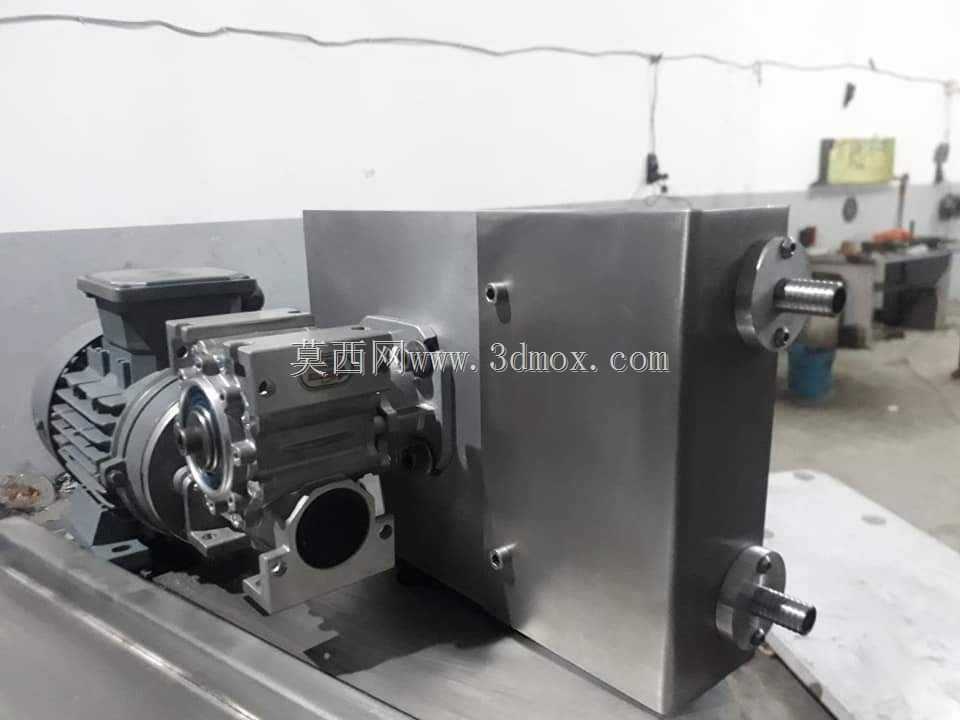

　　在设计过程中，特意对泵头的内腔做了圆弧过渡处理，没有卫生死角，日常生产结束后可以直接通过输送清洗液的方式完成CIP在线清洗，不需要完全拆解泵体，符合食品、制药行业的卫生级设备设计要求。驱动端的连接采用了标准的轴伸配合键传动的结构，可适配不同功率的减速电机，用户可以根据实际需要的输送压力、流量参数匹配对应的驱动单元，不需要对泵头连接结构做二次修改。进出口的管路连接位置预留了标准的快装接头安装位，可直接对接卫生级快装卡盘，也可以根据需求更换为螺纹接头、法兰接头，适配不同现场的管路连接标准。

　　考虑到实际生产中可能出现的软管磨损破裂漏液问题，泵头壳体底部设计了导流槽结构，一旦出现软管破损漏液，液体会顺着导流槽流出泵体，不会渗入驱动端的轴承或电机内部造成设备损坏，也方便操作人员及时发现软管破损问题停机更换。整个结构的受力部件都做了强度校核，滚轮架的材质选用适配工况的高强度材料，长期回转运行不会出现形变偏移，保证滚轮对软管的挤压力度均匀，不会出现局部挤压过紧加速软管磨损、或者挤压过松出现回流流量不足的问题。安装尺寸上，泵头的中心高、底座安装孔的孔距都参考了行业通用的蠕动泵安装标准，可直接替换现有生产线上的同规格老旧蠕动泵，不需要重新调整管路位置和安装机架，降低设备升级改造成本。对于结构设计从业者来说，这套模型完整还原了蠕动泵的核心传动、挤压、调节、密封结构，可作为同类容积泵设计的参考模板，也可直接用于生产线设备选型阶段的结构匹配验证，提前确认安装空间、接口位置、传动匹配的合理性，减少现场安装调试阶段的适配问题。
