可移动式巧克力流体输送转子泵结构

　　这款可移动的流体输送设备，主要面向巧克力生产加工场景的物料转序需求设计，区别于普通工业输送泵，其核心过流部件的结构间隙、表面粗糙度都针对高粘度、易凝固的巧克力流体做了适配，能在输送过程中避免物料残留、剪切过度导致的巧克力品质变化，常见于手工巧克力工坊、中小型烘焙食品生产车间的熬制工位到浇注工位、调温工位到成型工位的物料转运作业，也可适配其他高粘度食品流体比如糖浆、馅料的短距离输送需求。

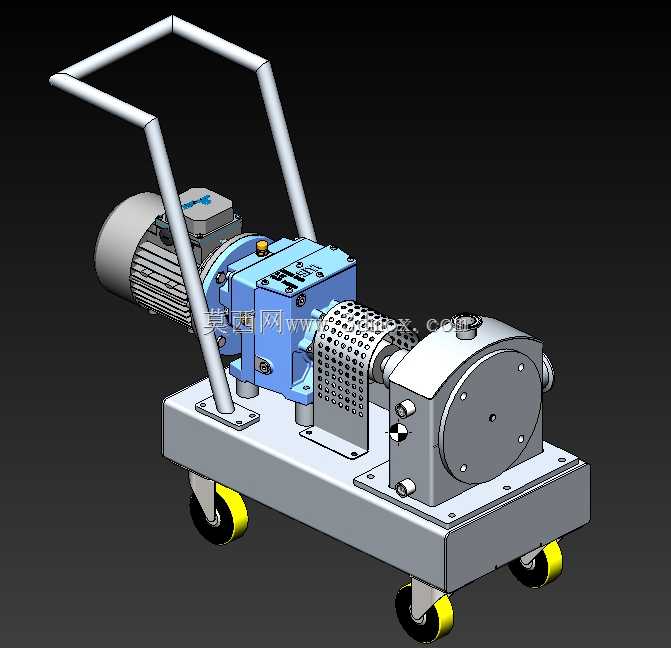

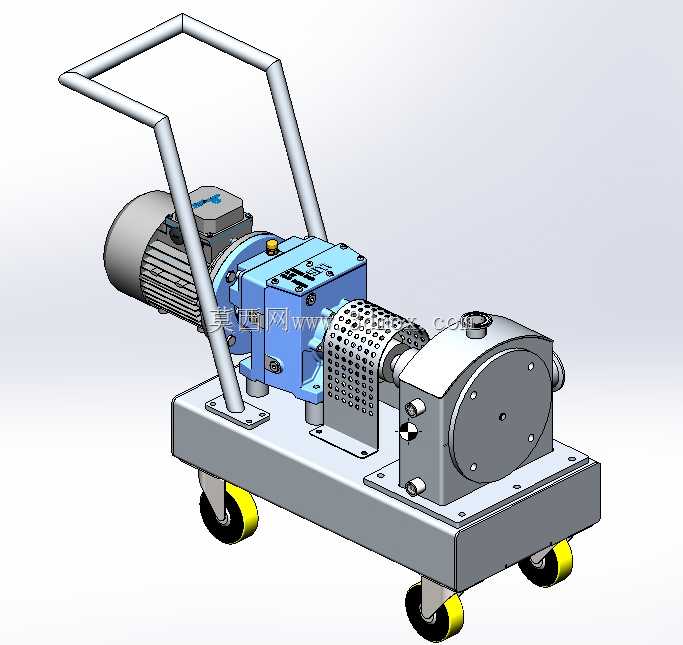

　　从结构布局来看，整机采用手推式移动底盘设计，底盘采用加厚不锈钢板材折弯焊接成型，底部配置四个带刹车的聚氨酯脚轮，其中两个为定向轮两个为万向轮，既可以在车间平整地面灵活推行，停靠作业时踩下刹车即可固定位置，不需要额外做地脚安装，适配车间内多工位轮流作业的灵活需求，底盘的安装平面做了整体铣平处理，保证动力单元、泵头单元、连接护罩的安装平面度，避免运行过程中出现同轴度偏差带来的振动、密封件磨损问题。手推扶手采用圆管弯制成型，焊接在底盘后侧，扶手高度符合人体工程学推行高度，表面做了拉丝抛光处理，避免清洁过程中积污，符合食品生产区域的卫生要求。

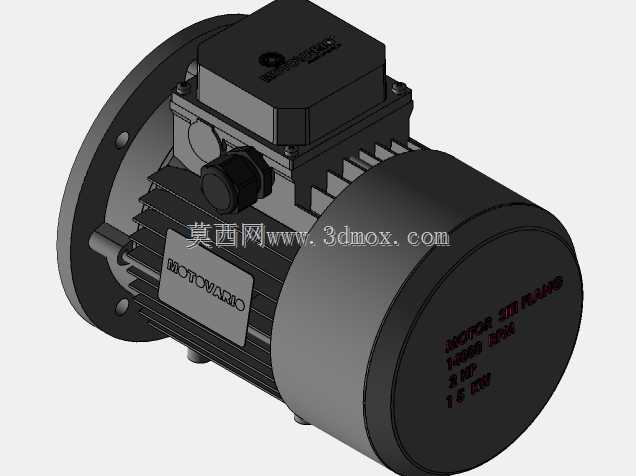

　　动力单元采用卧式减速电机直连的结构，减速箱的输出轴通过刚性联轴器与泵头的主动轴连接，相比皮带传动的结构，直连结构的传动效率更高，传动比稳定，不会出现传动打滑导致的输送流量波动，能保证巧克力输送过程中的流量均匀性，避免浇注环节出现克重偏差。电机与减速箱的安装座采用一体化铸造结构，通过内六角螺栓固定在底盘上，安装座下方设置了调整垫片，可以在装配时微调电机轴与泵轴的同轴度，补偿焊接底盘的加工形位公差。

　　泵头采用凸轮转子结构，泵腔内部的两个三叶转子做了镜面抛光处理，转子与泵腔内壁、转子之间的间隙控制在0.1mm以内，既可以保证高粘度物料的输送自吸能力，又不会因为间隙过小出现转子运转卡滞、磨损产生金属碎屑污染物料的问题。泵头的进出口采用快装卡箍接口，方便现场快速连接食品级输送软管，不需要额外焊接法兰，拆装清洗时只需要松开卡箍即可拆下进出口管路，对泵腔内部做彻底清洁，避免不同批次物料交叉污染。泵头与联轴器之间设置了带散热孔的不锈钢护罩，既可以避免运转过程中人员触碰转动部件发生安全事故，护罩上的密集散热孔又可以带走联轴器运转产生的热量，避免热量传导到泵头导致巧克力局部温度过高出现焦糊问题。

　　在安装边界方面，整机的长度控制在1100mm以内，宽度控制在500mm以内，扶手最高点距离地面高度为950mm，推行时可以顺利通过车间内宽度800mm的标准通道门，停靠作业时占用的地面空间不足0.6平方米，不会占用过多的车间生产面积。泵头的中心高度距离底盘安装面为220mm，对接常规高度的物料罐出料口、成型机进料口时不需要额外做高度调整，进出口的快装接口为标准DN40规格，可以直接适配食品行业通用的输送软管、快装接头，不需要单独定制转接配件。

　　设计过程中针对巧克力物料的温度特性，泵头的壳体外部预留了保温夹套的安装接口，可以外接温水循环管路，让泵腔内部的巧克力始终保持在恒定的工艺温度区间，避免输送过程中物料温度降低凝固堵塞泵腔。整机的所有外露紧固件都采用304不锈钢内六角螺栓，螺栓头部做了平滑处理，没有外露的尖角、毛刺，日常清洁时可以直接用高压水枪冲洗，不会出现清洁死角。密封件采用食品级氟橡胶材质，既可以耐受巧克力生产过程中的最高工作温度，又不会与物料发生反应析出有害物质，符合食品接触材料的安全要求。

　　从实际运行的角度来看，这款泵的输送转速控制在较低区间，运转过程中对物料的剪切作用极小，不会破坏巧克力内部的结晶结构，输送过程中不会引入气泡，能保证后续成型的巧克力产品口感细腻、表面光滑。移动底盘的结构做了重心优化，泵头与电机的重量分布在底盘的中心区域，推行过程中不会出现前倾、侧翻的问题，即使在带有轻微坡度的车间地面推行也能保持稳定。
