旋转式容量杯定量灌装设备结构设计

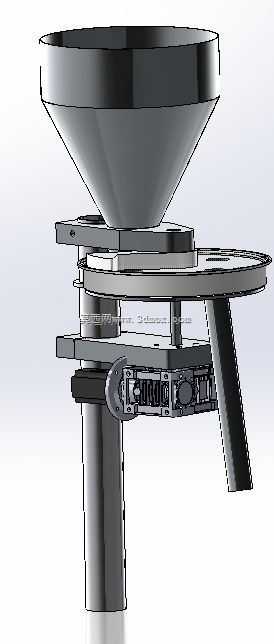

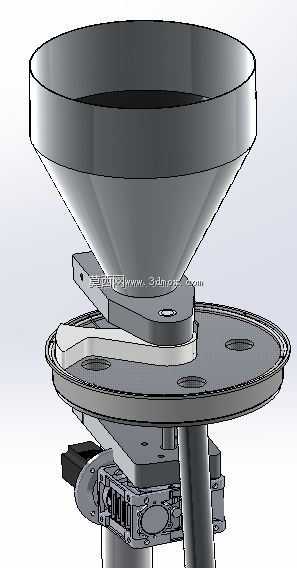

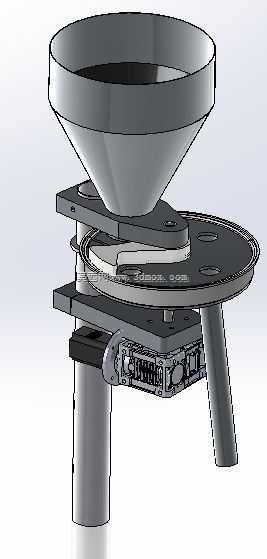

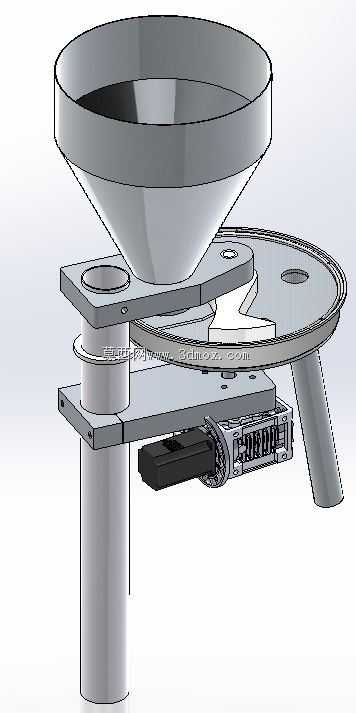

　　这款旋转式容量杯定量灌装结构，主要面向散状颗粒、均匀粉体类物料的定量分装场景，常见于休闲食品、日化粉剂、农用小颗粒种子、固体调味品等生产线的灌装工位，适配预制袋、广口瓶、塑料罐等多种包装容器的上料灌装环节，可独立作为单工位灌装单元使用，也可通过支架对接现有包装线的输送工位，实现连续化生产作业。设备核心计量逻辑采用固定容积的量杯完成定量，相比称重式灌装结构，在物料容重稳定的工况下，计量速度更快、结构故障率更低，日常维护无需频繁校准称重模块，更适合中高速、大批量的连续灌装产线使用。整体结构采用立式立柱支撑布局，顶部设置大锥角受料斗，锥角设计参考散状物料的安息角参数，避免物料在斗壁出现架桥、积料问题，料斗出口直接对接下方的旋转计量盘组件，

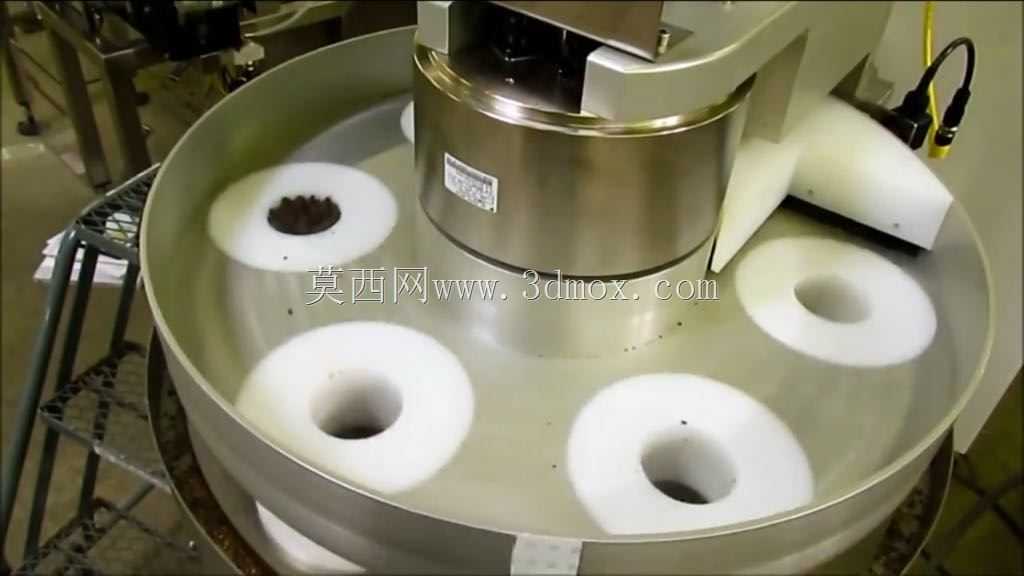

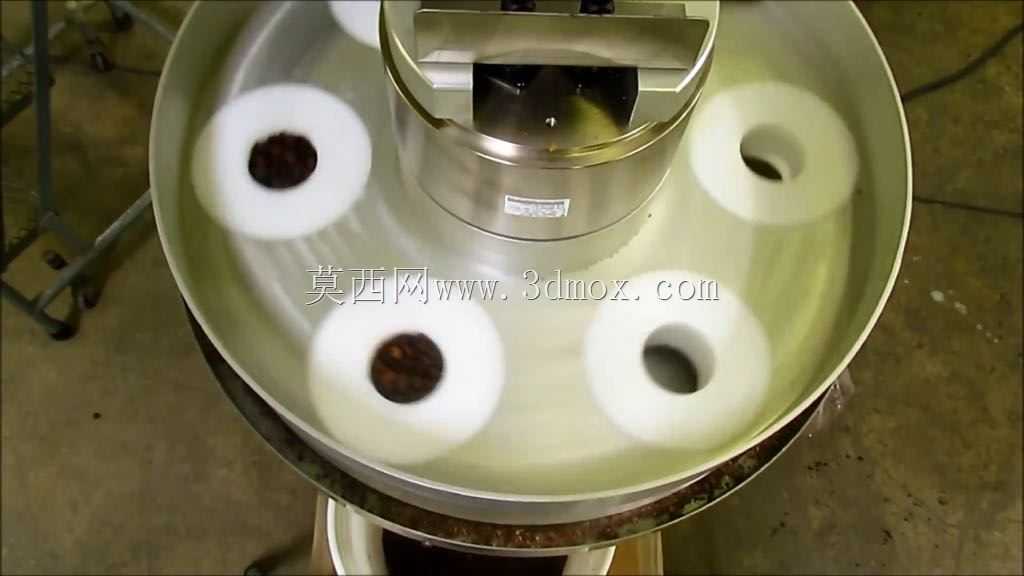

　　计量盘沿圆周方向均匀开设固定容积的量杯孔，量杯与转盘采用可拆卸式嵌装结构，可根据单次灌装容量需求更换对应容积的量杯嵌件，无需整体更换转盘，降低产线换型的配件成本。转盘下方设置固定承托板，承托板在对应灌装下料的位置开设落料口，其余位置全程托住量杯底部，保证量杯随转盘转动过程中不会出现漏料问题；转盘的驱动采用侧装的减速驱动单元，通过槽轮或者间歇分割机构实现转盘的间歇转动，当量杯转动至受料斗下方位置时，物料依靠自重填充进入量杯，转盘上方设置固定刮料板，刮料板与转盘上表面保持微小间隙，可将量杯顶部多余的物料刮平，保证每个量杯内的物料容积一致，完成计量动作。当量杯随转盘转动至下方落料口位置时，量杯底部失去承托，物料在自重作用下下落，

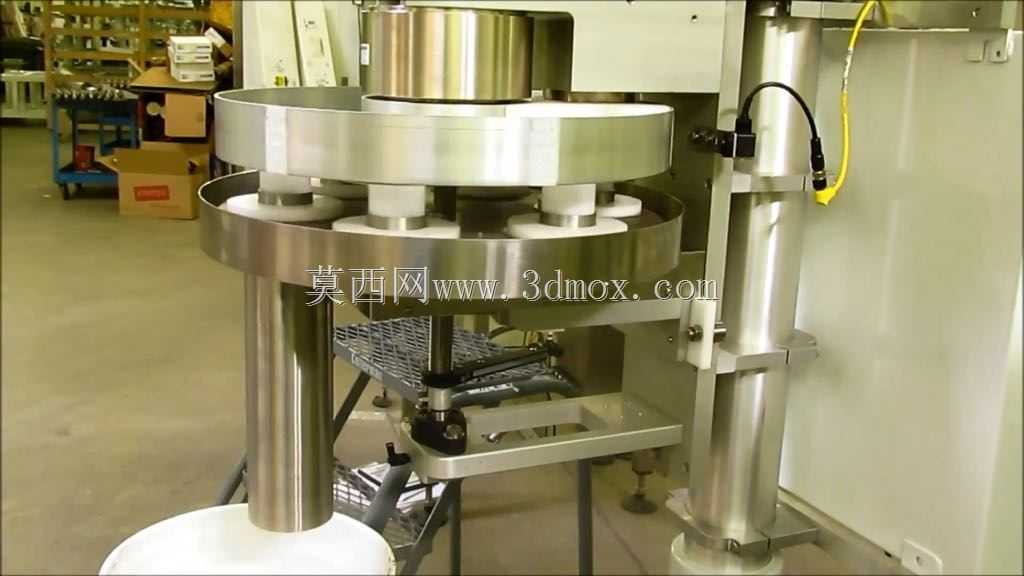

　　通过下方的导流罩精准落入下方的包装容器内，完成单次灌装循环。设备的支撑结构采用单立柱加斜撑的布局，立柱采用标准圆管型材加工，底部预留安装法兰盘，可直接固定在生产线的机架台面上，也可搭配可调脚杯作为独立设备放置在车间地面，安装时需保证转盘平面处于水平状态，避免量杯内物料出现倾斜溢出、计量不准的问题。驱动单元侧装在立柱中部的安装平板上，输出轴通过传动齿轮与转盘的中心转轴连接，传动位置设置透明防护罩，既可以避免生产过程中粉尘、杂物进入传动副，也方便日常巡检时观察传动部件的运行状态，无需频繁拆卸防护罩。受料斗顶部采用敞口设计，可对接上游的真空上料机、螺旋喂料机或者人工投料工位，料斗侧壁可根据需求加装料位检测元件，

　　当料位低于设定值时自动触发上游供料设备补料，避免因料位过低导致量杯填充不满、计量偏差超差的问题。在实际工况适配中，针对流动性较差的粉体物料，可在受料斗内部加装小型搅拌破拱装置，搅拌桨随转盘转轴同步转动，无需额外增加驱动源，即可避免物料架桥；针对有防尘需求的工况，可在落料位置加装吸尘罩接口，对接车间中央除尘系统，避免灌装落料过程中粉尘外溢。设备的所有与物料接触的部件，均采用圆弧过渡设计，无卫生死角，表面可做抛光处理，满足食品、医药类物料的生产卫生要求，日常清洁时可快速拆卸料斗、量杯嵌件、刮料板等接触部件，完成清洗消毒作业。从安装边界来看，设备整体占地尺寸较小，立柱中心到落料口的水平距离可根据不同产线的布局需求调整，整机高度可通过立柱的伸缩结构进行适配，满足不同高度包装容器的灌装需求，转盘的转动节拍可通过驱动单元的调速模块调整，匹配上游供料、下游封罐/封口设备的生产速度，避免出现工位等待、物料堆积的问题。相比螺杆式计量灌装结构，该容量杯式结构没有螺旋叶片的磨损问题，针对有一定磨琢性的颗粒物料，使用寿命更长，维护成本更低；相比柱塞式灌装结构，该结构无需复杂的密封件更换，更适合无粘度的散状固体物料灌装，在中小剂量的颗粒物料灌装场景中，具备更高的性价比和运行稳定性。
