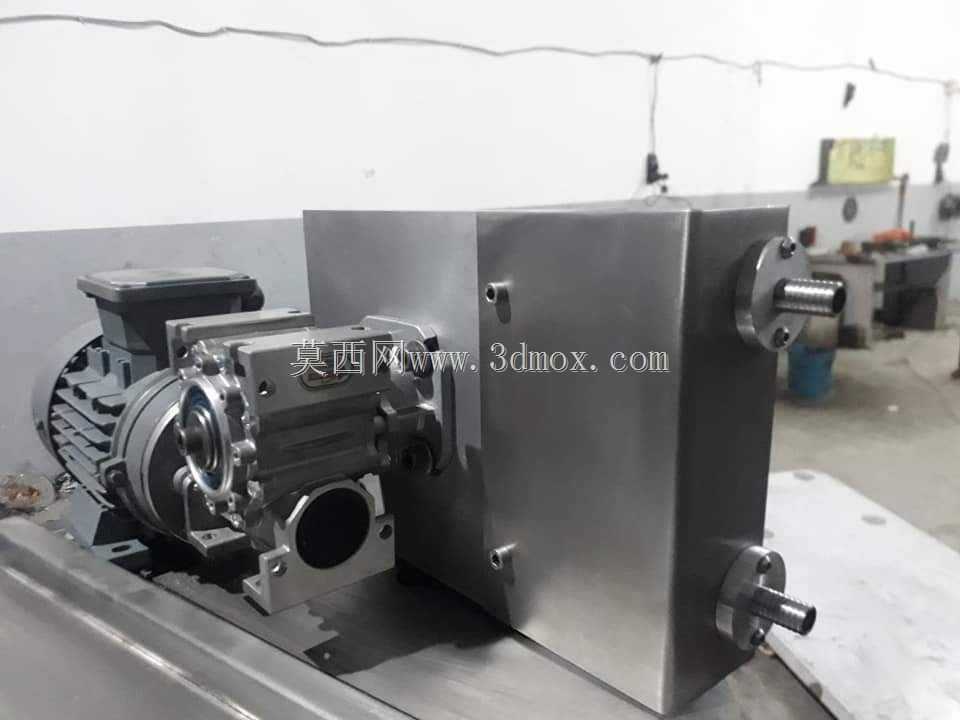

不锈钢材质液体输送泵核心腔体结构

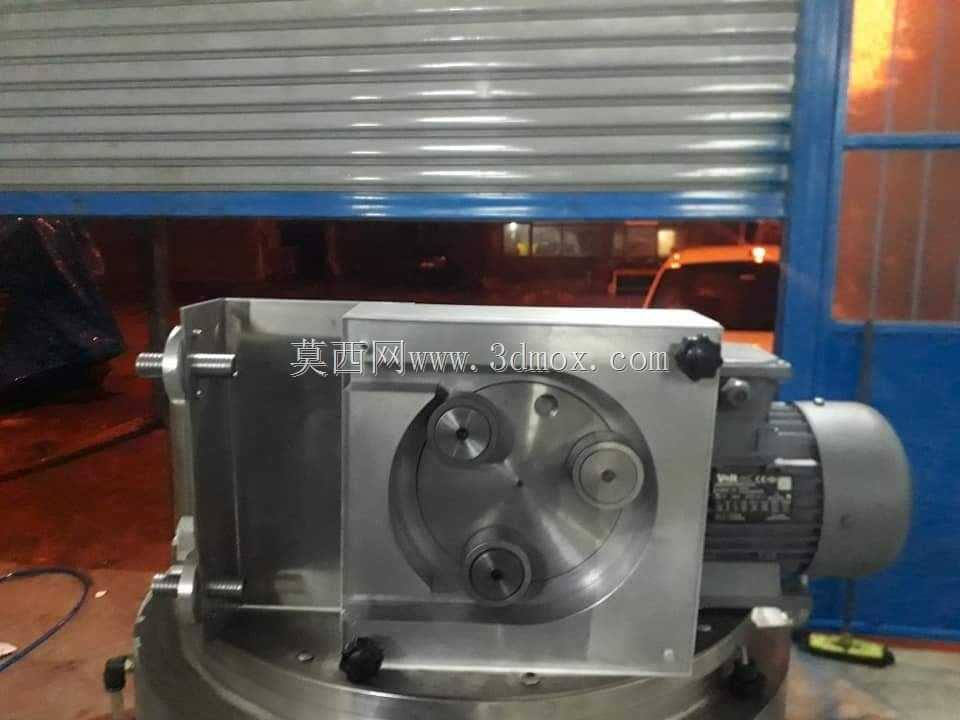

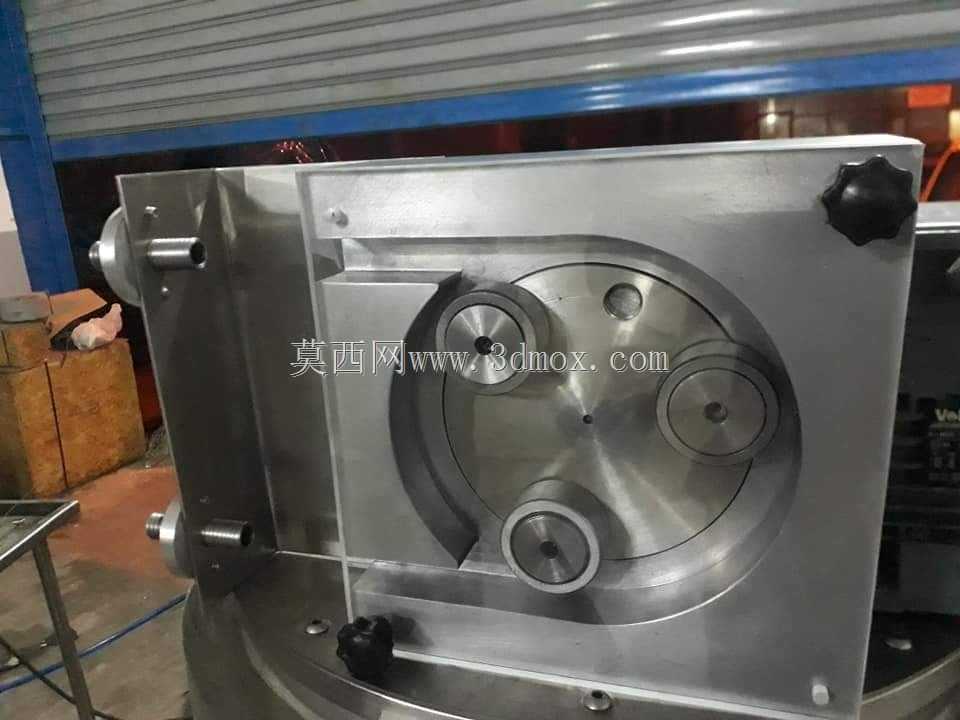

　　这套结构针对洁净类流体输送场景设计，常见应用在食品加工、日化配料、小型药剂输送的生产线工位上，核心解决低粘度流体定量、无泄漏输送的实际需求，避免传统叶轮泵对输送物料产生剪切破坏，也能杜绝输送过程中流体与泵体外部产生交叉污染。从结构布局来看，主体采用整块不锈钢铣削成型的腔体作为承载基础，腔体正面加工出圆形的流道容置槽，槽内均匀布置三个带轴承的滚轮组件，滚轮外圈包覆有耐腐耐磨的弹性材质，工作时滚轮沿圆形轨迹做行星运动，持续挤压嵌在槽内的弹性软管，通过容积变化形成稳定的负压与正压差，推动软管内的液体沿固定方向流动，这种结构不需要额外设置机械密封件，流体全程只和软管内壁接触，更换不同材质的软管就能适配不同酸碱度、不同卫生等级要求的输送介质，

　　不需要对泵体金属部分做特殊的防腐涂层处理。腔体两侧加工有同轴的定位销孔与安装通孔，用于和驱动端的安装板做精准定位，销孔采用H7公差配合，保证驱动轴的回转中心和腔体圆形槽的中心同轴度控制在0.02mm以内，避免滚轮运转时出现偏磨、挤压受力不均的问题。腔体边角位置设置的四个星形胶木旋钮，用于快速压紧前端的透明防护盖板，不需要额外工具就能完成盖板拆装，方便日常更换软管、清理腔体内残留的杂物，旋钮的拧紧力矩控制在1.5N·m即可，既能保证盖板压紧后软管不会在工作时移位，也不会压裂透明盖板或者造成腔体变形。从安装边界来看，整个腔体的外形为方正的矩形结构，四个角做了R5的圆角处理，避免安装时划伤操作人员，整体厚度控制在65mm，安装孔位的横向、

　　纵向中心距分别为180mm和160mm，可以直接适配市面上主流的200W调速减速电机的输出端安装尺寸，不需要额外做转接板，驱动轴穿过腔体中心的通孔后，和滚轮架的中心孔通过键连接传递扭矩，轴端设置轴用挡圈防止轴向窜动。设计过程中特意将流道槽的深度做了阶梯处理，靠近软管安装的位置深度比滚轮厚度大1mm，给软管受压变形预留足够的容让空间，槽的侧壁粗糙度控制在Ra1.6，减少软管和槽壁之间的摩擦阻力，延长软管的使用寿命。滚轮组件的销轴采用过盈配合压装在滚轮架上，滚轮和销轴之间设置微型深沟球轴承，运转时滚轮自身可以自由转动，将软管和滚轮之间的滑动摩擦转化为滚动摩擦，大幅降低运转阻力，也能减少软管表面的磨损量。腔体背面加工有和驱动端配合的止口，

　　止口深度为5mm，安装时可以直接卡在驱动端的安装板凸台上，进一步提升装配的同轴度，减少运转时的振动和噪音。在实际产线应用中，这种结构的泵体可以通过调节驱动电机的转速，精准控制液体的输送流量，流量范围可以覆盖每小时几十升到几百升的区间，适合小流量、高精度的配料输送工位，相比传统的离心泵，它具备自吸能力强、干转不会损坏泵体、输送过程无脉动、清洗维护方便的特点，尤其是在输送含有细小颗粒的流体时，不会出现叶轮卡滞、颗粒被叶轮打碎的问题。结构上没有复杂的流道设计，所有加工面都可以通过三轴铣床完成加工，不需要特殊的工装夹具，加工成本可控，不锈钢材质的主体可以耐受日常的酸碱清洗液冲洗，符合食品、医药行业的卫生要求，日常维护只需要定期更换弹性软管即可，不需要更换其他易损件，维护成本远低于传统结构的输送泵。
