立式制袋容积式颗粒物料灌装装置

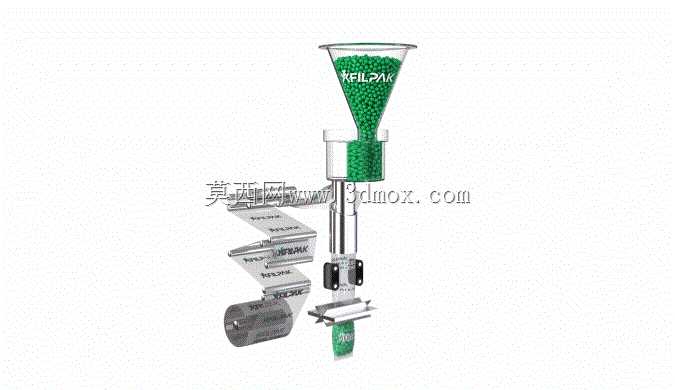

　　这套容积式灌装结构主要面向小规格颗粒状物料的袋装生产场景，常见于休闲食品、农用种子、日化洗涤颗粒、小型五金配件等品类的生产线末端包装工序，可独立完成从物料承接、定量计量、制袋成型到封口切断的全流程作业，适配幅宽在120mm到320mm之间的卷装包装膜，单袋充填量覆盖5g到500g的常规区间，能匹配多数中小规格袋装产品的生产需求。从结构布局来看，设备上部采用锥形料斗作为物料缓存单元，料斗内壁做了镜面抛光处理，倾斜角度设置为62度，刚好大于常见颗粒物料的安息角，能避免颗粒架桥、积料的问题，保证物料依靠自重顺畅下落至计量工位。计量单元采用量杯式容积计量结构，通过调整量杯的有效容积来控制单袋充填量，相比称重式计量结构，

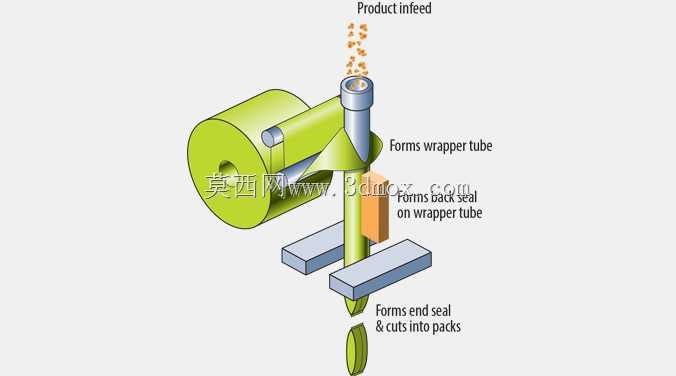

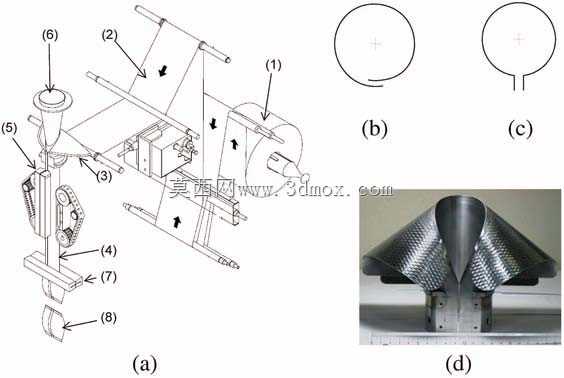

　　这种设计的响应速度更快，单循环作业节拍可稳定在30到60袋每分钟，适合流动性较好的均匀颗粒物料，计量精度可控制在±2%以内，能满足多数普通颗粒产品的包装精度要求。料斗下方设置的透明观察段，可直观查看物料下落状态，方便现场运维人员及时排查堵料、缺料问题，无需频繁拆解料斗结构。设备中部集成了包装膜成型导向结构，卷膜经牵引辊输送后，通过成型器折叠为筒状，纵向热封机构同步完成袋体侧边的封合，待计量完成的物料落入成型的筒袋后，横向热封切断机构完成袋口封合与单袋分离，整套动作通过凸轮连杆机构实现时序联动，各工位的动作衔接误差可控制在0.5mm以内，避免出现封边夹料、封口错位的问题。安装布局上，设备主体采用立式落地结构，

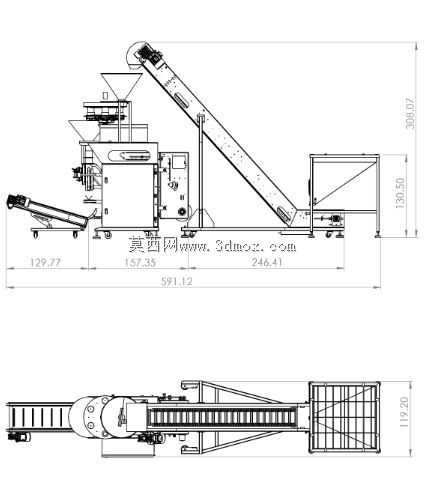

　　底部预留了4个M16规格的地脚安装孔，可直接固定在生产车间的混凝土地面或配套生产线架体上，整机横向安装宽度为680mm，纵向深度为750mm，上部料斗最高点距离安装基准面的高度为1820mm，现场布置时需在料斗上方预留至少400mm的物料补料空间，侧面预留300mm以上的操作维护空间，方便更换卷膜、调整计量参数、清理残留物料。设计过程中针对颗粒物料的特性做了多处适配优化：物料接触部位全部采用304不锈钢材质，符合食品接触类设备的卫生要求，表面粗糙度Ra值不大于0.8μm，减少物料残留，便于日常清洁消毒；计量工位设置了防漏料挡板，在计量杯换位过程中挡住下料口，避免物料散落污染封边部位；牵引辊表面做了网纹滚花处理，

　　增大与包装膜之间的摩擦力，避免卷膜牵引打滑导致袋长不一致；所有传动部位都设置了透明防护挡板，既可以观察传动部件的运行状态，也能避免操作人员误触运动部件，满足生产现场的安全防护要求。这套结构可单独作为小型包装单元使用，也可对接上游的物料供料系统、下游的成品输送与重量检测设备，组成完整的自动化包装生产线，针对不同流动性的颗粒物料，还可通过更换不同规格的计量杯、调整下料口的启闭速度来适配，无需对主体结构做大规模改动，设备的通用性较强，能满足多品类小批量的柔性生产需求。在三维建模过程中，所有运动部件都按照实际装配关系做了约束设置，可直观模拟整个灌装制袋的动作流程，验证各工位的动作时序是否存在干涉，比如横向封合机构的行程是否会与下落的物料产生干涉、卷膜牵引的位移量是否与袋长参数匹配、计量杯的转动角度是否能准确对准下料口与出料口，提前排查结构设计中的潜在问题，减少后续实物加工装配阶段的整改成本。
