旋转式多工位容量杯定量灌装设备结构

　　这套旋转式容量杯灌装结构，主要面向散粒状、均匀小颗粒物料的定量分装场景，常见于休闲食品、杂粮、日化颗粒、农资小颗粒产品的包装生产线前段计量工序，可衔接立式制袋包装机、给袋式包装机、半自动人工接料工位等不同下游设备，适配中小规格单份物料的连续计量输出，计量范围可通过更换不同容积的量杯组件覆盖几克到上百克的常规分装需求，相比螺杆计量、称重计量的结构，其在均匀颗粒物料的高速分装场景下，具备结构简单、维护成本低、计量稳定性受物料特性波动影响小的优势。

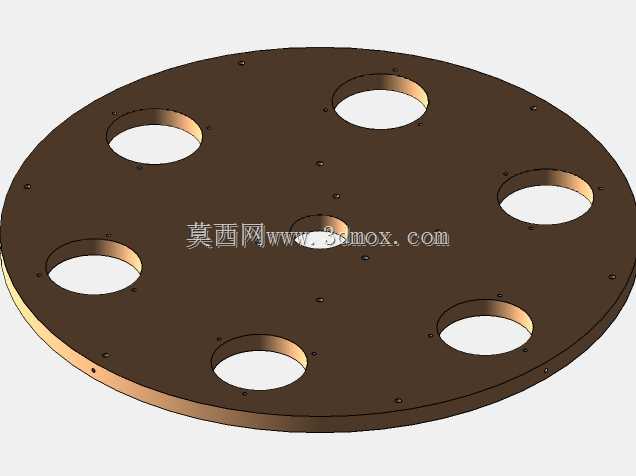

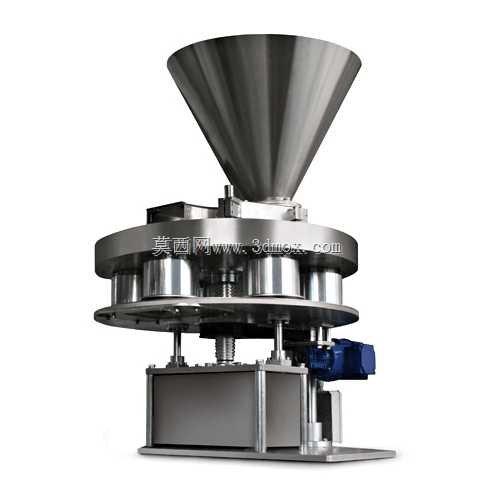

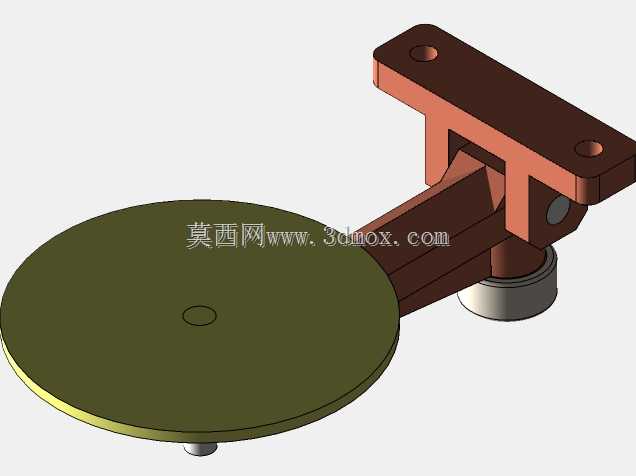

　　整体结构采用立式分层布局，顶部为大锥角受料斗，锥角设计参考散粒物料的自然安息角选取，避免物料在斗壁结拱架桥，保证物料能够依靠自重持续填充到下方的计量组件中，受料斗下方对接旋转计量盘总成，计量盘沿圆周方向均匀布置多组可拆卸式容量杯，量杯与计量盘的配合采用间隙配合加密封导向结构，减少物料卡滞与漏料问题。设备运转时，驱动电机通过蜗轮蜗杆减速机构带动计量盘做间歇式旋转运动，当量杯旋转到受料斗下方的装料工位时，物料依靠自重完全填充量杯内腔，装料工位旁设置固定式刮料板，刮除量杯顶面多余的堆料，保证每个量杯内的物料体积与量杯标定容积一致，完成定量计量。当量杯随盘旋转到下料工位时，量杯底部的卸料挡块被固定凸轮轨迹顶开，量杯内的物料在重力作用下落入下方的出料斗，直接输送到包装工位的接料位置，完成一次计量下料循环，多组量杯沿圆周排布的设计，让设备每旋转一周即可完成多次计量下料，匹配高速包装线的节拍需求。

　　底部的机架采用方管焊接框架结构，表面做拉丝不锈钢包覆处理，满足食品、医药类生产场景的卫生清洁要求，驱动单元安装在机架内部的安装底板上，通过链传动与计量盘主轴连接，传动位置设置透明防护围挡，既方便日常观察传动部件的运行状态，也能避免异物卷入传动结构引发安全隐患。设备的安装边界需要预留上方受料斗的上料空间，一般受料斗顶部需要对接储料仓或真空上料机的出料口，安装时需要保证设备主轴与水平面垂直，避免计量盘倾斜导致量杯装料不均，设备侧面需要预留量杯更换、刮料板调整的操作空间，底部机架设置可调式脚杯，可在安装时调整整机水平度，适应不同平整度的车间地面。

　　设计过程中，量杯的容积公差控制在±1%以内，针对不同流动性的物料，可调整刮料板的安装高度与角度，流动性较好的塑料粒子、粮食类物料可采用硬质聚四氟乙烯刮料板，避免刮伤量杯表面；流动性稍差的带轻微粘性的颗粒物料，可在装料工位增设小型气动振动装置，辅助物料完全填充量杯，减少计量误差。旋转主轴的支撑采用双圆锥滚子轴承配置，承受计量盘与物料的轴向载荷，保证长期运转下的旋转精度，避免主轴窜动导致量杯与刮料板、下料口的对位偏差。设备的下料口位置设置防滴漏挡边，避免下料完成后残留的物料滴落到包装容器外部，影响包装成品的外观质量。

　　在实际生产线适配中，该结构可根据下游包装设备的节拍调整计量盘的旋转速度，间歇旋转的停顿时间可匹配包装机的接料时序，避免物料下料时机与包装袋开袋时机错位导致的撒料问题。针对有防尘需求的物料，可在受料斗与计量盘的衔接位置设置防尘密封圈，顶部受料斗预留除尘接口，可对接车间中央除尘系统，减少灌装过程中的粉尘外溢，改善车间生产环境。整套结构没有复杂的电控检测元件，常规的机械维护仅需要定期检查传动链条张紧度、刮料板磨损情况、量杯密封件的老化情况，相比称重式计量设备，对车间操作人员的技术要求更低，适合中小型生产企业的批量分装作业使用。
