单喷嘴膏液定量灌装执行机构设计

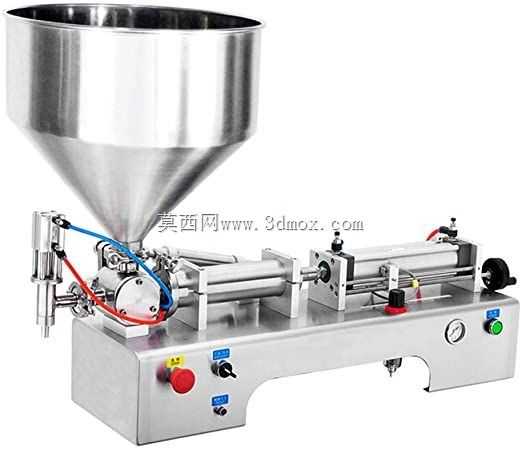

　　这套单喷嘴灌装执行单元，主要面向中小批量多品类的膏流体包装场景，在食品酱料、日化洗护、医药膏剂的分装工位应用十分普遍，相比多嘴灌装线，单喷嘴结构的适配灵活性更高，可搭配不同口径的容器完成分装作业，换产调整的工作量更小，适合小批量多批次的生产车间使用。从实际功能来看，该机构核心是完成定量物料的精准灌装，通过活塞缸的行程控制单次出料量，料斗采用锥斗结构设计，大角度锥面可以避免高粘度膏体在料仓内架桥积料，保证物料能够顺畅进入活塞腔，不会出现供料断流的问题。灌装喷嘴部分做了防滴漏设计，出料口内置截止结构，在活塞回程停止出料时，喷嘴口不会出现余料垂滴的情况，避免污染容器外壁，这一点在灌装粘稠酱料、膏霜类物料时尤为重要，

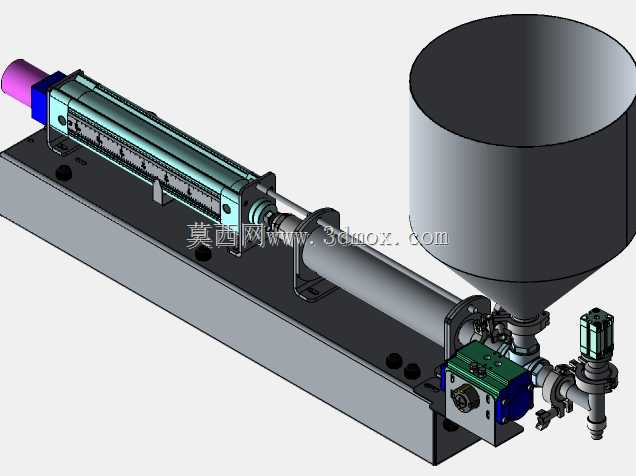

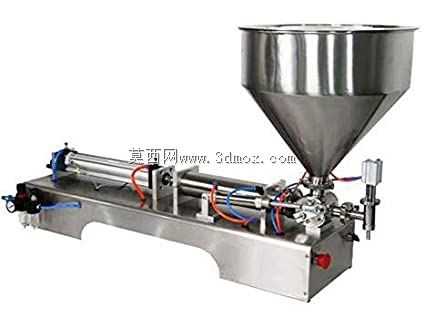

　　很多简易灌装头出现的拉丝、滴料问题，在这套结构里都通过阀芯与活塞动作的时序配合做了规避。设计思路上，整个机构采用卧式活塞推送+立式料仓的布局，驱动部分采用气动执行元件，气缸的直线运动通过连接架带动活塞在缸筒内做往复运动，通过调节气缸的行程限位块，就可以在一定范围内无级调整单次灌装的容量，调整过程不需要拆解结构，操作人员在工位上就可以快速完成参数切换。气路控制部分集成了电磁阀、节流阀与调压元件，所有控制元件都集中安装在机身侧部的安装板上，布线布管整齐，后期维护排查故障时不需要拆解主体结构，日常的密封圈更换、料缸清洁都可以快速完成，符合食品、医药类生产设备的清洁维护要求。从安装边界来看，整套机构的机身采用卧式平台结构，

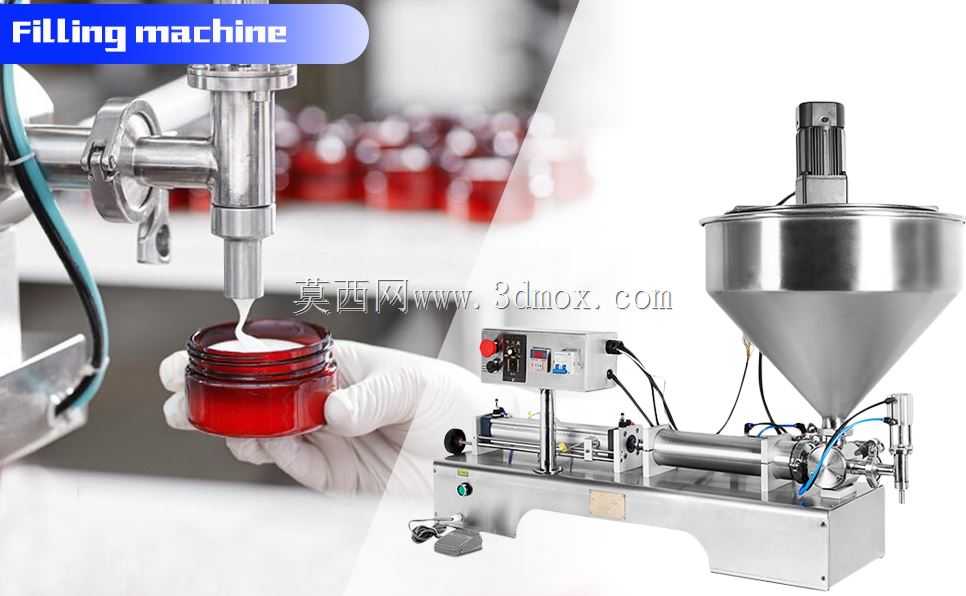

　　底部预留了标准的安装孔位，可以直接固定在生产线的支架台面上，也可以单独作为台式设备放置在工作台使用，设备的横向长度控制在1.2米以内，纵向宽度不到0.5米，占用的工位空间很小，即使是小型作坊式的生产场地也可以顺利布置。料斗的顶部高度在1.4米左右，操作人员站在地面就可以完成补料作业，不需要额外搭建登高平台。灌装喷嘴的垂直位置可以通过支架上的调节槽做上下调整，适配高度在50mm到300mm之间的不同容器，不管是小型广口膏霜瓶，还是较高的瓶装液体容器，都可以通过调整喷嘴高度，让出料口尽量贴近容器底部，减少灌装过程中物料的飞溅、起泡问题，尤其适合灌装易起泡的液体类物料。结构细节上，所有与物料接触的部分都采用光滑的不锈钢材质，

　　缸筒内壁做了镜面抛光处理，活塞上的密封件采用食品级耐磨材质，既可以保证推送过程的密封性能，不会出现物料渗漏，也能够耐受常规的酸碱清洗液腐蚀，满足生产后的CIP清洁要求。机身的框架采用不锈钢方管焊接而成，整体刚性足够，在气缸高速往复动作时不会出现明显的晃动，保证灌装位置的精度，喷嘴的对位误差可以控制在2mm以内，不会出现物料灌到容器外面的情况。脚踏控制的触发方式可以让操作人员双手兼顾容器的取放，踩下脚踏开关就完成一次灌装循环，操作门槛很低，不需要对操作人员做长时间的培训就可以上岗作业。在实际产线搭配中，这套单喷嘴机构既可以单独使用完成手工上瓶的灌装作业，也可以对接简单的输送线，搭配挡瓶定位机构组成半自动灌装线，扩展性能较好，对于产能要求不高、产品品类切换频繁的生产场景，这类结构的实用性远高于大型的多嘴全自动灌装线，设备投入成本更低，维护难度也更小。
