五喷嘴棒状物料自动灌装包装设备结构

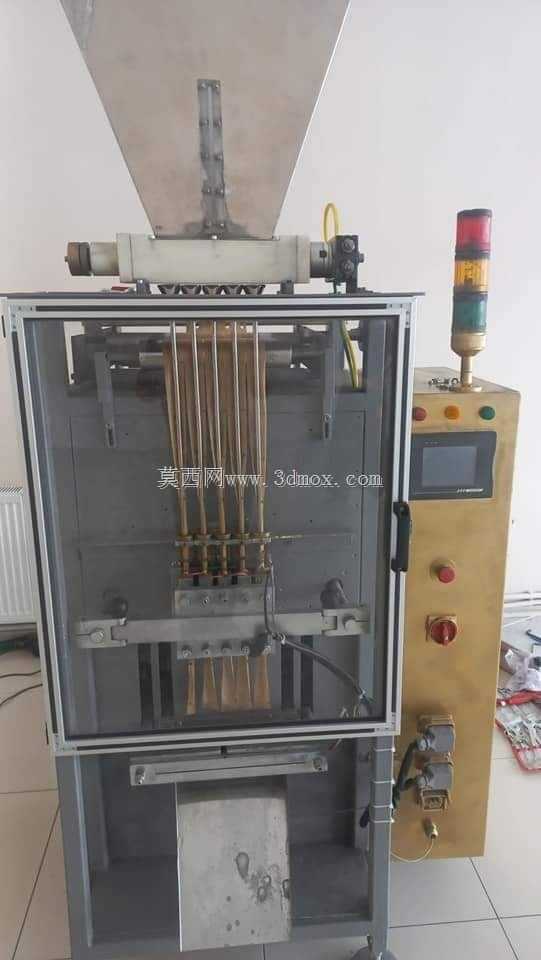

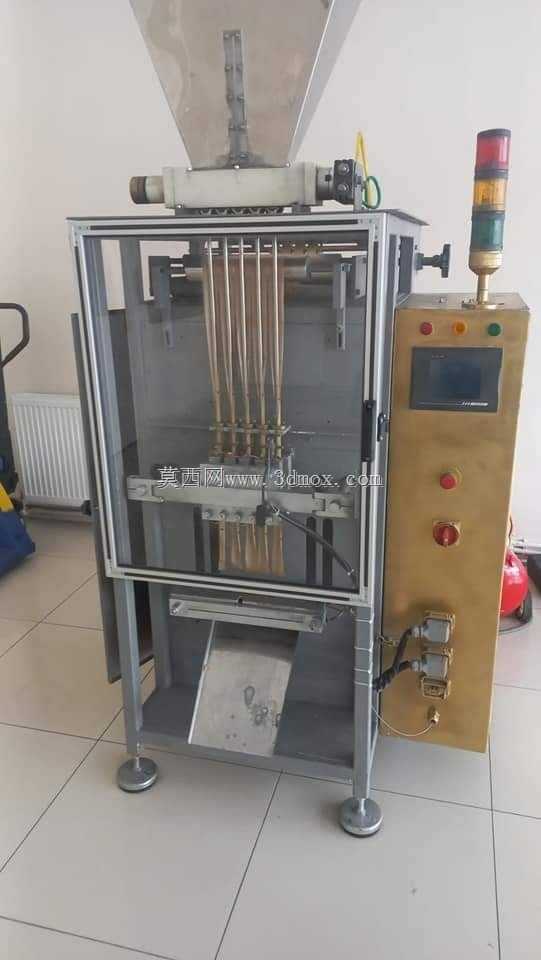

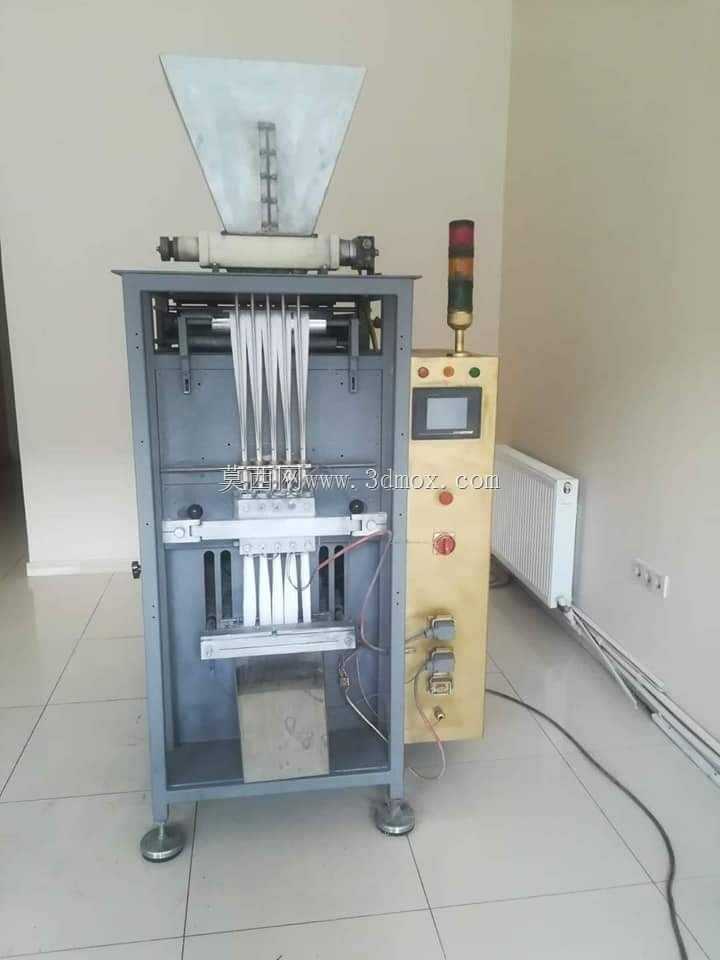

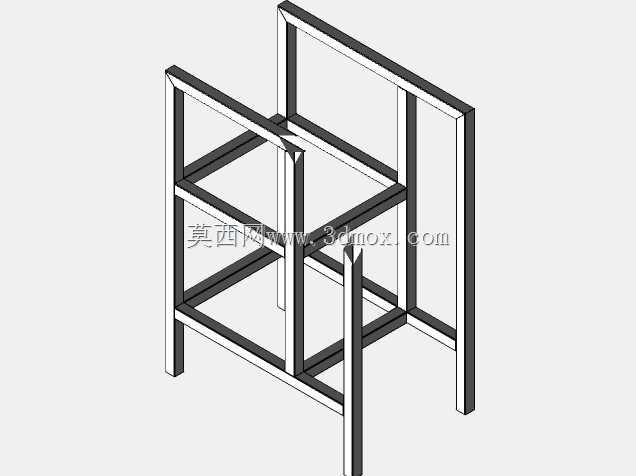

　　这套五喷嘴棒装灌装设备，主要面向小规格棒状包装产品的量产场景，常见应用在食品、日化、医药细分领域的独立小包装生产环节，比如颗粒类冲剂、粉末调味料、小份膏体酱料的棒袋封装工序，适配卷膜成型的立式包装工艺，可在连续生产线上完成从膜料成型到物料装填、封切输出的全流程作业。从结构布局来看，设备顶部设置大倾角的不锈钢受料斗，斗壁做了倾斜导料设计，避免流动性一般的粉末、小颗粒物料在斗内架桥积料，受料斗下方衔接定量供料机构，直接对接五个独立的灌装喷嘴，每个喷嘴对应一条棒袋成型工位，可同时完成五路物料的定量装填，相比单喷嘴设备，同规格产能可提升四倍左右，适配中小批量多批次的生产排班需求。设备主体框架采用304不锈钢方通焊接成型，

　　外部护板为透明亚克力与不锈钢板组合结构，透明护板覆盖设备前侧与左右操作面，既可以在生产过程中直观观察内部送膜、成型、装填、封切的各工位运行状态，快速排查卡膜、堵料等小故障，也能满足食品、医药生产场景的卫生防护要求，避免外部杂物落入包装工位，护板上设置的快拆锁扣可徒手拆卸，无需专用工具就能完成内部清洁与易损件更换。设备底部配置四个带刹车的万向脚轮，单轮承重满足整机满载运行的承重需求，脚轮的安装高度可微调，能适配车间地面不平整的安装场景，调整设备水平度避免内部传动机构偏磨。从设计思路上，这套设备将传动系统集中布置在机架后侧腔体，主传动采用伺服电机驱动分度机构，带动拉膜、封切、灌装动作做同步间歇运动，

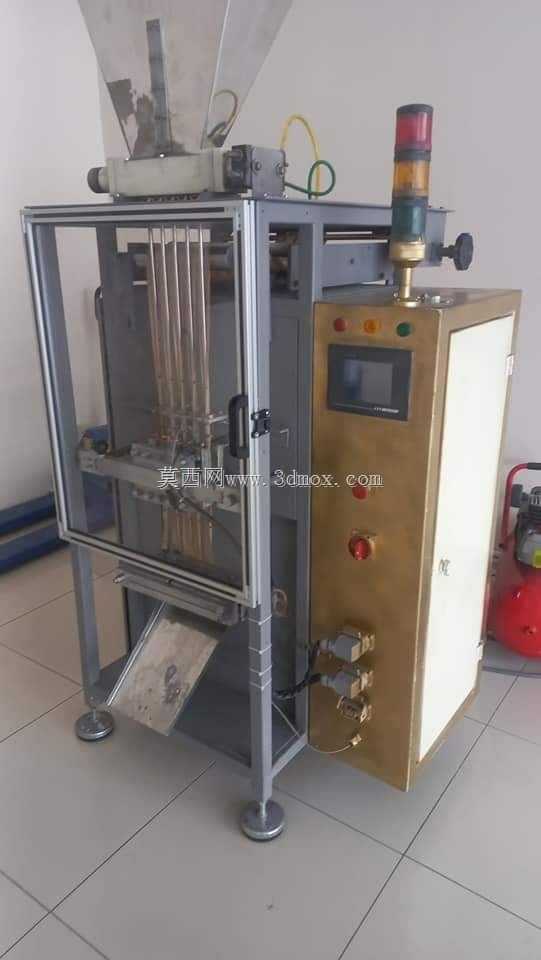

　　五个喷嘴的定量供料采用独立的容积式计量结构，可根据单袋装填量的要求调整计量腔容积，调整范围覆盖常见的1g到50g棒袋包装规格，不同物料切换时仅需更换对应规格的计量腔与成型器，无需大幅调整整机传动参数。设备的侧边设置操作触控屏与控制按钮盒，按钮盒采用可旋转悬臂结构，操作人员可根据站位调整操作位置，设备的安装边界需预留左右各800mm的操作维护空间，后侧预留600mm的电气柜散热与管线接驳空间，顶部受料斗上方需预留1200mm的补料操作空间，整机占地尺寸适配常规小型生产车间的工位布局，无需额外做地基固定，放置在硬化水平地面上锁定脚轮即可投入使用。设备的封切工位采用横向与纵向两套热封结构，纵向封轮负责卷膜成型后的侧边封合，

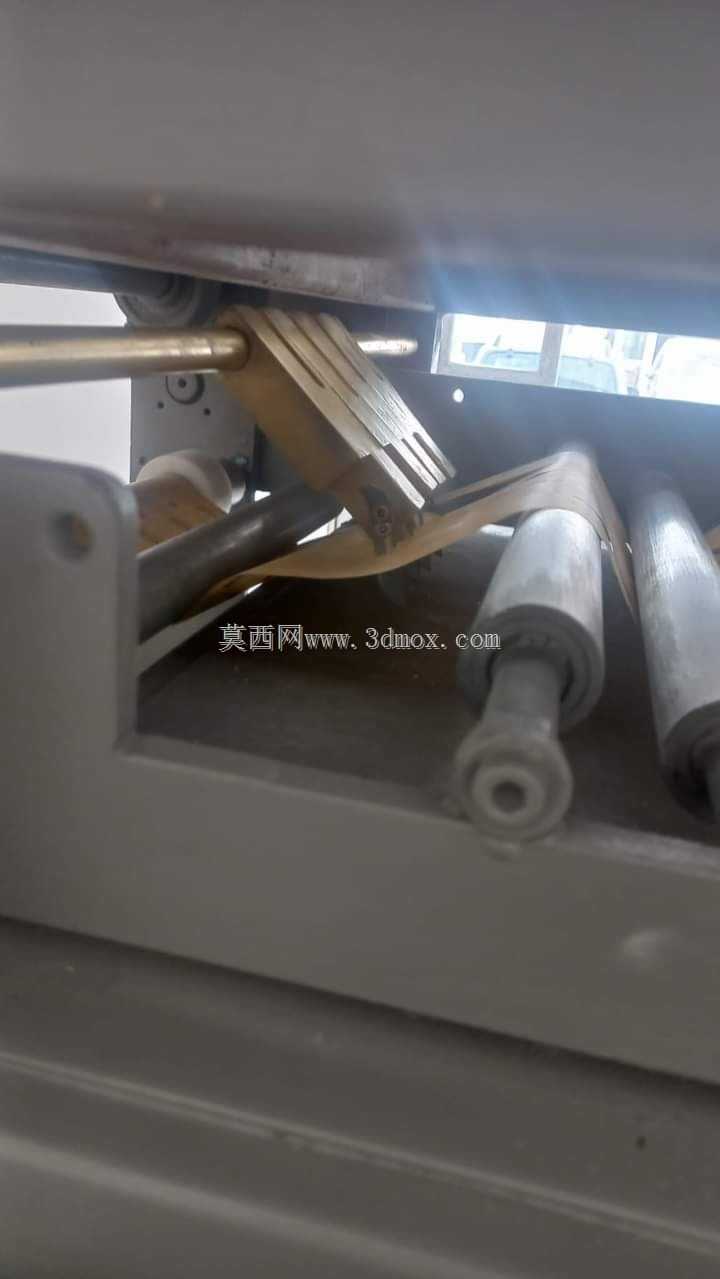

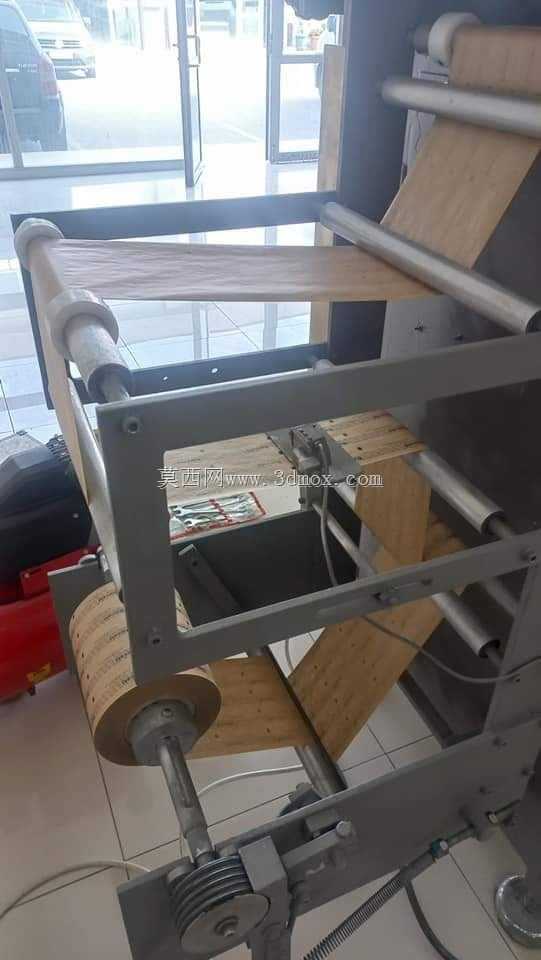

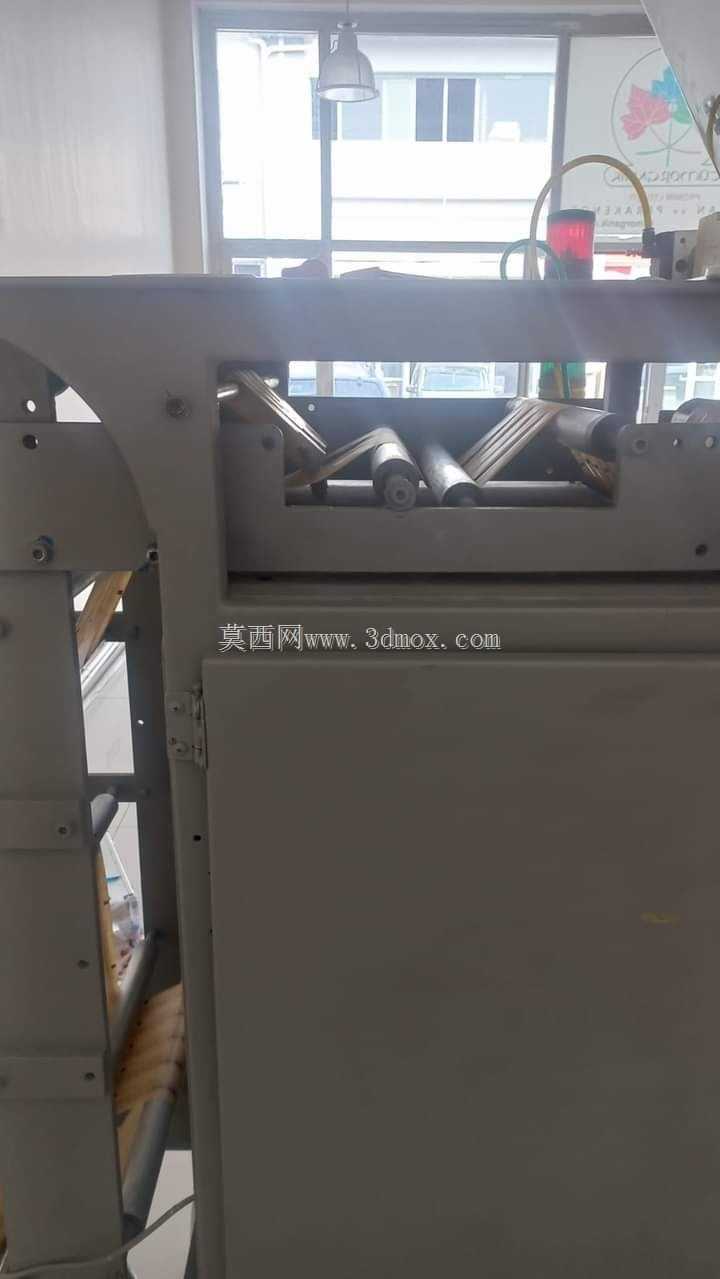

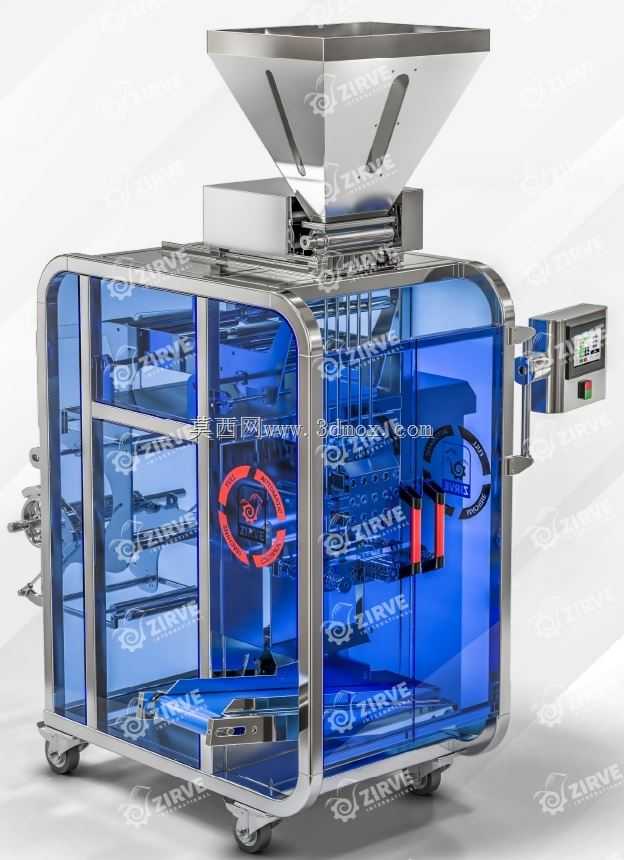

　　横向封切刀采用恒温加热结构，可根据包装膜材质调整热封温度与封合压力，封切刀的刃口做了特氟龙涂层处理，避免热封过程中膜料粘黏在刀面上，影响封口外观质量。在物料适配性上，针对流动性好的颗粒物料，受料斗内部可配置搅拌破拱机构，避免物料堆积导致的下料不均；针对有一定粘度的膏体物料，可将容积式计量结构更换为活塞式计量泵，适配粘稠物料的定量装填需求，无需改动主体机架与传动布局，模块化的结构设计可降低不同物料切换的改造成本。设备的走膜路径设置了多组导向辊与张力调节机构，可适配不同厚度的复合包装膜，张力调节采用弹簧自适应结构，无需人工频繁调整，走膜过程中可自动补偿膜卷的张力波动，避免出现袋长不一致、封边错位的问题。从三维建模的细节来看，所有与物料接触的部件都做了圆角过渡处理，无卫生死角，清洁时可直接用高压水枪冲洗接触部位，不会残留物料残渣，符合食品接触设备的卫生设计规范，机架的焊接位置都做了打磨抛光处理，表面无毛刺、焊疤，外部管路采用不锈钢卡套连接，排布整齐，便于后期维护时拆解更换。
