软管类物料灌装封口一体化生产设备

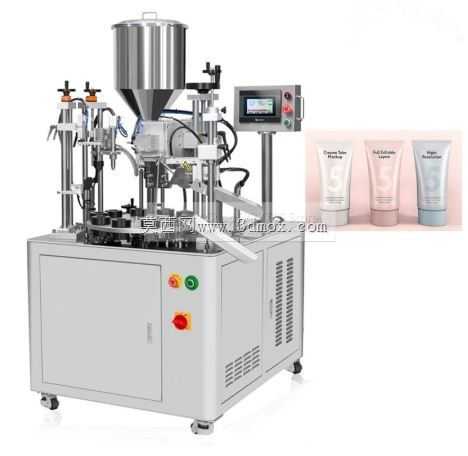

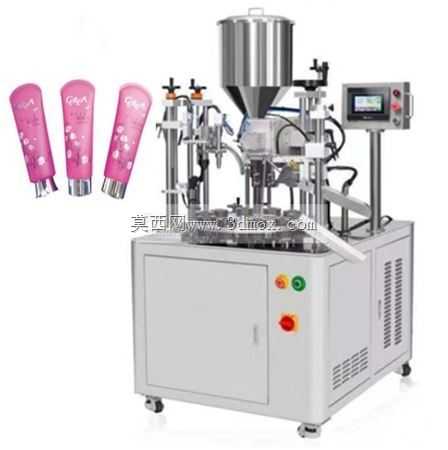

　　在日化、食品、医药类软管包装生产场景中，这类管材灌装封口设备是产线末端核心工位的核心执行单元，主要适配铝塑复合管、全塑软管、薄壁金属管这类定型管状包装容器的物料充填与端部密封作业，常见于牙膏、药膏、护手霜、酱料类小容量管装产品的批量生产环节，可直接对接前端的理管机、上料机构，后端衔接装盒、码垛工位，构成完整的管装产品自动化产线。从实际功能落地来看，设备集成了自动上管、管位校正、定量灌装、管尾热熔/折边密封、打码、成品排出的全流程动作，无需人工介入单工位操作，单工位适配管径范围通常覆盖10mm到50mm的常规管装规格，管长适配范围从80mm到250mm不等，可通过更换管座夹具、调整灌装头行程快速切换不同规格产品的生产，

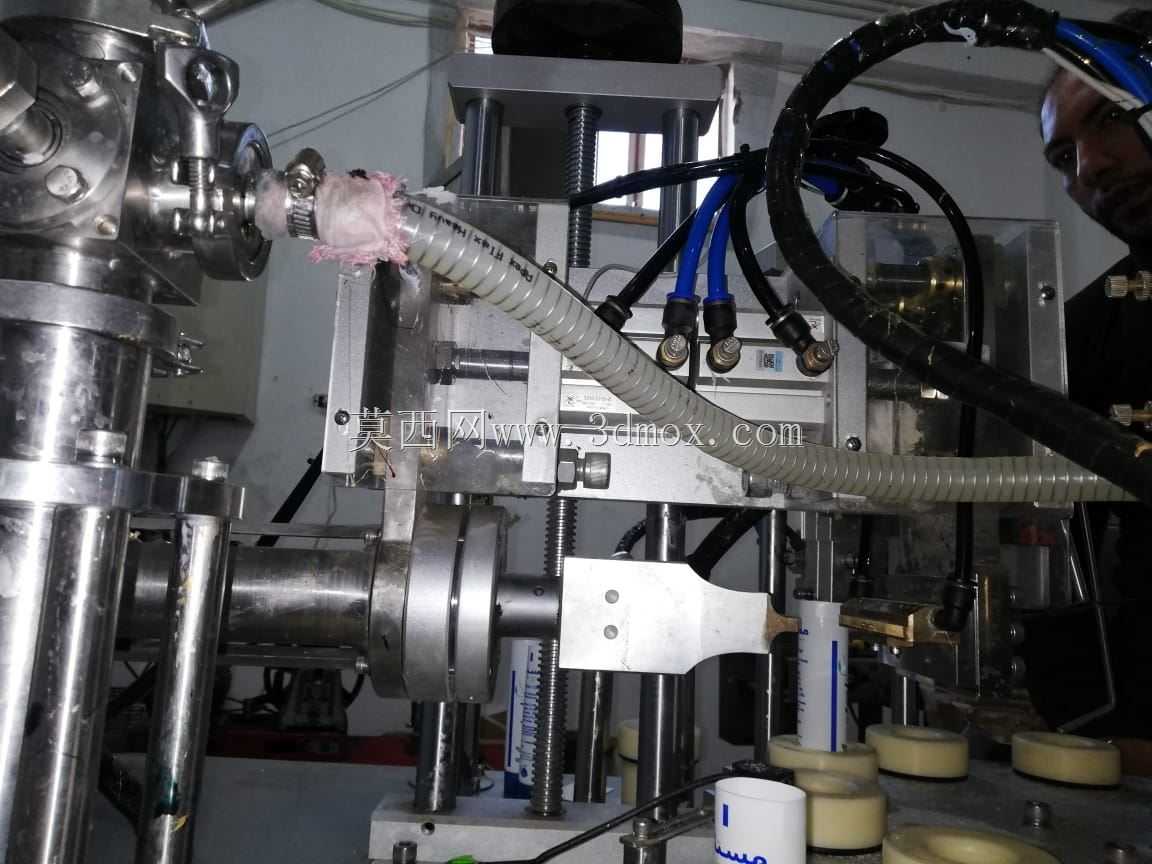

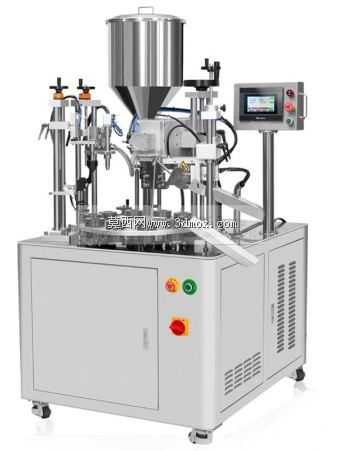

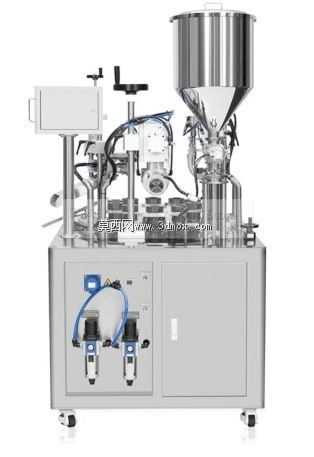

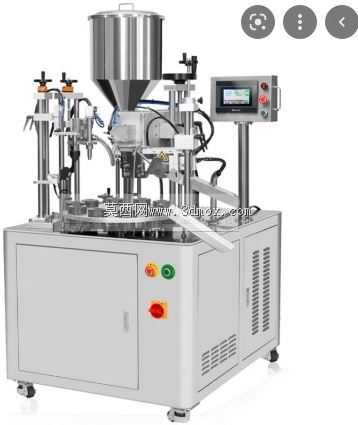

　　换型调整时间控制在30分钟以内，适配中小批量多品类的生产需求。设计过程中优先考虑了灌装精度的控制，灌装阀采用防滴漏的锥面密封结构，搭配活塞式定量缸结构，针对不同粘度的物料，可更换不同口径的灌装头，低粘度水剂类物料搭配小孔径防拉丝头，高粘度膏体类物料搭配大口径自流头，避免灌装过程中物料挂壁、滴漏污染管身的问题。封口工位的设计根据管材材质做了适配，塑料类管材采用内热式热风熔封结构，通过精准控制热风温度与压合时间，保证封尾处平整无漏液，金属类管材采用多折边压封结构，折边次数可根据密封要求调整为两折、三折或四折，压合处压纹清晰，密封强度满足运输、存储过程中的承压要求。设备的整体安装布局采用立式框架结构，主传动系统布置在设备下部的密封腔体内，

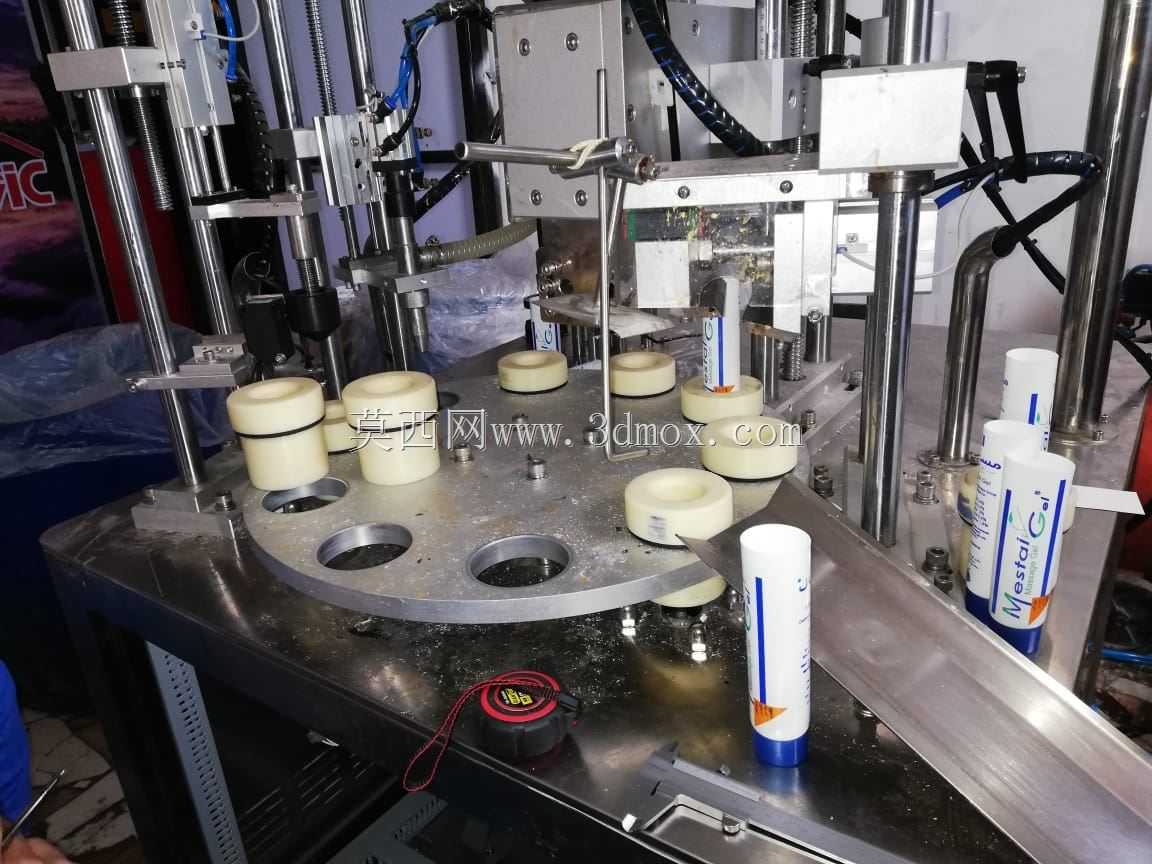

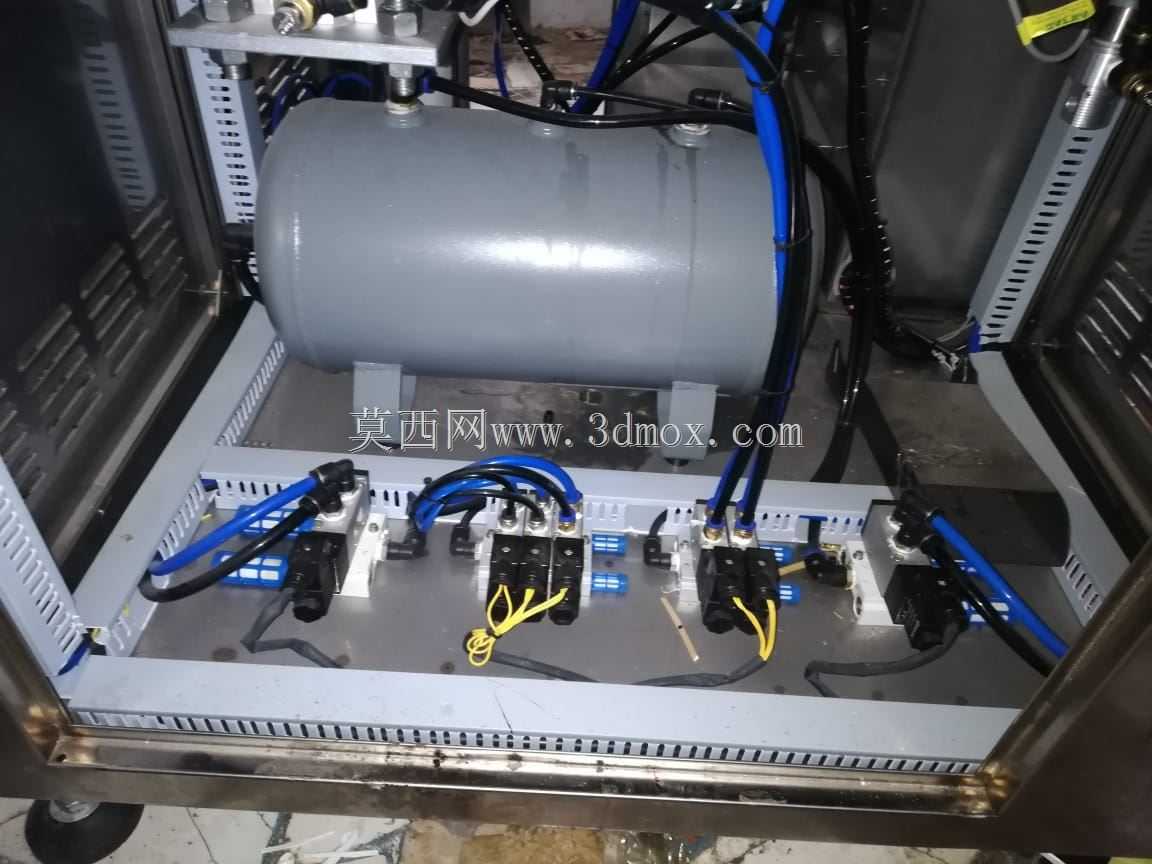

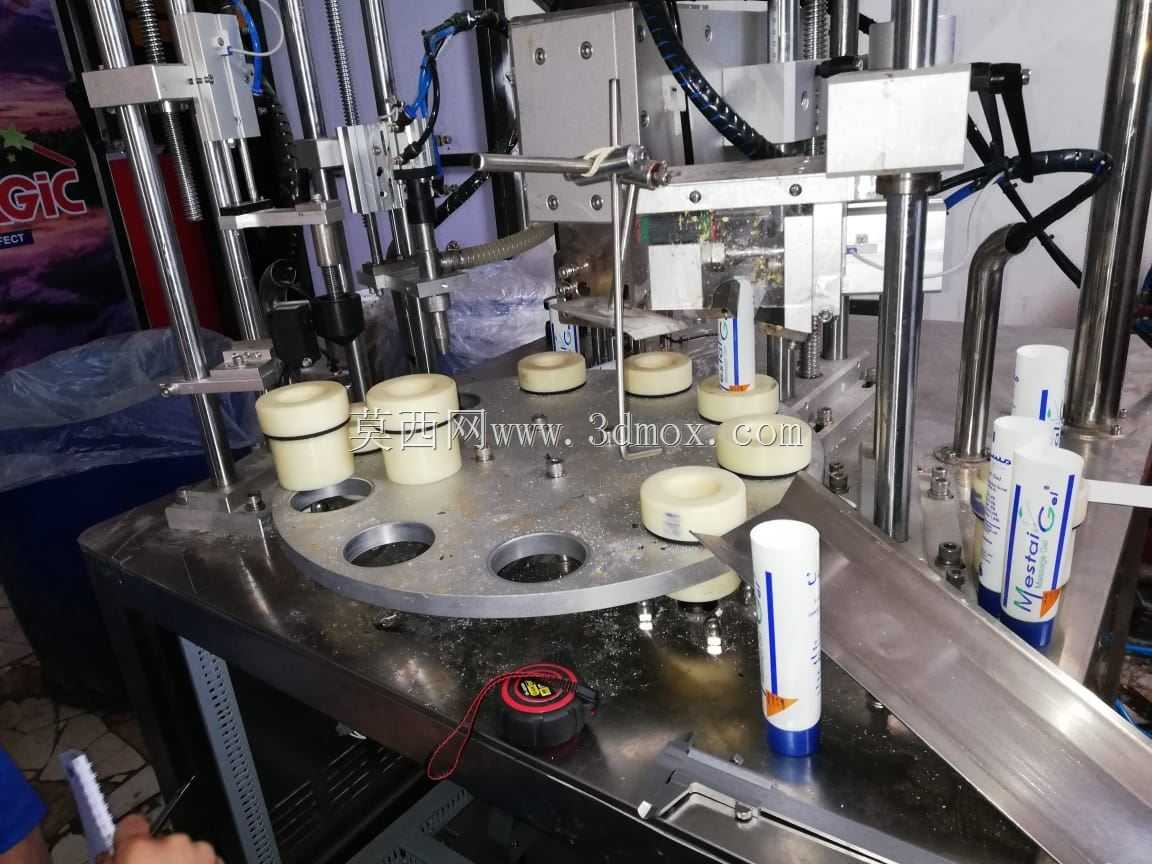

　　避免生产过程中物料滴落、粉尘进入传动部件造成磨损，上部操作工位设置透明防护围挡，既可以观察设备运行状态，也能防止操作人员误触运动部件，满足生产车间的安全防护要求。安装边界方面，设备单台占地长度约1.8米，宽度约1.2米，高度约1.9米，地面承重要求不大于500kg/㎡，无需额外做预埋基础，放置在硬化水平地面上通过调节脚杯调平即可投入使用，设备进线电源采用三相380V工业用电，气源接口适配常规8mm气管，工作气压要求稳定在0.5-0.7MPa，可直接对接车间现有公用工程接口，无需额外配置专用配套设施。管位输送采用间歇式转盘结构，转盘上的管座采用自定心设计，管材落入管座后可自动校正同轴度，保证灌装头与管口的对中精度，

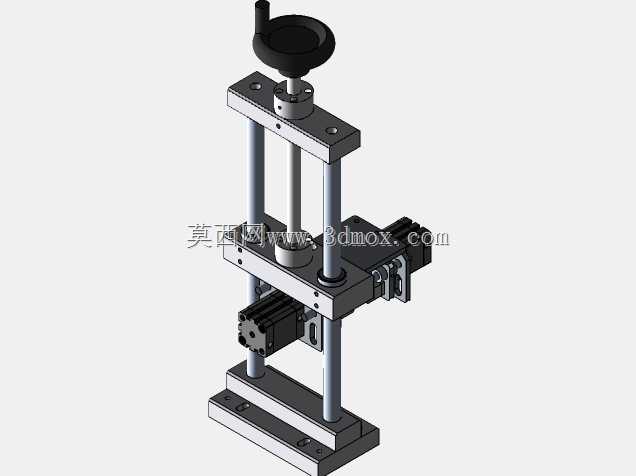

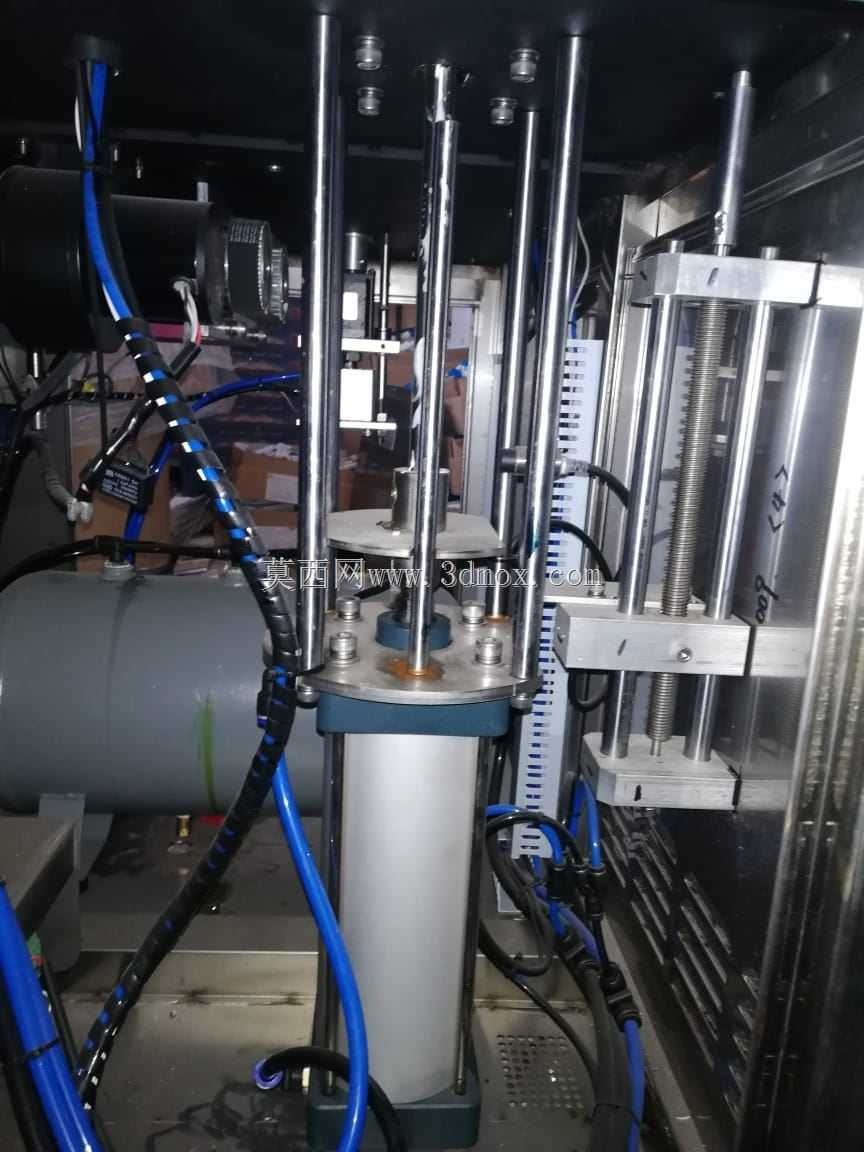

　　避免灌装时物料溅到管外壁，后续的对位色标检测采用光电传感器识别管身的定位标记，保证封口位置、打码位置与管身印刷图案对齐，偏差控制在±0.5mm以内，满足产品外观质量要求。灌装量的调节通过手轮调整定量缸的活塞行程实现，调节位置配有刻度标识，可直接读取对应灌装容量，调整精度可达±1%以内，针对易起泡的物料，灌装头设计有下潜功能，灌装过程中灌装头随料位上升同步抬升，减少物料冲击产生的气泡，避免灌装后物料溢出影响封口质量。设备的易损件均采用快拆结构设计，灌装头的密封件、封口工位的压合胶垫、输送转盘的定位卡爪都可以不用专用工具快速更换，减少日常维护的停机时间，传动部位的润滑点采用集中引油结构，日常保养时无需拆开设备护罩即可完成注油操作，降低一线维护人员的操作难度。在实际生产适配中，这类设备可根据产能需求配置不同数量的灌装头与封口工位，常规12工位的转盘结构单小时产能可达3000-4000支，可匹配多数中小规模生产车间的产能要求，若对接高速产线，可扩展为多台联机布局，通过输送线联动实现更高产能输出。设备的控制逻辑采用常规的PLC控制搭配触摸屏操作界面，运行参数如灌装速度、封口温度、压合时间、转盘转速都可以在触摸屏上直接设置，同时配有缺管检测、无管不灌装、封口温度异常报警、气压不足报警等安全联锁功能，出现异常情况时设备自动停机并在界面显示故障位置，方便操作人员快速排查处理。
