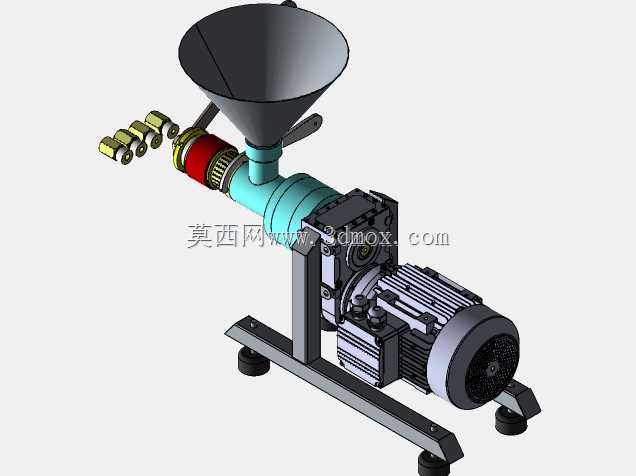

小型商用螺旋式冷榨油料压榨设备结构

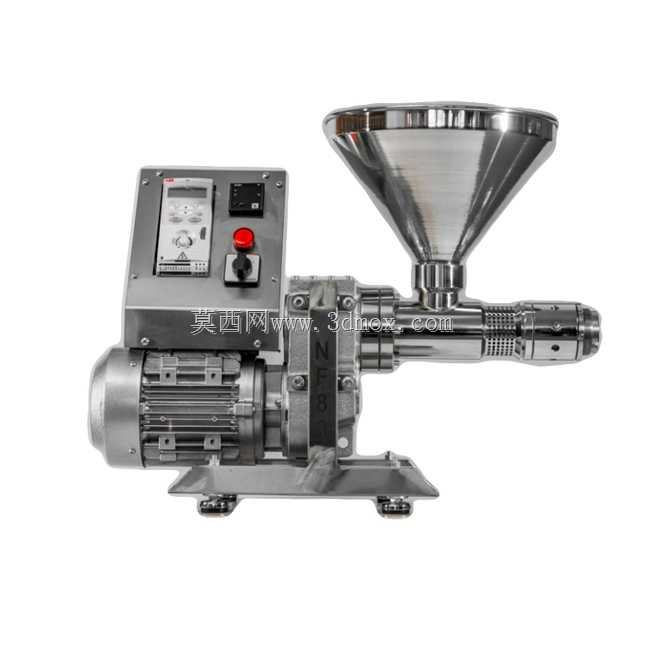

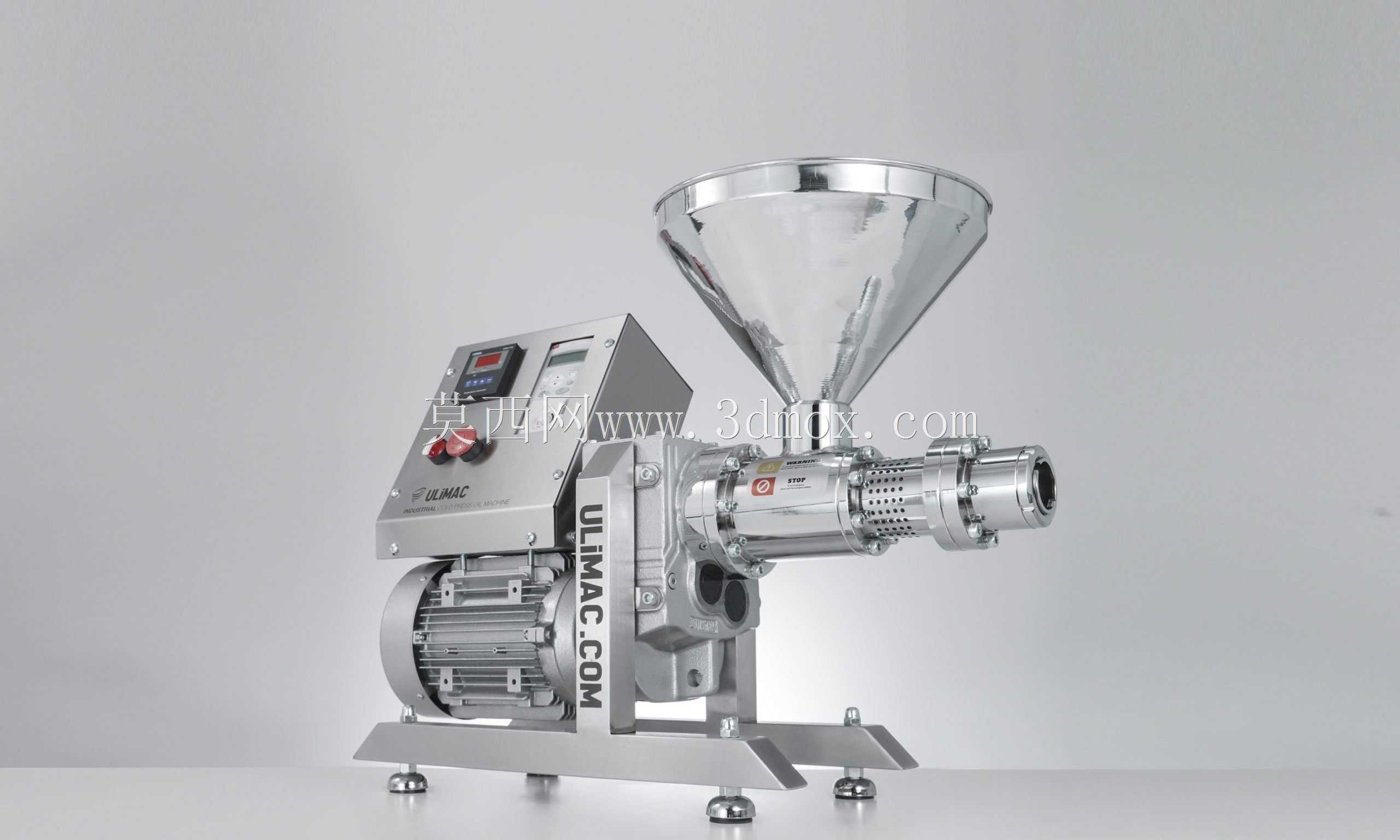

　　这套螺旋压榨设备的三维结构，主要面向小型油料加工门店、作坊式生产场景设计，可处理花生、芝麻、菜籽、亚麻籽等多种常见油料作物，通过物理挤压的方式完成油料的油脂提取作业，相比传统大型榨油生产线，整体占地空间更小，适配小规模生产、现榨现售的经营场景，也可用于小型粮油加工点的配套生产环节。设备整体采用卧式布局，驱动端集成了变频控制模块与操作面板，可根据不同油料的压榨特性调整螺杆转速，匹配不同物料的压榨压力需求，控制区域集成了急停按钮、参数调节旋钮与数显模块，操作人员可直接在设备端完成参数设置与运行状态监控，无需额外配置独立控制柜，进一步压缩了设备的安装占用空间。进料端采用大口径锥形不锈钢料斗，料斗的锥角设计经过反复校核，

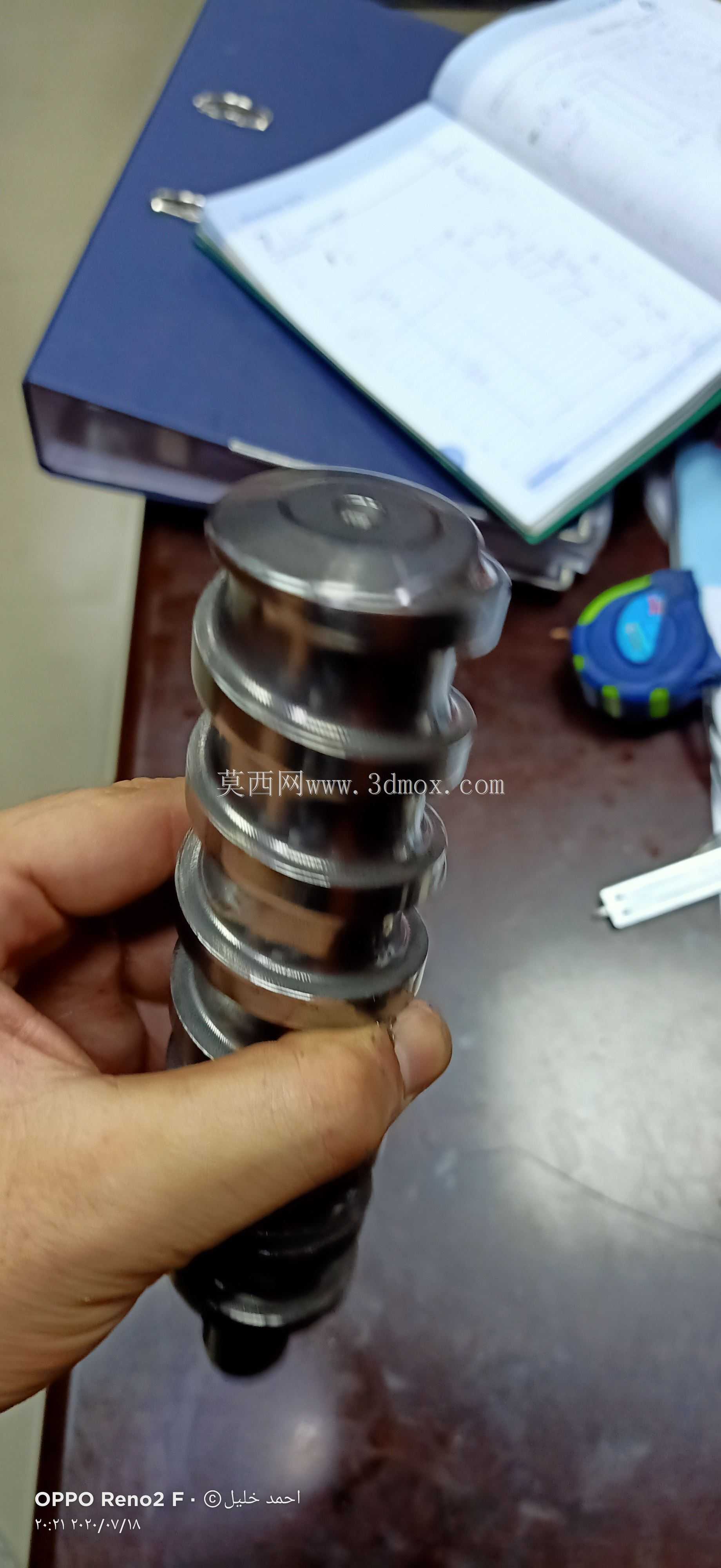

　　能够保证油料依靠自重顺畅进入压榨腔，避免出现物料架桥、进料不畅的问题，料斗与压榨腔的连接位置采用快拆式密封结构，日常清理残料、维护时可快速拆卸，无需借助专用工具。压榨螺杆作为核心工作部件，采用变螺距变径的结构设计，从进料端到出料端螺距逐渐缩小、螺杆根径逐渐增大，使得物料在推送过程中所受的挤压力逐步提升，油脂可从压榨笼的缝隙中渗出，榨完的饼粕则从末端出饼口连续排出，压榨段外侧设置了加热与温控模块，可根据油料特性调整压榨温度，实现冷榨或热榨的不同工艺需求，同时压榨腔外侧预留了接油槽的安装位置，渗出的油脂可通过接油槽汇集后导流至储油容器。驱动部分采用标准卧式减速电机直连结构，省去了额外的皮带传动或链传动环节，传动效率更高，

　　运行过程中的震动与噪音更小，电机与减速箱的安装底座采用一体化铸造成型的支撑脚，四个支撑脚位置预留了地脚螺栓安装孔，可直接固定在操作台面或地面基础上，设备整体的重心经过配平设计，运行过程中不会出现明显的晃动。设备的所有与物料、油脂接触的部件均采用食品级不锈钢材质，避免油料加工过程中出现材质污染问题，符合食品加工设备的卫生要求，机身的电控部分做了密封防护处理，可适配加工车间多粉尘、少量油污的工作环境，降低电控元件的故障概率。从安装边界来看，设备整体长度控制在一米以内，宽度与高度均在半米左右，无需预留过大的操作与维护空间，设备两侧仅需预留二十厘米左右的空间即可完成日常检修、部件更换作业，进料口上方预留足够的加料空间，

　　出饼端与接油端可根据现场布局配套接料、滤油装置，整体适配性较强。在结构设计过程中，重点校核了压榨螺杆的受力变形量，避免长期高压运行下螺杆出现弯曲变形导致压榨腔卡滞，同时对压榨笼的缝隙尺寸做了梯度设计，进料段缝隙稍大便于油脂快速流出，出料段缝隙缩小避免饼粕随油脂挤出，提升出油效率与毛油质量，各转动部件的密封结构均采用耐油耐磨的密封件，防止润滑油渗漏污染油料，同时也避免油料中的油脂渗入轴承部位影响轴承使用寿命。
