气动立式葡萄压榨取汁设备结构设计

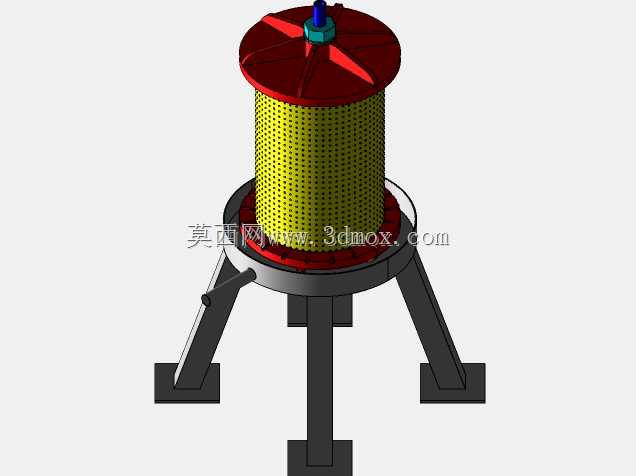

　　这款立式压榨设备主要面向小型果蔬加工场景，针对葡萄这类浆果的取汁作业设计，区别于大型工业生产线的连续压榨设备，整体结构更适配小批量加工、酒庄自酿或者农户自产加工的使用需求，不需要复杂的配套管线与厂房预留，安装时仅需要保证三脚支架的水平放置，三个支脚的底部支撑面做了加宽处理，单支脚接触面积足够抵消压榨过程中产生的侧向偏载，不需要额外做地脚螺栓固定，放置在平整的硬化地面即可稳定作业。设备核心的压榨腔采用带密集滤孔的筒状结构，筒身的滤孔孔径经过匹配设计，既可以保证压榨过程中汁液顺利流出，又能阻挡葡萄皮渣、果梗等固体残渣随汁液排出，滤筒上下两端分别设置密封端盖，上端盖中心预留加压介质接口，可接入压缩空气作为加压动力，

　　相比传统的手动螺旋压榨结构，气动加压的压力输出更平稳，不会出现螺旋结构施压时压力骤升导致果核破碎带入苦涩味的问题，同时操作人员不需要持续施加手动作用力，劳动强度大幅降低。从结构设计逻辑来看，整体采用立式同轴布局，加压方向与重力方向保持一致，压榨过程中果料在滤筒内受压后，汁液可以顺着滤孔自然向四周流出，顺着下部的集液导流结构汇集到出液口排出，不会在设备内部残留积液。下部的三脚支架采用倾斜支撑结构，支撑腿与中心集液座的连接角度经过受力校核，满负载压榨时，支撑腿承受的压应力与弯曲应力均控制在常用结构钢的许用应力范围内，不会出现支脚变形或者失稳的情况，支架中部预留的中空空间刚好可以放置接汁容器，不需要额外配置接汁台架，

　　适配常规尺寸的食品级接液桶。设备顶部的加压接口做了快插式结构设计，对接常规车间压缩空气管路即可使用，不需要额外配置专用的加压动力单元，对于没有固定压缩空气源的场景，也可以适配小型手动气泵完成加压作业，使用场景的灵活性更强。滤筒与下部集液座之间采用快拆式定位结构，压榨作业完成后，只需要松开上端盖的固定卡扣，即可将滤筒整体抬升，倒出内部压榨完成的皮渣，清理过程不需要拆解复杂的连接螺栓，日常维护与清洁的效率更高，符合食品加工设备需要频繁清洁的使用要求。上端盖的边缘设置了与滤筒配合的定位止口，加压过程中端盖不会出现侧向滑移，保证压力垂直作用在果料层上，避免出现局部压力不足导致的出汁率不均问题。滤筒的壁厚设计兼顾了结构强度与透流效率，

　　筒身的滤孔采用均匀排布的矩阵式布局，开孔率控制在合理区间，既保证足够的过流面积，又不会因为开孔过多导致筒身刚度下降，在额定压榨压力下筒身的径向变形量控制在极小范围内，不会出现滤孔变形卡渣或者筒身胀裂的风险。设备整体的外露结构件均做了圆弧过渡处理，没有尖锐的棱角，避免操作人员在填料、清理过程中出现磕碰划伤，同时光滑的圆弧表面也更便于冲洗清洁，不会残留果皮残渣造成卫生死角。出液口设置在集液座的最低位置，顺着倾斜的集液盘面将所有引出的汁液全部导流出设备，不会在集液盘内残留积液导致汁液氧化或者变质，接汁时可以将导流管直接接入接液容器，避免汁液溅出造成浪费或者污染。在实际使用过程中，操作人员只需要将破碎后的葡萄原料填入滤筒内，盖好上端盖并锁紧扣件，接入压缩空气缓慢提升压力，即可持续完成压榨取汁作业，压力可以根据原料的成熟度、品种特性灵活调整，对于不同品种的浆果，比如蓝莓、桑葚等类似质地的小浆果，也可以通过调整压力参数完成压榨取汁，设备的通用性较强。设备的整体高度设计符合人工操作的 ergonomic 要求，填料、清理时操作人员不需要过度弯腰或者抬升手臂，长时间作业的疲劳度更低，三个支脚的跨距设置合理，即使在加压过程中出现小幅的压力波动，设备整体的重心依然落在三个支脚构成的支撑三角形内部，不会出现倾翻风险。
