全自动卧式给袋式包装设备结构设计

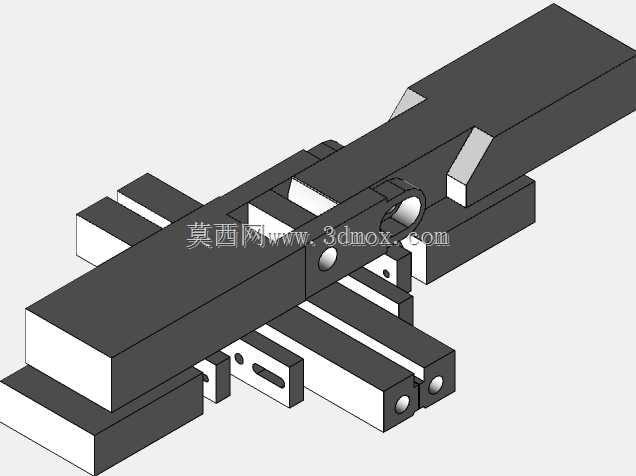

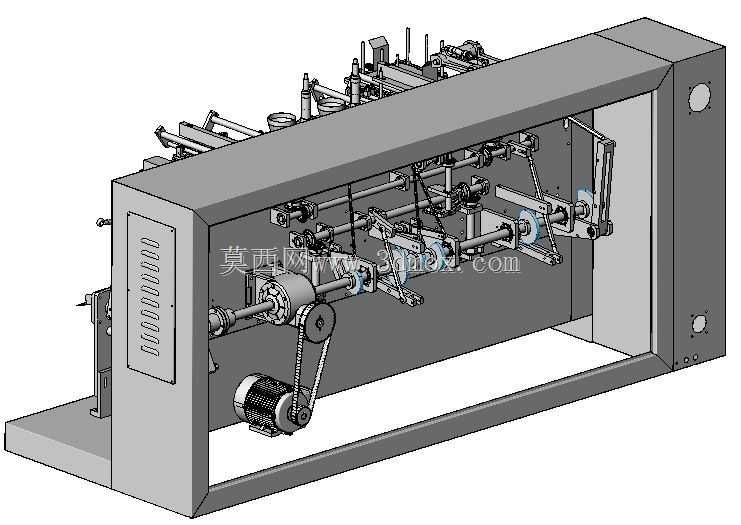

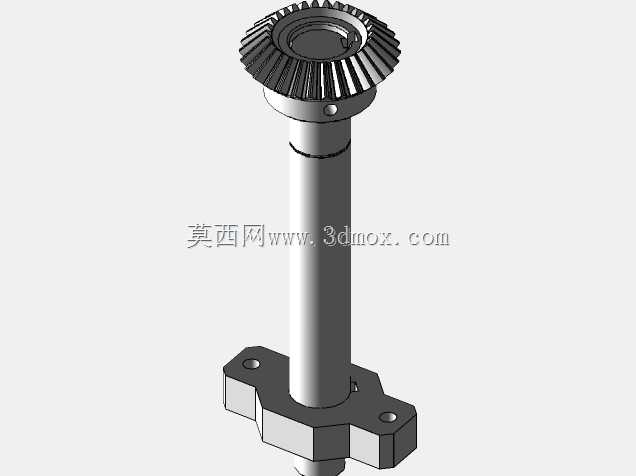

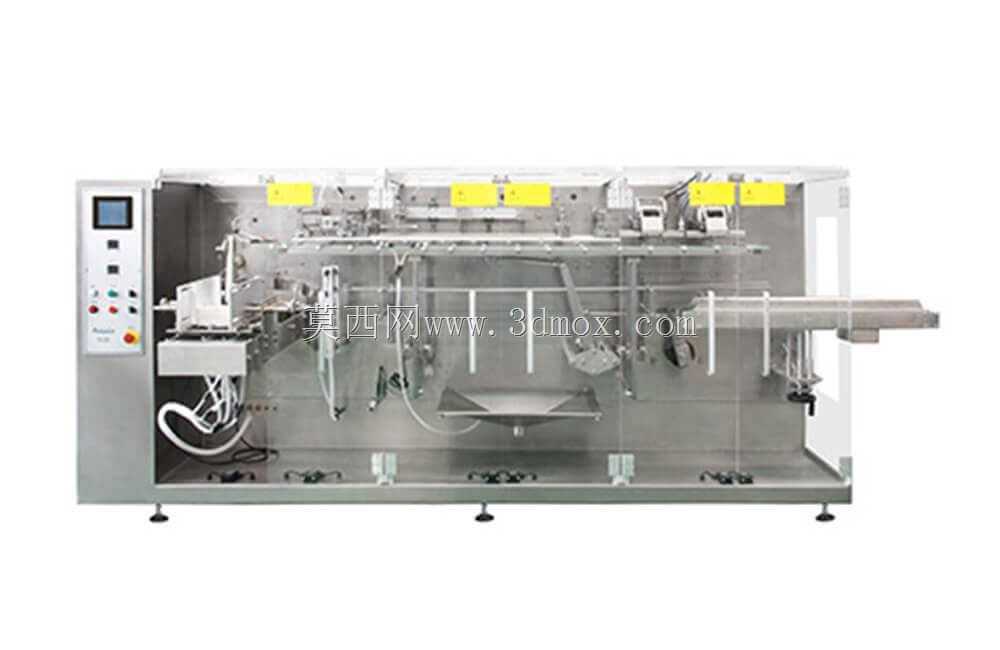

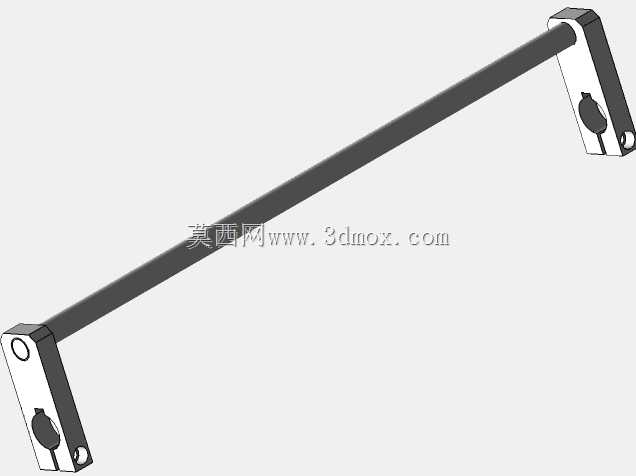

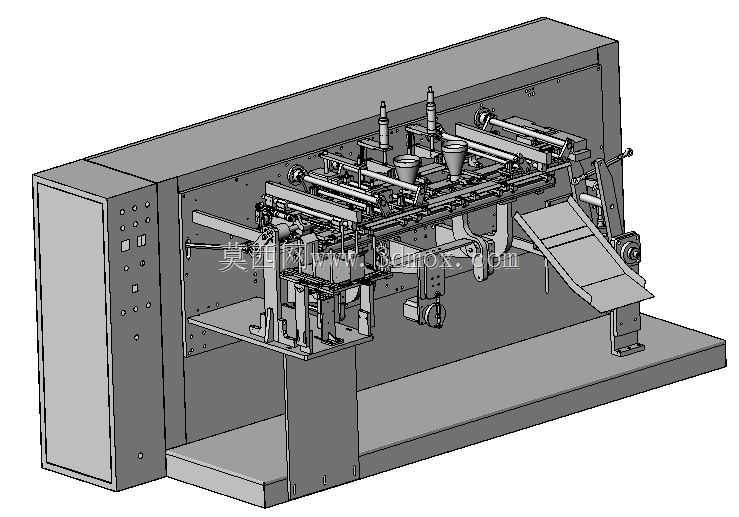

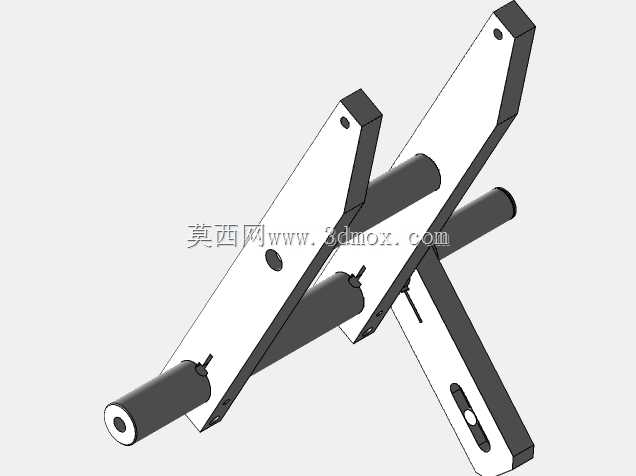

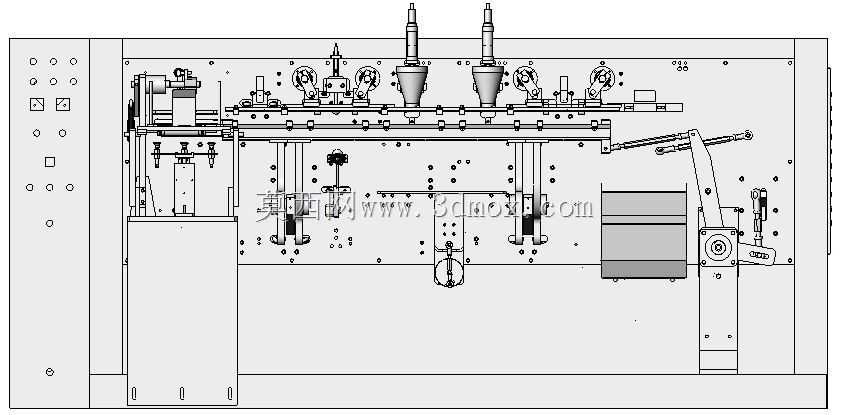

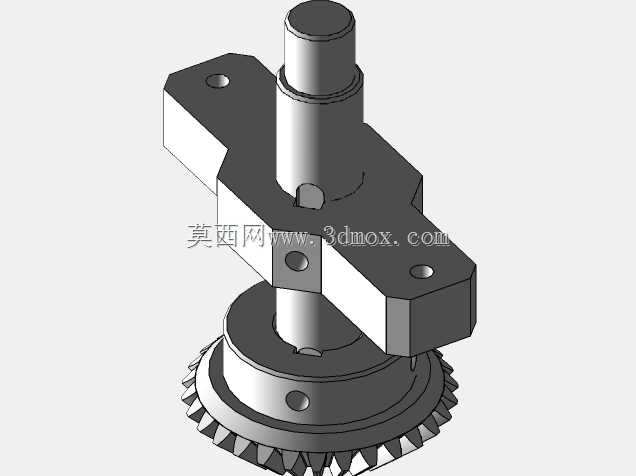

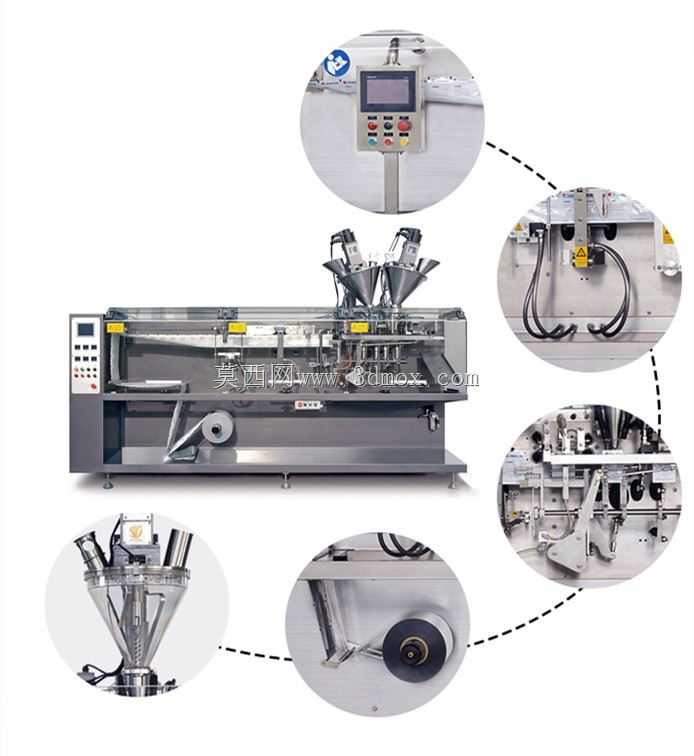

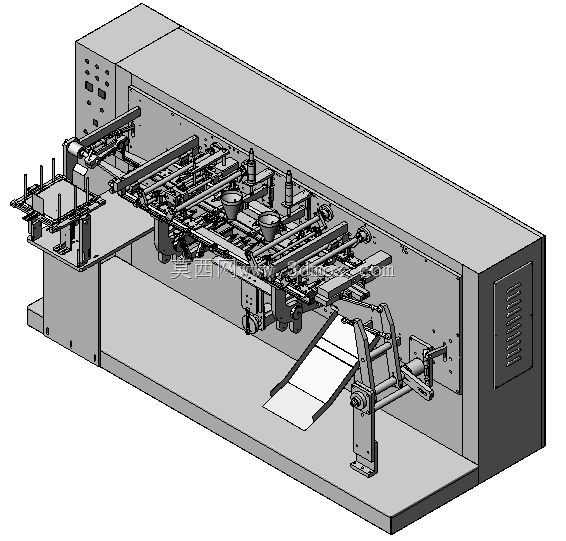

　　这套卧式布局的给袋式包装设备，主要面向食品、日化、小五金配件等行业的中小规格预制袋包装工序，适配自立袋、平袋、拉链袋等多种常见袋型，单台设备可覆盖从取袋、开袋、装填到封口输出的全流程作业，替代传统人工套袋、装填的零散工位，在休闲食品分装、调味品包装、小型零部件封装车间的流水线中，可直接对接前端物料计量设备与后端成品输送线，减少工序间的物料中转等待。从结构设计逻辑来看，设备采用卧式长机架布局，将各功能工位沿水平方向依次排布，相比立式包装结构，操作人员无需登高即可完成日常调试、耗材更换与故障排查，机架主体采用方管焊接框架搭配钣金护罩，兼顾结构刚性与外观防护，所有运动机构的安装基准面均做铣平处理，保证长周期运行下的工位同轴度与位置精度。

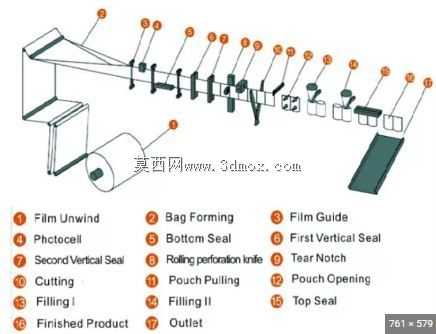

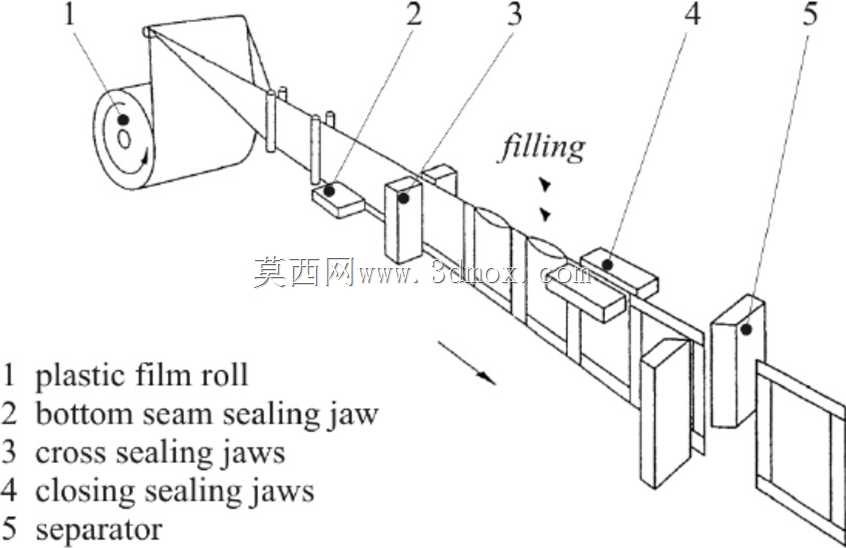

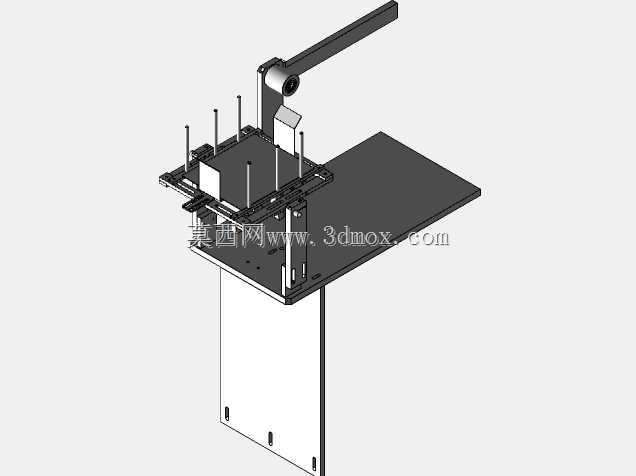

　　设备前端设置袋仓工位，可堆叠存放200-300个预制空袋，通过真空吸盘组件完成单袋取料，配合夹袋机械手完成袋口撑开动作，过程中设置袋位检测传感器，若出现空袋、袋口未完全撑开的情况，设备会自动跳过后续装填工序，避免物料洒落污染设备内部。中间段为物料装填工位，可根据包装物料的特性选配不同的装填机构，针对颗粒类物料可搭配量杯计量或电子秤计量下料头，针对粉体类物料可搭配螺杆下料机构，针对不规则小零件可搭配人工投料位或机械手投料工位，工位旁预留了喷码、排气的安装位，可根据生产需求加装日期喷码、袋内抽真空或充氮气的功能模块。设备后段为热封与输出工位，设置多组独立控温的热封压头，可分别完成袋口的初封、精封与压纹工序，热封温度、

　　压合压力与保压时间均可单独调节，适配不同厚度、不同材质的包装袋，避免出现封边褶皱、漏封的问题，封口完成后通过成品输出斜槽将包装袋送出设备，直接落入下游的成品输送带或收集箱。从安装边界来看，设备整体长度约4.2米，宽度约1.3米，高度约1.7米，安装时需在设备周边预留至少0.8米的操作维护空间，地面需做硬化找平处理，设备总重约1.2吨，无需额外做地基固定，通过底部的可调脚杯即可完成水平调节，适配大部分常规生产车间的场地条件。气路系统集中布置在设备侧方的护罩内部，所有气管均采用快插接头连接，方便后期维护更换，电路走线全部通过机架内部的线槽布置，强弱电分离走线，避免信号干扰，操作面板设置在设备前端的侧方位置，可根据车间布局调整安装方向，

　　方便操作人员实时调整运行参数、查看设备运行状态。整套结构的运动部件全部采用伺服电机搭配同步带、直线导轨的传动方案，相比传统的凸轮传动结构，调试时可直接通过参数调整各工位的动作时序与行程，无需更换机械凸轮，在切换不同规格包装袋生产时，仅需调整夹袋手的间距、吸盘位置与热封压头的宽度，即可快速完成换型，适配多品种小批量的包装生产需求。各运动工位均设置了安全防护罩与安全检测开关，当护罩被意外打开时设备会自动停止运行，避免运动部件对操作人员造成伤害，设备底部设置了接料盘，可收集少量洒落的物料与生产过程中产生的碎屑，方便日常清洁维护。
