剪叉式气缸驱动升降作业平台结构设计

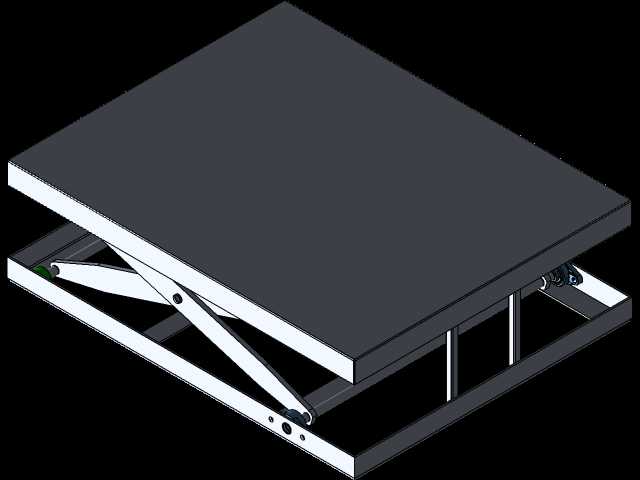

　　这款剪叉式升降作业平台的台面有效承载尺寸为600mm×800mm，在结构设计阶段首先锚定的是轻载工位的物料举升与工位高度适配需求，常见于电子组装生产线的工位高度调节、小型工装夹具的高度匹配、轻型工件的工序间转位举升场景，也可配套在小型输送线端部作为工件顶升移栽的承载单元，适配生产线上不同身高操作人员的作业高度差，或是配合检测设备调整工件的检测高度，避免操作人员长期弯腰作业产生的职业劳损，也能减少不同工序间因高度差产生的工件搬运磕碰问题。

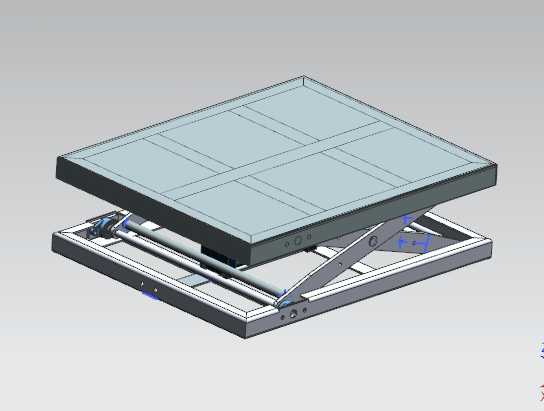

　　从结构组成来看，设备采用单层剪叉臂作为支撑结构，剪叉臂的铰接点位置经过受力校核，在举升行程范围内不会出现机构死点，底层框架采用矩形钢管焊接成型，作为整个设备的安装基座，安装时可直接通过地脚螺栓固定在硬化地面或是生产线的型材架体上，基座上预留的安装孔位可适配不同间距的安装固定需求，无需额外加工转接板。台面同样采用矩形钢管焊接框架后铺设钢板的结构，台面表面预留的T型槽或是螺纹安装孔可直接固定工装夹具、工件定位治具，避免举升过程中工件出现滑移。驱动单元采用水平布置的气缸作为动力源，气缸缸筒端铰接在基座框架的侧方安装座上，活塞杆端铰接在剪叉臂的活动铰接轴处，通过气缸的伸缩带动剪叉臂绕铰接点转动，从而实现台面的平稳升降，这种水平布置气缸的方式相比垂直布置气缸，能有效降低设备的最低安装高度，在台面处于最低位时整体设备高度可控制在200mm以内，适配低矮空间的安装需求，不需要在安装地面开挖地坑，大幅降低现场安装的施工成本。

　　设计过程中对剪叉臂的受力做了针对性优化，剪叉臂采用加厚矩形钢管制作，铰接轴处采用自润滑轴承配合淬火处理的销轴，减少长期往复运动产生的磨损，延长设备的维护周期，铰接点处设置有防尘密封结构，避免车间内的粉尘、切削碎屑进入铰接缝隙造成卡滞。导向结构方面，剪叉臂的两端分别设置有滚轮，一端卡入基座的导向槽内，另一端卡入台面底部的导向槽内，升降过程中滚轮沿导向槽滚动，避免台面出现横向偏移，保证升降过程的平稳性，不会出现台面倾斜卡滞的问题。气路配置上预留了标准的气源接口，可直接接入工厂现有压缩空气管路，配套的节流阀可调节气缸的伸缩速度，从而控制台面的升降速度，避免速度过快造成工件晃动，也能防止速度过慢影响生产节拍，气路中预留的电磁阀安装位可直接配套生产线的PLC控制系统，实现升降动作的自动化控制，不需要人工手动操作气阀。

　　从安装边界来看，设备整体的外形轮廓在最低位时长度与台面尺寸基本一致，宽度方向仅比台面宽出100mm左右，占用的安装空间极小，可直接嵌入现有生产线的空位中，不需要对现有生产线的布局做大幅调整。举升行程可根据实际使用需求选配不同行程的气缸，常规配置下行程可覆盖200mm到400mm的调节范围，满足绝大多数轻载工位的高度调节需求，额定承载能力可达到200kg，覆盖绝大多数轻型工件、小型工装的举升需求。在安全设计方面，剪叉臂的活动间隙处设置有防护挡板，避免操作人员的肢体误入剪叉运动区域造成挤伤，气路中设置有安全阀，当气源压力突然下降时，可锁定气缸位置，避免台面突然下坠造成工件损坏或是人员受伤，台面边缘设置有挡边，防止放置在台面上的小型工件从边缘滑落。

　　实际应用中，这款升降台除了单独作为工位作业平台使用外，还可多台组合使用，作为大型工件的同步举升单元，通过同步阀控制多台气缸的伸缩速度，保证多台升降台的升降高度一致，实现大型轻型工件的平稳举升。相比液压驱动的升降台，气缸驱动的结构不需要配套液压站，不存在液压油泄漏污染车间环境的问题，更适合电子、食品、医药等对生产环境清洁度有要求的行业，维护也更加简单，只需要定期检查铰接点的润滑情况、气路的密封情况即可，不需要定期更换液压油、清洗液压滤芯，长期使用的维护成本更低。结构建模过程中所有的铰接点、安装孔位都做了参数化处理，可根据实际使用需求快速调整台面尺寸、举升行程、承载能力，快速衍生出不同规格的系列化产品，缩短同类型产品的设计周期，所有的板材、管材、标准件都选用市面上常用的规格，不需要定制特殊型材，加工制造的成本更低，生产周期更短，适合批量加工制作。
