移动式巧克力输送泵结构设计方案

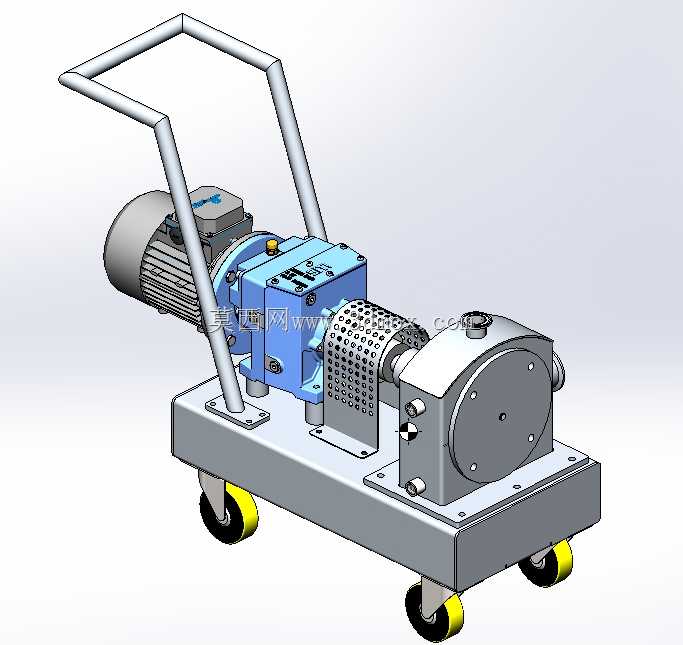

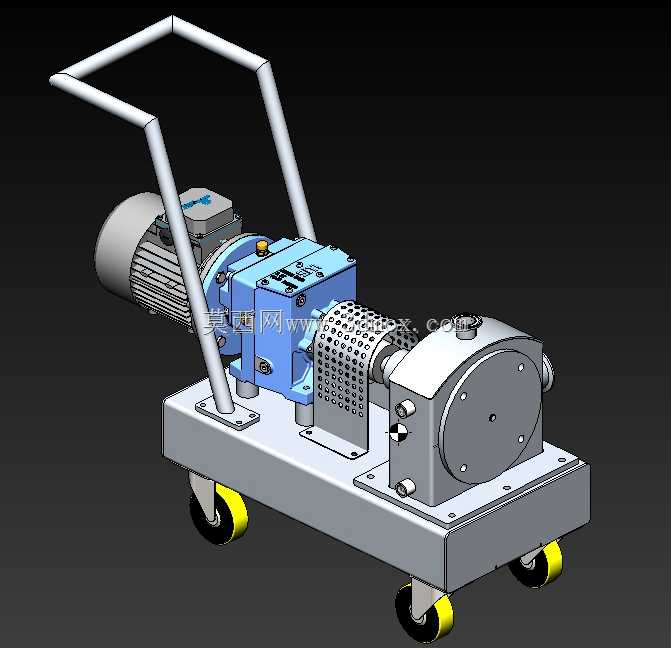

　　这款可移动式流体输送设备，主要面向巧克力等高粘度热敏性食品物料的生产转序场景，适配烘焙、糖果、巧克力制品加工车间内的短距离物料转运、工位间喂料需求，解决传统固定管线输送难以适配多工位灵活转产、高粘度物料残留多、温度流失快导致物料凝固堵管的痛点。设备整体采用手推移动式布局，底部配置四个带刹车的万向脚轮，其中两个脚轮带定向锁止结构，推移时转向灵活，停靠作业时可快速锁止固定，避免作业过程中设备移位；手推扶手采用圆管弯折成型，高度适配成年人站立推移的人机工程尺寸，扶手与底座机架采用螺栓紧固连接，运输时可快速拆卸降低包装体积。动力端采用标准卧式减速电机直联驱动，省去链传动、带传动的中间传动环节，减少传动损耗与日常维护点，电机与减速箱集成安装，

　　输出转速适配高粘度物料输送的低转速大扭矩需求，避免转速过高导致物料剪切升温影响巧克力品质。泵头采用凸轮转子结构，转子与泵腔之间预留合理的配合间隙，输送过程中对物料的剪切作用极低，不会破坏巧克力浆料的原有质构，同时转子型线经过优化，输送脉动小，出料流量稳定，可精准匹配后续浇注、涂布工位的连续喂料需求。泵头与减速箱输出端之间设置带多孔散热结构的连接座，既可以阻隔减速箱运行产生的热量向泵头传导，避免巧克力浆料在泵腔内受热过度导致油脂析出，也可以作为输送过程中物料的辅助散热或保温过渡段，适配不同工艺温度的巧克力物料输送要求。底座采用厚钢板折弯焊接成型，整体做表面钝化处理，所有安装面经过铣削加工保证平面度，动力单元、泵头、扶手、

　　脚轮安装座均集成在同一底座上，整体刚性充足，推移过程中不会出现结构变形或部件松动。泵头的进出料接口采用标准快装卡盘结构，可快速对接食品级输送软管，换产或清洗时可快速拆卸管线，泵头端盖采用螺栓紧固，日常维护时可快速拆开泵腔清理残留物料，符合食品加工设备的卫生设计要求，无清洁死角。整机的安装边界充分考虑车间通道通行需求，整体宽度控制在常规车间人行通道的通行宽度范围内，长度方向预留电机与泵头的安装空间，推移时不会出现重心前倾或后倾的问题，扶手位置避开电机、泵头的发热区域，推移操作时不会触碰高温部件。设备的电气接口采用侧置布局，电源线从电机侧方引出，避免推移过程中碾压线缆，整机重心经过配平计算，

　　满载输送物料时推移力度控制在成年人可轻松操作的范围内，无需额外辅助搬运设备即可完成车间内的工位转移。针对巧克力物料输送过程中容易出现的温度流失问题，泵头壳体预留保温夹套安装位置，可根据工艺需求外接温水循环管路，维持泵腔内物料的工艺温度，避免物料在泵腔内凝固卡滞；连接座的多孔结构既可以作为散热结构，在需要保温的工况下也可以包覆保温棉，减少热量流失。转子采用食品级不锈钢材质加工，表面做抛光处理，粗糙度满足食品接触材料的表面要求，不会出现物料粘附残留的问题，转子与轴之间采用键连接加锁紧螺母固定，传递扭矩可靠，长期运行不会出现转子松动移位的问题。密封结构采用食品级耐温机械密封，密封件材质适配巧克力物料的油脂特性，长期运行不会出现密封溶胀、漏料的问题，密封位置设置在泵腔外侧，一旦出现密封磨损漏料可快速发现并更换，无需完全拆解泵头即可完成密封件维护。
