立式全自动小袋物料包装设备结构设计

　　这款立式小袋包装设备主要面向食品、日化、医药等行业的小规格散料、粉剂、颗粒类物料的独立小包装生产场景，常见于休闲食品分装、调味粉包加工、冲剂颗粒封装等生产线工位，可直接对接上游物料供料仓，完成从制袋、填料到封切输出的全流程连续作业，适配多种复合包装膜材料，能稳定完成三边封、四边封等常见小袋封合形式的加工。从结构设计逻辑来看，设备采用立式分层布局，底部为带脚轮的承力机架，机架采用不锈钢方通焊接成型，兼顾结构刚性与食品生产场景的清洁耐腐蚀要求，底部脚轮带刹车锁止结构，方便生产线工位调整移位，同时预留水平调节支撑脚，安装时可抵消地面不平整带来的机身倾斜问题，整机安装占地宽度约0.8米、深度约0.9米，机身主体高度约1.6米，

　　顶部料斗最高点高度约1.9米，安装时需预留上方0.3米的物料补料操作空间，前方预留0.6米的操作维护通道，侧面预留0.4米的膜卷更换空间即可满足日常生产运维需求。设备上部设置容积式计量料斗，针对颗粒类物料采用量杯式计量结构，可根据单袋包装重量更换对应规格量杯，计量误差控制在行业允许范围内，针对粉剂类物料可替换为螺杆计量模块，通过螺杆转速控制下料量，适配不同物料特性的计量需求。料斗下方对接制袋成型器，包装膜从机身侧方的膜卷安装轴引出，经过多组导向辊张紧后进入成型器，被折合成对应袋型的筒状，随后纵向封合机构完成袋身侧边的热封，纵向封合采用恒压加热结构，可根据包装膜厚度调整封合温度与压合压力，避免出现封边虚焊或烫穿膜材的问题。

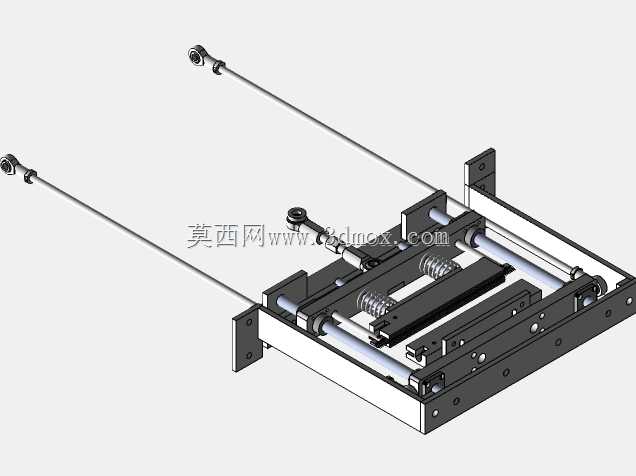

　　纵向封合完成后，横封机构同步完成下袋的上封口与上袋的下封口，横封座内置切刀，在封合完成的瞬间将成品袋与上部筒膜切断分离，成品袋直接从出料口滑落至接料工位。机身中部设置人机交互操作面板，集成参数显示屏与操作按钮，可直接设置袋长、包装速度、封合温度等生产参数，面板旁设置急停按钮与运行状态指示灯，方便操作人员实时监控设备运行状态，快速处理异常工况。设备的传动系统采用伺服电机驱动拉膜辊，配合色标传感器识别包装膜上的定位光标，可精准控制袋长误差，保证每袋包装的裁切位置统一，避免出现图案错位问题。设计过程中充分考虑日常维护的便捷性，所有与物料接触的部件均采用快拆结构，无需专用工具即可拆卸清洗，满足不同品类物料切换生产时的清洁要求；

　　走膜路径上的导向辊均采用无油润滑轴承，避免润滑油污染包装膜与物料；电气元件集中布置在机身侧方的电气柜内，布线规整并预留检修端口，方便故障排查与元件更换。设备的生产速度可根据物料特性与袋型尺寸在每分钟30到60袋区间调整，适配中小批量多品类的包装生产需求，既可以单机独立作业，也可以通过出料输送线对接后续的重量检测、装箱等工位，组成完整的包装生产线。在结构强度校核阶段，对机架承重、横封机构的往复运动冲击、拉膜机构的拉力负载都做了对应仿真验证，保证设备连续运行时的结构稳定性，减少长期运行后的结构形变导致的封合精度下降问题；走膜路径的辊系排布经过多次优化，减少膜材走偏的概率，降低生产过程中的人工调整频次。
