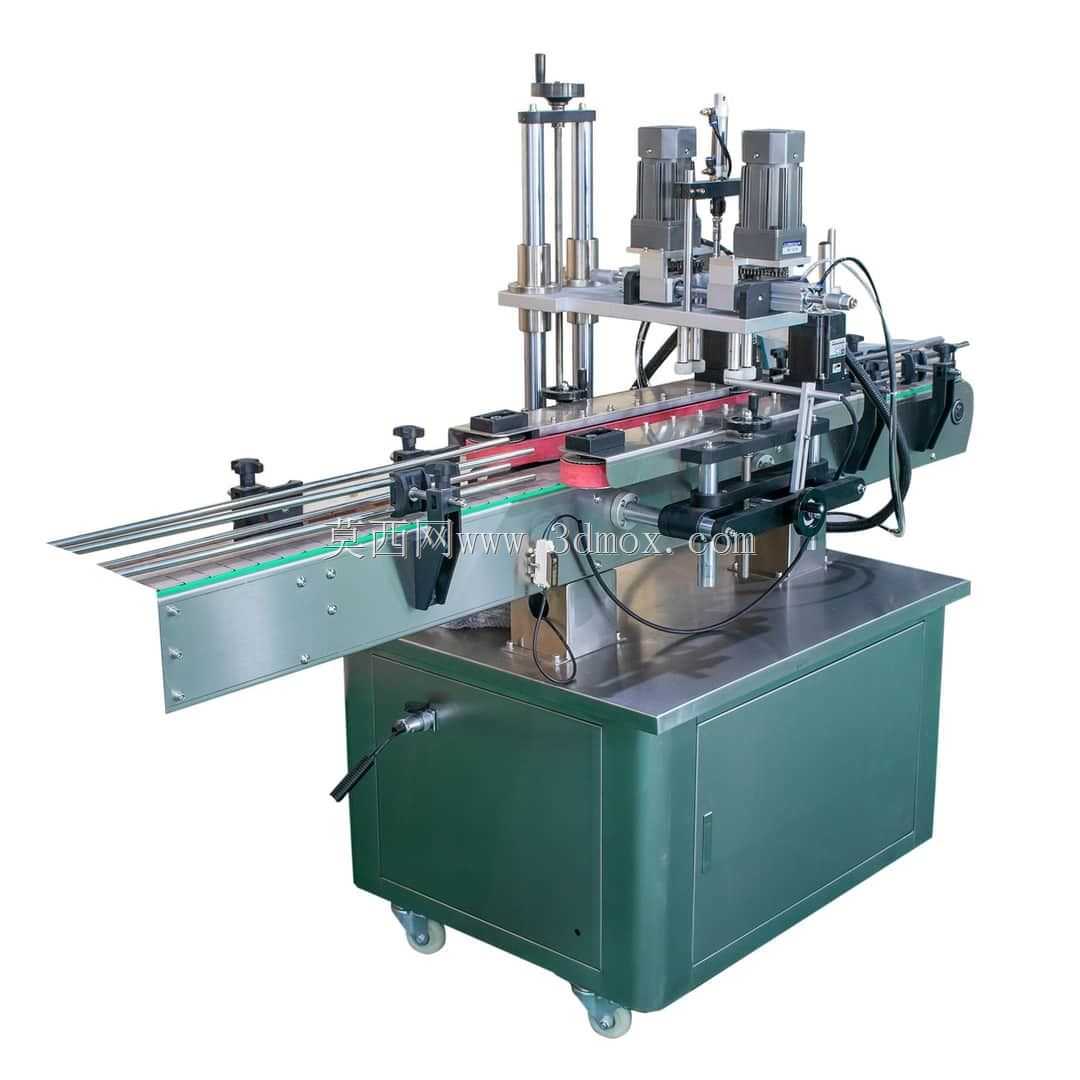

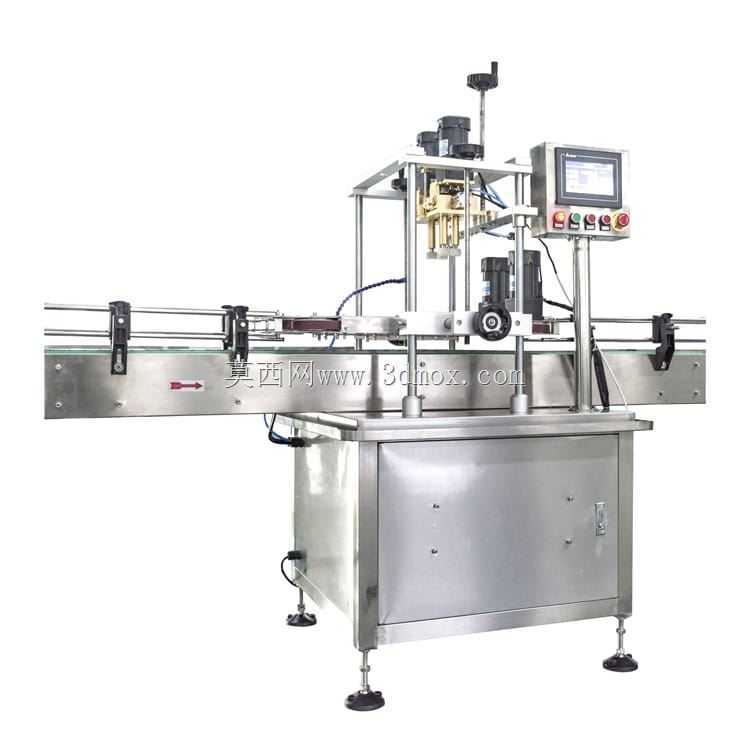

四轮夹紧式自动旋压瓶盖封装设备结构

　　这套四轮夹紧加捻压盖结构，主要面向食品、日化、医药行业的瓶装生产线后段封装工序，适配圆形塑料盖、金属防盗盖的连续式旋压封合作业，可直接对接现有理瓶机、灌装机的出料输送线，无需对原有产线做大规模结构改造。从实际产线适配角度看，设备的安装边界预留了足够的管线接驳空间，底部采用可调式支撑脚，可根据车间地面平整度调整整机水平度，支撑脚调节行程覆盖±25mm范围，能适配多数常规生产车间的地面铺装公差，整机主体采用304不锈钢折弯焊接成型，外露紧固件全部做了防锈处理，满足食品医药生产区域的卫生清洁要求，日常生产后可直接用低压冲洗设备做表面清洁，不会出现积液锈蚀的问题。

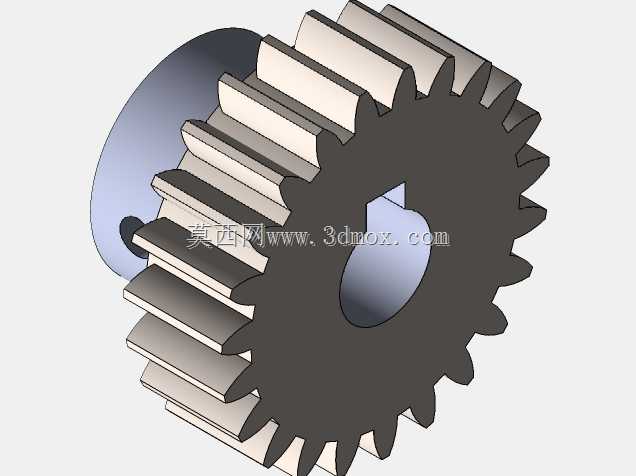

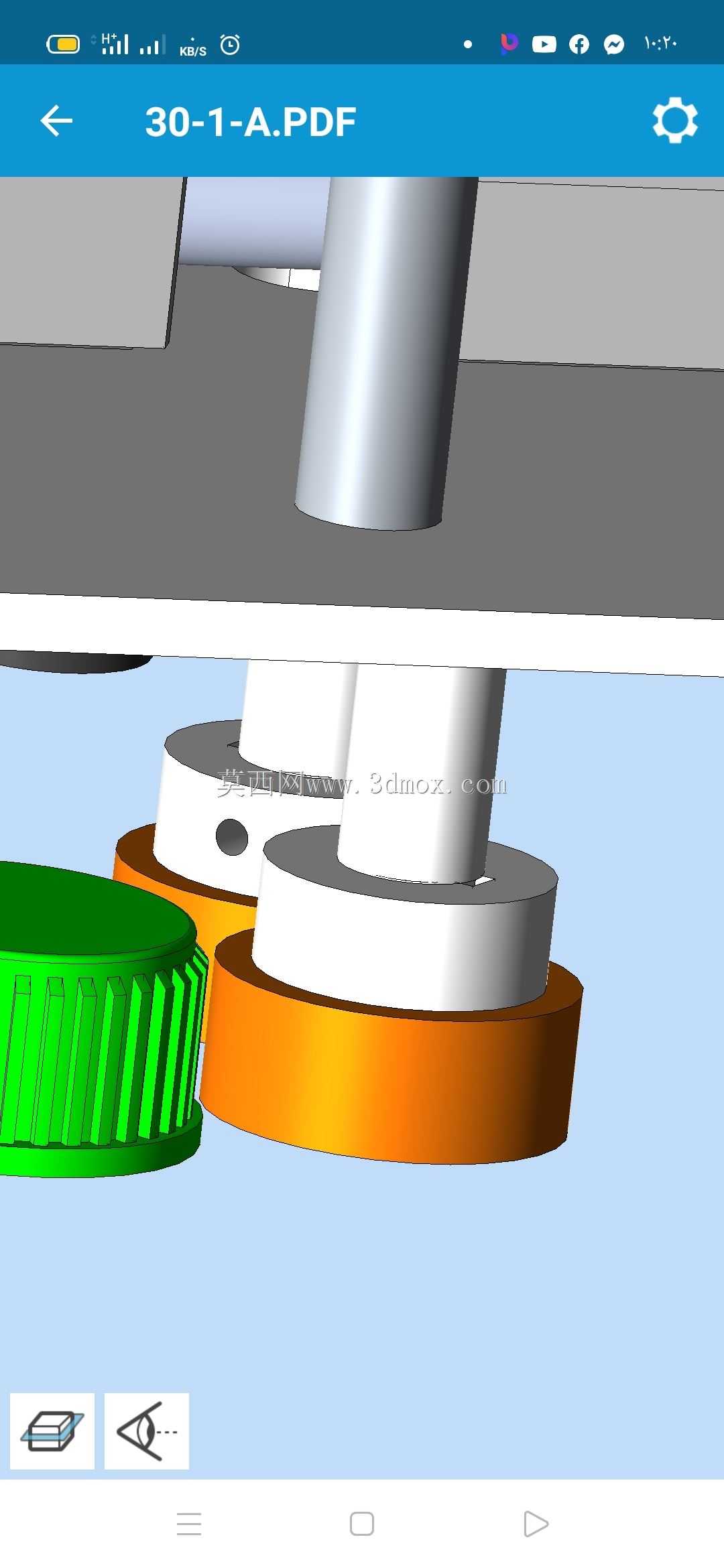

　　设备核心的旋盖执行端采用四组对称分布的夹捻轮结构，轮体表面包覆高摩擦系数的防滑硅胶层，夹紧力通过侧边的调压旋钮做线性调节，可适配直径30mm到80mm范围的不同规格瓶盖，调整过程无需更换工装配件，仅需同步调整四组夹轮的径向位置与下压高度即可完成规格切换，单批次换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。夹轮的旋转动力通过独立的同步带轮组传递，每组夹轮的转速可通过上方的调节手轮做微调，保证不同材质瓶盖的旋紧扭矩一致，避免出现旋盖过紧导致的瓶盖滑牙、或是旋紧力不足导致的密封泄漏问题。

　　输送段采用平顶链板结构，链板宽度可根据瓶身直径做适配调整，两侧的导向护栏采用快拆式安装结构，护栏间距调整通过侧边的手轮同步调节，保证瓶身在输送过程中始终处于旋盖工位的中心位置，不会出现偏位导致的旋盖歪斜问题。旋盖工位的上方设置了瓶盖定位导向结构，可配合上盖机的出料轨道，将下落的瓶盖精准导正到瓶口位置，避免出现瓶盖卡滞、歪盖的情况。设备的控制单元集成在机身侧上方的悬臂操作箱内，操作箱可做水平与俯仰角度调整，适配不同身高操作人员的操作视角，面板上集成了运行状态指示灯、急停按钮、参数调节触控屏，可直接在屏上设置旋盖扭矩、输送速度、夹轮下压行程等核心参数，设备运行过程中如果出现缺瓶、卡瓶、瓶盖不到位的情况，会自动触发停机保护并在屏上显示故障位置，减少操作人员的排查时间。

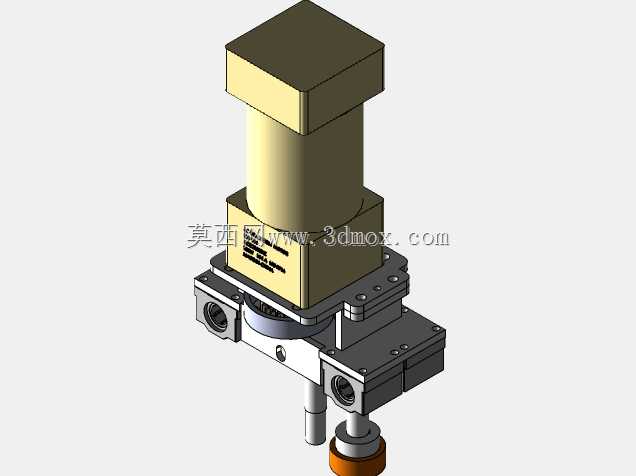

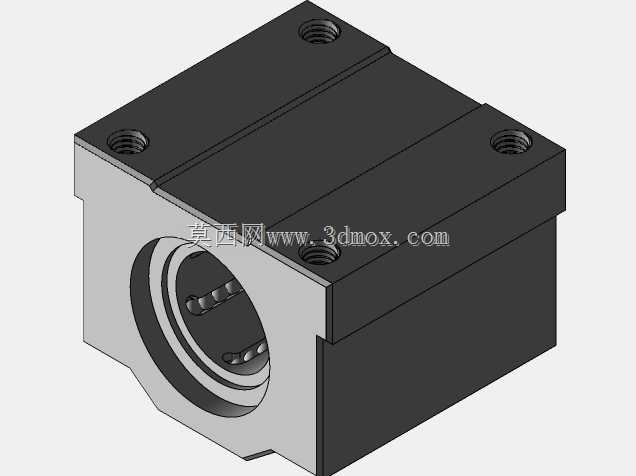

　　从结构设计的合理性来看，整机的动力单元全部布置在机身下部的密封舱内，与上部的生产作业区做了物理隔离，避免生产过程中的液体泼溅、粉尘落入动力舱造成元件损坏，动力舱的侧板采用可拆卸式铰链结构，日常维护时可直接打开侧板接触到电机、传动带、调速机构等部件，无需拆解上部的作业台面，大幅降低日常维护的工作量。旋盖头的升降行程通过线性导轨做导向，升降动作的动力采用气缸驱动，行程位置通过磁性传感器做信号反馈，保证下压位置的重复精度控制在±0.5mm以内，不会出现下压过度压坏瓶口、或是下压不足无法啮合瓶盖螺纹的问题。

　　在实际产线布局中，该设备的进料端与出料端的输送面高度统一设置为常规瓶装线的850mm标准高度，可直接与同高度的灌装机、贴标机、喷码机做线体对接，无需额外增加过渡输送段。设备的气源接口布置在机身后侧下部，预留了快插式接头，接入0.5-0.7MPa的压缩空气即可正常运行，电源采用常规三相380V工业供电，整机额定功率控制在1.2kW，运行能耗较低，适合长时间连续生产作业。针对不同瓶身的高度差异，旋盖头的整体安装高度可通过立柱上的锁紧手柄做上下调整，调整范围覆盖120mm到350mm的瓶身高度，可适配多数常规规格的瓶装产品封装需求。夹轮的加捻旋转方向与瓶盖螺纹旋向匹配，旋合过程中四组夹轮同步夹紧瓶盖侧壁做匀速旋转，同时配合下压动作，让瓶盖沿螺纹平稳旋入瓶口，旋紧到设定扭矩后夹轮自动松开，瓶身随输送线进入下一工序，整个动作过程无需人工干预，单工位的封盖效率可达到每分钟60到80瓶，匹配中等产能的瓶装生产线节拍要求。
