敞口式粉料定量袋装包装设备结构

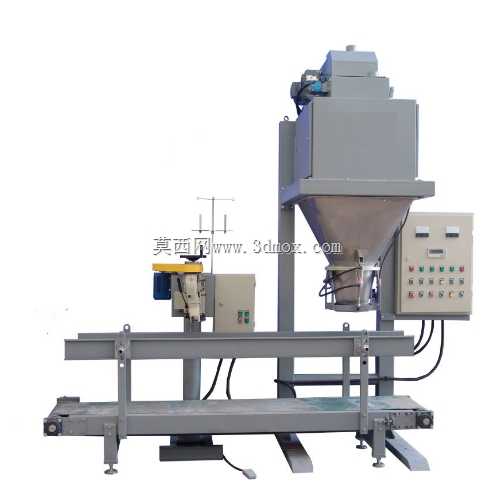

　　在粮食加工、饲料生产、化工粉体、建材粉料等散料生产的末端工段，袋装定量包装是衔接生产与仓储物流的核心工序，这类敞口式定量袋装包装设备，主要针对25-50kg规格的敞口袋包装需求设计，可适配面粉、淀粉、饲料预混料、塑料粒子、化肥、水泥外加剂等流动性中等的散状物料，替代人工装袋称重的低效作业模式，单工位包装效率可达每小时200-300袋，计量精度稳定控制在±0.2%范围内，能满足多数大宗散料的出厂包装标准。设备整体采用立式分层布局，上部为储料称重单元，中部为出料灌装机构，下部集成袋口承接与缝包输送工位，整体安装 footprint 控制在长2200mm、宽1200mm、高2800mm范围内，对车间层高要求不低于3.2m，

　　安装时需预留上部进料口的物料输送对接空间，以及前部操作位、后部电控柜检修的通行空间，地面需做100mm厚度的硬化找平处理，设备支脚配置可调减震垫铁，可抵消灌装过程中物料落料产生的小幅振动，避免计量精度受地面共振影响。上部储料仓采用上方下锥的不锈钢焊接结构，锥角设计为62度，针对易架桥的细粉料，锥部外壁加装振动电机辅助破拱，料仓与下方称重料斗之间采用软连接密封，避免物料输送过程中的粉尘外溢；称重单元采用重力式计量结构，搭配三只高精度拉压式称重传感器，采用快慢双速给料设计，粗给料阶段大流量快速进料达到目标重量的90%后，自动切换为细给料模式小流量补料，既保证包装效率，又能精准控制每袋的重量误差，避免物料浪费或缺斤短两的问题。

　　中部出料口配置气动夹袋机构，操作人员将敞口袋套在出料筒上后，触发脚踏开关即可自动夹紧袋口，无需人工扶持袋身等待灌装，灌装完成后夹袋机构自动松开，料袋顺势落到下方的输送皮带上；出料口旁侧独立配置缝包机安装支架，可适配市面上主流的立式缝包设备，料袋随皮带输送过程中自动完成袋口缝合，缝包位置可根据袋高灵活调整支架高度，适配不同装料高度的包装袋需求。下部输送单元采用平皮带结构，皮带两侧加装可调式导向栏板，可根据包装袋宽度调整栏板间距，避免料袋输送过程中跑偏，皮带驱动采用减速电机直连结构，运行速度可根据缝包速度匹配调节，保证袋口缝合的线迹平整，不会出现扯袋、卡袋问题。设备的电控系统独立安装在机身侧部的防尘电控柜内，面板集成称重显示仪表、

　　运行状态指示灯、操作按钮与急停开关，可直接在面板上设置目标包装重量、给料速度、输送速度等参数，柜体防护等级达到IP54，可适配多粉尘的生产车间环境，内部布线采用线槽规整排布，强电弱电分离走线，减少信号干扰对称重精度的影响。设计过程中针对物料接触部分全部采用304不锈钢材质，避免物料污染，非接触的机架部分采用国标方管焊接成型，表面做喷塑防锈处理，整体结构无卫生死角，料仓、称重斗均可快速拆卸清理，方便更换物料品种时的清洁作业，避免不同物料交叉污染。设备的气动系统配置气源处理三联件，可对压缩空气进行过滤、调压、油雾处理，保证气缸、电磁阀等气动元件的运行稳定性，所有气动管路采用快插接头连接，后期维护更换元件无需复杂工具，降低一线运维人员的操作门槛。从实际产线适配角度看，该设备可直接与上游的斗式提升机、螺旋输送机等物料输送设备对接，无需复杂的中转结构，也可多台并排布置组成多工位包装线，匹配大产能的生产需求，相比人工包装模式，可减少70%以上的包装工位人工投入，同时避免人工称重带来的人为误差，提升包装工序的标准化程度，降低生产过程中的物料损耗与粉尘外溢问题，改善车间作业环境。
