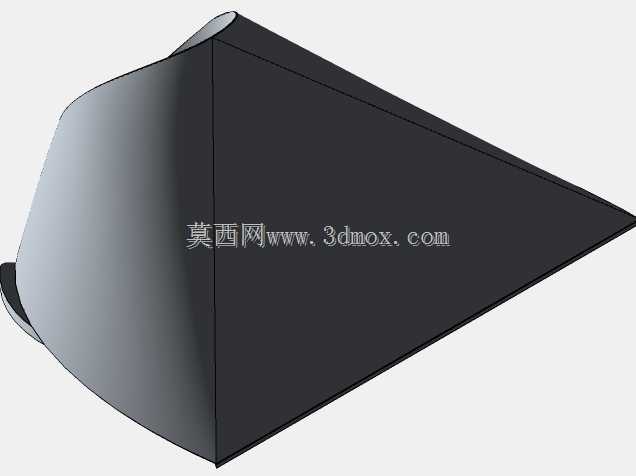

包装机用肩部成型结构件三维设计

　　在软袋包装生产线的立式制袋充填工位，成型肩是决定袋型规整度、包材走料顺畅度的核心接触部件，这套肩部成型结构的设计，完全围绕立式包装机的制袋工序需求展开，适配卷膜类复合包装材料的翻折成型作业。从实际产线运行的工况来看，该部件安装在包装机的料斗下方、纵封机构的正上方位置，包材从牵引辊送出后，会沿着成型肩的曲面平滑翻折，从平面卷膜逐步过渡为筒状结构，为后续的纵封、充填、横封裁切工序提供稳定的袋型基础。

　　设计过程中首先要考虑的是曲面的顺滑度，整个成型工作面采用连续渐变的双曲面结构，没有突兀的折角或棱边，避免包材在高速走料过程中出现刮膜、滞料、跑偏的问题，曲面的曲率变化完全匹配常用复合包材的弯折回弹特性，针对厚度在0.04mm到0.12mm之间的PET、PE复合膜，都能保证翻折后两侧边缘对齐误差控制在0.5mm以内，避免后续纵封出现封边错位、漏封的质量问题。成型肩的上部对接料斗的出料端口，曲面的收口尺寸与料斗出口尺寸做了精准匹配，保证充填的物料能够顺着成型肩的内壁直接落入成型后的筒状袋内，不会出现物料夹在封边位置的情况，针对粉剂、颗粒类不同物料的充填需求，曲面的倾斜角度做了优化，既不会让粉剂在曲面处残留堆积，也不会让颗粒物料下落时冲击过猛导致包材移位。

　　从安装边界来看，该成型件底部设置了定位安装凸台，凸台上预留的固定孔位与常规立式包装机的安装支架孔位通用，不需要对现有设备的安装结构做额外改造就能直接替换安装，整体的安装高度预留了足够的纵封机构动作空间，不会和纵封辊、拉膜轮的运动轨迹产生干涉。部件上部的定位小孔用于安装时的对位校准，安装时可以通过定位销快速找准与料斗的同轴度，减少现场调试的对中时间，相比传统的焊接式成型肩，这种一体化加工的成型结构不存在焊缝凸起刮蹭包材的问题，表面的光洁度达到了食品接触级的要求，适配食品、医药类产品的包装生产卫生要求。

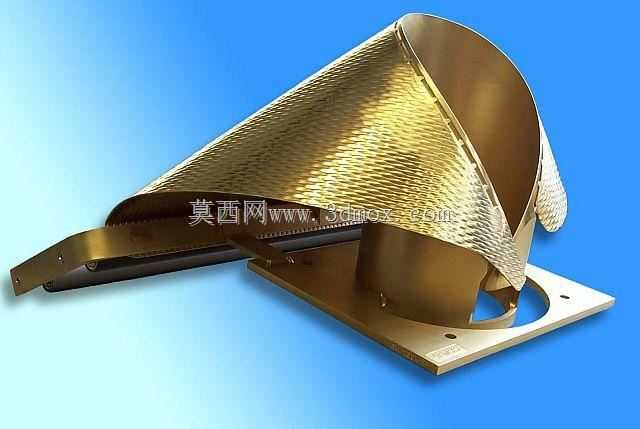

　　在结构强度设计上，成型肩的背部设置了加强支撑结构，在长期高速运行的工况下，不会因为包材的持续摩擦、物料的长期冲击出现曲面变形，保证成型尺寸的长期稳定性，曲面的过渡段做了加厚处理，磨损量达到阈值前的使用寿命比普通薄板折弯成型的成型肩提升三倍以上。走料面的纹理处理也做了针对性设计，与包材接触的曲面区域采用微糙的防滑纹理，既不会因为过于光滑导致包材走料时打滑偏移，也不会因为摩擦力过大导致包材拉伸变形，在120袋/分钟的高速包装工况下，依然能保证包材走料的张力稳定。

　　实际产线应用中，该成型结构适配袋宽范围在80mm到200mm之间的中袋包装规格，对应的袋长范围可以根据横封机构的参数灵活调整，不需要更换成型肩就能覆盖大部分常规休闲食品、调味品、医药颗粒的包装需求。成型肩的出料边缘做了圆弧钝化处理，不会在包材翻折过程中刺破膜面，针对带铝箔层的高阻隔复合膜，也能避免铝箔层出现折裂导致的阻隔性能下降问题。设计时还考虑了日常清洁的便利性，整个成型面没有卫生死角，设备停机清洁时可以直接用抹布擦拭整个曲面，不需要拆卸就能完成接触表面的清洁作业，符合食品加工设备的卫生管理要求。
