食品包装产线用铝箔自动封口设备结构设计

　　在食品、日化、医药类快消品的批量生产环节，容器封口是决定产品保质期、储运完整性的核心工序，铝箔凭借优异的阻隔性、遮光性与热封适配性，成为瓶装、盒装类产品密封的主流选材，对应的自动封口设备也成为包装产线中衔接灌装、贴标工序的关键配套单元。这款铝箔自动封口设备的结构设计，完全匹配连续化生产的节拍要求，可直接对接前端灌装出料输送线，无需额外增设中转接驳机构，减少产线的占地冗余与工件转运损耗。

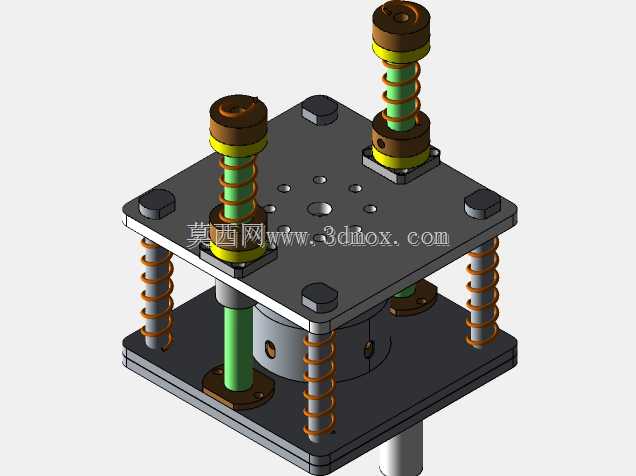

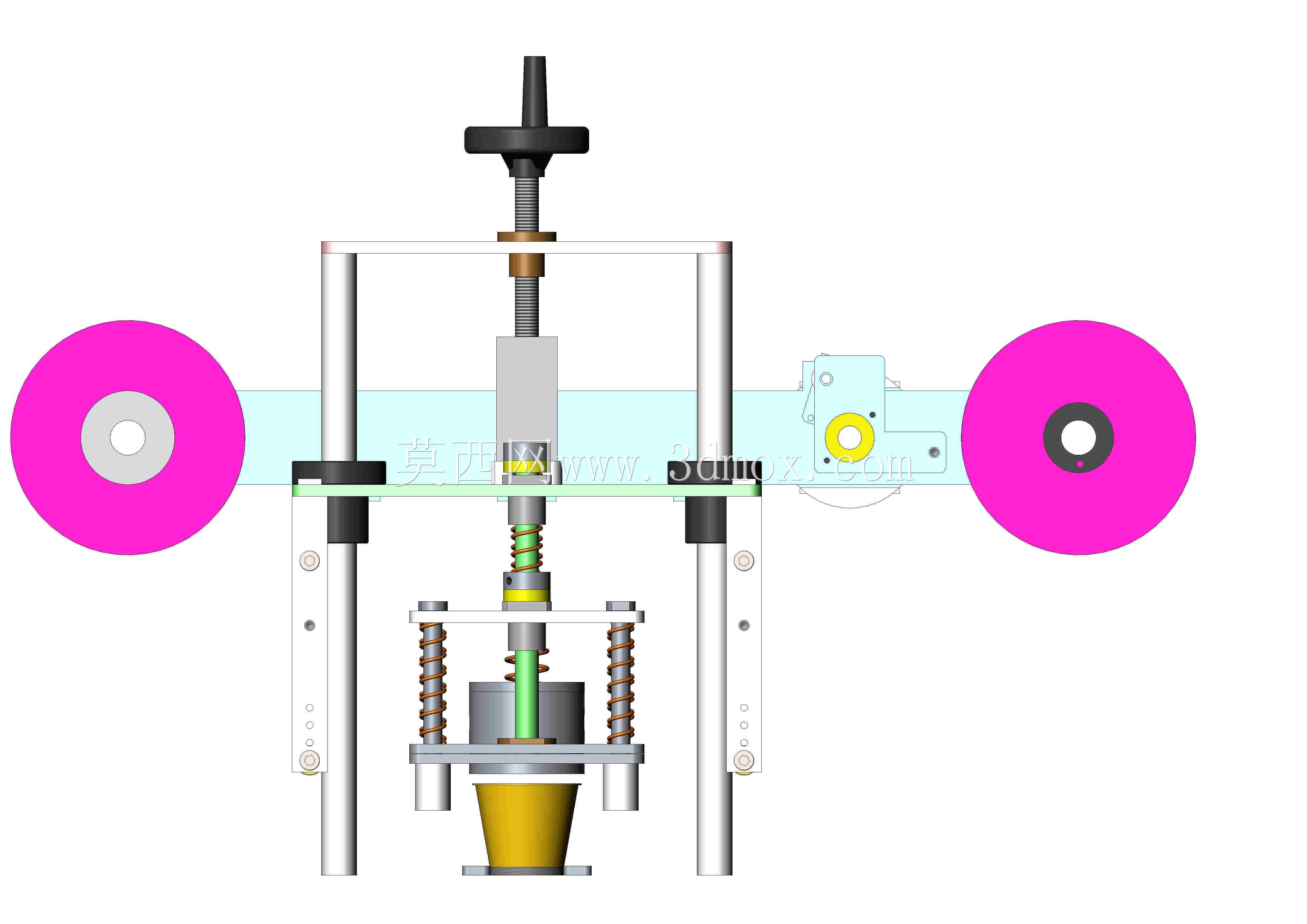

　　从功能实现逻辑来看，设备核心由输送定位机构、热封执行机构、铝箔供料裁切机构、检测剔除单元四个模块构成。输送段采用可调宽度的导向护栏，可适配直径50-120mm范围的圆形、方形容器，护栏侧边设置的柔性拨正结构，能在容器行进过程中自动修正摆放偏角，保证容器口部与热封头的同轴度误差控制在1mm以内，避免因对位偏差导致的封边褶皱、密封不严问题。热封执行端采用恒温加热的铜质封接头，表面做特氟龙防粘涂层处理，热封温度可在120-220℃区间连续调节，匹配不同厚度、不同基材的铝箔垫片，封接压力通过可调行程的气缸控制，可根据容器材质（塑料、玻璃、金属）调整压合力度，既保证铝箔与容器口的熔接强度，又避免压力过大导致容器口变形破损。

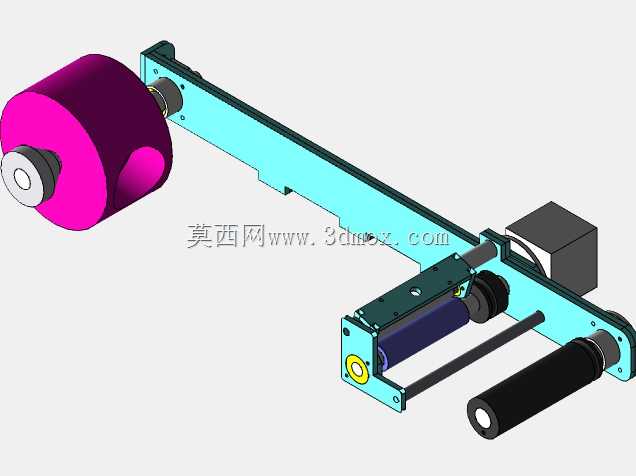

　　铝箔供料裁切模块采用卷料上料的结构设计，相比预制片材供料方式，材料利用率提升15%以上，拉料辊采用伺服电机驱动，拉料长度可根据容器口径参数化调整，裁切刀采用高频淬火的齿形刀片，切口平整无毛刺，裁切动作与热封动作通过凸轮连杆机构实现时序匹配，无需额外设置独立的裁切动力源，降低设备的电控复杂度与后期维护成本。检测单元设置在热封工位下游，通过光电传感器与视觉检测组合的方式，识别无铝箔、封边翘曲、铝箔破损的不合格品，检测到异常时通过侧推气缸自动将不合格品剔除出输送线，避免不良品流入下一道工序。

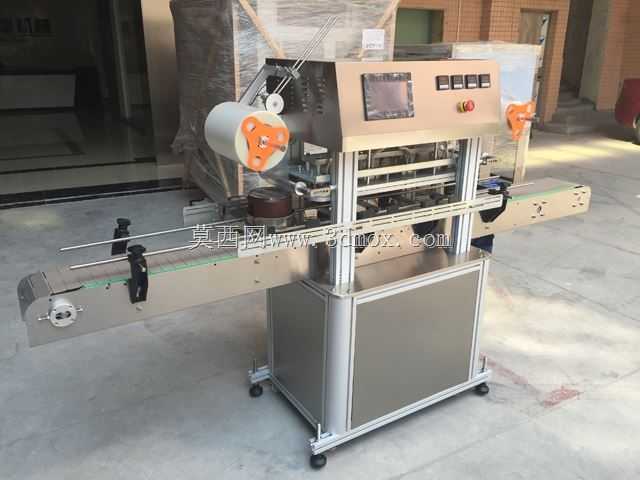

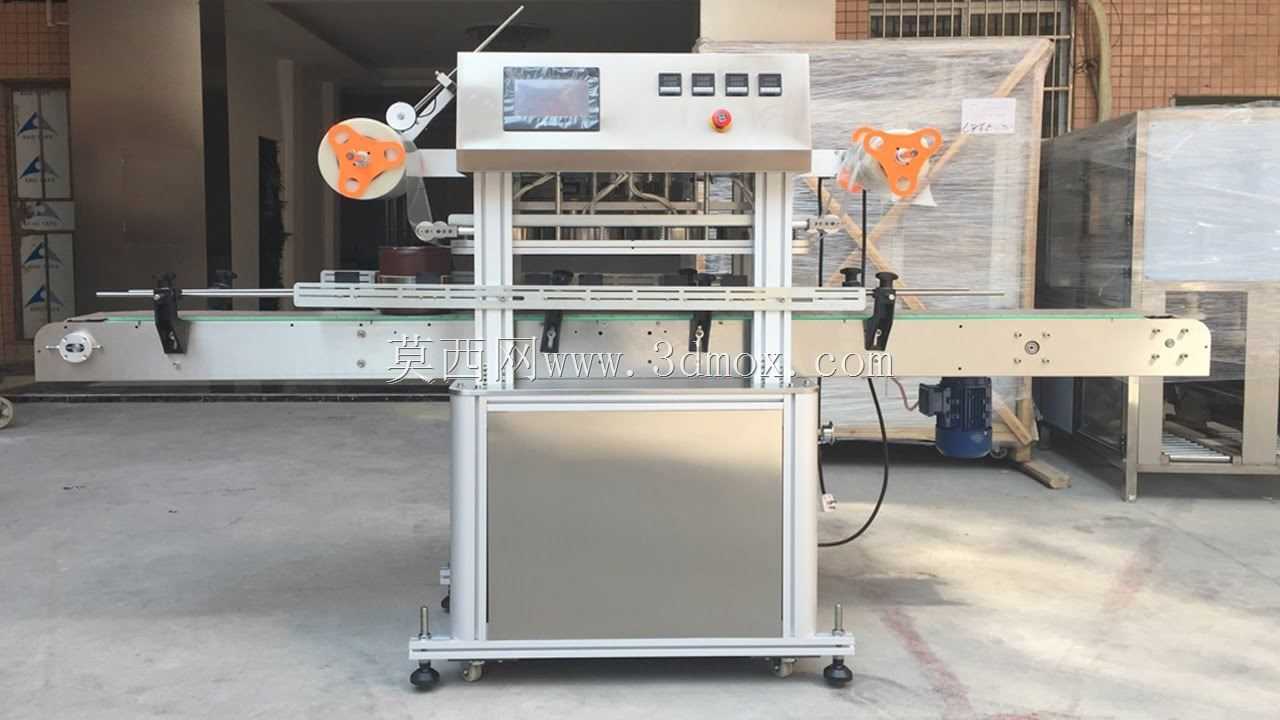

　　从安装边界与外形尺寸来看，设备整体采用落地式框架结构，主体框架采用4040工业铝型材拼接组装，无需焊接加工，后期调整维护时可快速拆装更换部件，设备主体长度1200mm，宽度650mm，工作台面高度850mm，完全匹配常规包装产线的输送线高度，无需额外做高度适配调整，设备底部设置可调脚杯与万向轮组合的支撑结构，既可以通过脚杯调整设备水平度，保证运行稳定性，也可以通过万向轮快速移位，适配产线布局调整的需求。电气控制箱集成在设备侧部的框架内，所有走线均通过铝型材内置线槽排布，外部无裸露线缆，符合生产车间的安全规范要求，操作面板设置在设备进料端的侧上方，倾斜角度符合人体工程学设计，操作人员站在输送线侧边即可完成参数调整、状态监控的操作，无需频繁弯腰或抬手。

　　在结构设计的细节处理上，热封工位设置了透明的亚克力安全防护罩，防护罩配备安全联锁开关，一旦防护罩被意外打开，设备会立即停止热封与输送动作，避免操作人员被高温封接头烫伤；输送段的驱动电机采用减速电机直连驱动辊的结构，传动效率比链传动结构高20%，运行噪音控制在65分贝以内，符合车间噪音管控要求；所有与容器、铝箔接触的部件均采用304不锈钢或食品级非金属材质，满足食品、医药类生产的卫生要求，设备表面无卫生死角，清洁时可直接用高压水枪冲洗接触区域，不会出现积液、积料的问题。

　　这款设备的结构设计充分考虑了不同行业的生产适配性，除了常规的食品瓶装产品封口，调整热封参数与定位夹具后，也可适配医药泡罩、日化膏霜容器的铝箔封口工序，设备的节拍可在30-120件/分钟区间调整，匹配不同产能规模的产线需求，对于中小批量多品种的生产场景，可快速更换导向护栏与热封头，15分钟内即可完成不同规格产品的生产切换，无需复杂的调试过程。
