颗粒物料容积式灌装包装生产线设备

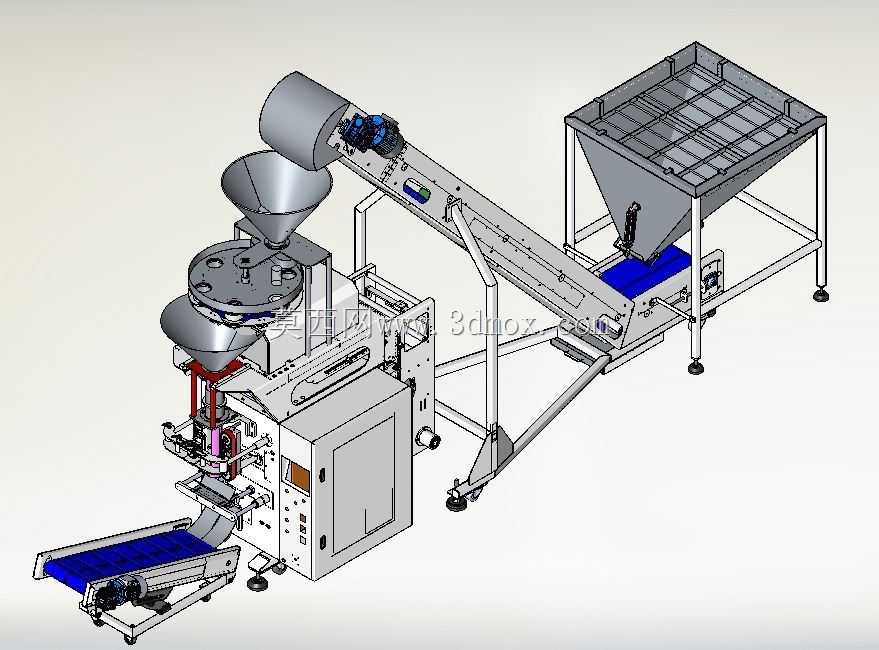

　　这套容积式灌装包装设备主要面向散粒状固态物料的中小规格袋装生产场景，常见于食品加工领域的大米、豆类、砂糖等颗粒物料封装工序，也可适配化工、农资领域同流动性颗粒产品的定量包装作业，整套设备沿物料流向依次布置大储量储料仓、倾斜式上料输送机构、转盘式容积计量组件、立式制袋封装主机、成品出料输送段，各单元通过机架刚性衔接形成连续作业的一体化产线，无需额外搭建跨单元转接支架即可完成从原料储放到成品袋输出的全流程作业。

　　从结构设计逻辑来看，整套设备的机架主体采用方管焊接框架搭配可调脚轮与支撑脚的组合结构，既满足车间内转场移动的便利性，也能在固定工位时通过支撑脚调平抵消地面平整度误差，避免计量组件因机身倾斜出现计量偏差。储料仓段采用上部格栅防护的敞口设计，格栅间距控制在15cm左右，可拦截大块异物进入输送段，同时方便人工或辅助上料设备补料，仓体下部设置楔形导料结构，配合仓底的皮带输送机构将物料均匀送入上料机进料端，避免颗粒物料在仓内起拱架桥导致断料。倾斜上料机构采用带挡边的皮带输送结构，输送倾角设置为32度，刚好匹配颗粒物料的自然安息角，避免输送过程中物料回滑落料，上料段的侧边设置透明观察窗与张紧调节机构，可实时查看物料输送状态，也能在皮带长期使用出现松弛时快速调整张紧度，无需拆解机架护板。

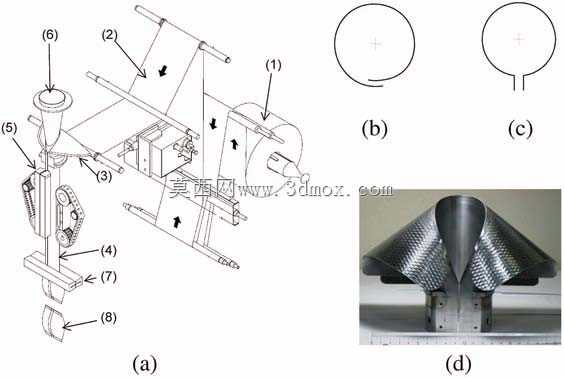

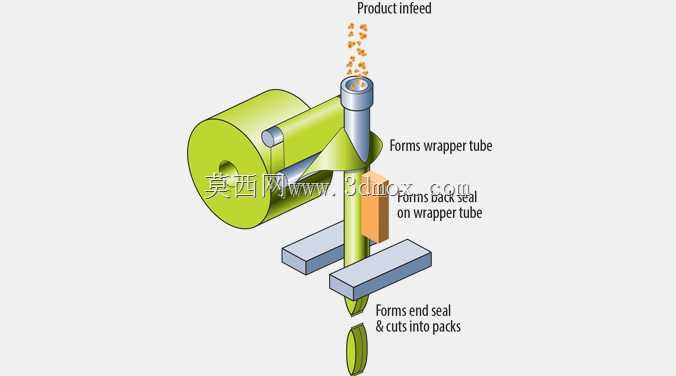

　　计量充填单元采用多工位转盘式容积量杯结构，量杯沿转盘周向均匀布置，转盘通过间歇分割器驱动实现定角度转位，依次完成料位填充、 excess物料刮平、量杯对位下料的工序，这种容积式计量结构针对流动性稳定的颗粒物料，计量误差可控制在±1%以内，相比称重式计量结构响应速度更快，更适配高速连续包装的产线节奏，量杯与下料通道的衔接处采用软质密封结构，避免物料撒漏到封装工位影响袋口热封质量。立式封装主机集成了袋膜牵引、纵封热合、横封切断、打码的集成功能，卷装包装膜安装在主机侧方的料辊支架上，通过多组导膜辊引入成型器，成型器将平膜折成对应袋宽的筒状，纵封机构完成袋侧的连续热合，横封机构配合计量下料的节拍完成袋底封合、装料后的袋口封合与切断动作，热封工位的温度与压力均可通过调节旋钮独立调整，可适配PE、复合膜等不同材质的包装膜使用。

　　成品出料段采用短距离平皮带输送结构，输送速度略高于封装节拍，可将封装完成的成品袋快速送出主机工位，避免成品袋在主机出口堆积卡料。从安装边界来看，整套设备沿物料输送方向的总长度约4.2米，最大宽度为储料仓段的1.6米，设备最高点为上料机构顶端的1.9米，车间布置时需在储料仓补料侧预留不小于1.2米的操作空间，主机操作侧预留0.8米的维护空间，设备总供电功率约7.5kw，采用三相380V工业供电，气源需求为0.6MPa压缩空气，对应耗气量约120L/min，布线布管时可沿机架底部的走线槽布置，避免管线外露影响车间通行与设备清洁。

　　在细节结构处理上，所有与物料接触的部位均采用304不锈钢材质制作，满足食品加工场景的卫生要求，设备外覆盖件采用快拆式钣金护板，日常清洁维护时无需工具即可快速拆卸护板清理残留物料，各传动部位均设置安全防护壳，避免操作人员误触运动部件发生安全事故，计量转盘与上料机构的驱动端均设置过载保护结构，当出现物料卡滞时可自动触发停机保护，避免硬传动导致的零部件损坏。整套设备的连续作业速度可达每分钟30-40袋，适配袋宽范围100-250mm，袋长范围150-350mm，单袋包装重量范围100g-1000g，可通过更换对应规格的量杯与调整成型器宽度适配不同规格的包装需求，调整过程无需改动主体机架结构，仅需拆装对应配件即可完成规格切换，适配多品种小批量的颗粒物料包装生产需求。
