单喷嘴活塞式膏液两用灌装设备结构

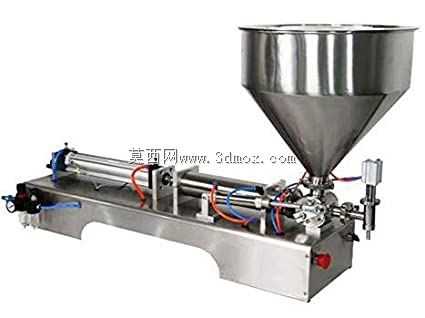

　　这款单喷嘴灌装结构的设计，最初是针对中小批量分装场景的痛点展开的——不少小型食品加工厂、日化作坊在分装酱料、护肤乳液、糖浆这类有一定粘度的流体时，要么依赖人工灌装精度差、效率低，要么大型多列灌装机占地大、换产成本高，单喷嘴的台式结构刚好适配这类日分装量在几百到几千瓶的生产场景，不管是桌面摆放还是嵌入小型流水线的起始工位都能适配。从功能实现逻辑来看，它采用活塞式容积计量的核心结构，料斗采用大敞口锥底设计，上宽下窄的锥面角度经过反复校核，既保证粘稠膏体可以依靠自重顺利落料至活塞腔，不会在锥壁残留挂壁造成物料浪费，也方便操作人员快速补料、清洁料斗内壁，料斗与主机的连接采用快拆式卡箍结构，无需额外工具就能完成拆卸，

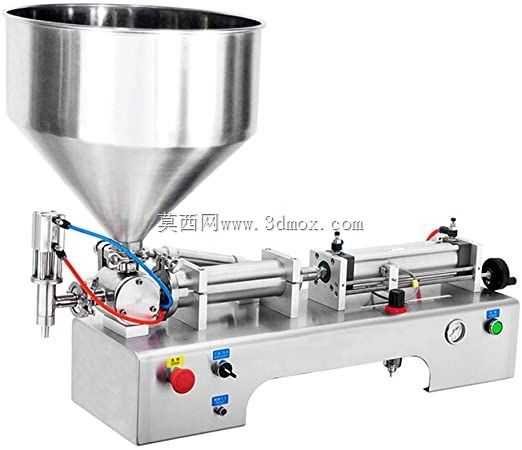

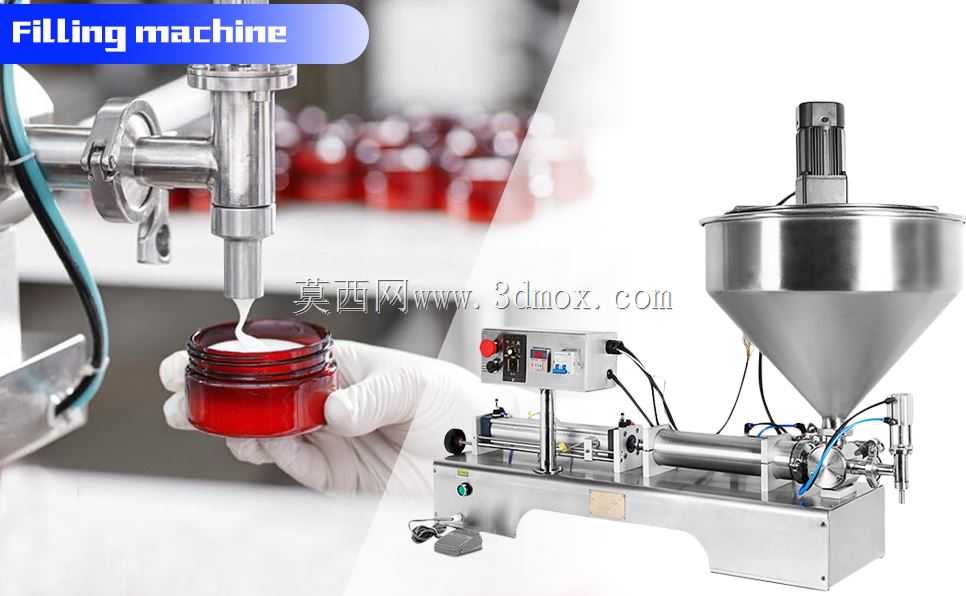

　　适配多品类物料换产时的清洁需求。计量调节部分通过调整活塞的行程来控制单次灌装量，行程调节机构设置在气缸侧端，带刻度标识的调节旋钮可以直观调整灌装剂量，覆盖小剂量几十毫升到大剂量升装级别的分装需求，计量误差可以控制在行业允许的±1%范围内，满足食品、日化行业的分装精度要求。气路控制部分采用标准气动元件布局，红蓝气管分别对应进气与回气回路，所有气路接头都采用快插式结构，方便后期维护更换气管，主机面板上设置了急停按钮、启动按钮、气压表，操作人员可以直观观察供气压力，压力不足时及时调整气源参数，避免因气压不稳导致的灌装量波动。出料喷嘴采用细长式防滴漏设计，灌装行程结束后阀芯会自动闭合，不会出现拉丝、滴漏问题污染包装容器外壁，

　　喷嘴的安装位置可以根据容器高度做上下微调，适配不同高度的瓶型、袋型包装。从安装边界来看，整机采用台式卧式布局，整体长度控制在一米以内，宽度不足半米，不需要额外做地基固定，直接放置在平整的工作台面即可使用，设备底部预留了四个安装孔位，如果需要固定在流水线支架上也可以通过螺栓锁紧，避免设备运行时的振动移位。设计过程中我们特意将所有电气、气动元件都布置在主机不锈钢台面的下方区域，台面以上只有料斗、灌装缸、喷嘴这些接触物料的结构，全部采用304不锈钢材质，既满足食品接触材料的卫生要求，也方便日常清洁时直接擦拭台面，不会有清洁死角残留物料。出料端的位置预留了足够的容器放置空间，操作人员既可以手持容器接料，也可以搭配小型输送带实现连续灌装，

　　单喷嘴的设计虽然产能不如多喷嘴设备，但结构更简单，故障率更低，对于小批量多品种的生产场景来说，换产时只需要更换对应口径的喷嘴、调整活塞行程即可，不需要做复杂的参数重置，单人就能完成全部操作，不需要额外配备专业的设备维护人员。气路驱动的设计也让设备更适合在有防爆要求的车间使用，比如分装酒精类、含挥发性成分的物料时，没有电气元件暴露在灌装区域，安全性更高。在结构细节上，活塞缸的密封件采用耐腐耐磨的食品级密封材质，长期往复运动也不会出现漏料问题，密封件的更换也采用卡槽式设计，不需要拆解整个缸体就能完成密封件更换，降低后期维护成本。料斗的容积设计为常规的几十升容量，既可以满足连续十几分钟的灌装需求不用频繁补料，也不会因为料斗过大导致物料长时间暴露在空气中出现沉淀、干结问题，尤其是针对酱料这类有固体颗粒的物料，合适的料斗容积也能减少颗粒沉降带来的灌装均匀性问题。整机的重心经过校核，全部集中在主机底座区域，即使料斗加满物料也不会出现倾翻风险，台式放置时的稳定性足够支撑日常高速往复的灌装动作，不会出现明显的晃动位移。
