爬坡式裙边挡条带式输送设备结构

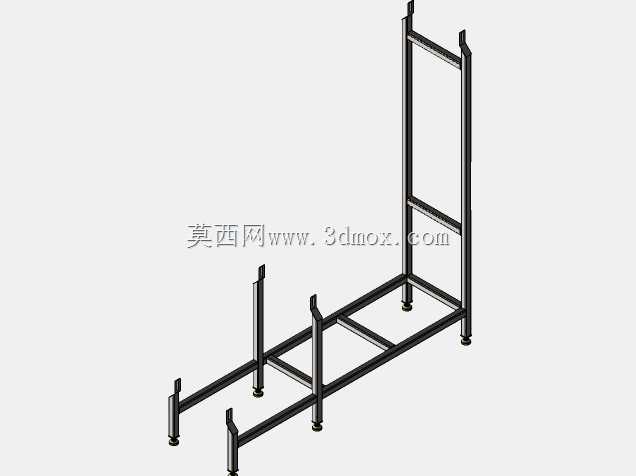

　　该款爬坡输送结构主要针对散料、小包装件的高低位转序场景设计，常见于食品加工、农副产品分拣、日化包装、五金小件加工的生产线衔接环节，可完成从低位接料点到高位加工设备、包装机进料口或者料仓的物料提升输送，避免散料在爬坡过程中出现滑落、撒料的问题。整体机架采用不锈钢方管焊接成型，支腿配置可调脚杯，可适配地面不平整的车间安装场景，安装时可通过调整脚杯高度修正机架水平度，避免皮带运行出现跑偏问题。机架倾斜段的角度设置在35度以内，兼顾输送效率与物料防滑需求，若输送流动性较好的颗粒散料，可配合裙边与挡条的高度参数调整，进一步提升爬坡角度上限，减少设备整体占地长度。

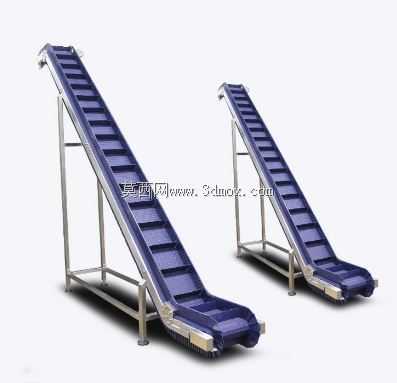

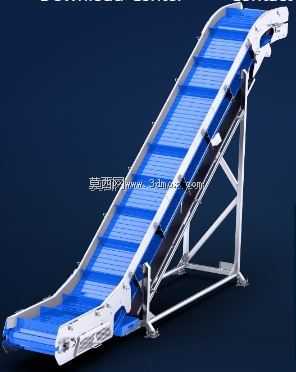

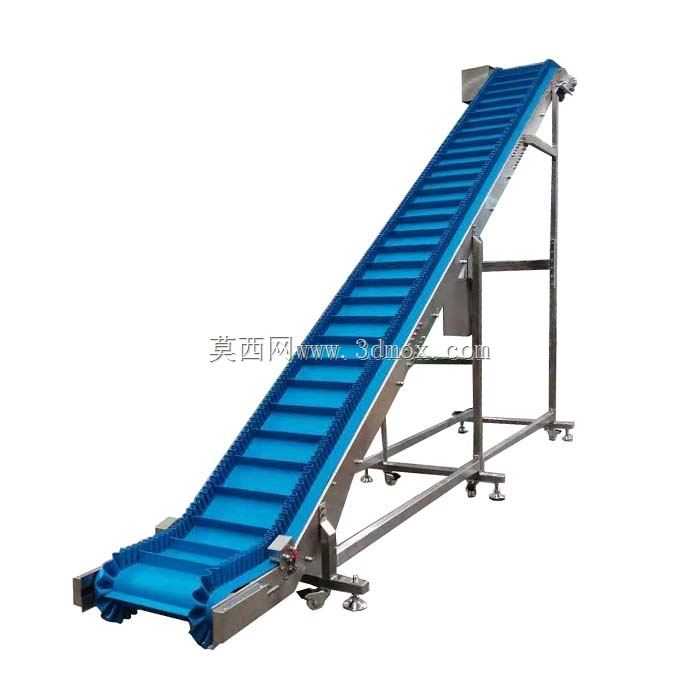

　　皮带采用蓝色裙边挡条结构，两侧裙边高度根据输送物料的堆积密度设置，挡条为横向等距布置，间距可根据单次输送的物料体积调整，挡条与皮带采用热硫化粘接工艺，避免长期运行出现挡条脱落的问题；皮带两侧的导向条嵌入机架两端辊筒的导向槽内，运行过程中可限制皮带横向位移，降低跑偏故障概率。驱动端设置在机架高位出料侧，采用减速电机直接驱动主动辊的结构，减少链传动带来的维护点，主动辊表面包胶处理，增大与皮带的摩擦力，避免重载启动时出现皮带打滑；低位从动辊配置张紧调节机构，通过两侧的调节螺栓调整皮带张紧度，张紧行程预留足够余量，可抵消皮带长期运行产生的塑性伸长量。

　　机架中部设置多组托辊组件，上分支托辊采用槽型结构，承托载料段皮带，避免物料重量导致皮带下凹变形，下分支采用平托辊承托回程段皮带，减少皮带运行的抖动。设备两侧的护板采用快拆式安装结构，日常清理皮带残留物料、维护托辊时无需拆卸整体机架，仅需拆开对应位置的护板即可操作。接料端设置水平进料段，可直接对接振动给料机、人工投料台或者前段平皮带输送机的出料口，出料端设置斜向出料导板，物料可顺着导板滑入下一工位，避免出料时出现物料抛洒。

　　安装边界方面，设备整体宽度根据皮带宽度设置，两侧预留100mm的机架与护板安装空间，长度方向根据提升高度与爬坡角度核算，高位出料端的高度可根据对接设备的进料口高度调整支腿长度，低位进料端的高度通常设置在700-900mm，适配人工投料或者常规低位出料设备的对接需求。设计过程中需核算机架的整体刚性，倾斜段与水平段的焊接位置需加焊加强筋，避免满载运行时机架出现晃动；辊筒的同轴度公差需控制在合理范围内，减少皮带运行的侧向力；所有与物料接触的部位均做圆角打磨处理，避免残留物料滋生卫生死角，适配食品类生产场景的卫生要求。日常运行过程中，需定期检查皮带张紧度、裙边与挡条的粘接状态，及时清理辊筒与皮带之间夹带的物料碎屑，避免异物卡滞导致皮带磨损或者跑偏。
