圆形贴标机循环器安装基座结构设计

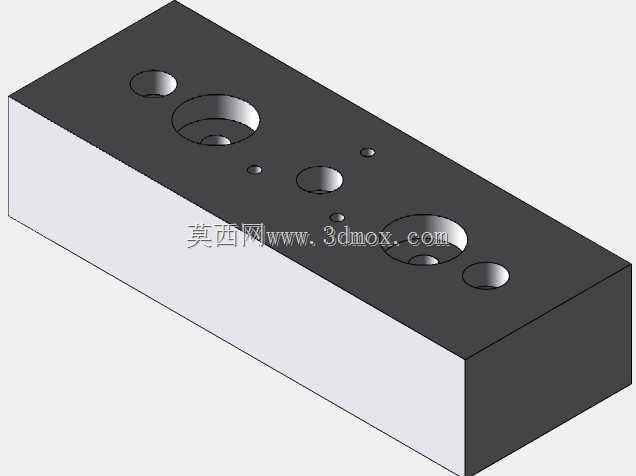

　　在快消品、医药、日化等行业的包装后段工序中，圆形瓶体贴标一直是产线适配的高频需求，这类贴标作业要求设备在连续运转状态下，能稳定完成标签送料、剥离、贴合、滚压的全流程动作，而循环器作为贴标机内部实现标签带循环输送、工位精准切换的核心组件，其安装基座的结构合理性直接决定了整套循环机构的运行精度与长期稳定性。本次呈现的构件正是圆形贴标机循环器的专用安装基座，作为循环机构与设备主框架之间的连接载体，这个长方体结构的安装块承担着定位循环器组件、承载传动载荷、保障各轴系同轴度的核心作用。从结构设计逻辑来看，基座整体采用矩形钢块加工成型，这种实心块体结构相比拼接式安装座，能更好地吸收循环器高速运转时产生的振动，避免长期运行后出现连接松动、

　　工位偏移的问题。基座顶面分布的多组不同直径孔位，是设计阶段经过反复公差匹配确定的：其中两组大直径沉孔为循环器主轴的安装定位孔，沉孔结构设计既可以保证主轴轴承座的安装面贴合度，又能对轴承外圈形成径向限位，避免传动过程中出现轴系窜动；分布在大孔周边的小直径通孔为循环器附属组件的固定孔，包括标签导向辊支架、张力调节弹片安装位、检测传感器固定位，这些孔位的位置度公差严格控制在0.02mm以内，确保各附属组件安装后与主轴的相对位置精度，避免标签送料过程中出现跑偏、褶皱问题。在安装边界设计上，基座的长宽尺寸完全匹配贴标机主安装板的预留安装空间，底面采用全平面精加工处理，表面粗糙度达到Ra1.6，安装时可直接与设备框架的安装面贴合，

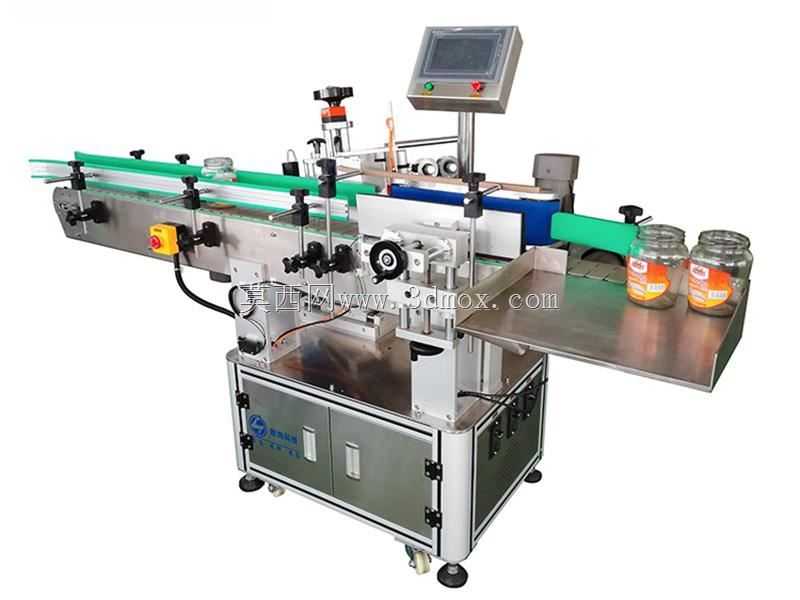

　　无需额外加装调整垫片，降低现场装配的调试难度；基座的厚度尺寸经过载荷校核确定，既能满足主轴安装的深度要求，又不会过度占用设备内部的走线空间，基座侧面预留的穿线缺口可方便传感器、驱动电机的线缆排布，避免线缆与运动部件产生干涉。从实际应用场景来看，这类安装基座多用于中高速圆形贴标机的循环工位，适配每分钟60-120瓶的贴标产能，在连续24小时运转的产线工况下，基座的刚性结构能保证循环器的工位重复定位精度控制在0.1mm以内，确保标签贴合位置偏差不超过0.5mm，满足食品、医药行业对包装贴标的精度要求。设计过程中还充分考虑了加工工艺性，所有孔位均采用钻、铰、锪的常规机加工工序即可完成，无需特殊工装夹具，降低零件的加工成本；孔口处均做了0.

　　5mm的倒角处理，既可以去除加工毛刺，又能在安装组件时起到导向作用，提升装配效率。不同于通用型安装块，这个基座的孔位排布完全针对圆形贴标机循环器的结构特点定制，不存在多余的安装孔位，避免了错装的风险，同时块体的边角处均做了R2的圆角处理，防止装配过程中锐边划伤操作人员，也避免应力集中导致的块体开裂问题。在实际设备调试过程中，这种一体式基座的优势十分明显：相比薄钢板弯折的安装支架，它不会因为循环器启停时的冲击产生形变，长期运行后不需要反复重新校准位置，大幅降低了设备的后期维护频次；同时基座的实心结构能有效阻隔传动噪音的传递，降低设备运转时的整体噪音水平，改善车间作业环境。针对不同规格的圆形贴标产品，只需要更换对应工位的贴合模具，不需要调整这个基座的安装位置，就能适配直径30mm到120mm范围的圆形瓶体贴标作业，具备较好的产线适配性。
