半自动圆瓶不干胶贴标设备结构设计

　　这款半自动贴标设备主要面向中小批量生产的包装工序场景，常见于食品、日化、医药行业的小型生产车间、实验室打样或是小作坊式生产单元，用来解决圆柱状容器的不干胶标签粘贴作业，替代纯人工贴标存在的贴附位置偏差、褶皱、气泡、效率低下的问题，适配玻璃圆瓶、塑料PET圆瓶、金属圆柱罐等多种材质的柱状工件，可完成全周贴标、半周贴标以及正背双标的贴附作业。

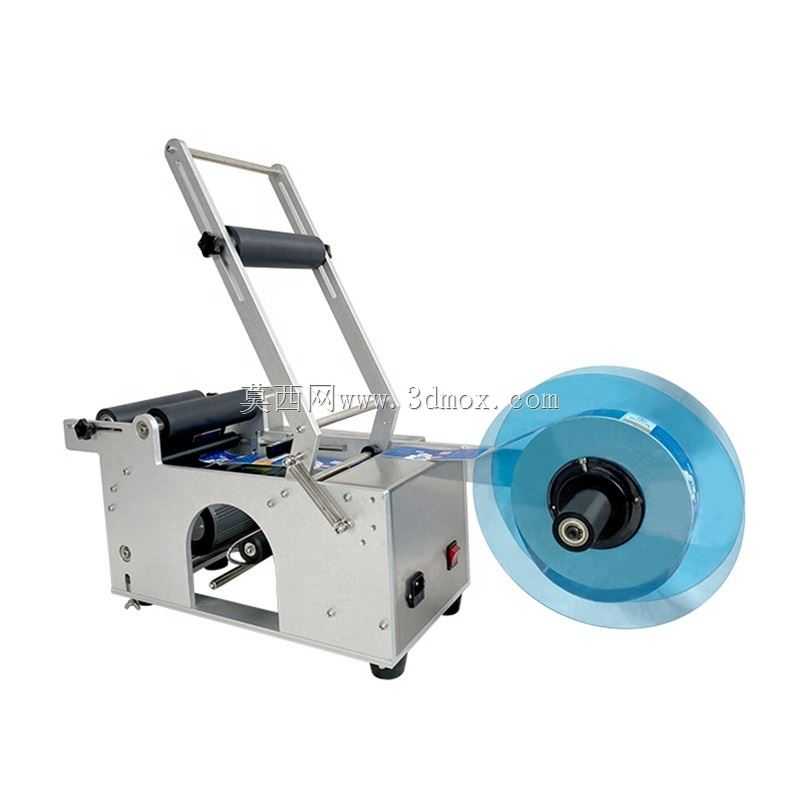

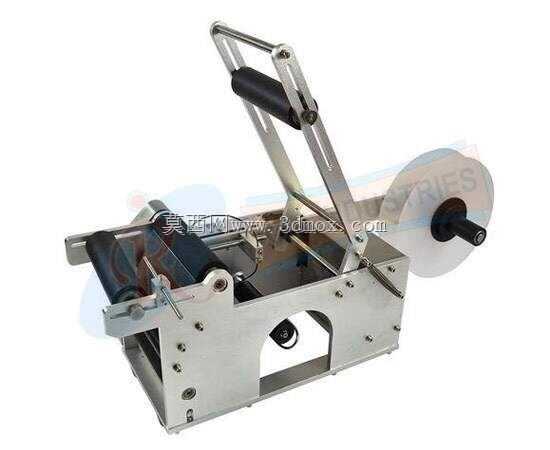

　　从结构设计逻辑来看，设备采用台式紧凑型布局，整体机架采用钣金折弯一体成型的箱体结构，底部配置四个可调防滑橡胶脚杯，既可以抵消作业时的轻微振动，也能适配不平整的工作台面安装，整机放置边界仅需占用常规工作台0.3平方米左右的面积，不需要额外的地基固定或是复杂的管线布设，接入常规民用电源即可投入使用，转场移动十分便捷，非常适合多工位轮换、小批量多品类的生产需求。

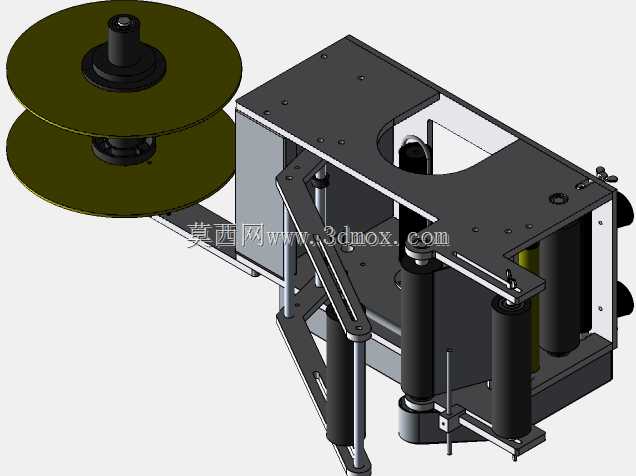

　　设备的标签供料机构布置在机身右侧，采用悬臂式料卷安装轴，适配标准卷装不干胶标签，料卷轴向位置可通过挡圈调节，适配不同宽度的标签卷，标签牵引路径上配置了导向辊、张紧机构以及剥离板，张紧机构采用重力自适应结构，不需要复杂的张力参数调试，标签牵引过程中可自动维持合适的张紧力，避免标签拉断或是松垂跑偏，剥离板采用锐角折弯结构，保证标签底纸经过时标签能够顺利脱离底纸，精准贴合到工件表面。

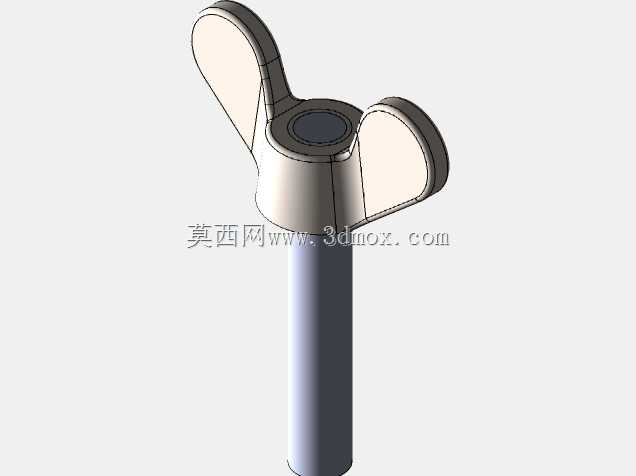

　　工件贴标工位设置在机身中部的托辊组上，两根平行的包胶托辊作为工件的承载旋转机构，托辊表面采用软质橡胶材质，既可以增加和工件表面的摩擦力，带动工件匀速旋转，也能避免划伤工件表面，托辊间距可通过侧面的调节旋钮调整，适配不同直径的圆瓶工件，覆盖常规小口径口服液瓶到大口径食品罐的贴标尺寸需求。上部的压合机构采用可翻转的悬臂结构，压辊同样采用软质包胶材质，作业时压下可将标签均匀压合在工件表面，排出标签和瓶身之间的空气，避免贴标后出现气泡、褶皱问题，悬臂的抬起高度可通过锁紧旋钮调节，适配不同高度的工件，非作业状态下可将悬臂完全抬起，方便工件取放和标签卷的更换操作。

　　设备的操控单元全部集成在机身侧面的面板上，仅设置电源开关、启动按钮以及速度调节旋钮，操作逻辑十分简单，不需要操作人员具备复杂的设备调试能力，短时间培训即可上手作业。作业时操作人员仅需将待贴标工件放置在托辊组上，扳下压合悬臂，触发启动开关后托辊带动工件匀速旋转，标签同步被牵引送出，剥离后的标签在压辊的作用下逐步贴合到旋转的工件表面，达到设定的贴标长度后设备自动停止，操作人员抬起悬臂取出完成贴标的工件即可，单工位作业效率可达每小时数百件，相比纯人工贴标，贴标位置精度可控制在±1mm范围内，贴附平整度大幅提升。

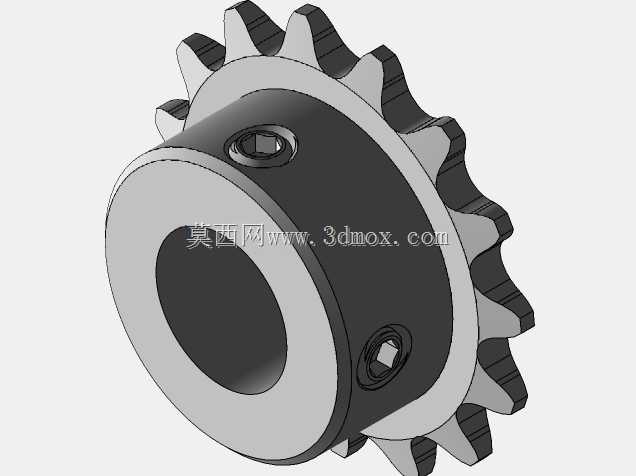

　　设计过程中充分考虑了小型生产场景的维护需求，设备的所有传动辊轴都采用快拆式结构，不需要专用工具即可拆卸清理，日常仅需定期清洁辊轴表面的胶渍、灰尘，检查标签路径是否有异物即可，没有复杂的维护保养要求。机身内部的传动结构采用同步带传动，传动平稳噪音低，长期使用也不会出现润滑油污污染工件或是标签的问题，适配食品、医药这类对卫生要求较高的生产场景。设备的标签检测采用机械式触发结构，相比光电检测结构成本更低，对使用环境的适应性更强，在粉尘、轻微潮湿的车间环境下也能稳定工作，不会因为环境光干扰、传感器积灰出现误触发的问题，整体结构的可靠性更高，后期维护成本极低。
