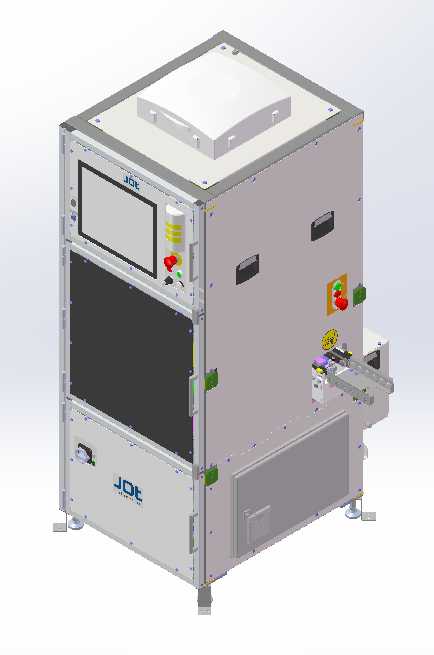

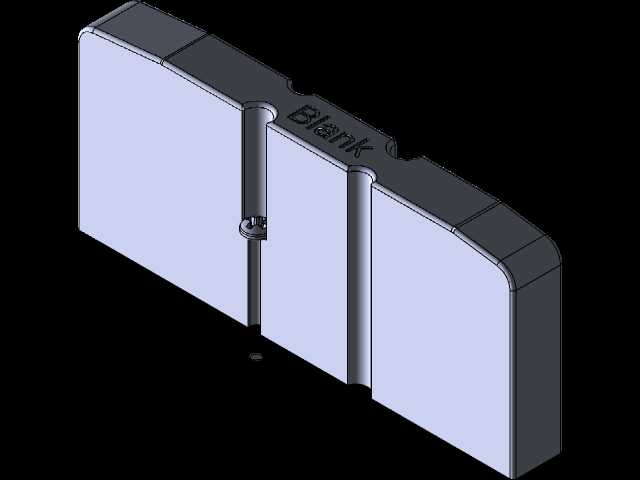

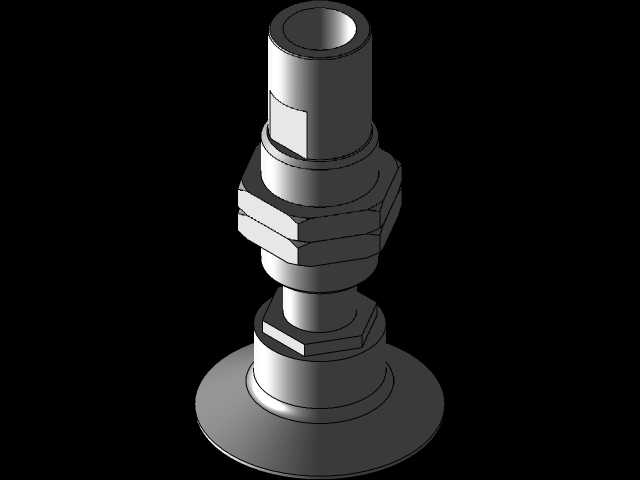

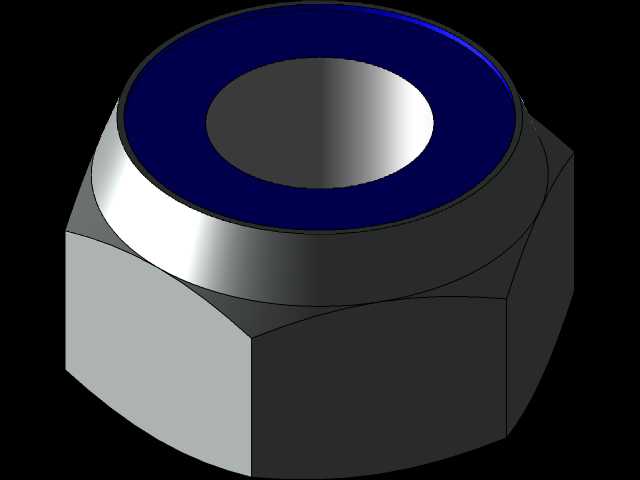

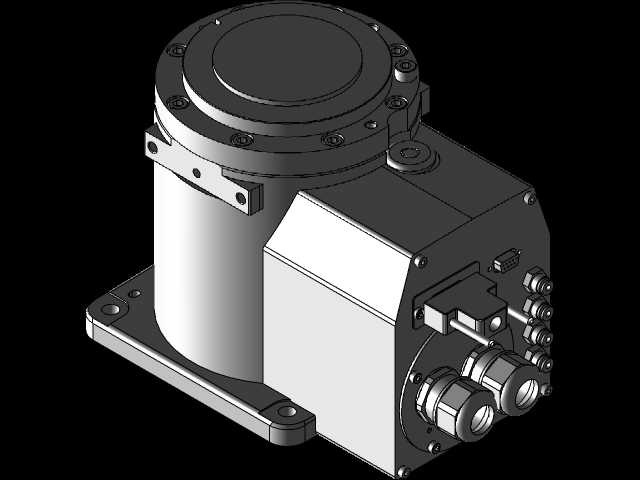

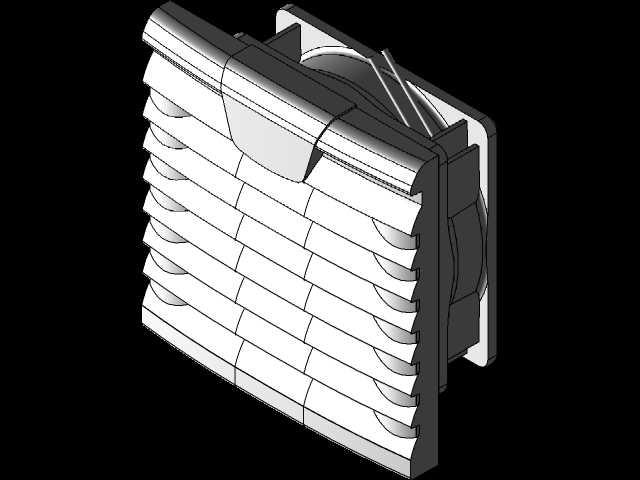

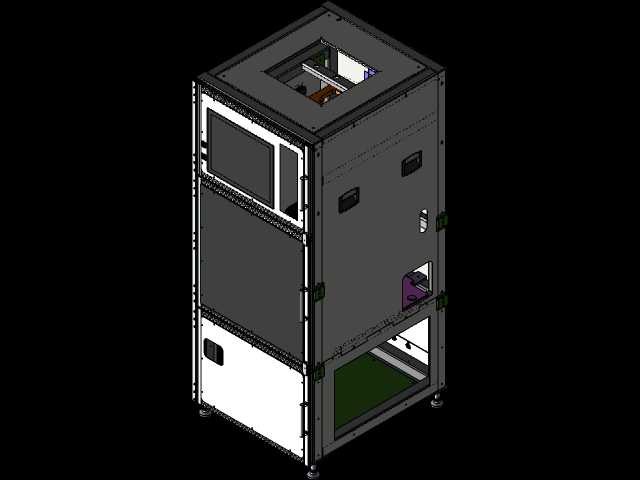

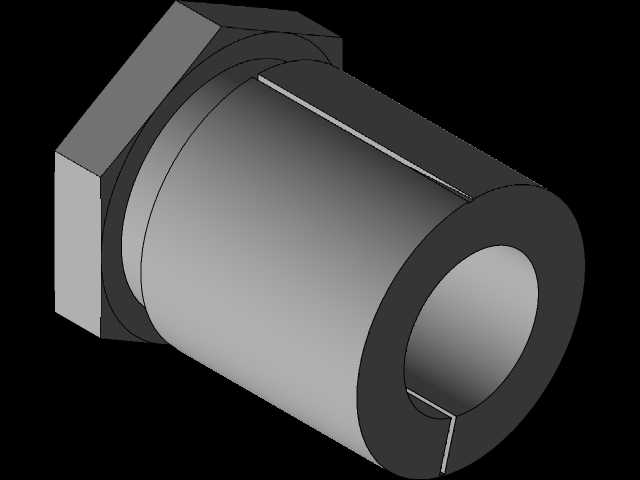

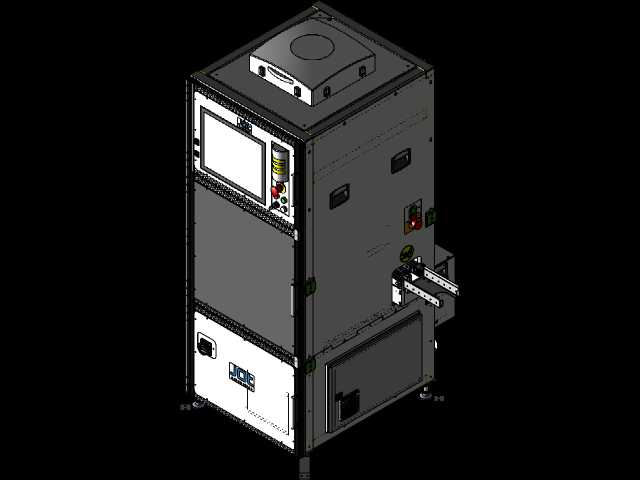

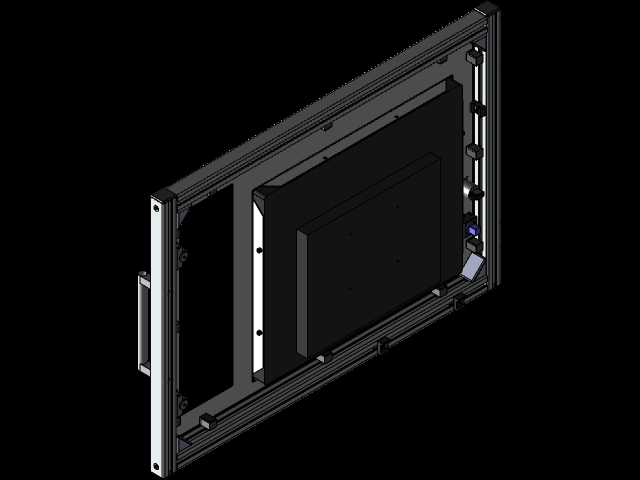

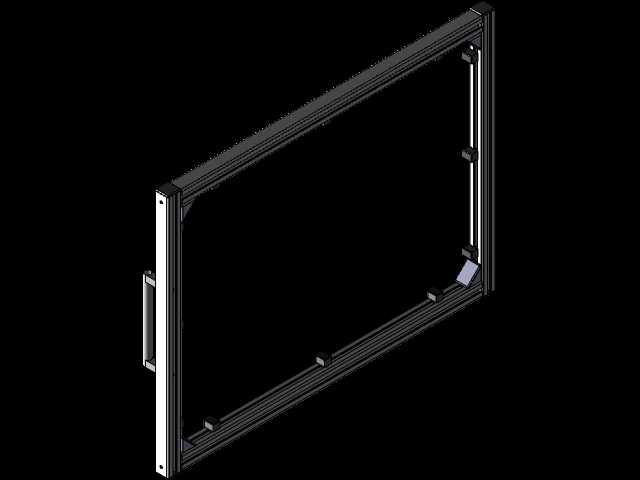

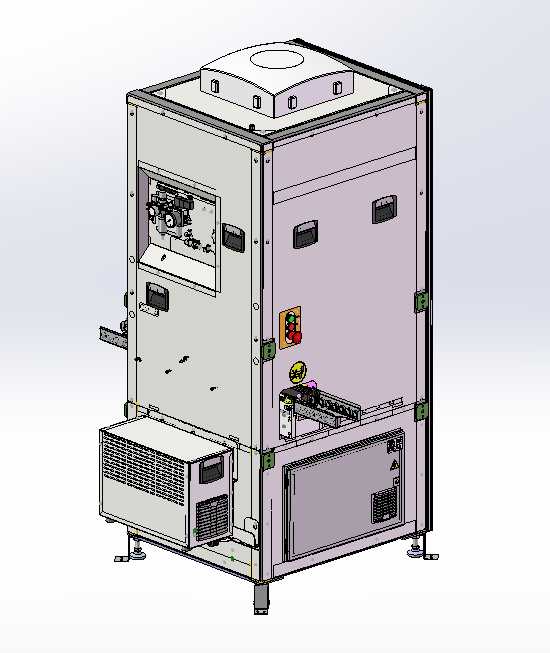

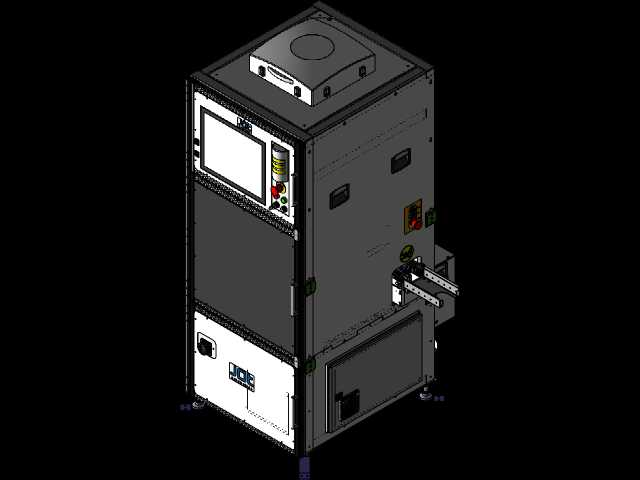

紧凑型产线集成式自动贴标设备结构

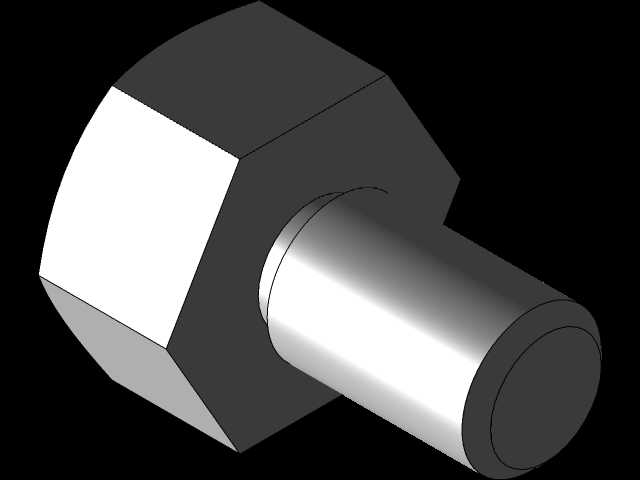

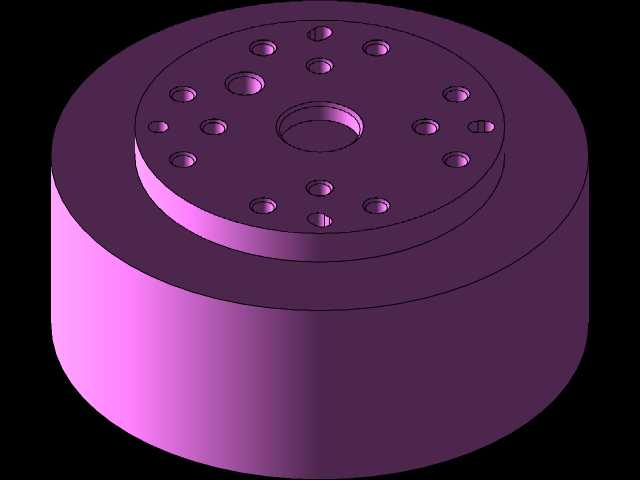

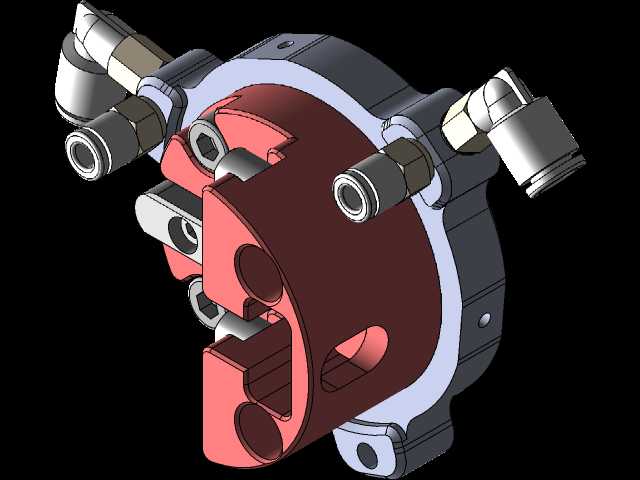

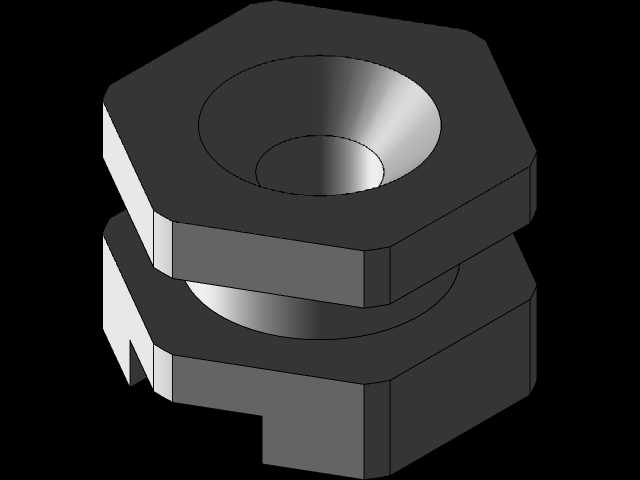

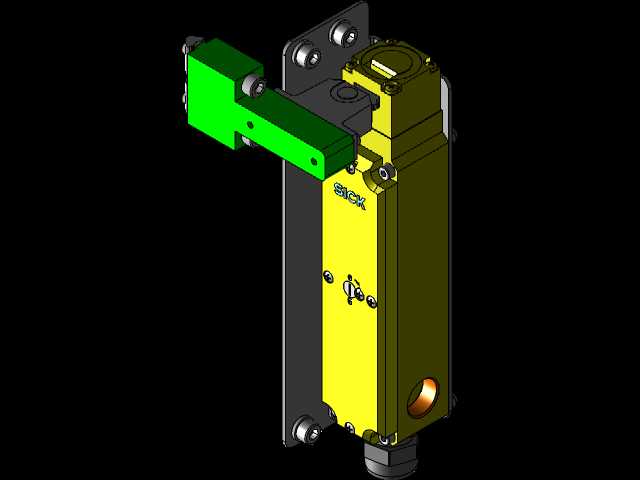

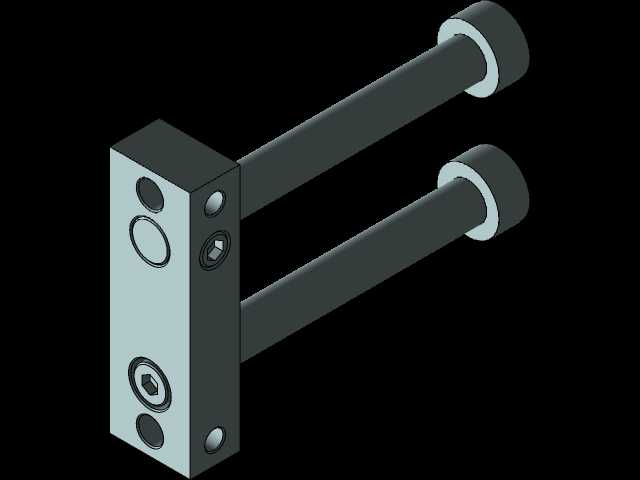

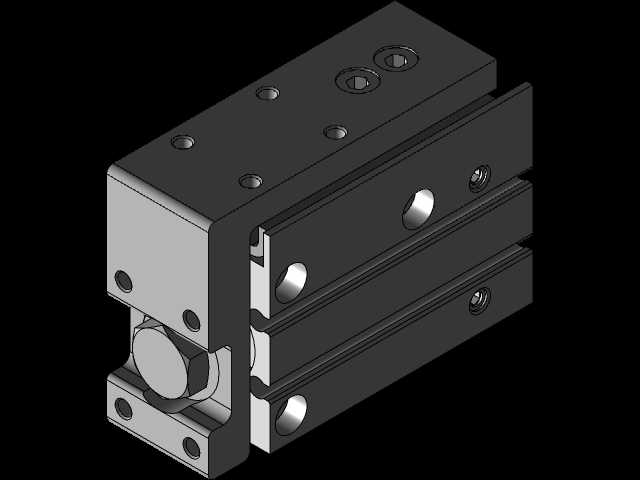

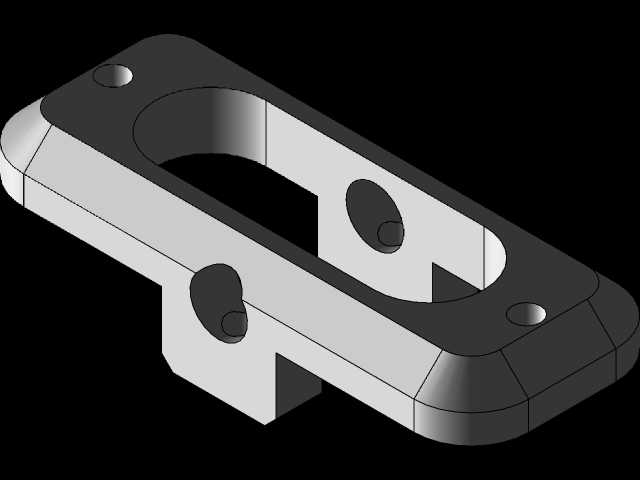

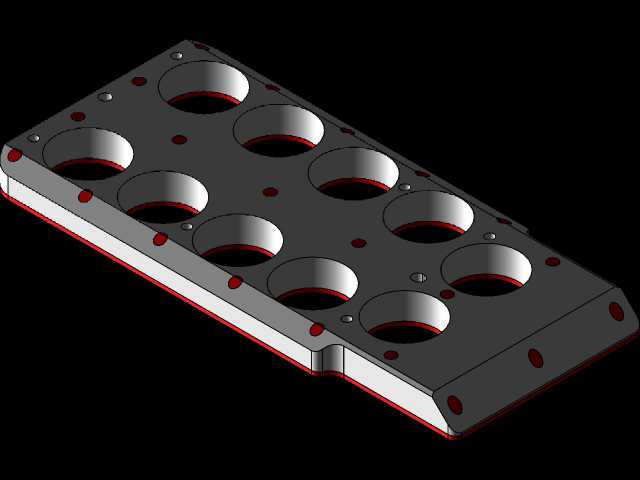

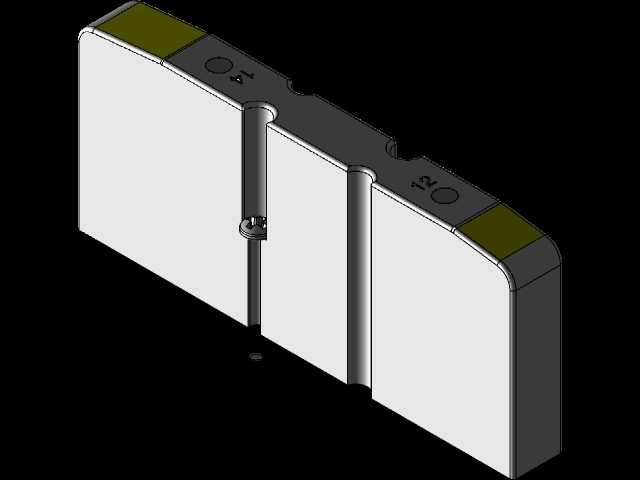

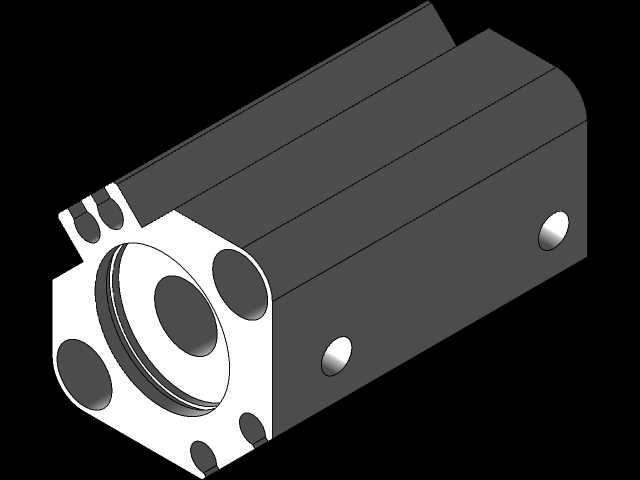

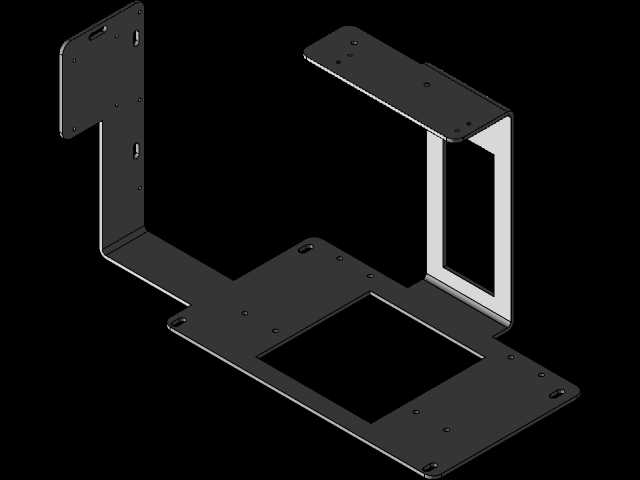

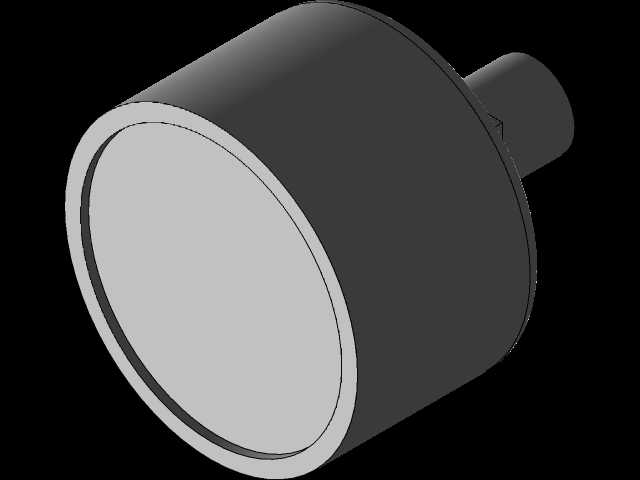

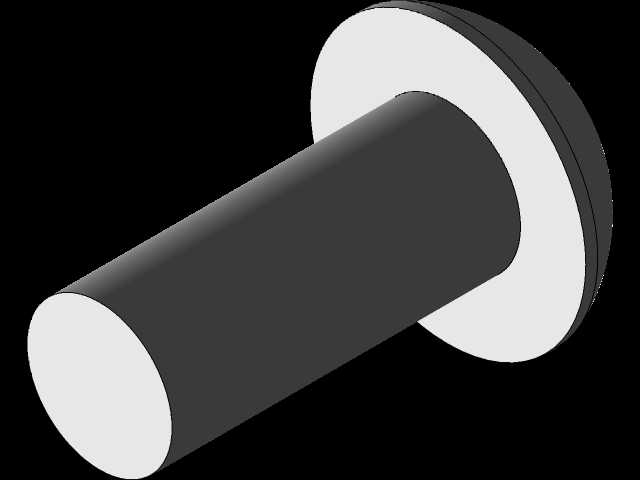

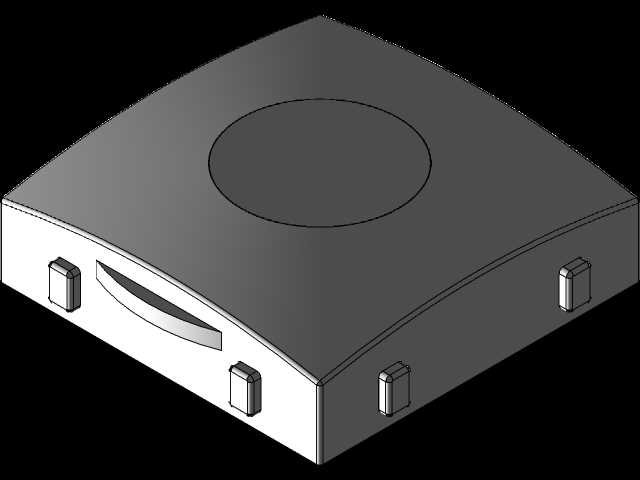

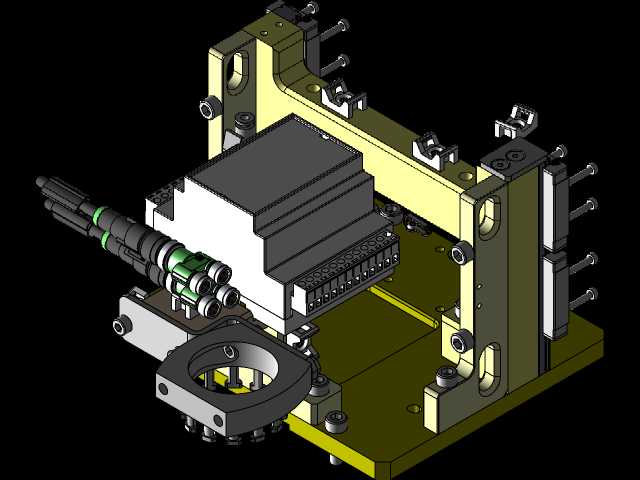

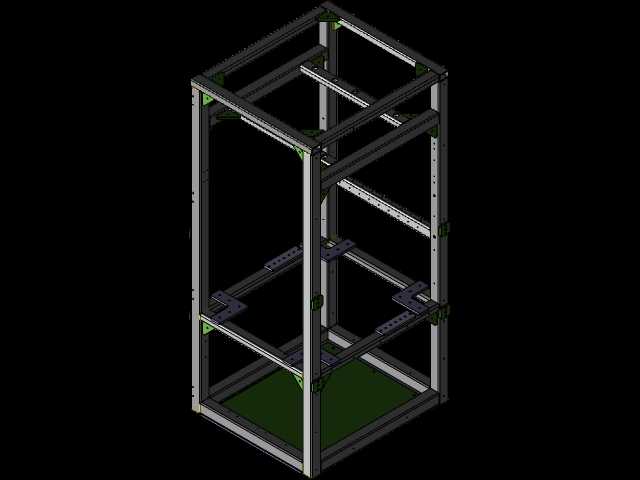

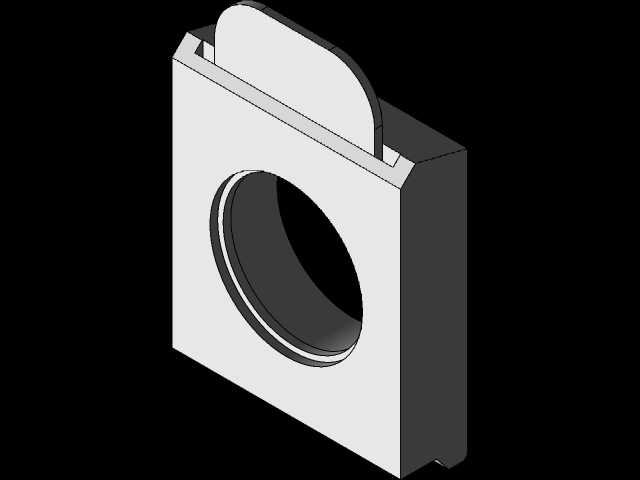

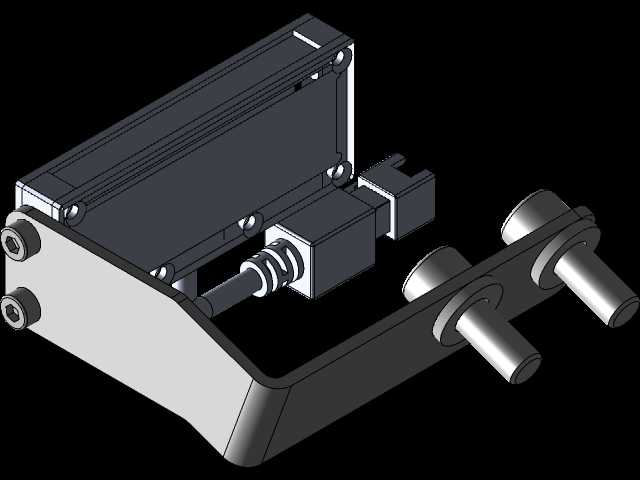

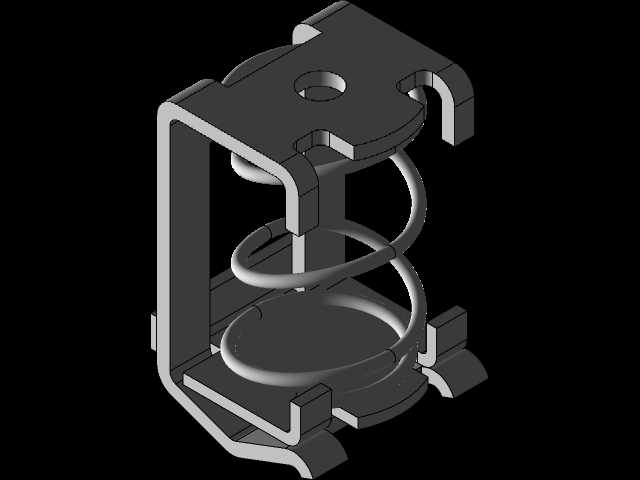

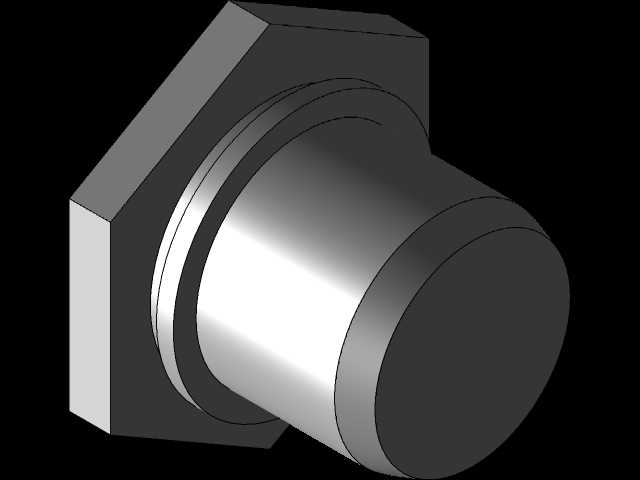

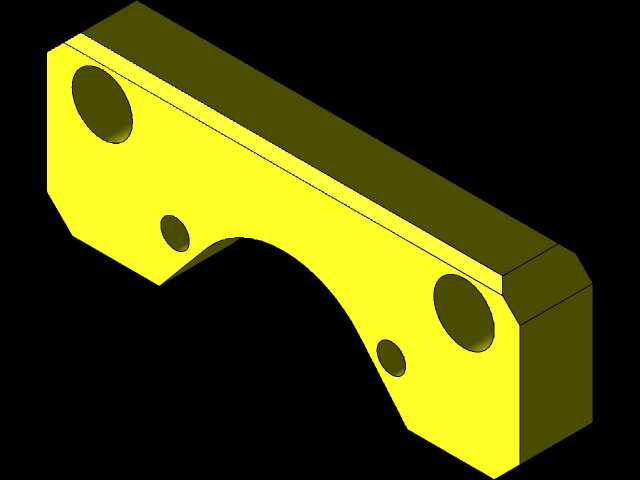

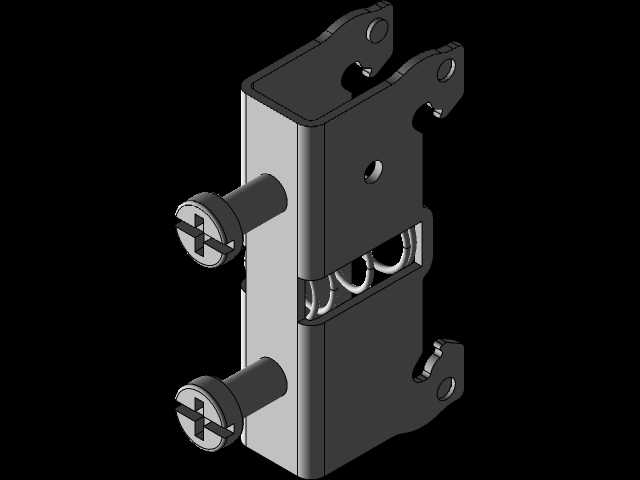

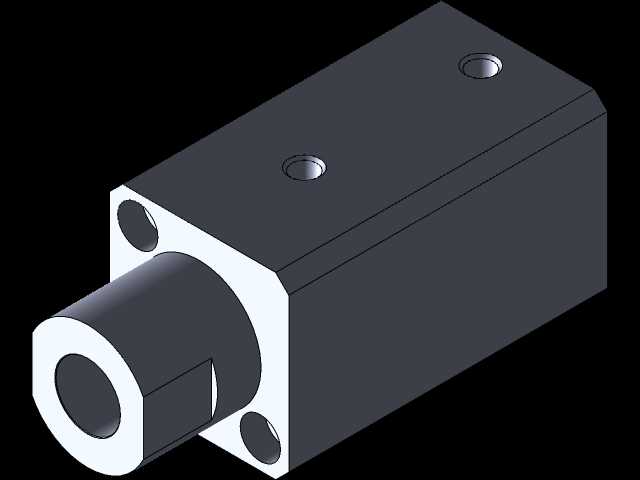

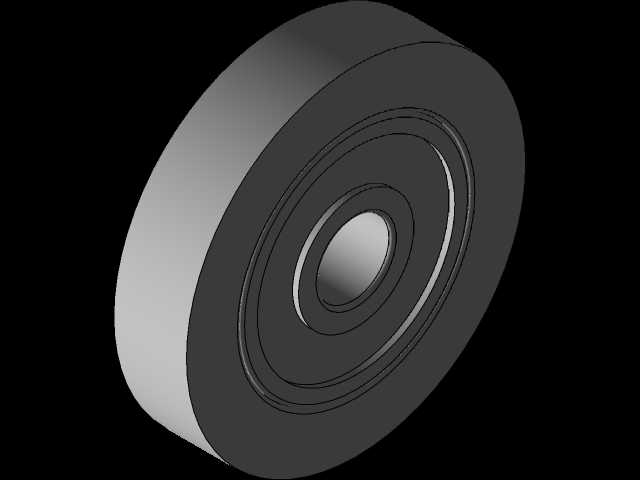

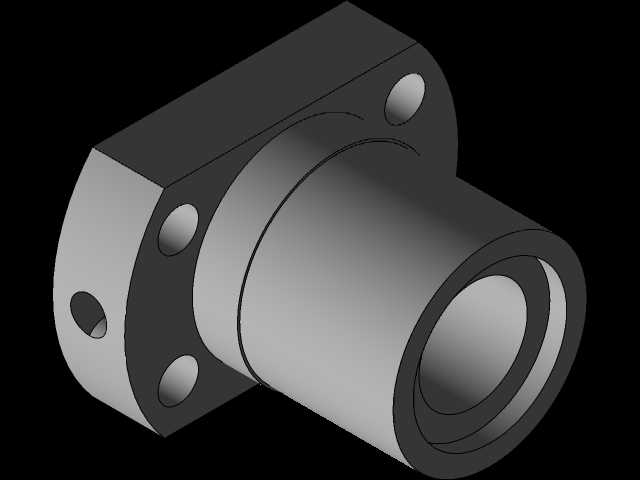

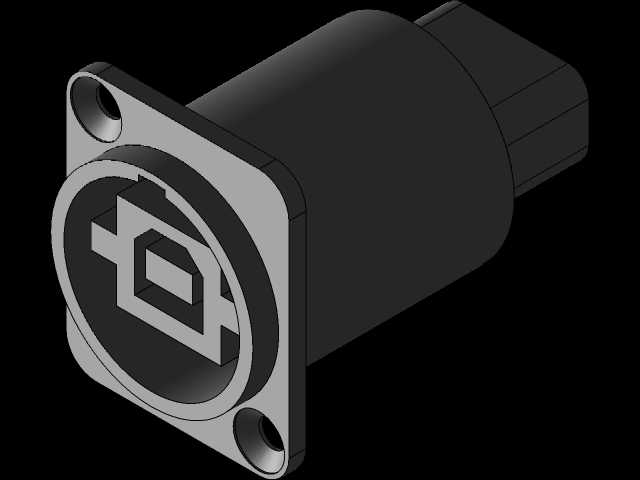

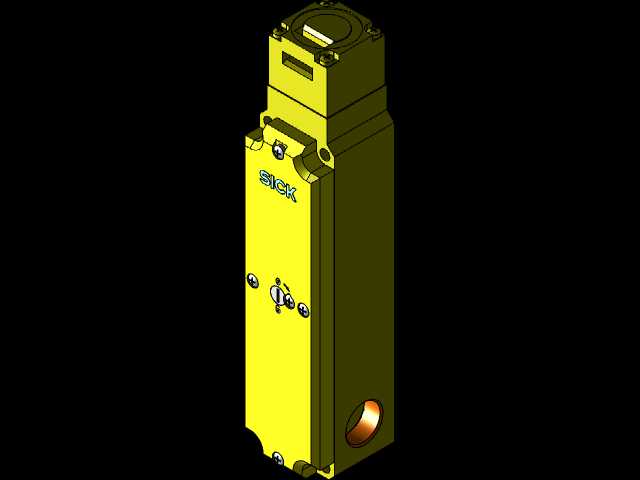

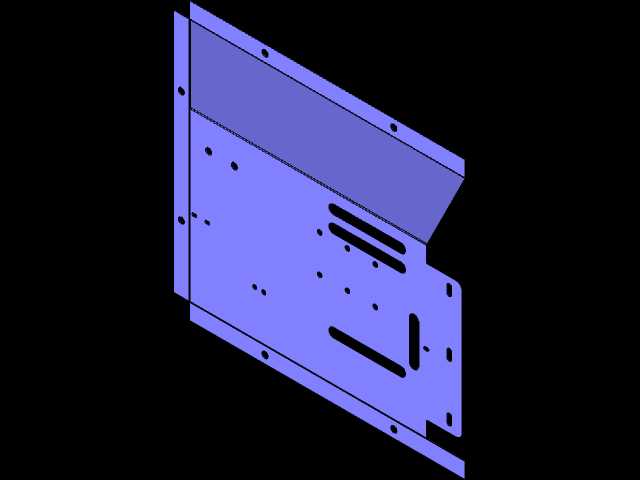

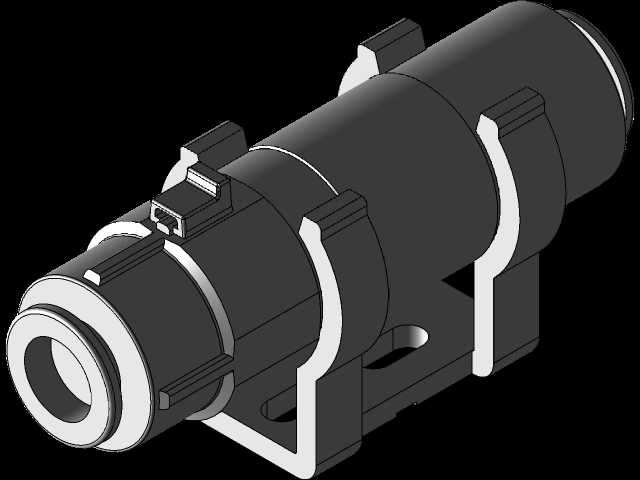

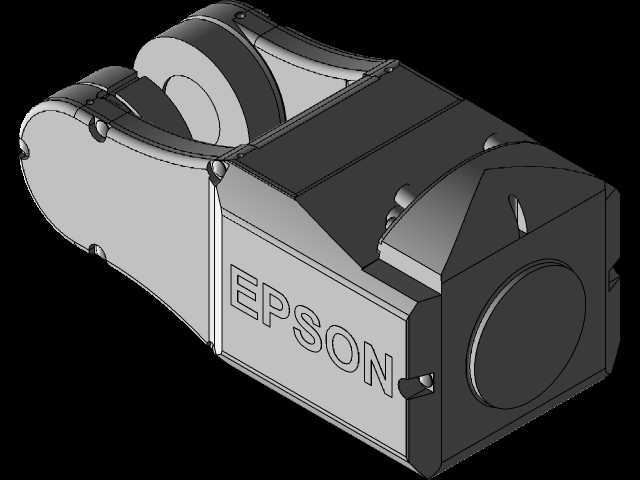

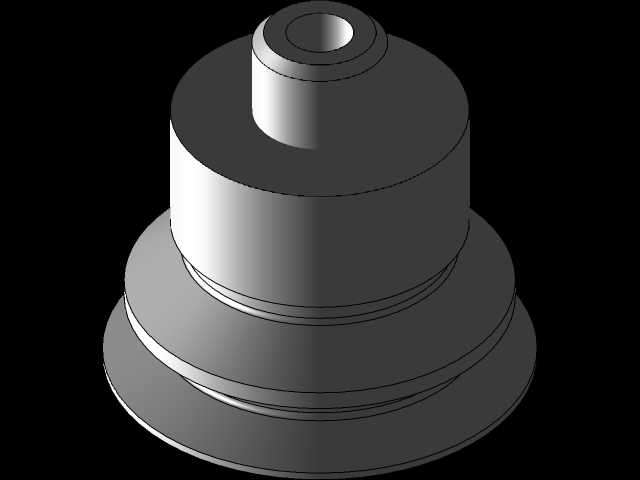

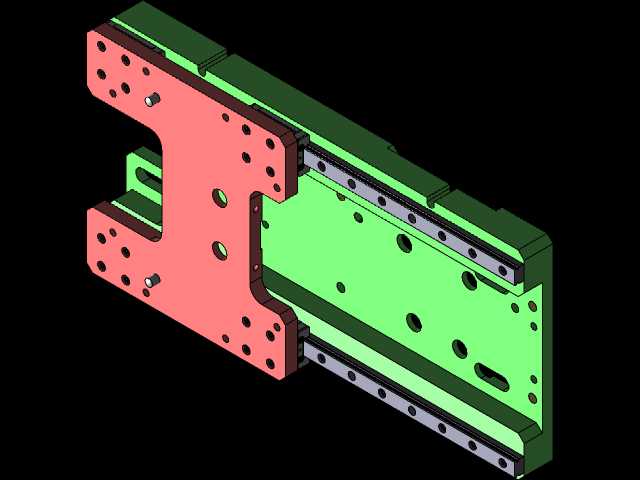

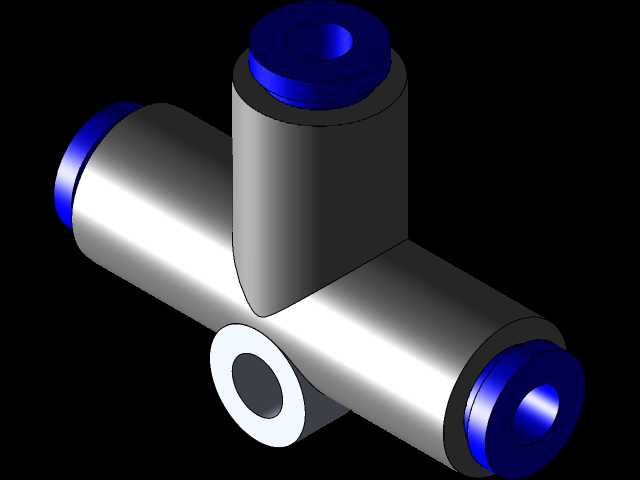

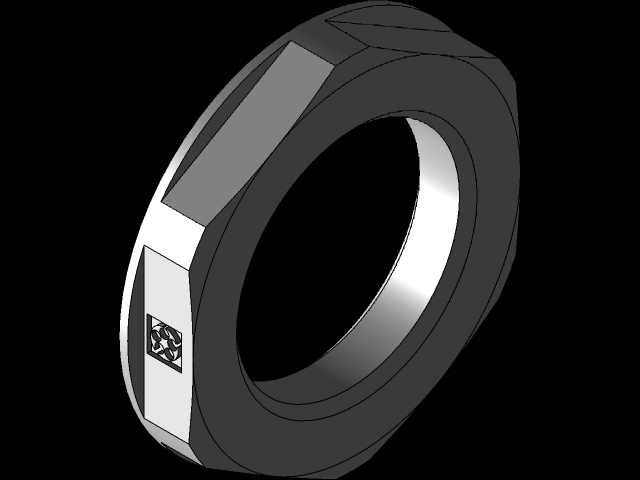

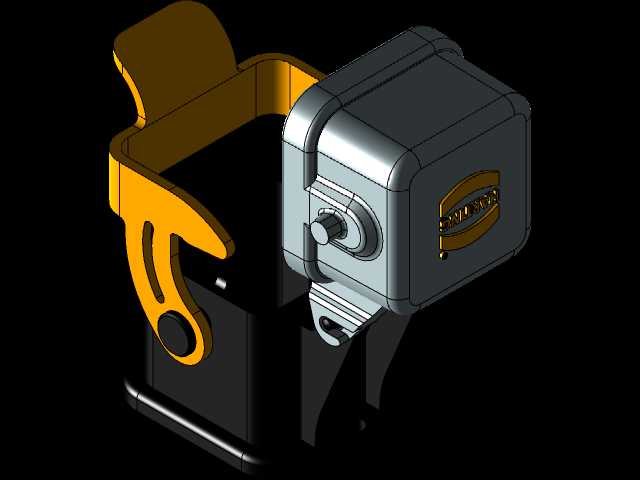

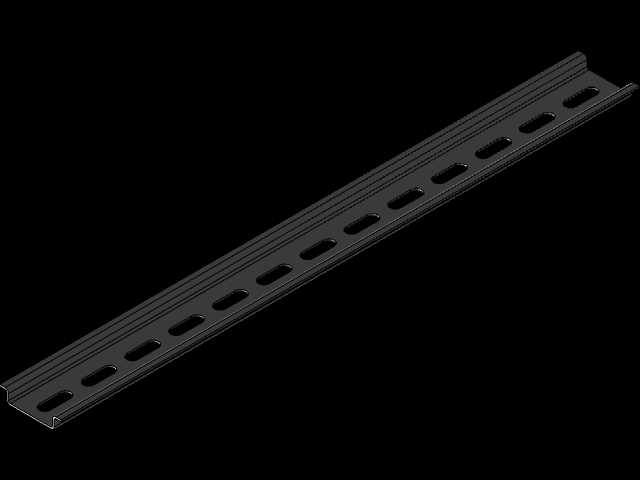

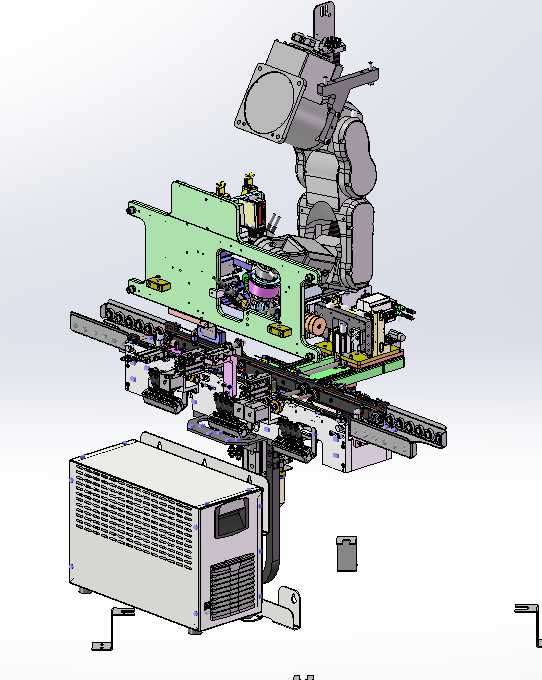

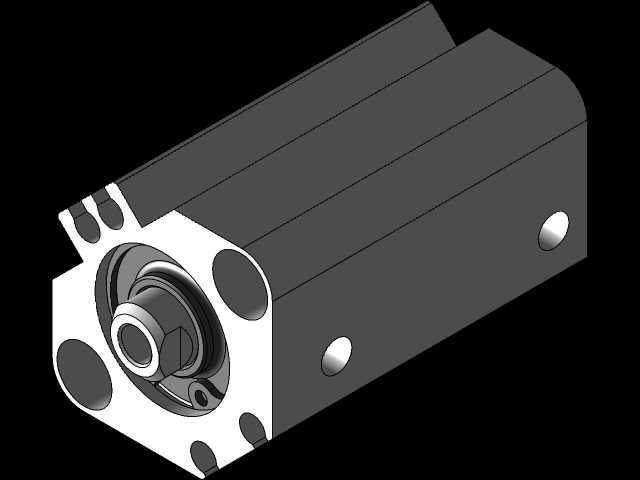

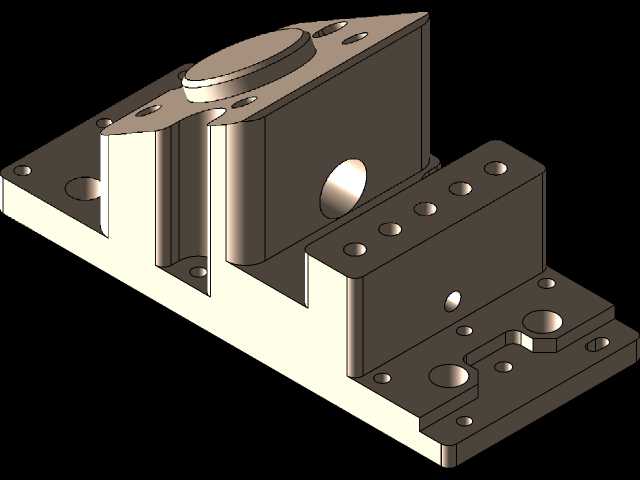

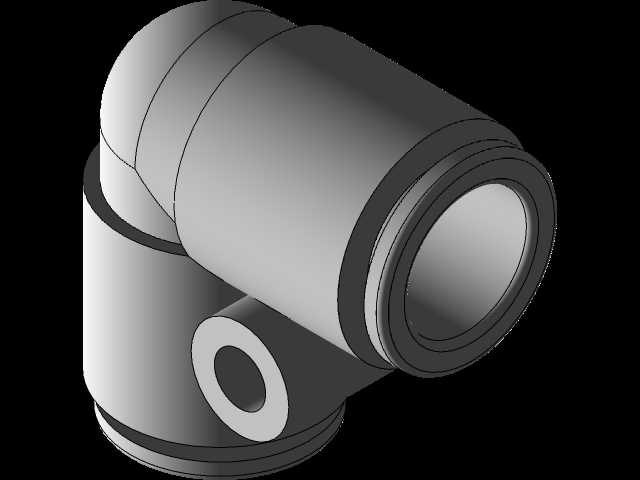

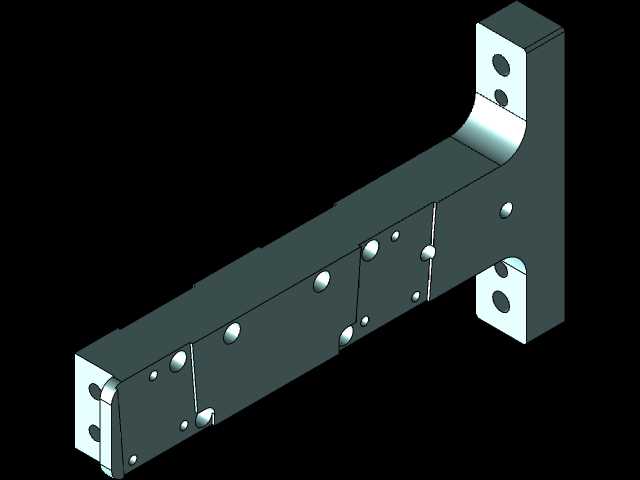

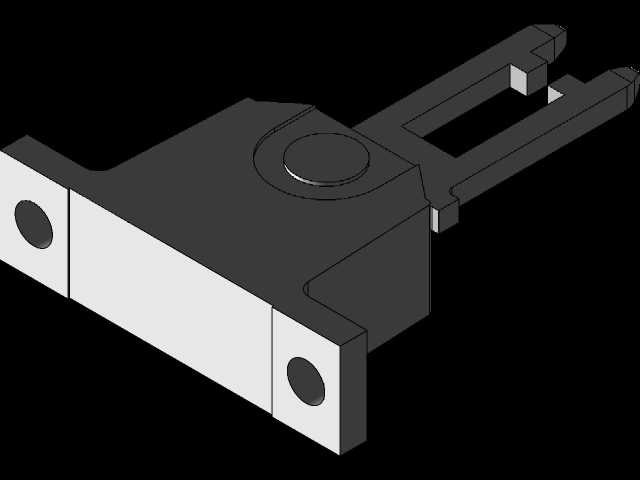

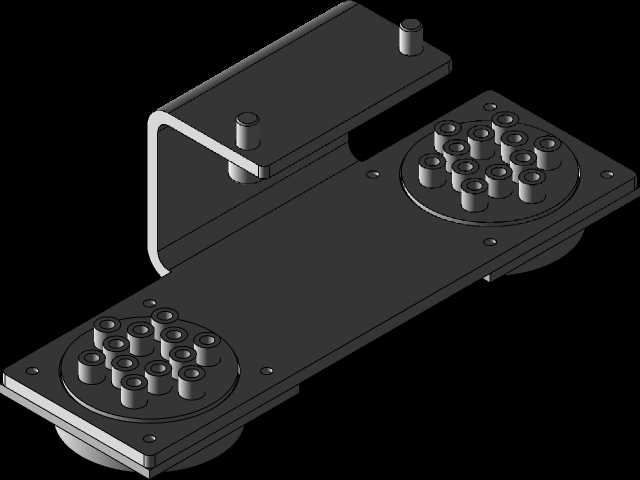

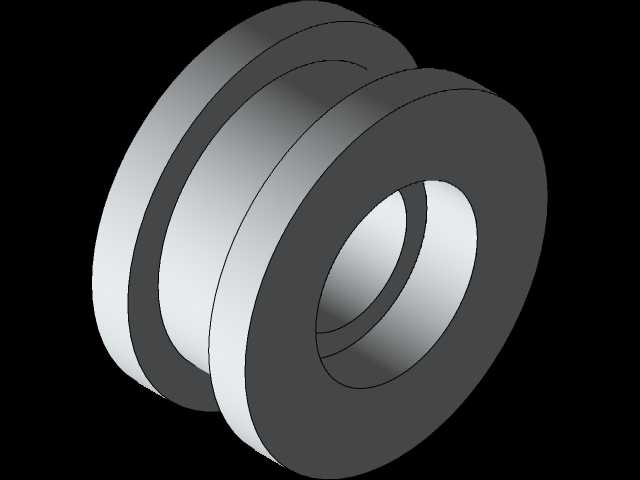

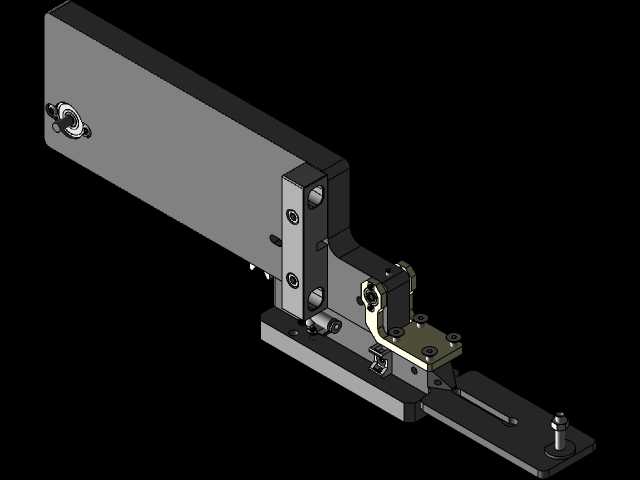

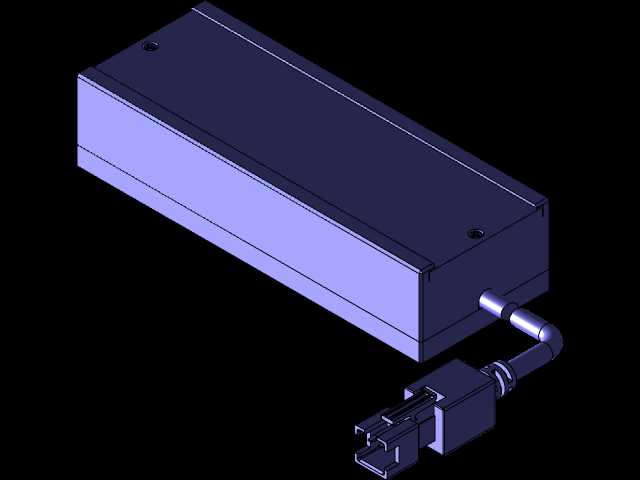

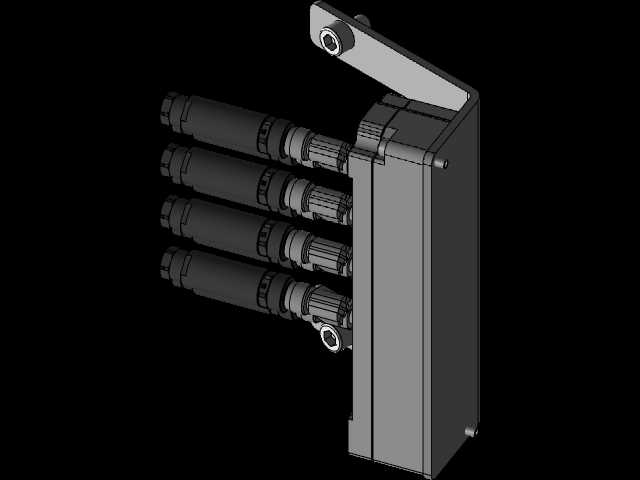

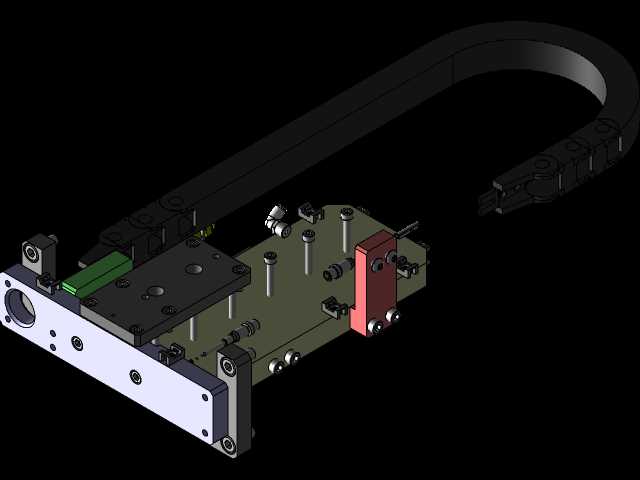

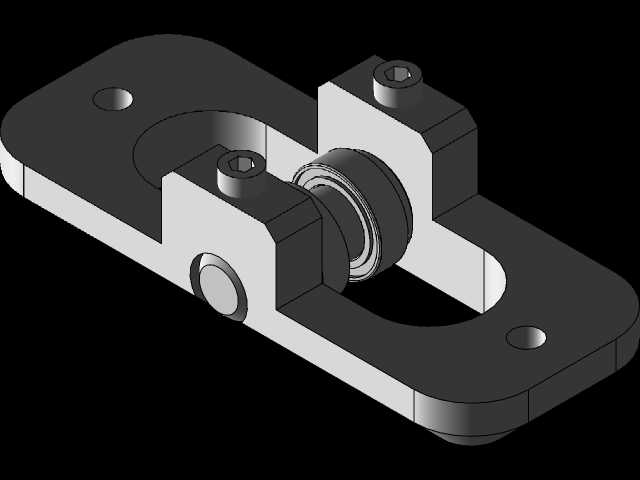

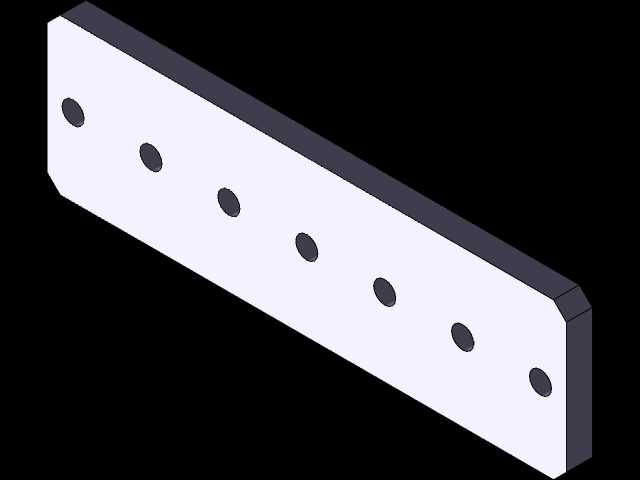

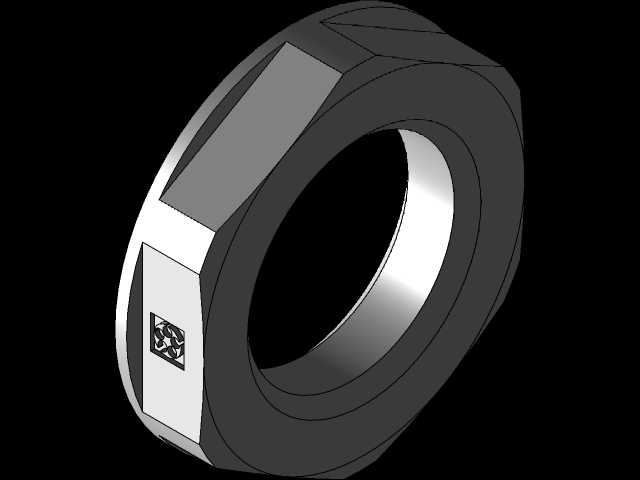

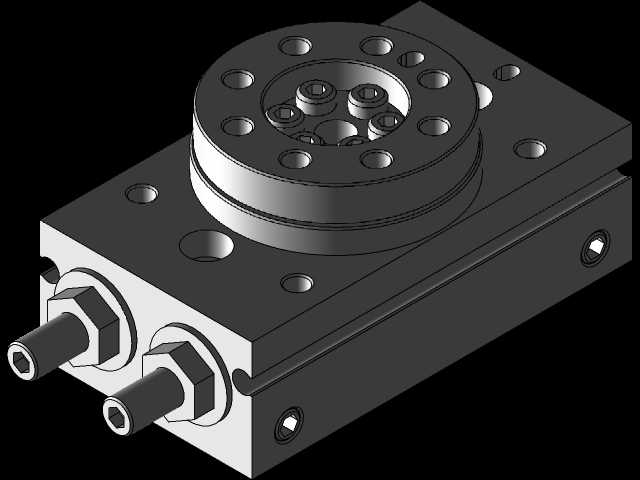

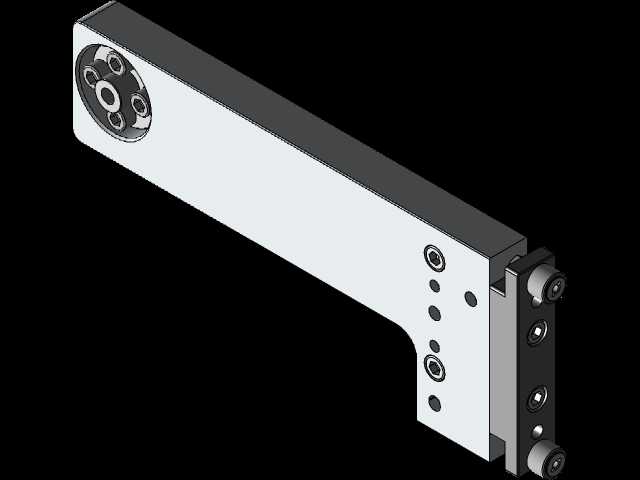

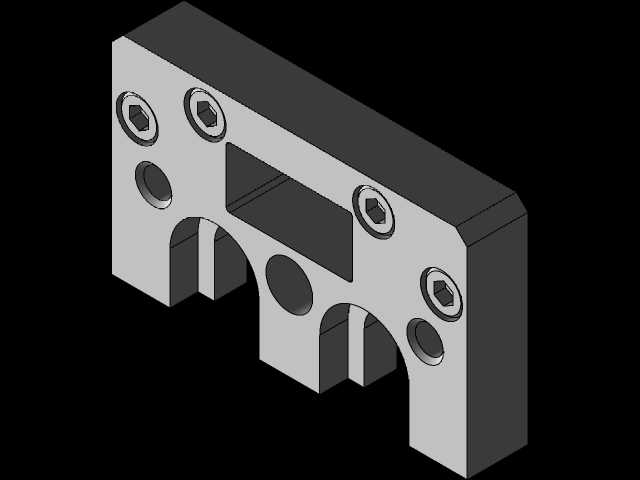

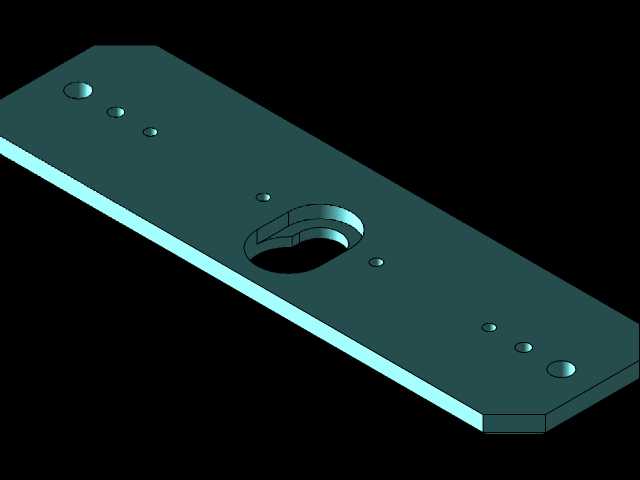

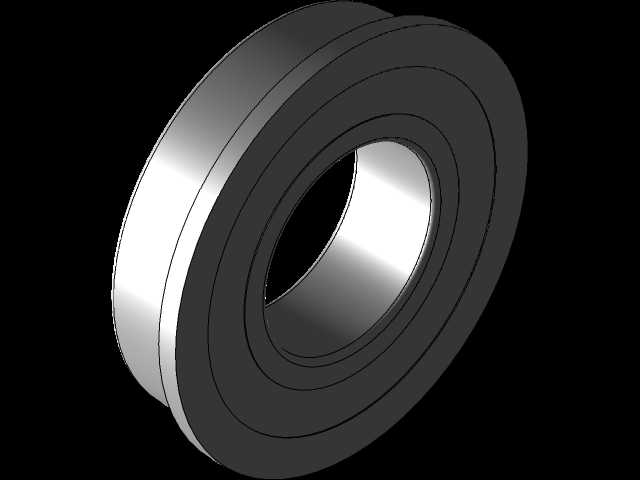

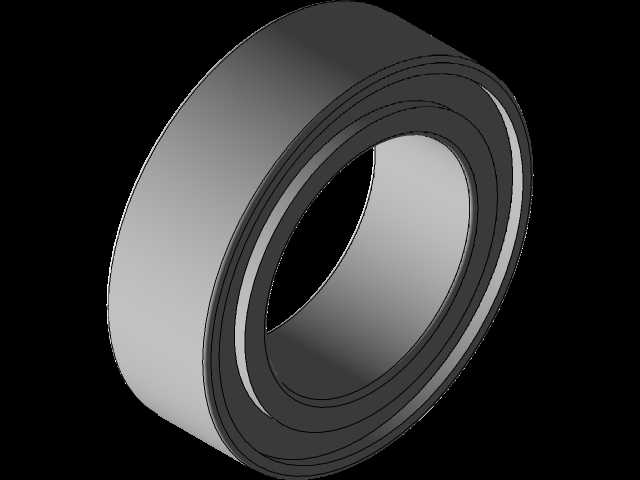

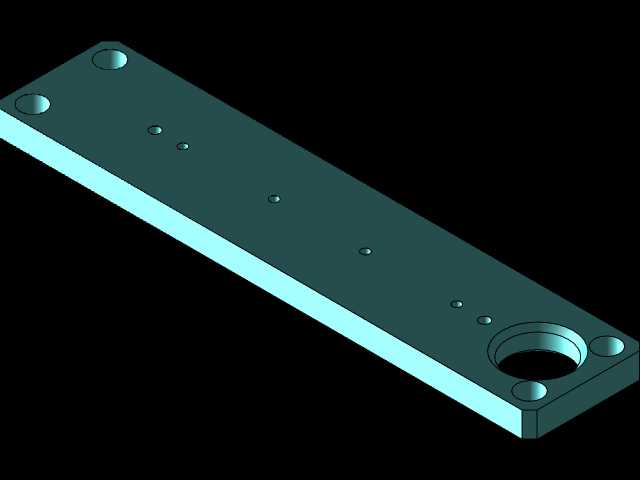

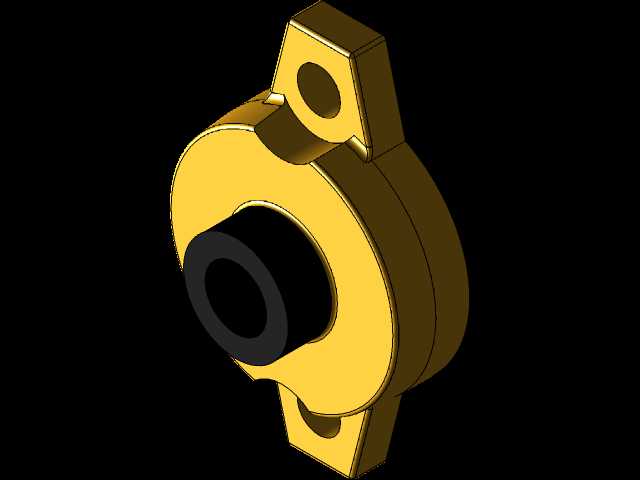

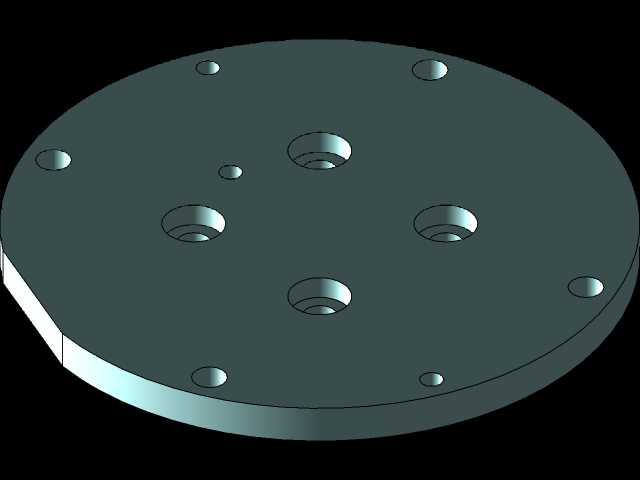

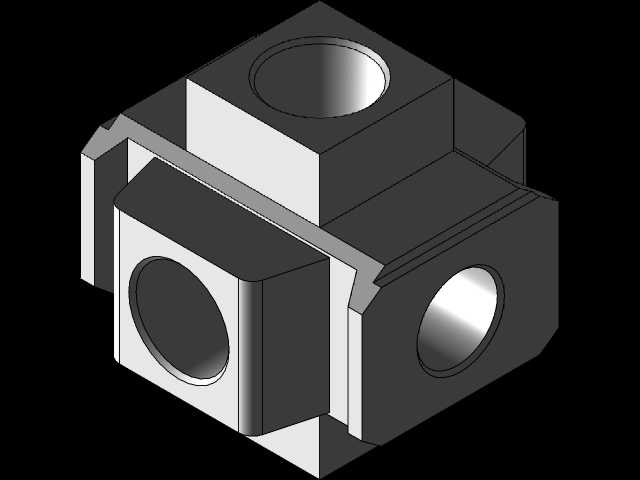

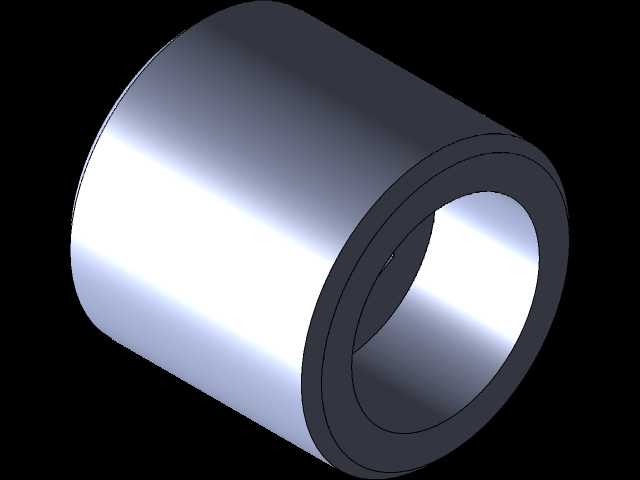

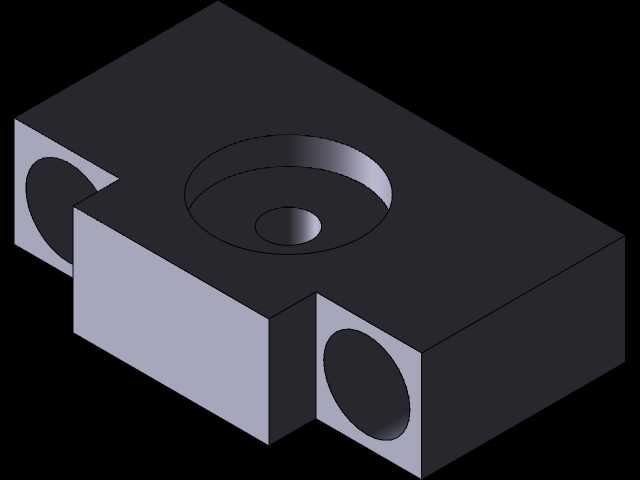

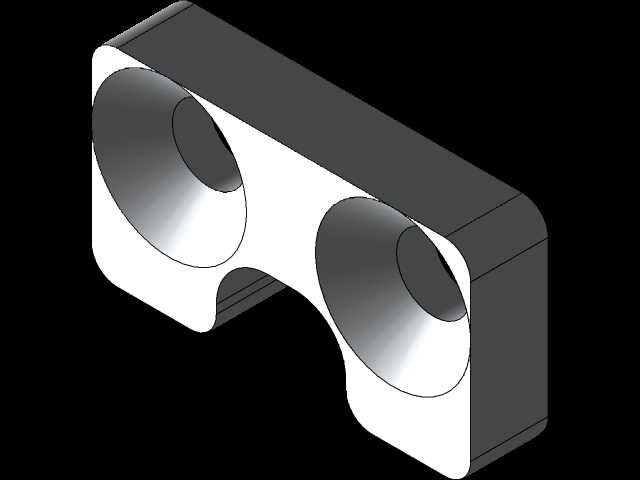

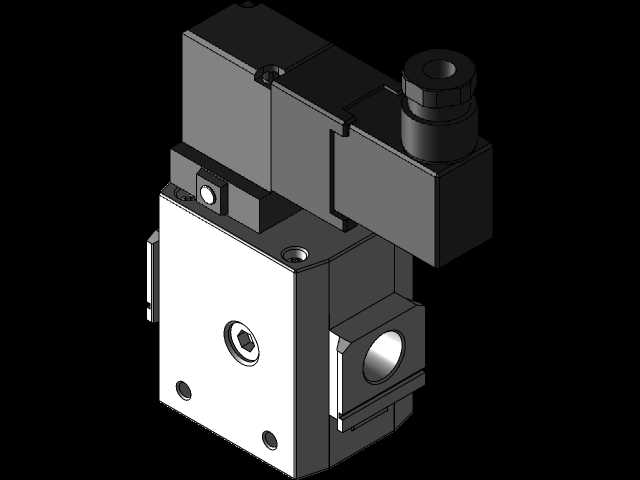

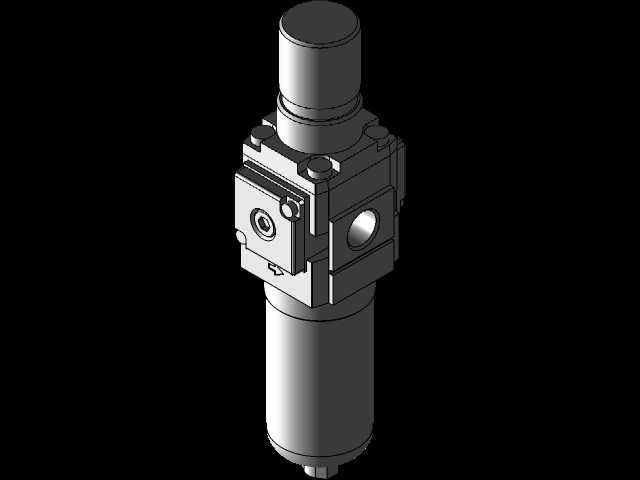

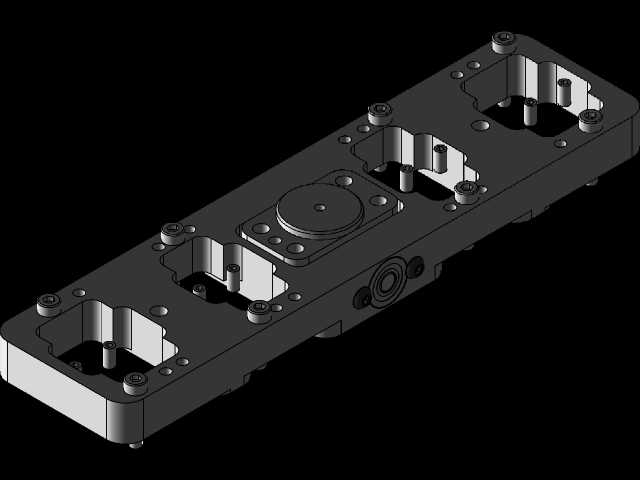

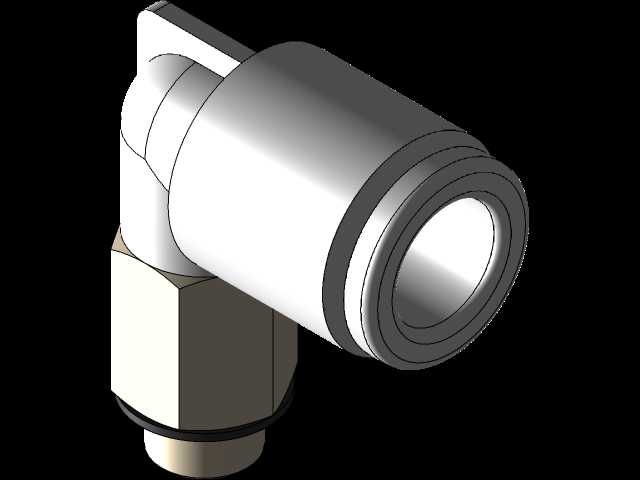

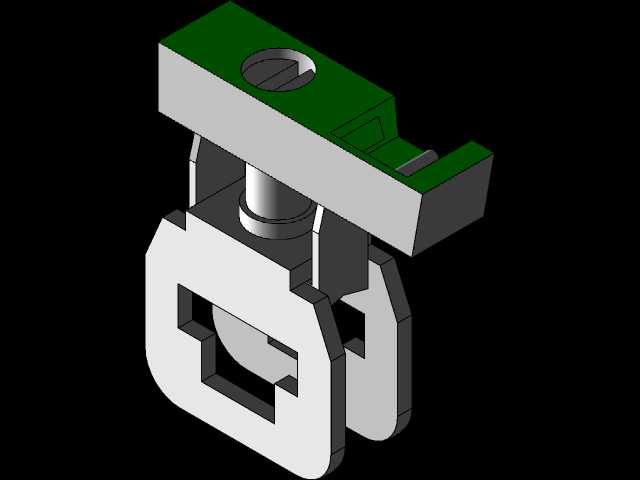

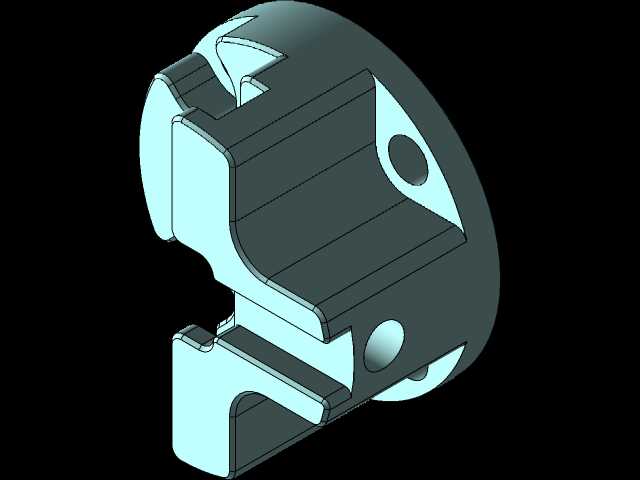

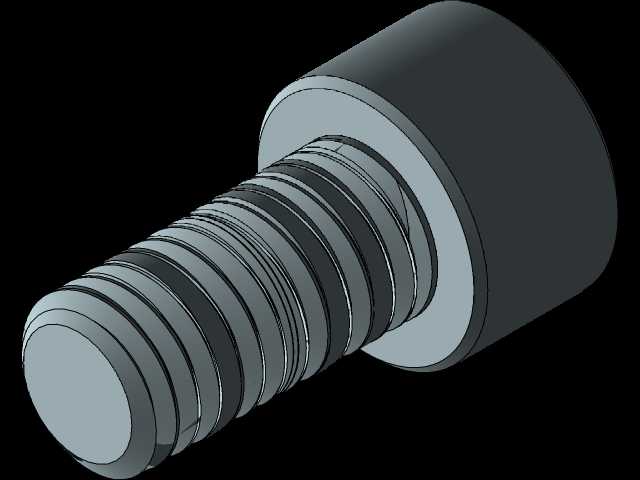

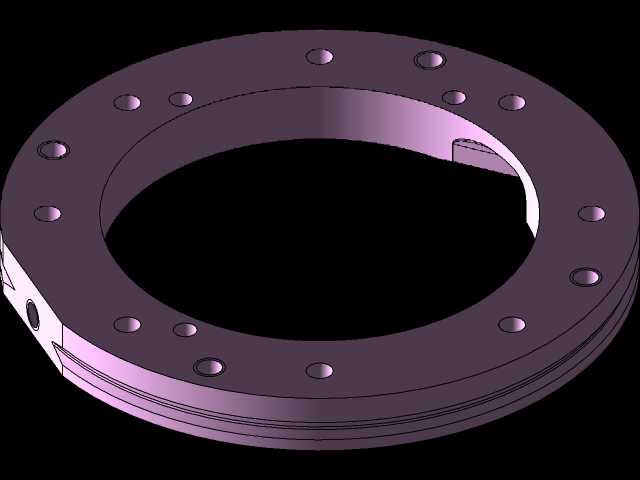

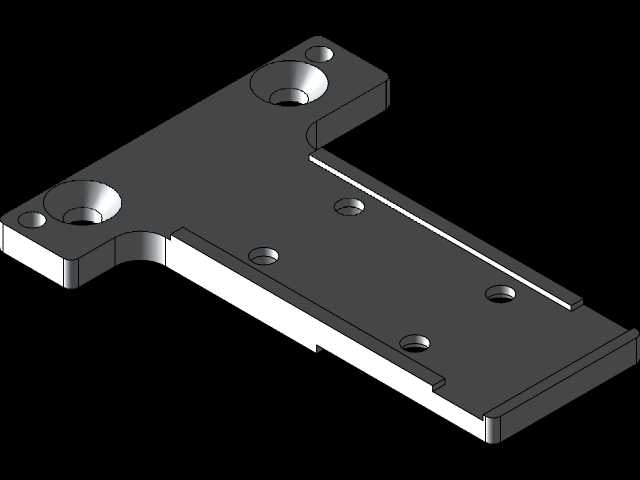

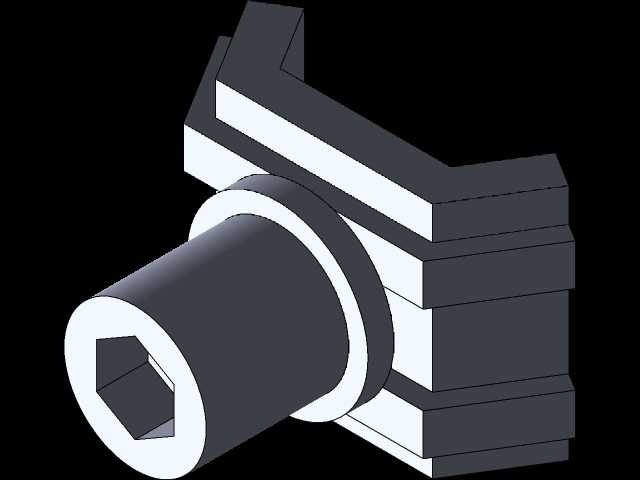

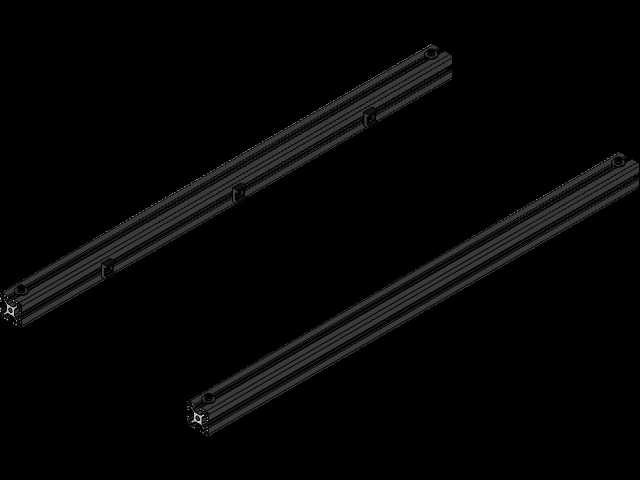

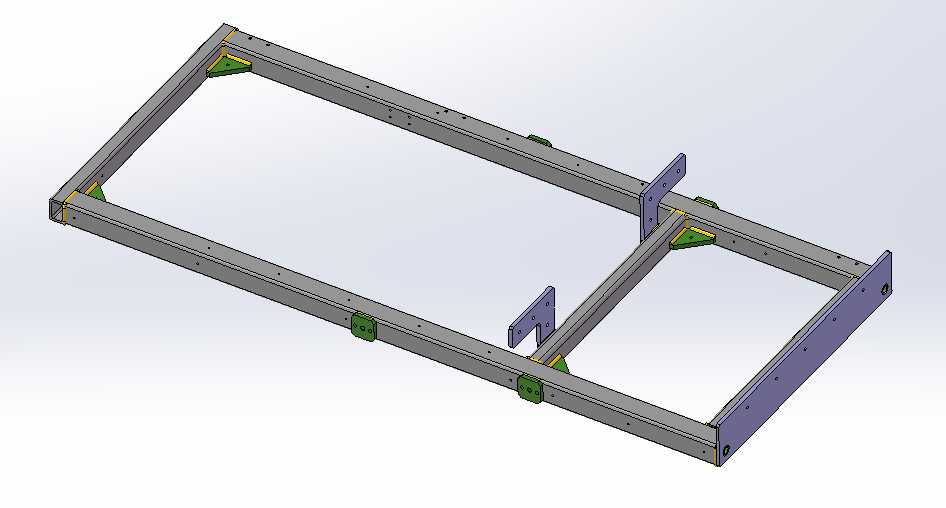

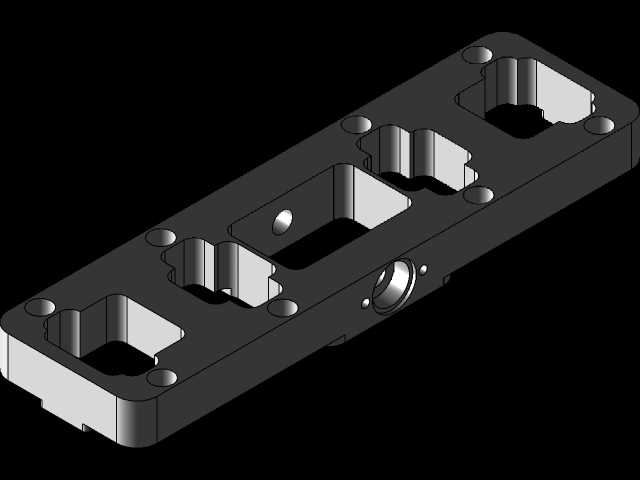

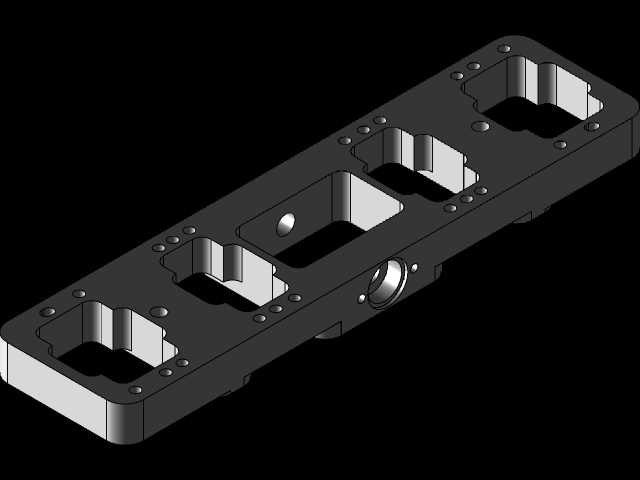

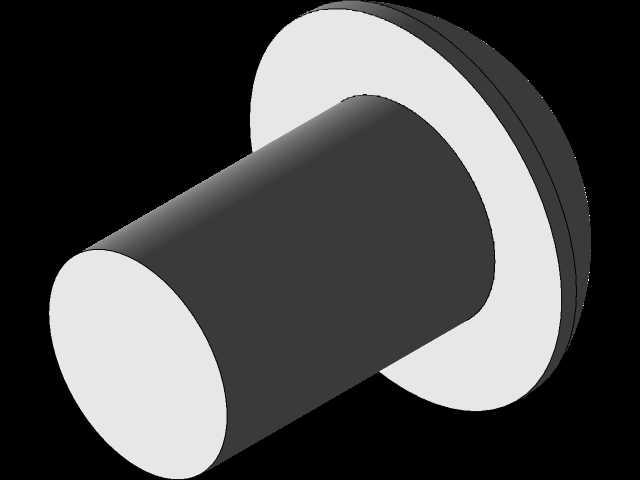

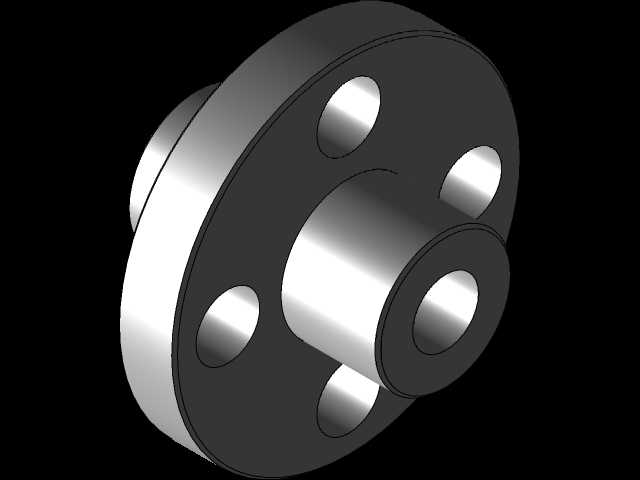

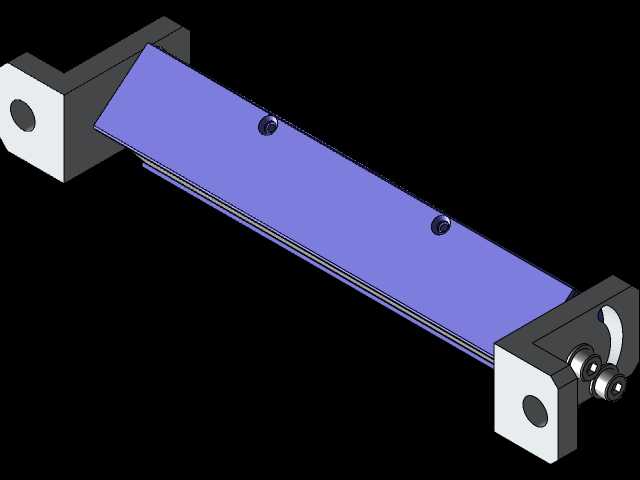

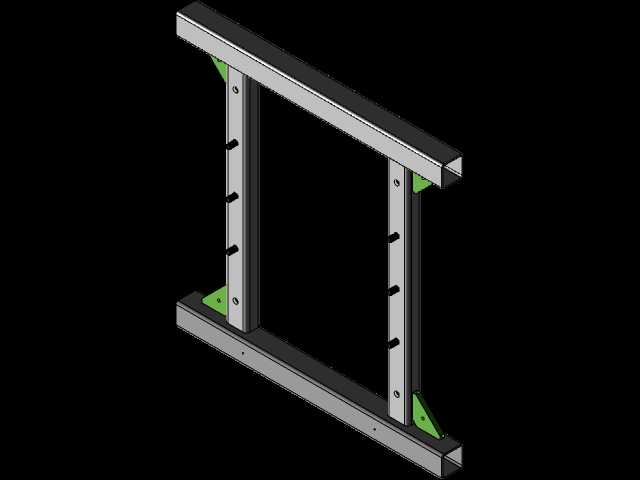

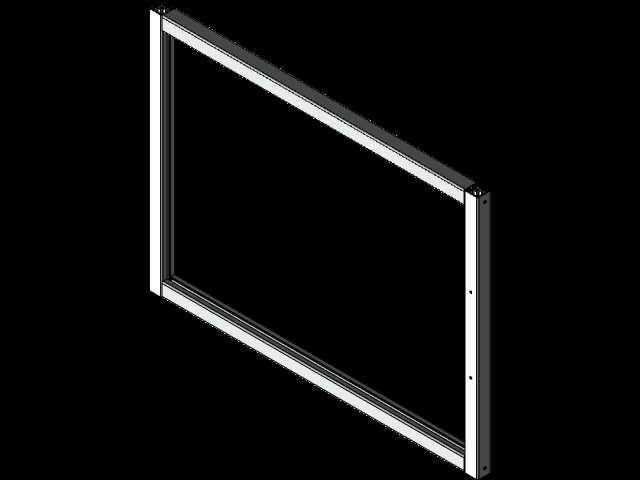

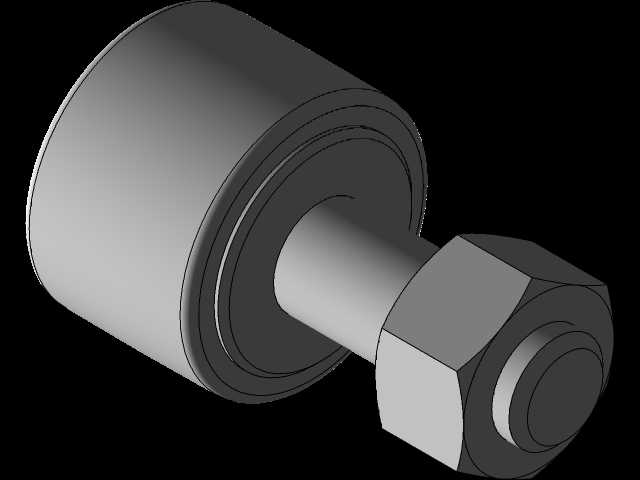

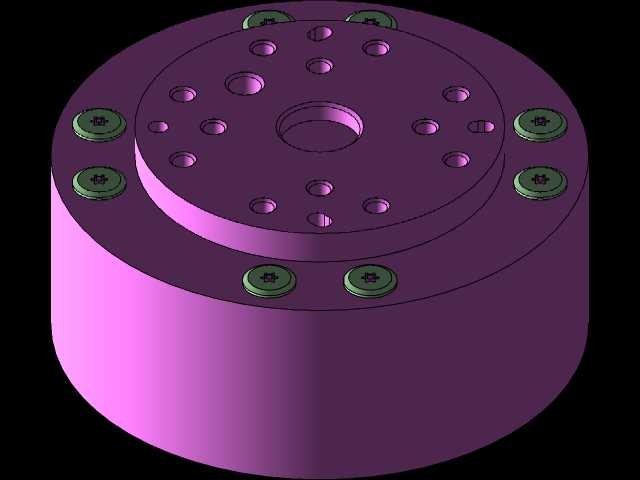

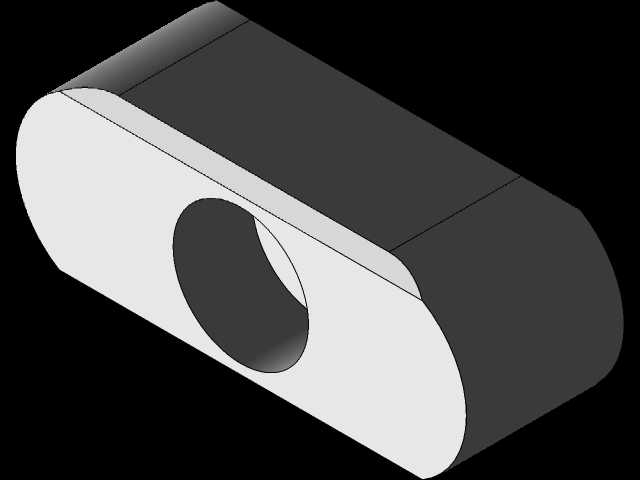

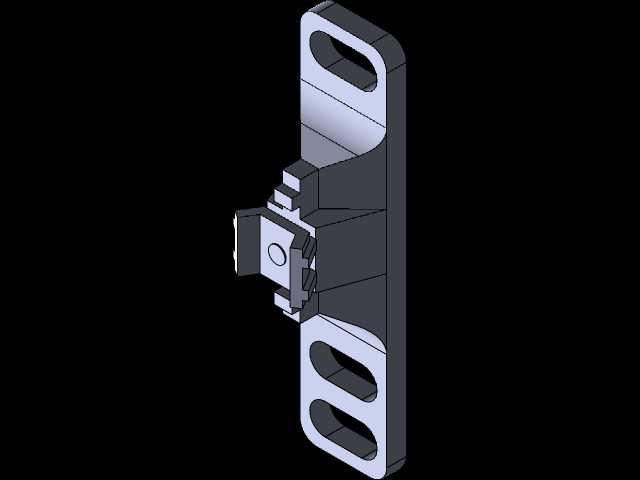

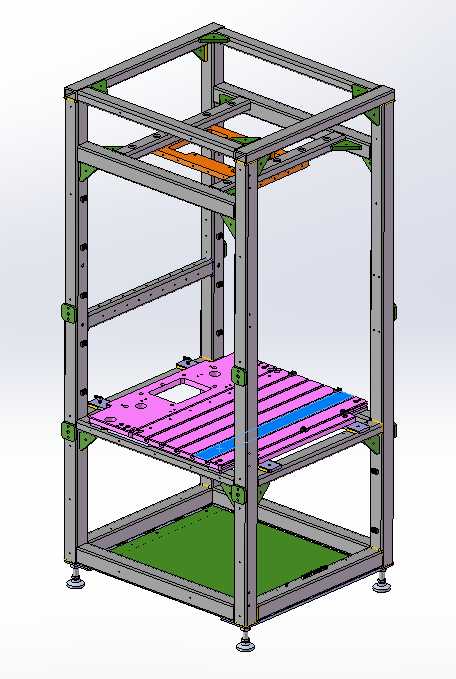

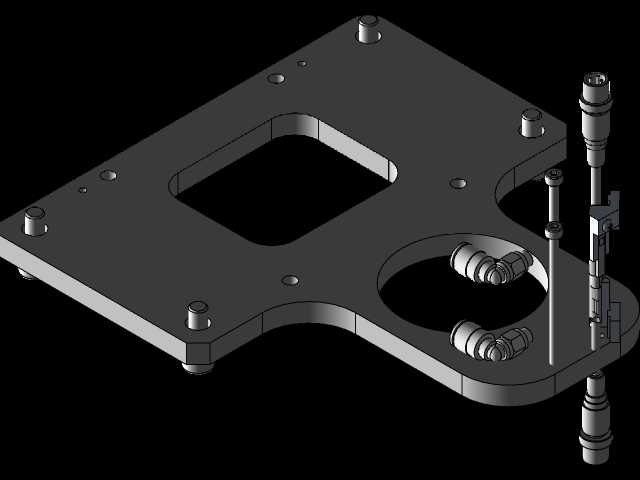

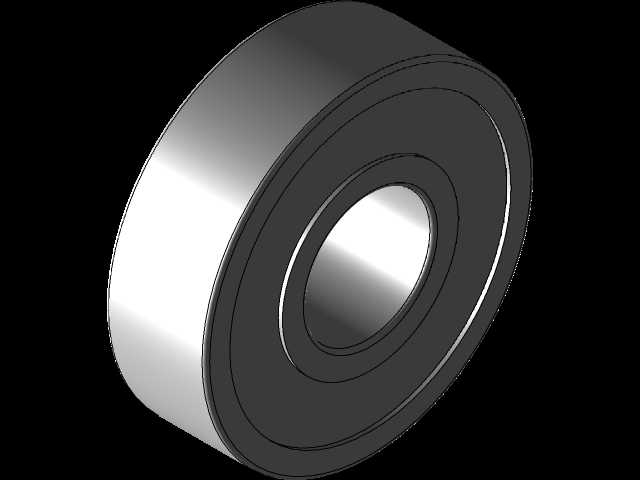

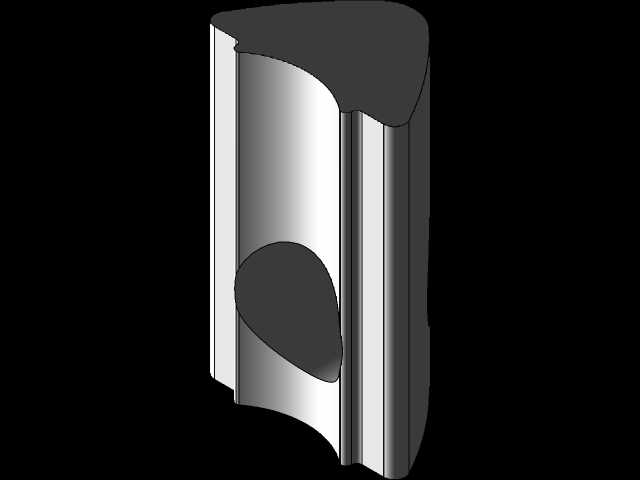

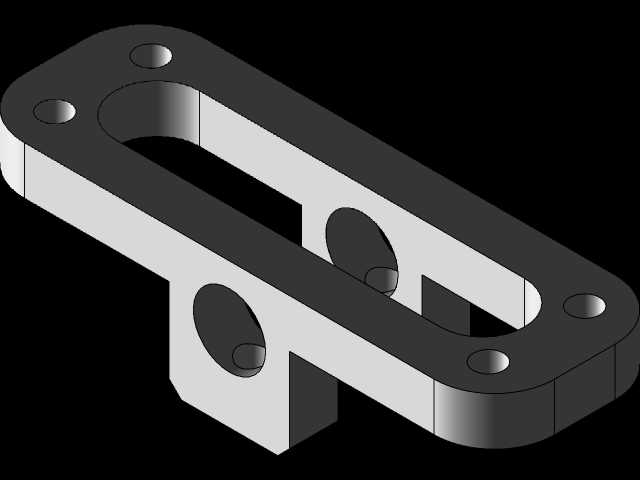

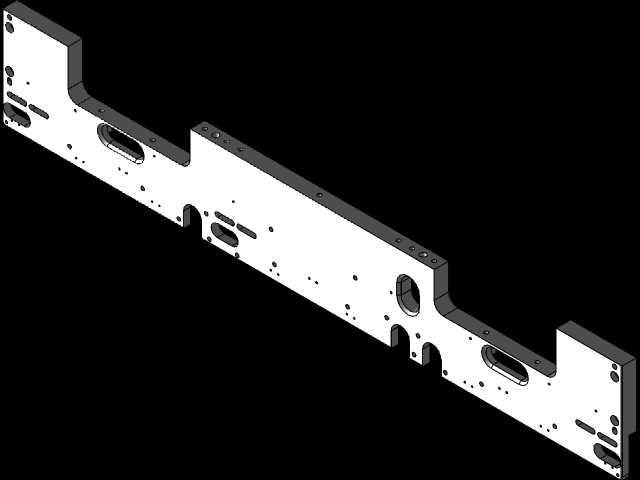

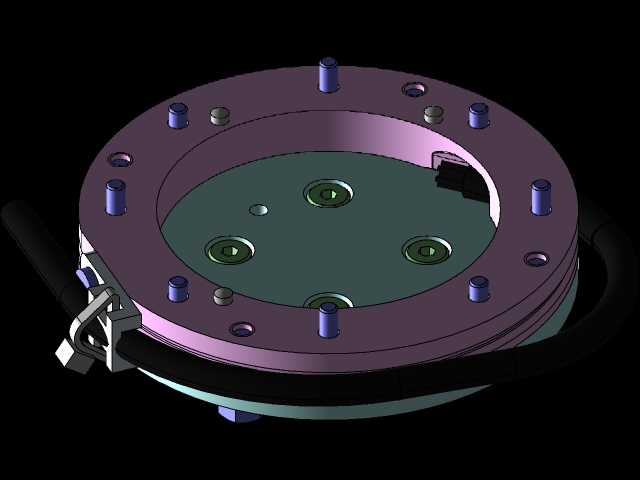

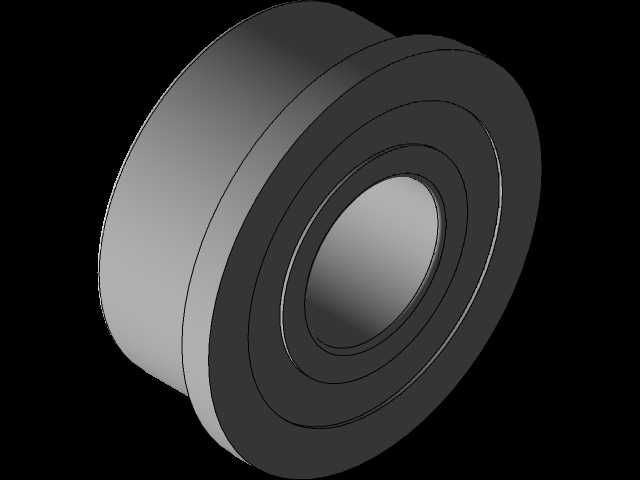

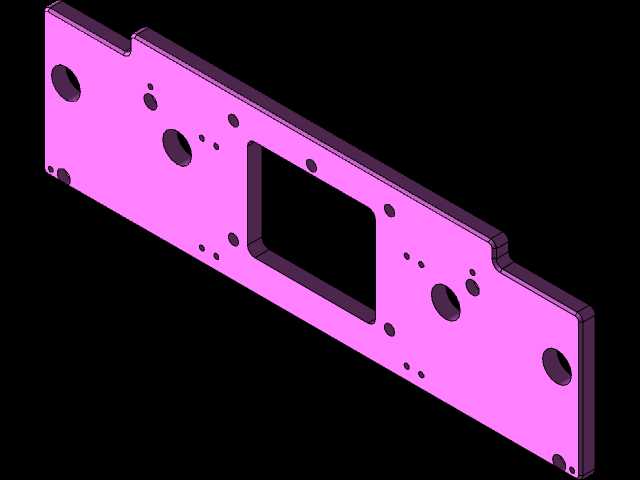

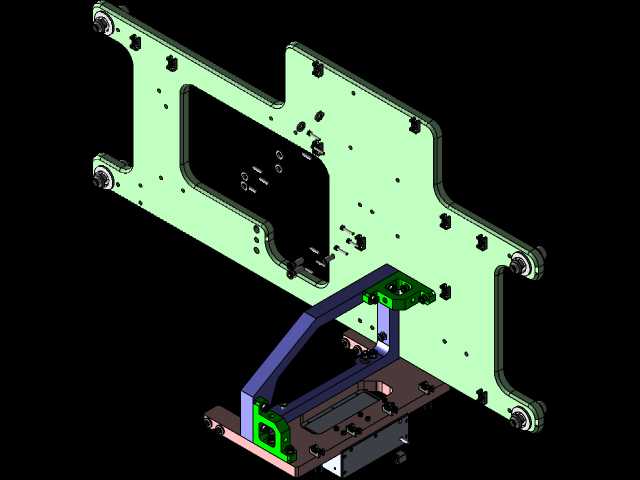

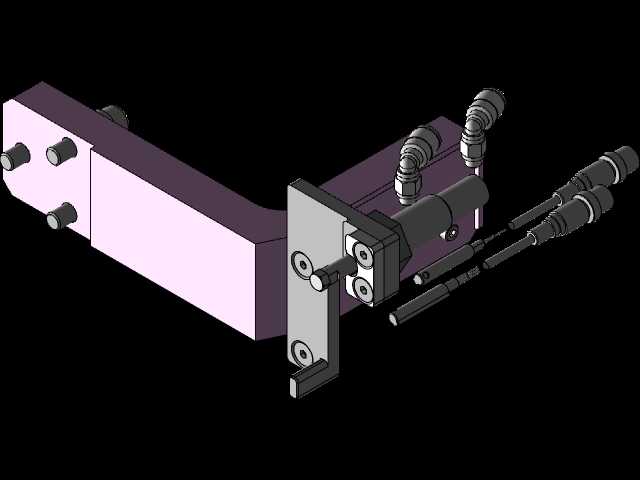

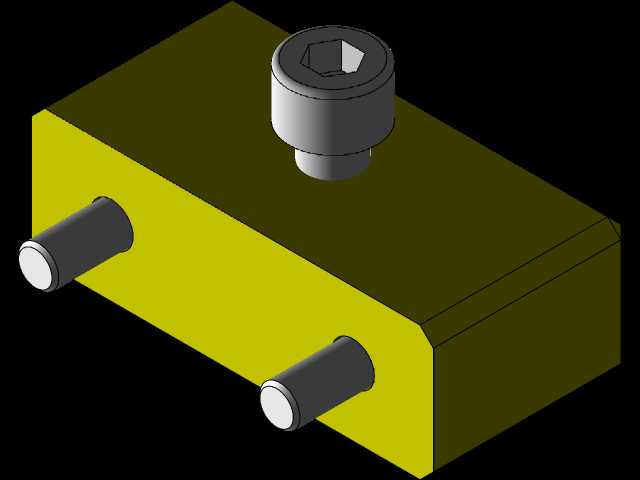

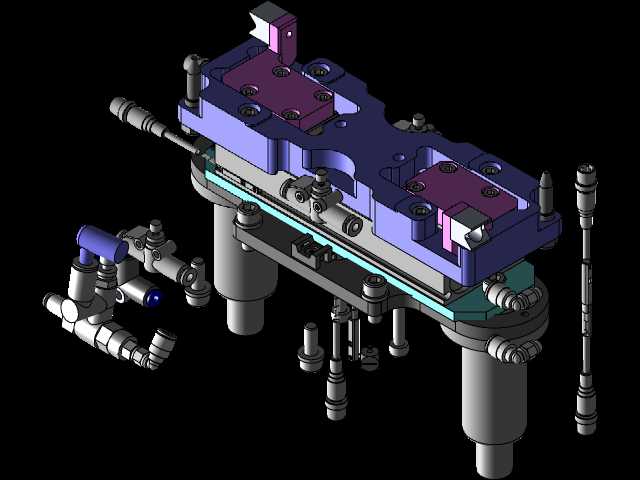

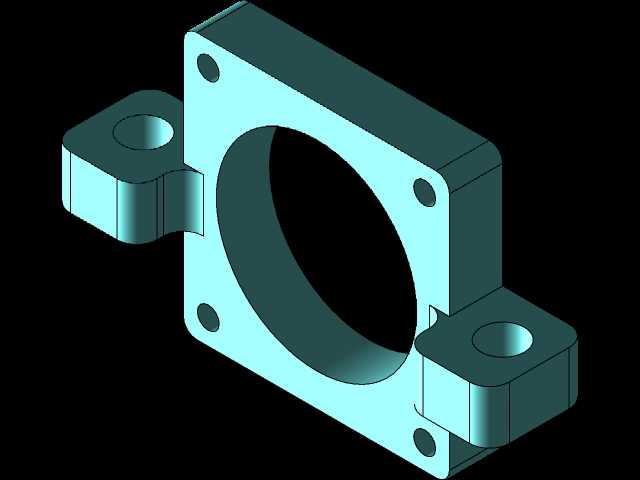

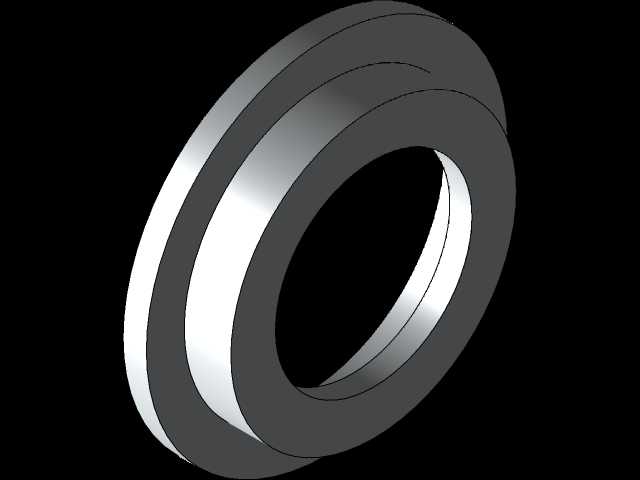

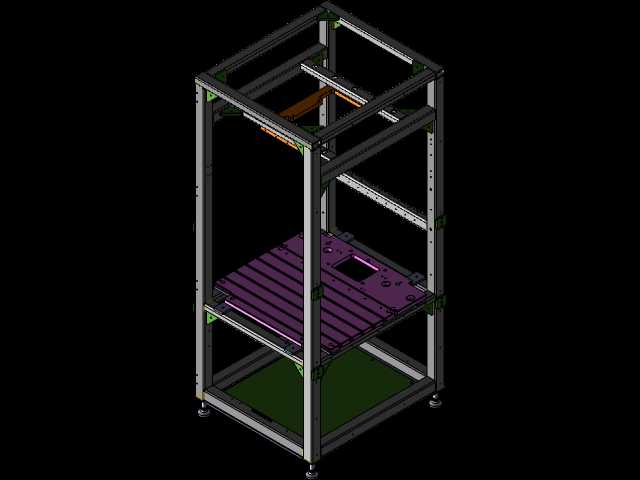

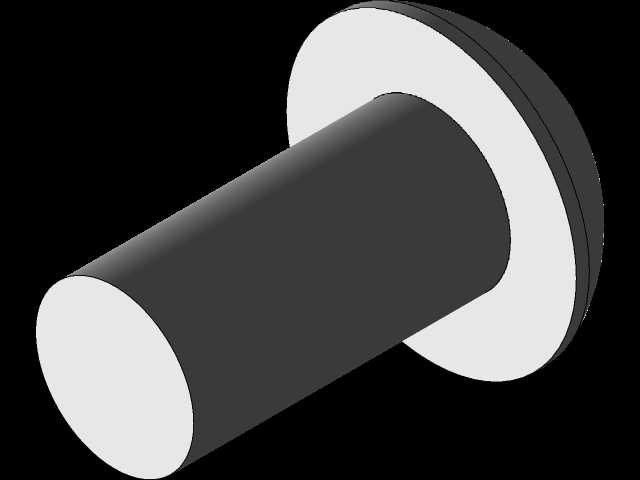

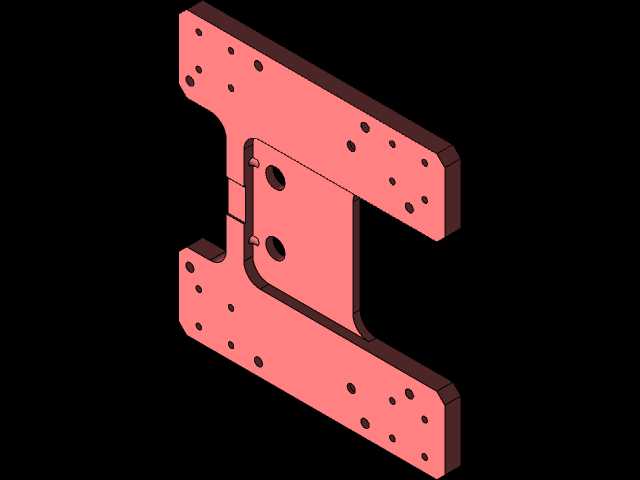

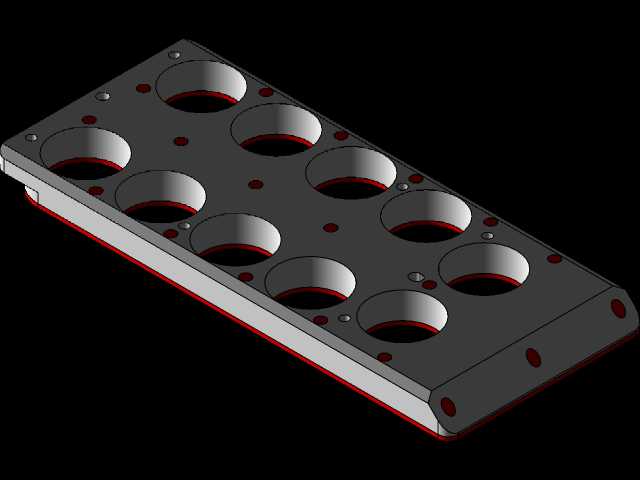

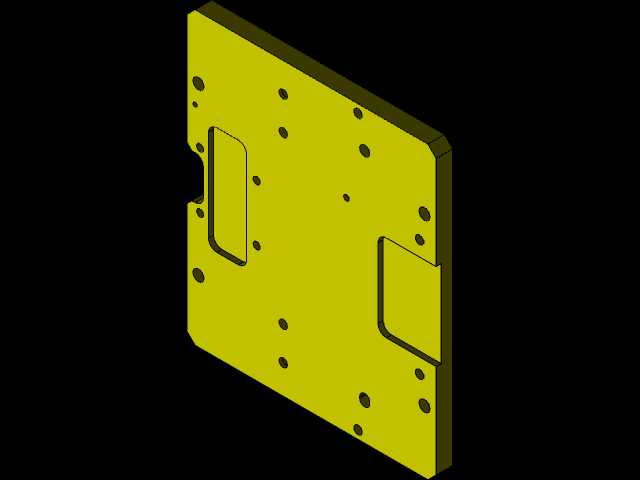

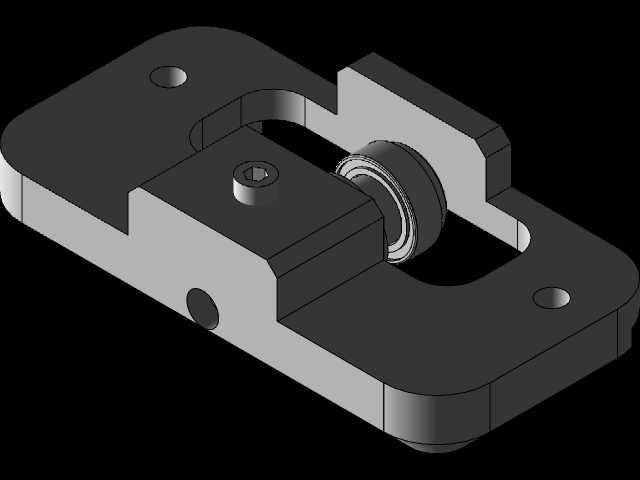

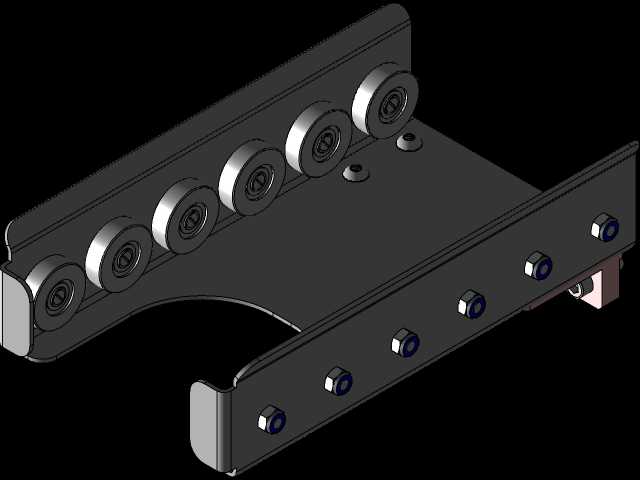

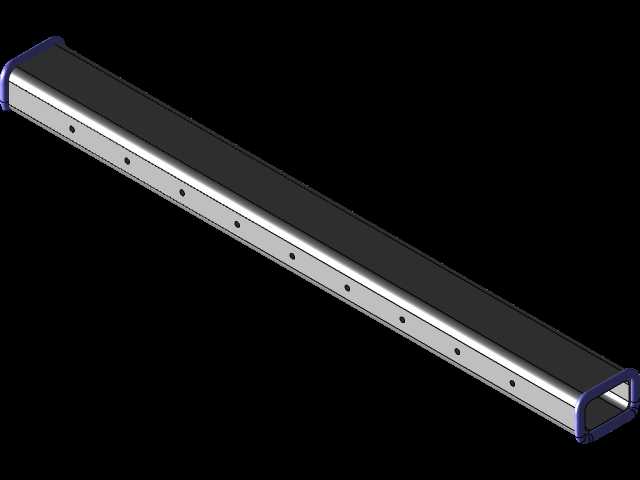

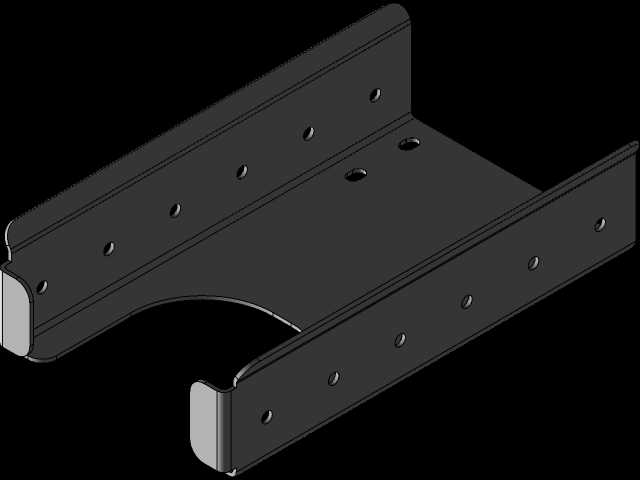

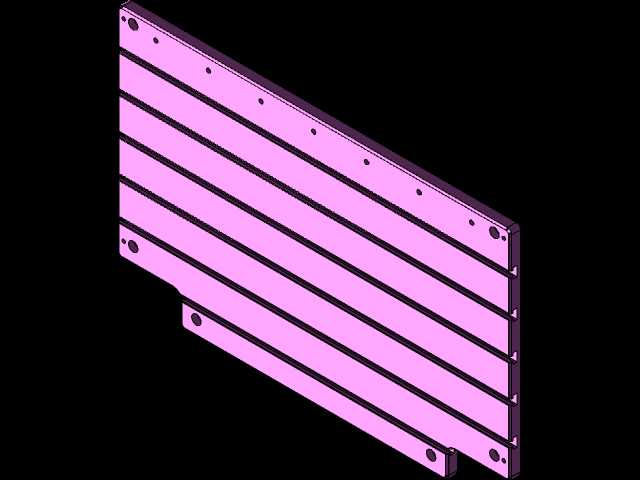

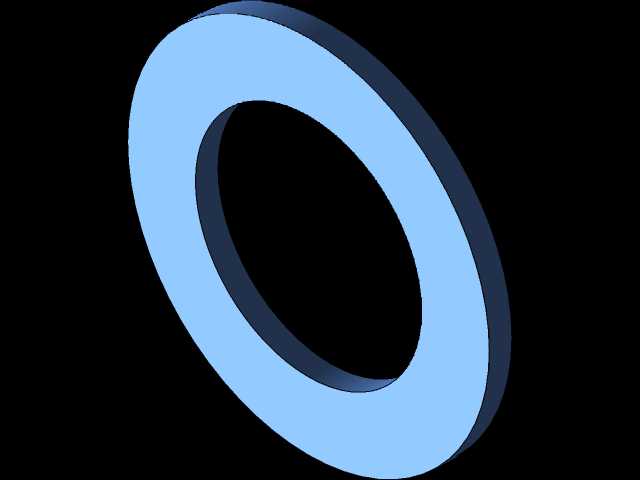

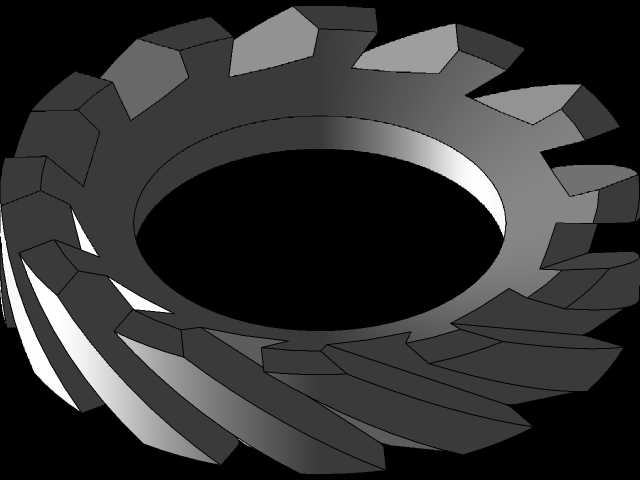

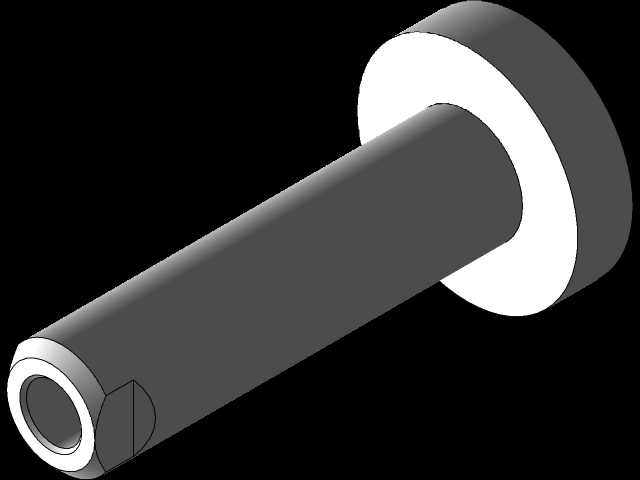

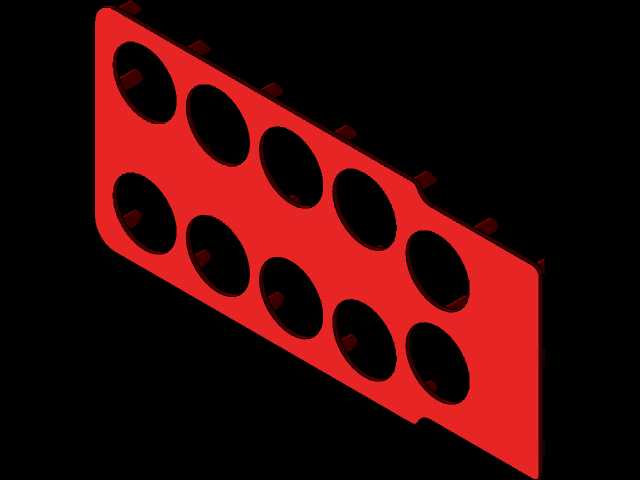

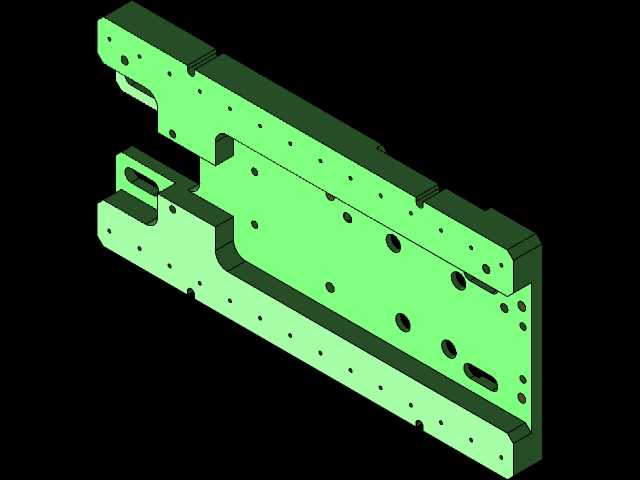

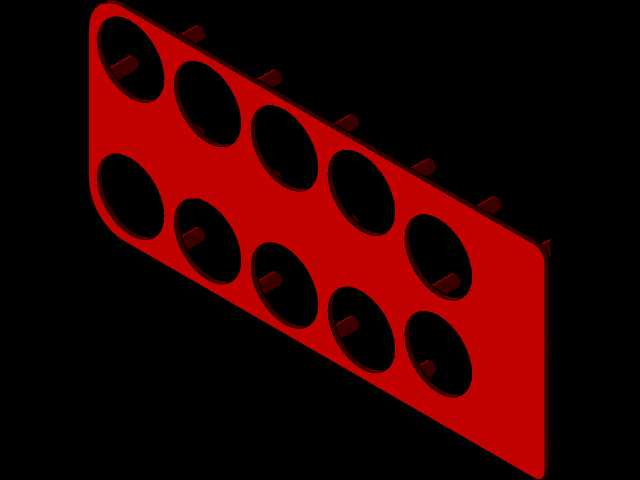

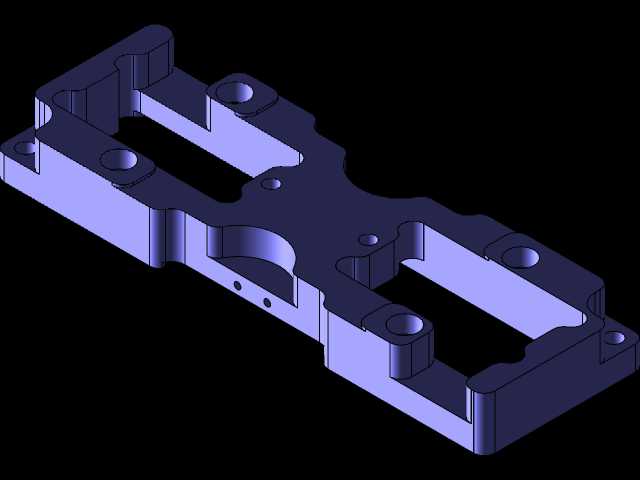

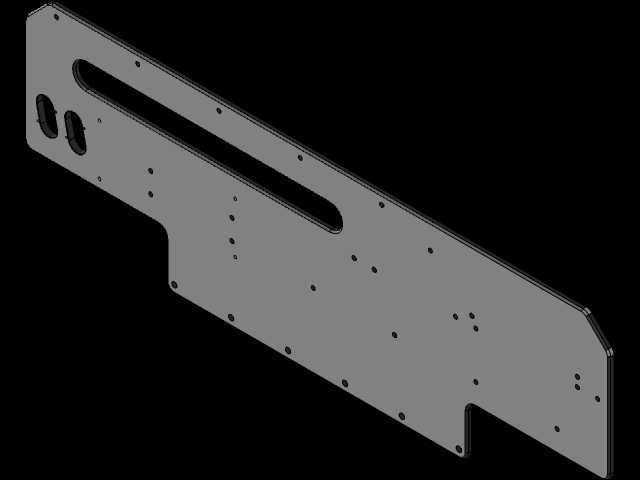

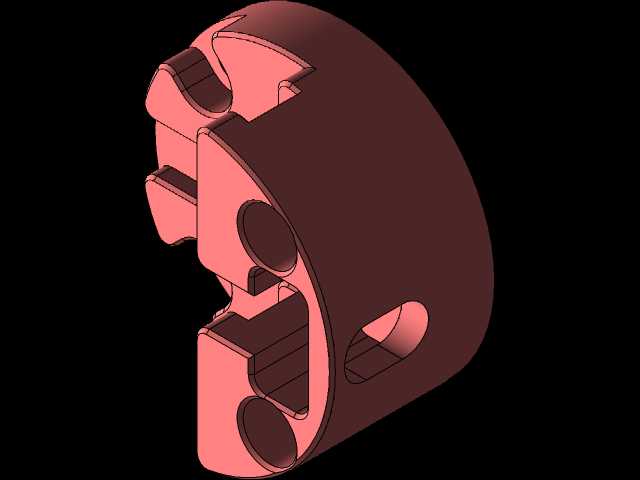

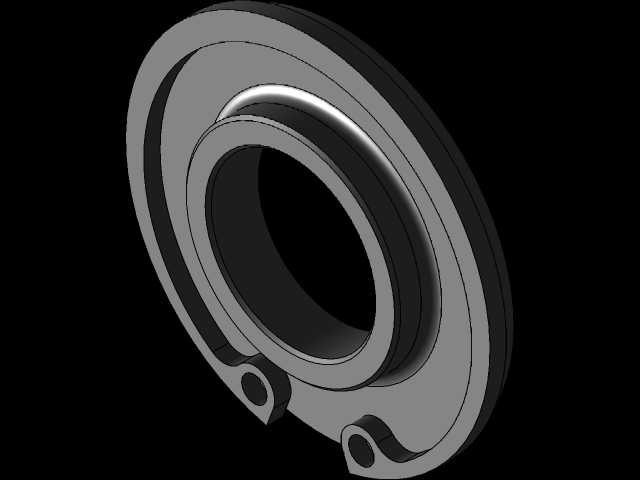

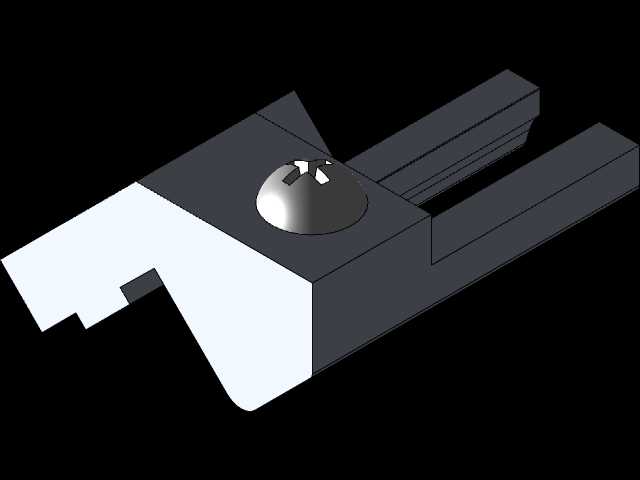

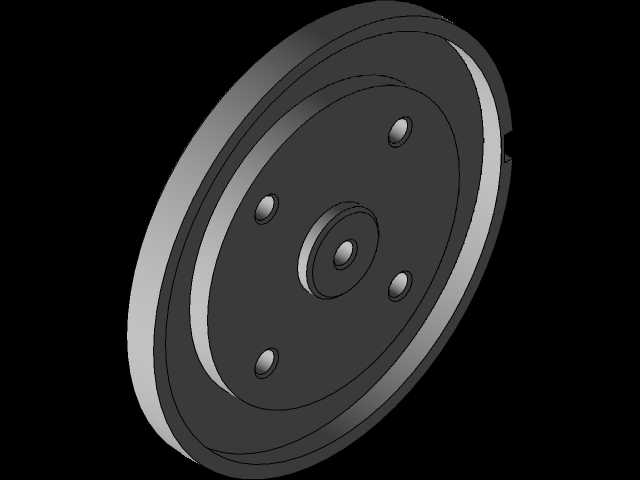

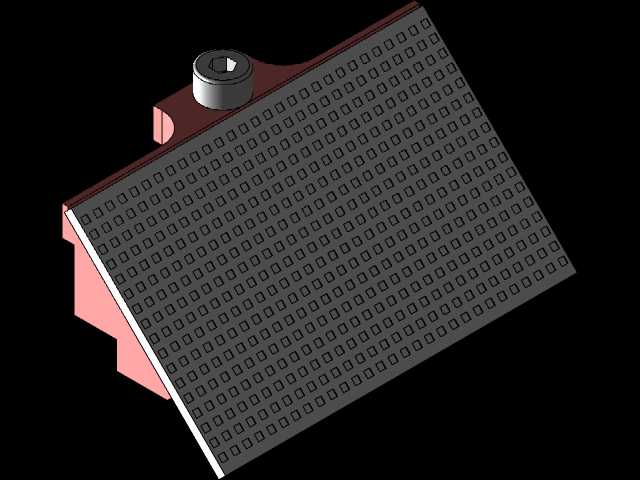

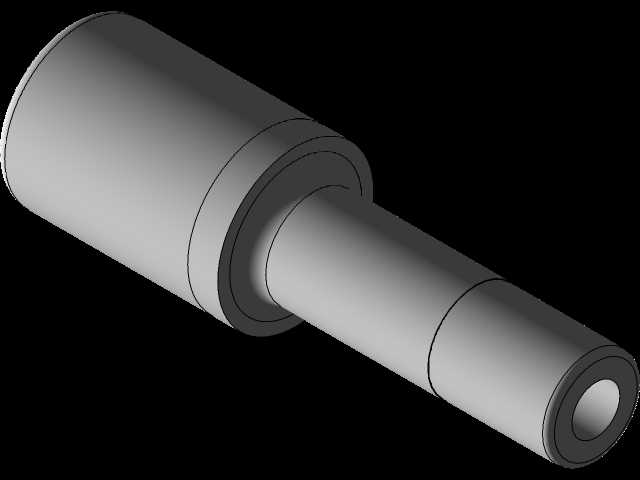

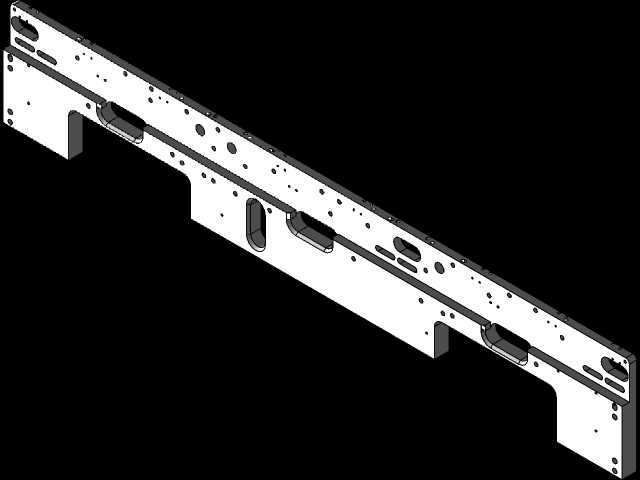

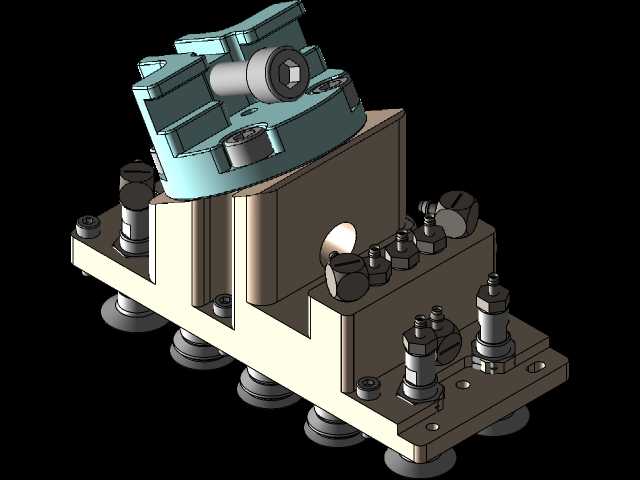

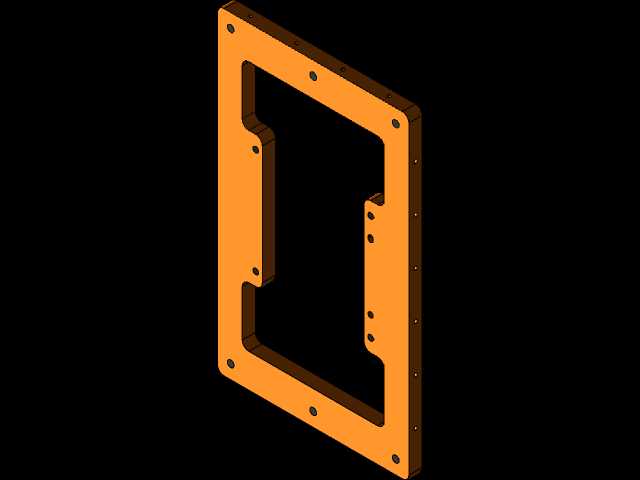

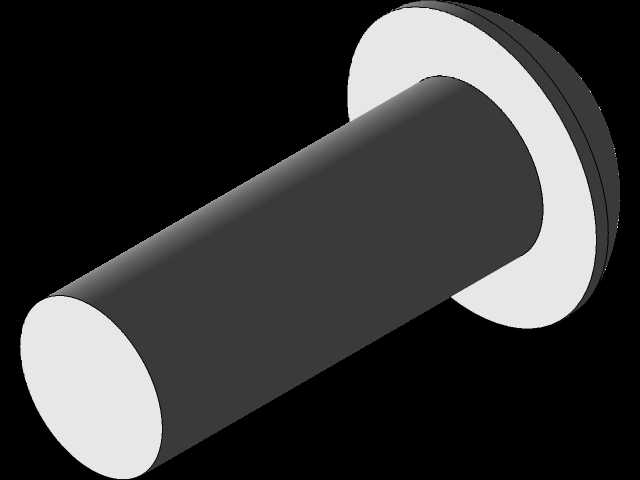

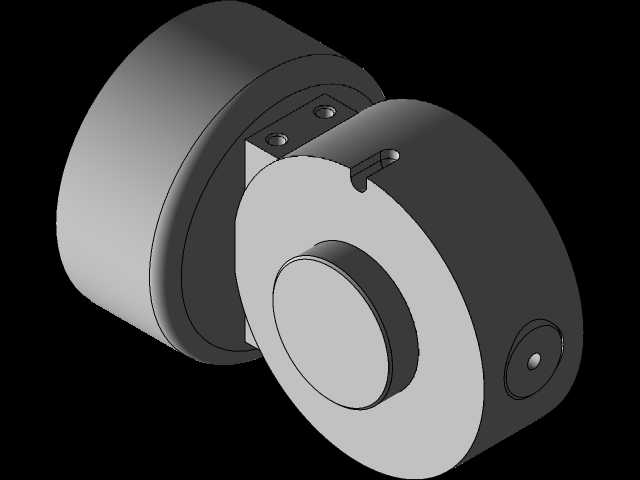

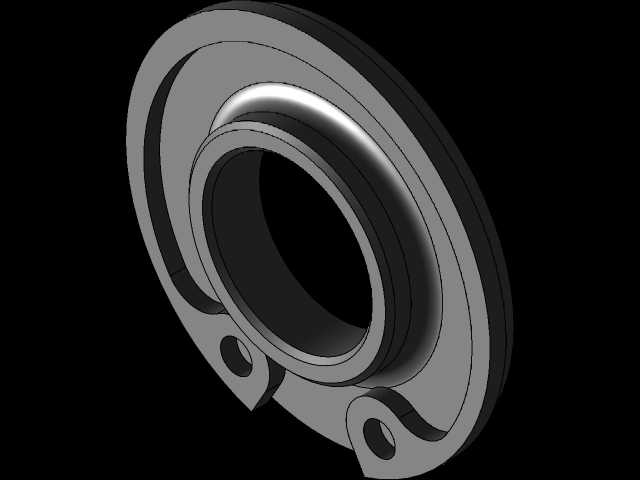

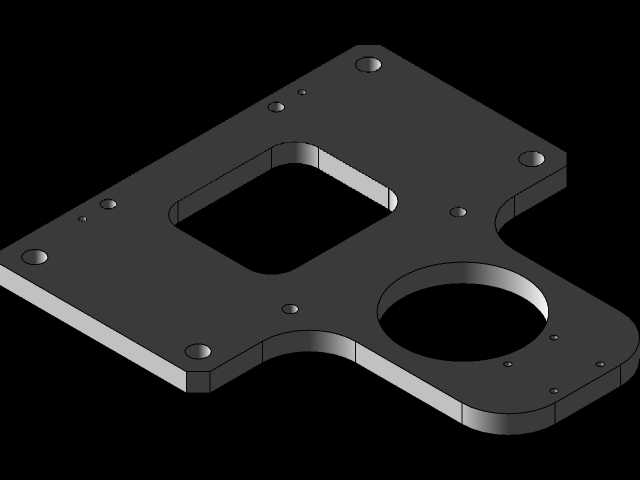

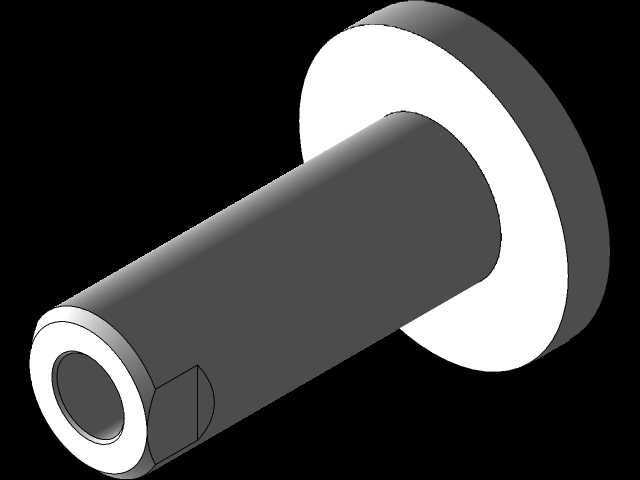

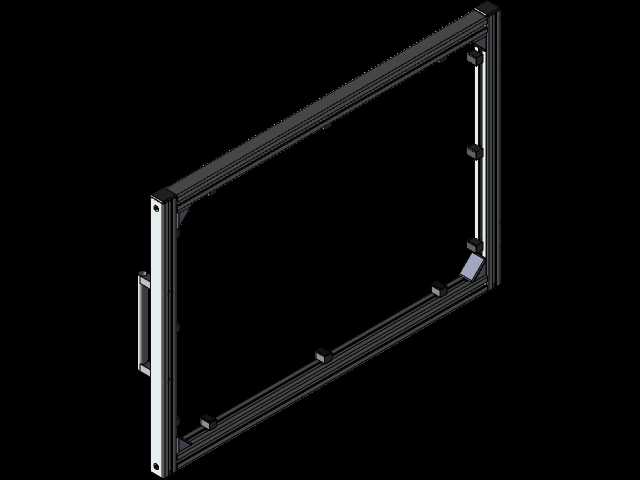

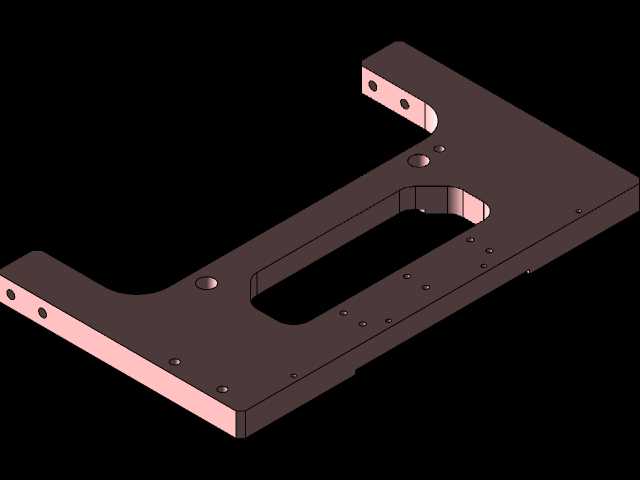

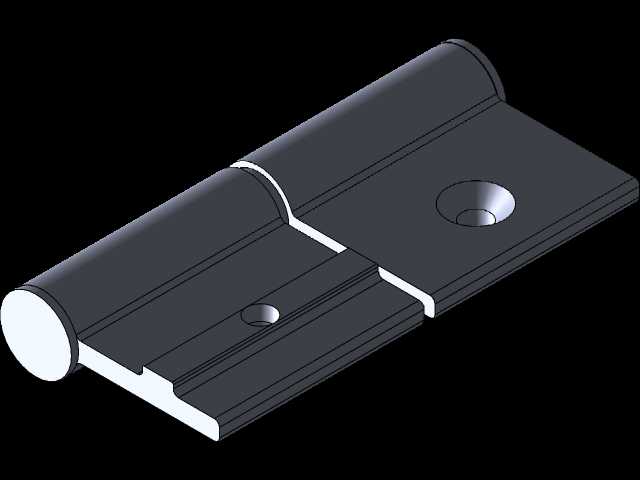

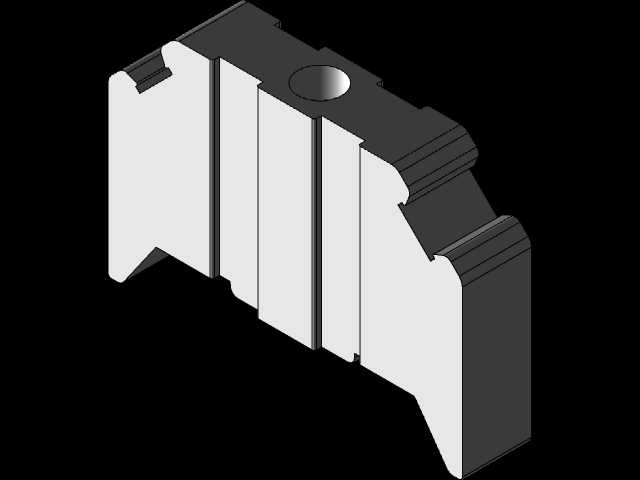

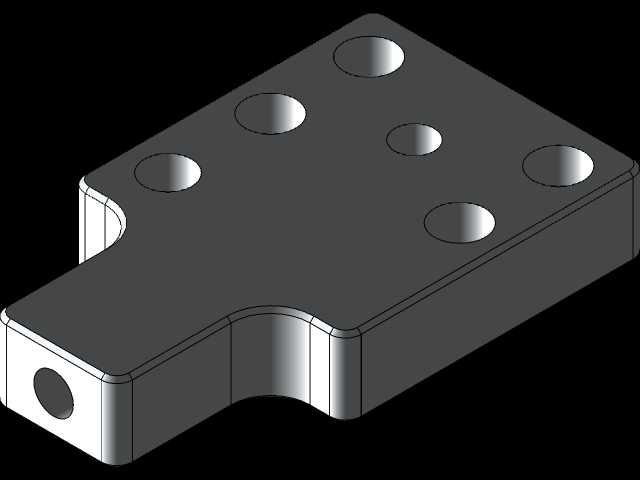

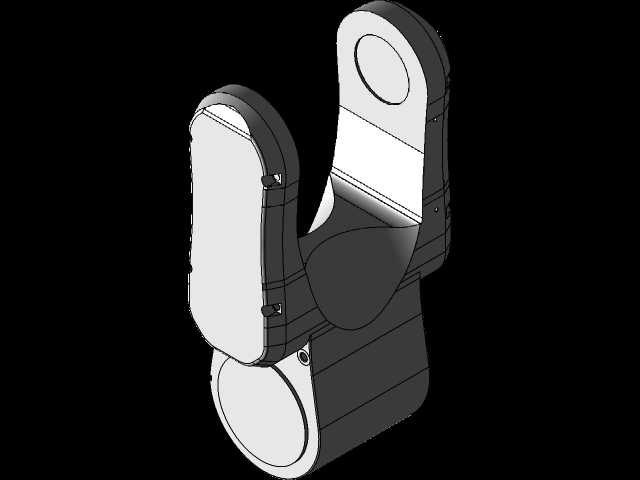

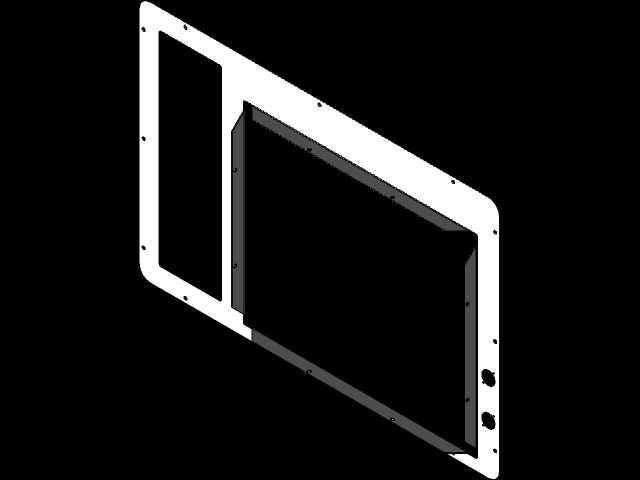

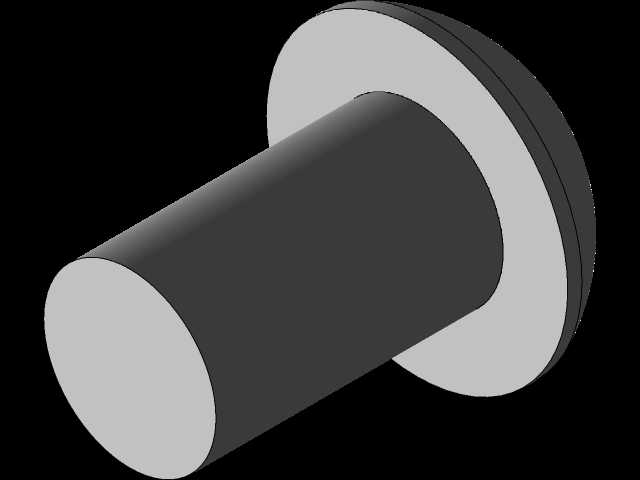

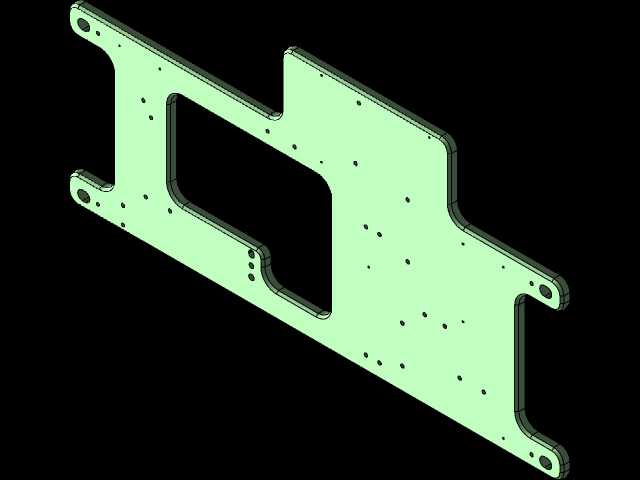

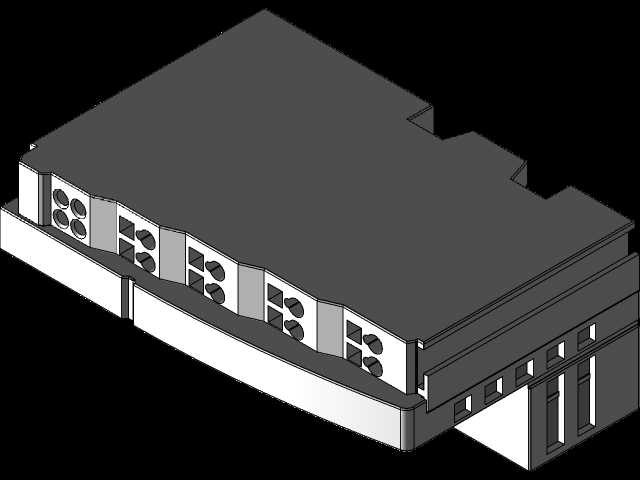

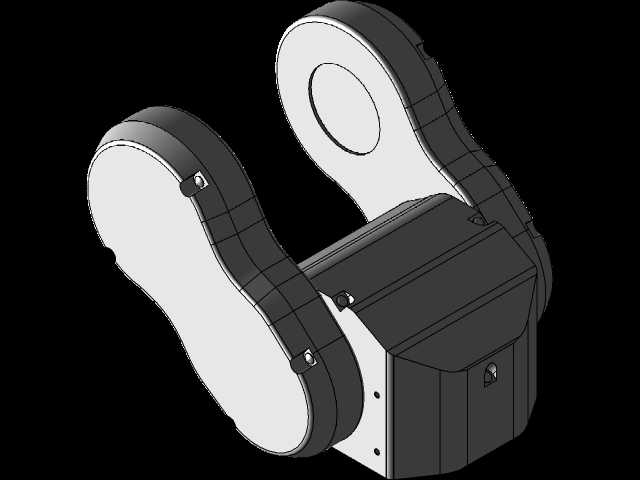

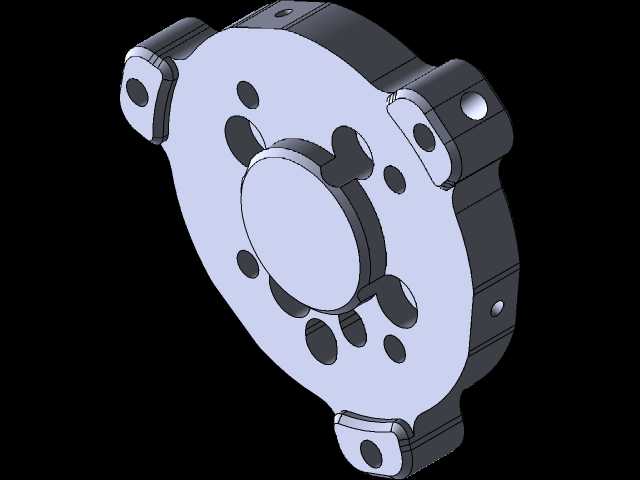

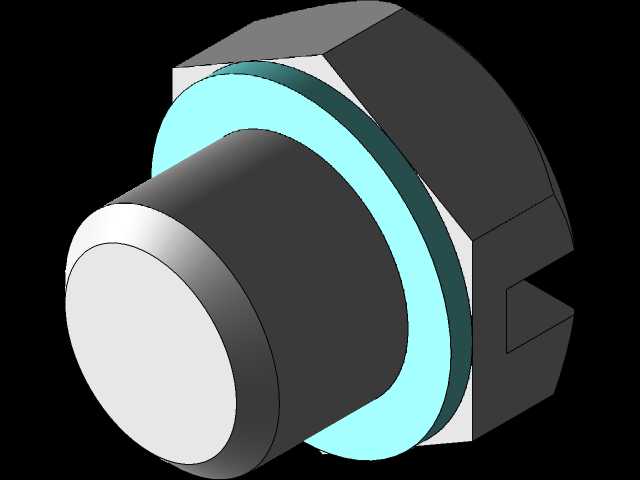

　　在3C电子、小型日化、医药包装这类厂房空间紧张、产线排布密度极高的生产场景里，常规贴标设备往往因为机架冗余、走料路径拖沓，很难嵌入现有产线的狭窄工位间隙，这款紧凑型贴标结构的设计初衷，就是解决小空间内的贴标工位集成痛点，不需要额外开挖地面、不需要改动原有输送线的主体框架，就能直接架设在现有皮带输送线的侧边工位，完成产品流经过程中的自动贴标作业。从结构布局来看，整套设备没有采用传统贴标机的独立落地柜式机架，而是把标签供料卷、剥标机构、压贴组件、检测电眼的安装位全部整合在一块一体化的立式安装立板上，立板本身采用加工后平面度达0.02mm的冷轧钢板加工，所有功能组件直接通过定位销钉锁附在立板的对应安装孔位上，省去了中间转接的连接支架，既压缩了整体的横向安装宽度，也减少了多段支架拼接带来的装配累积误差，保证贴标位置的重复精度。设备的贴标执行端没有占用输送线上方的垂直净空，而是采用侧伸式的悬臂结构，把剥标刀头延伸到输送线的产品流经位上方，标签从供料卷引出后，沿立板上的导向辊组走料，导向辊全部采用带深沟球轴承的从动辊，辊面做硬质阳极氧化处理，减少底纸走料过程中的摩擦阻力，避免底纸拉扯断裂或者标签偏移，剥标刀头采用锐角30度的硬质合金刀片，刀尖位置做R0.1的圆角处理，既保证标签能顺利从底纸上剥离，又不会刮伤标签背面的胶层或者划破底纸。考虑到紧凑空间内的维护便利性，标签供料卷的安装位设置在立板的外侧操作人员站立侧，更换标签卷时不需要探身到设备内侧，

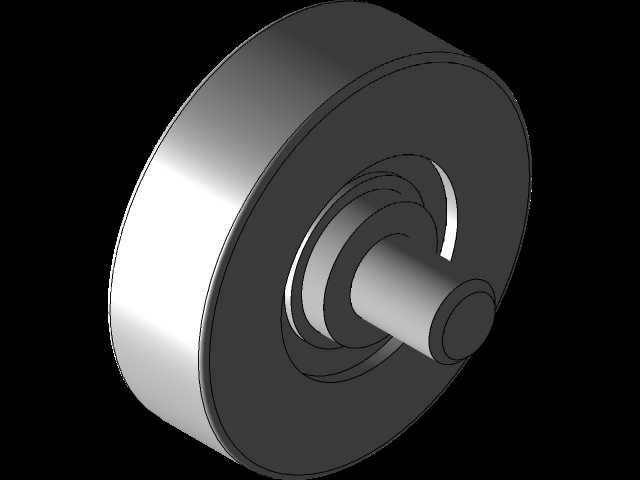

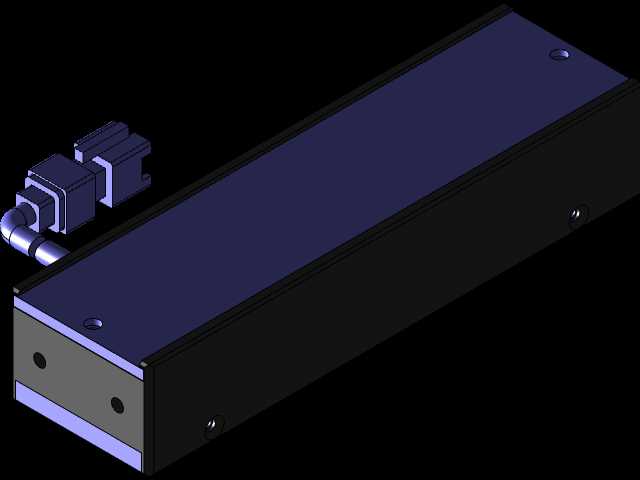

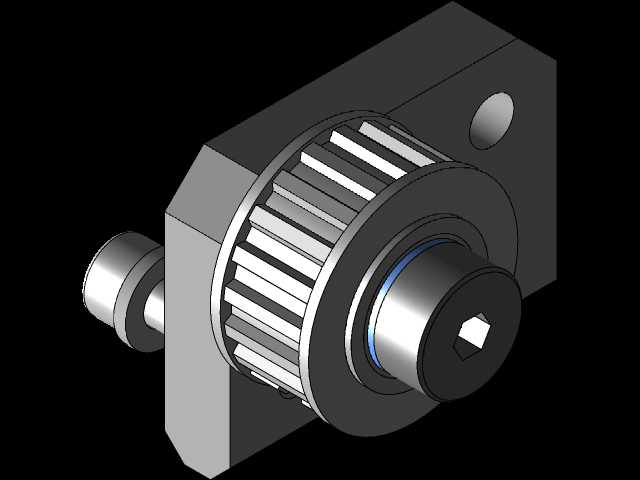

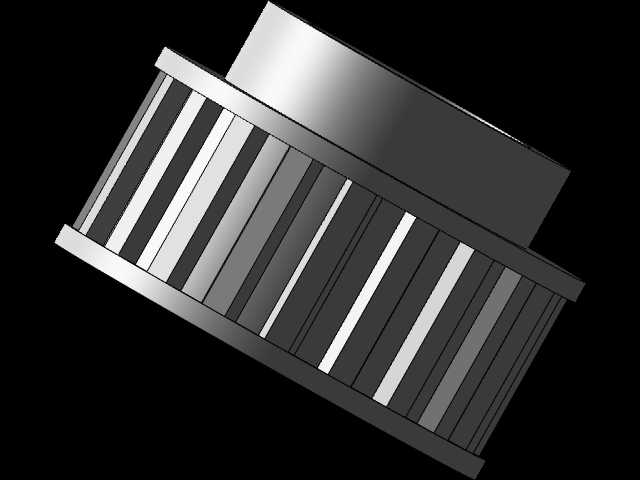

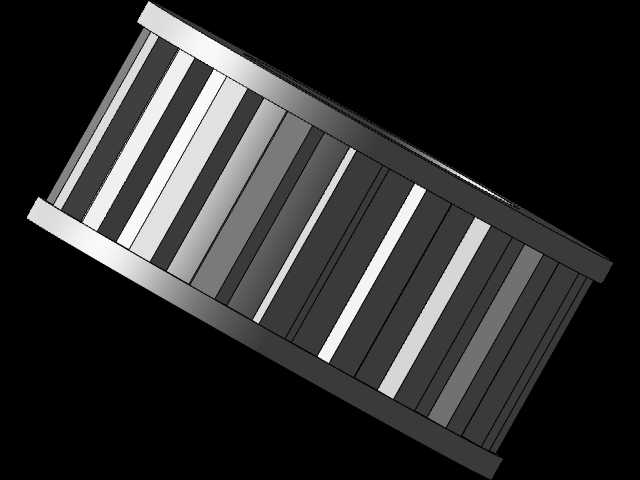

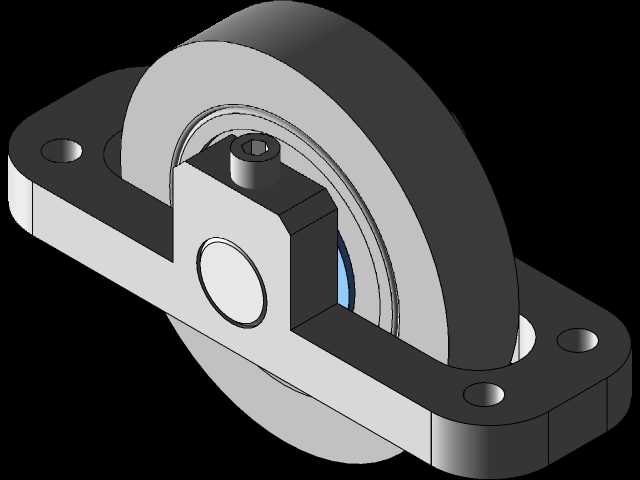

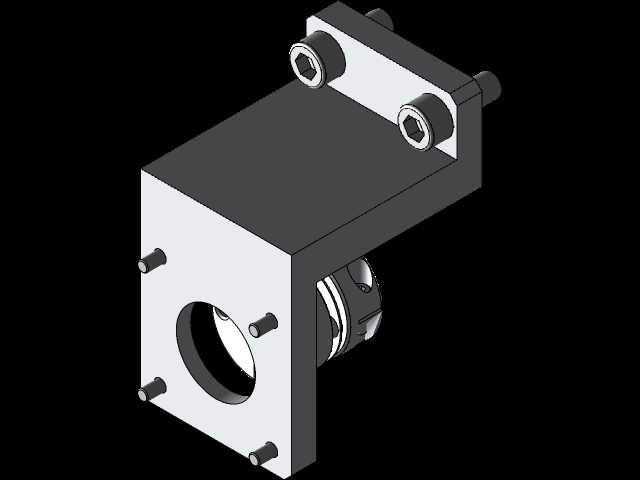

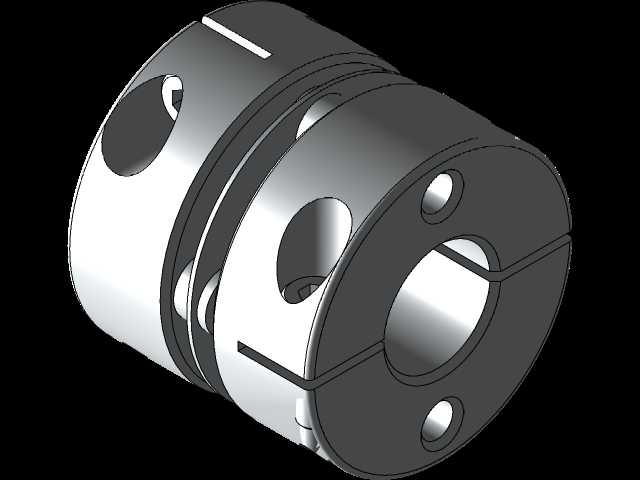

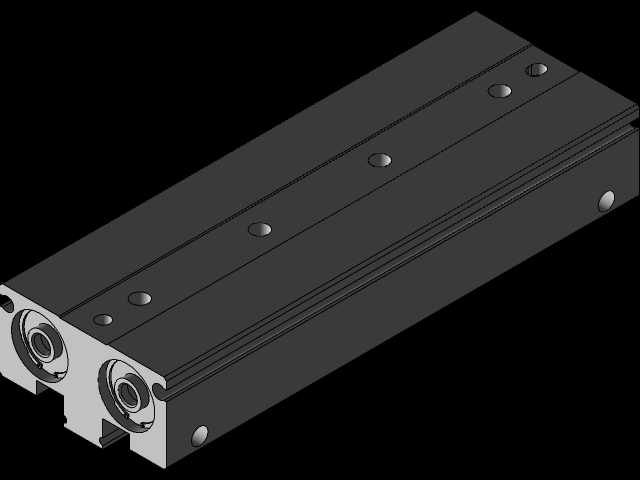

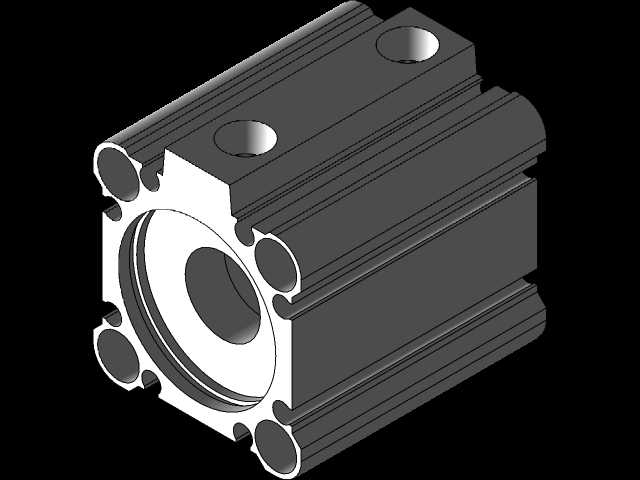

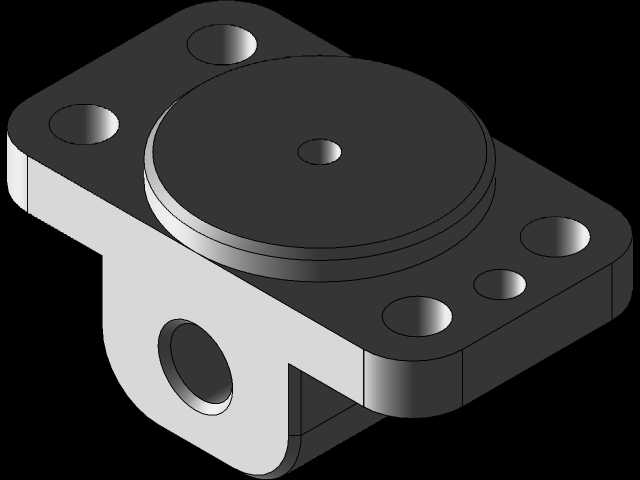

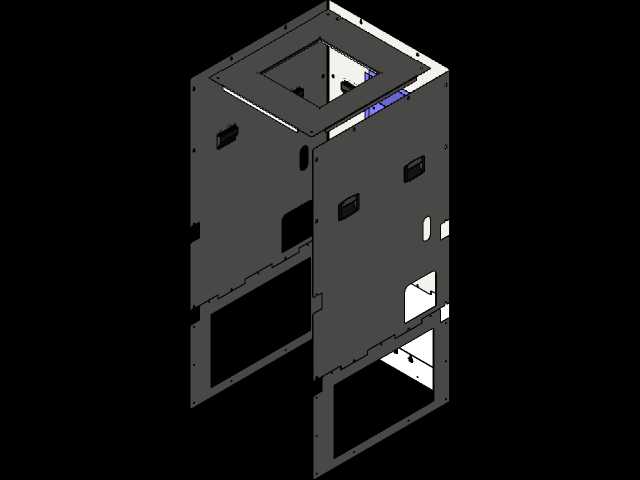

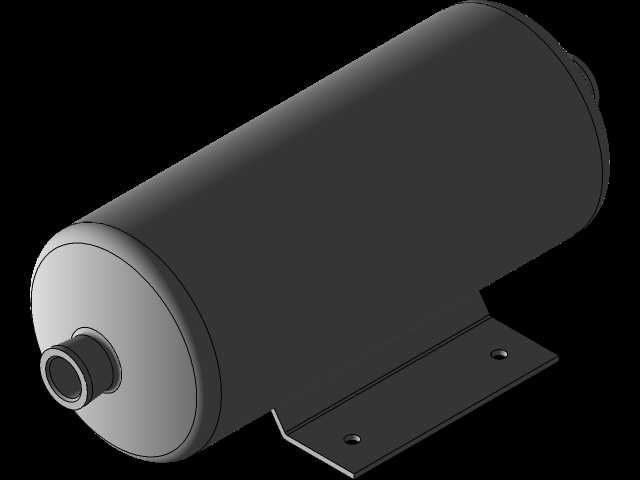

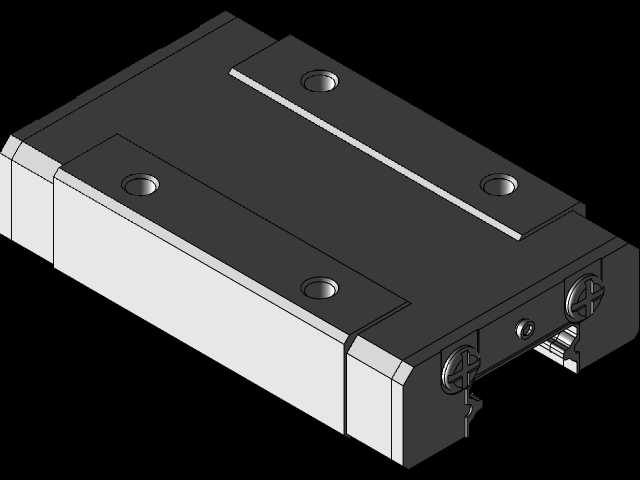

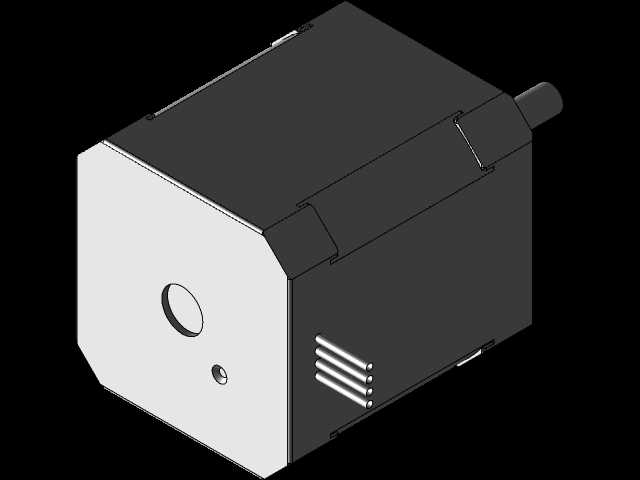

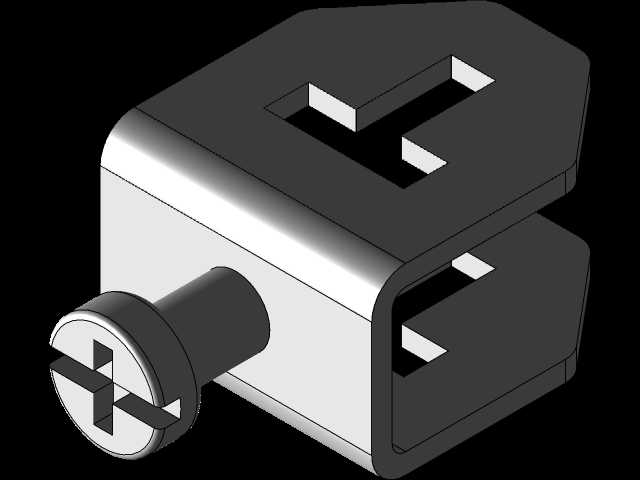

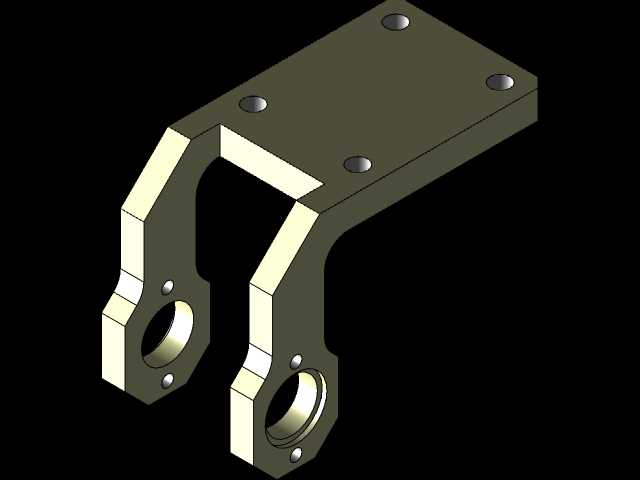

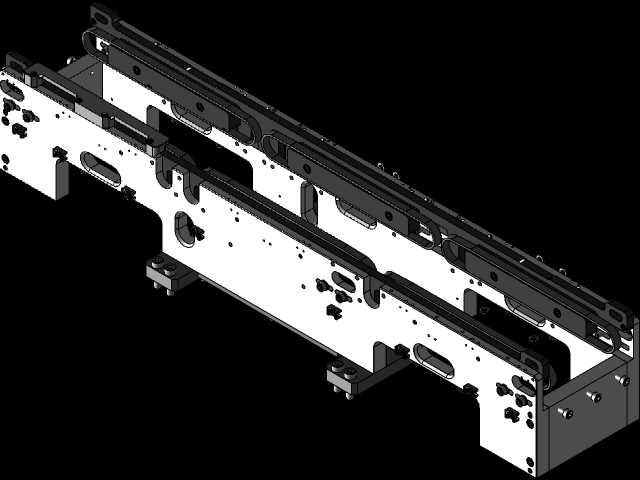

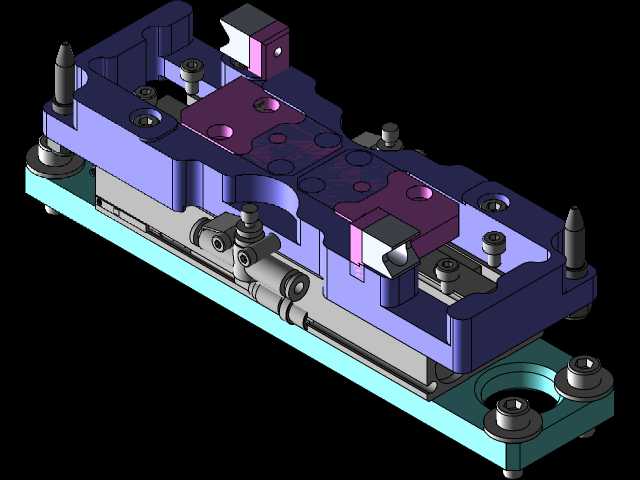

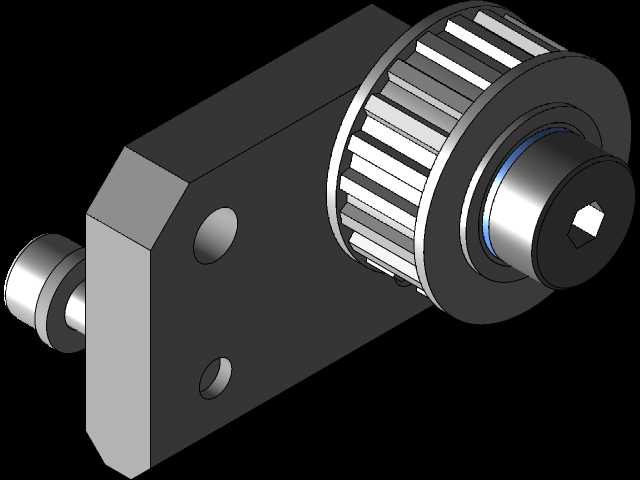

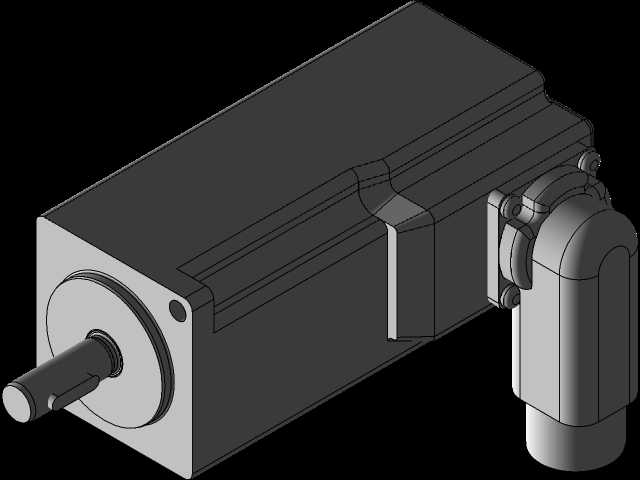

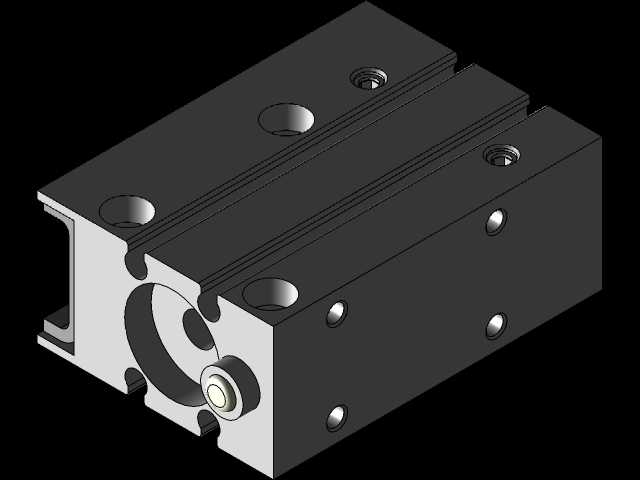

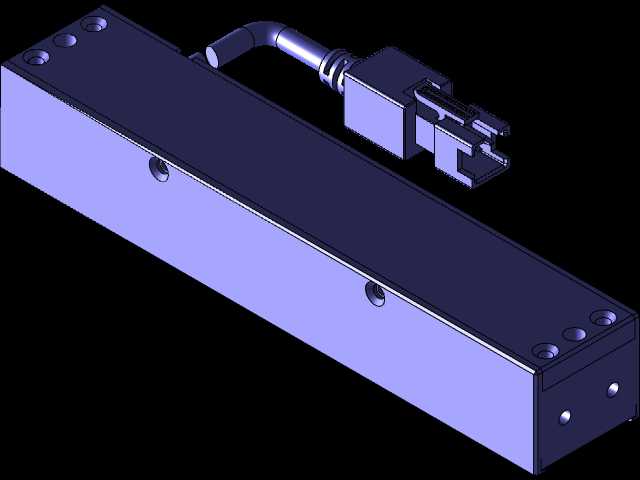

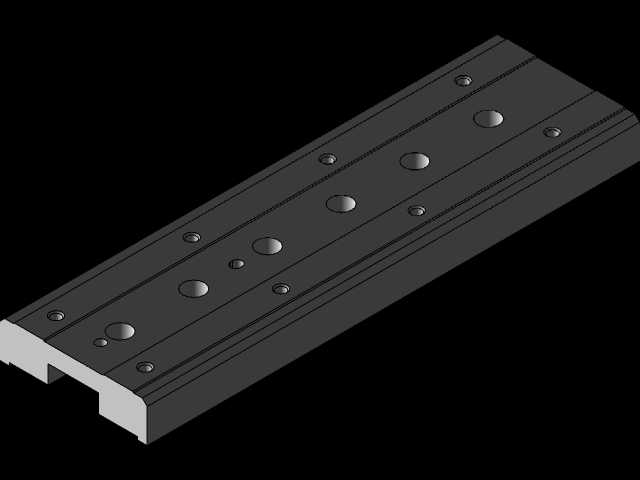

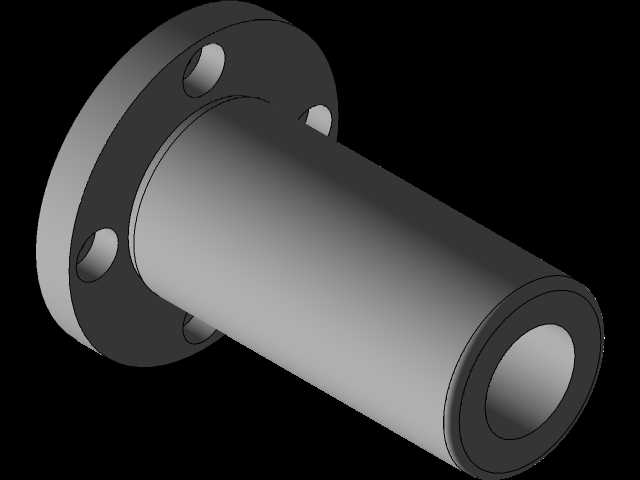

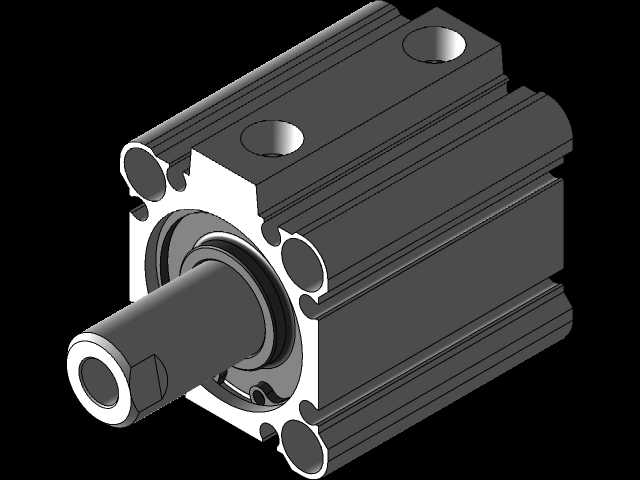

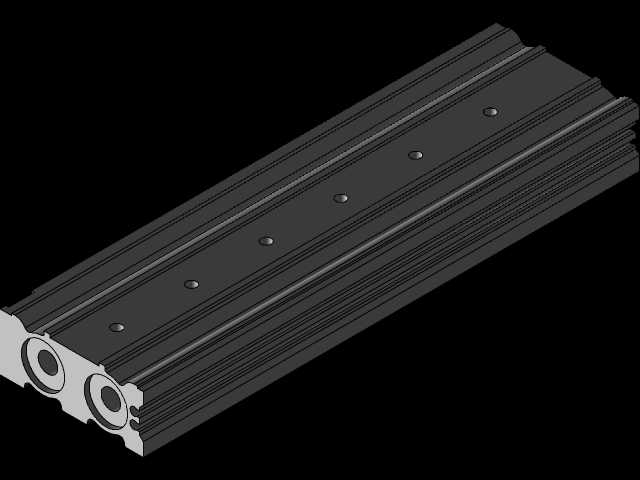

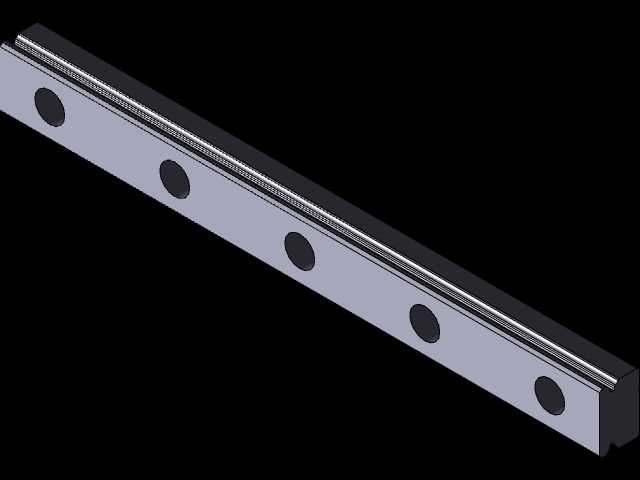

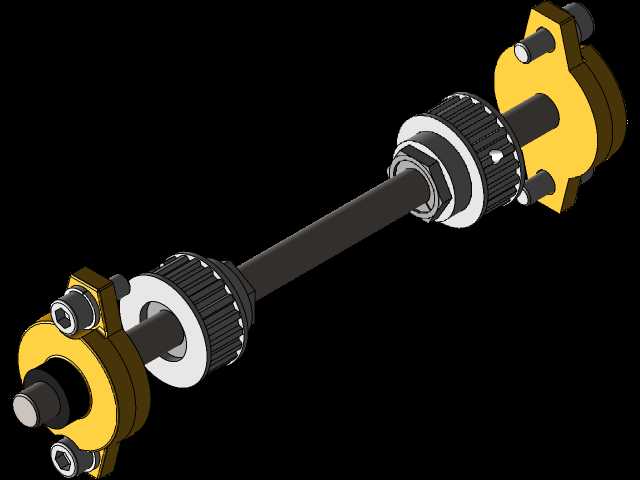

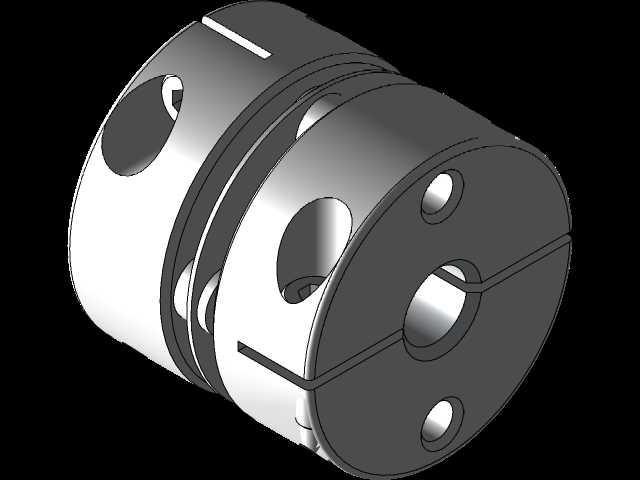

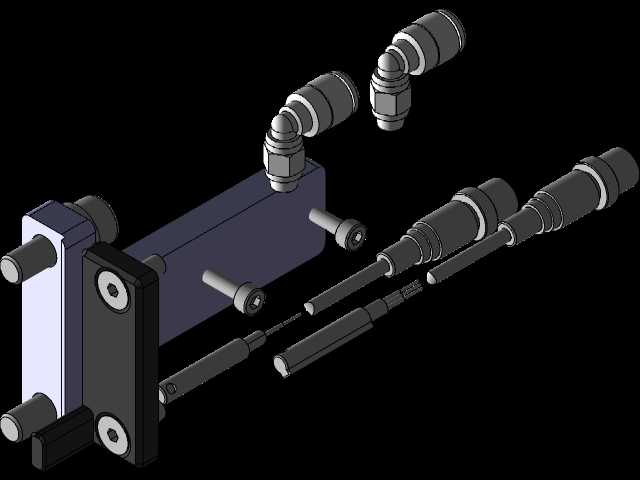

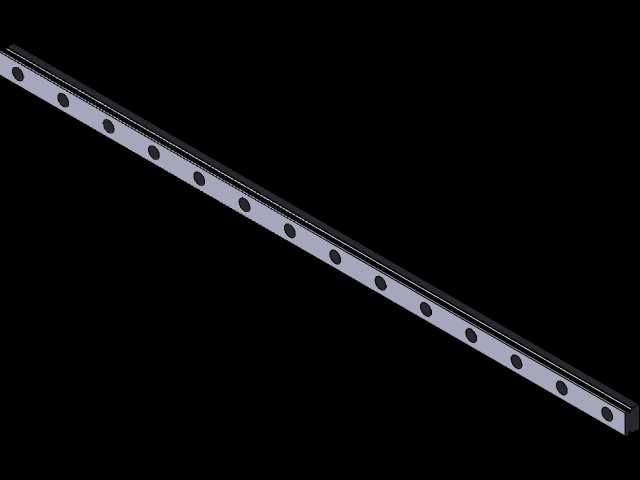

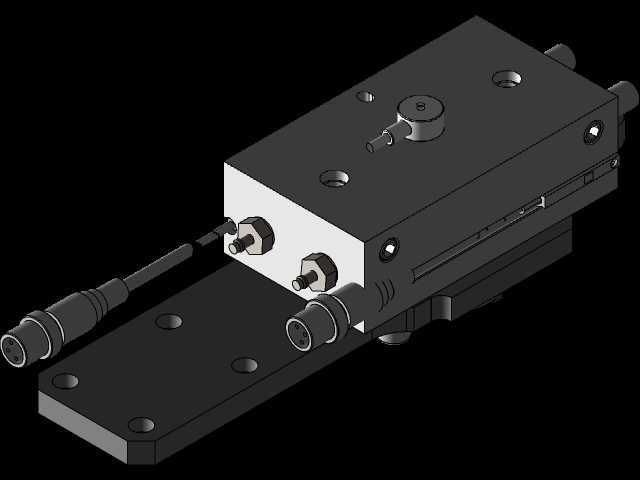

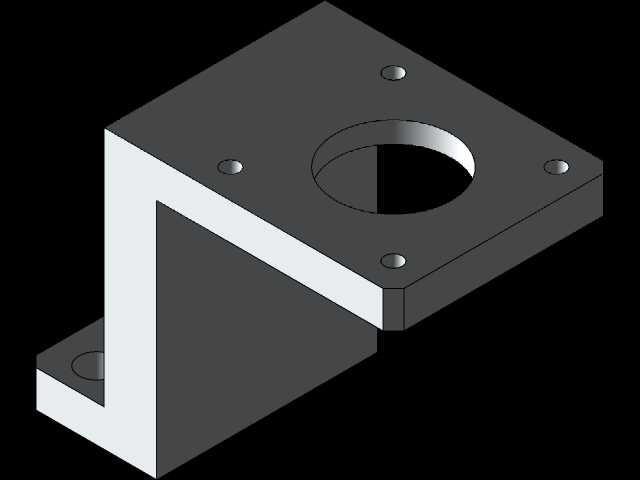

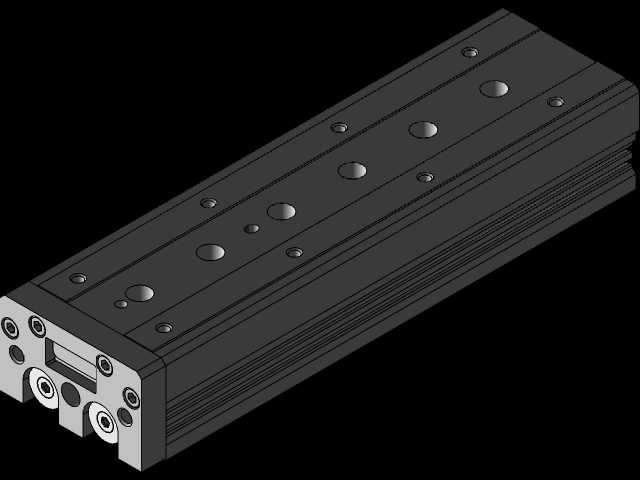

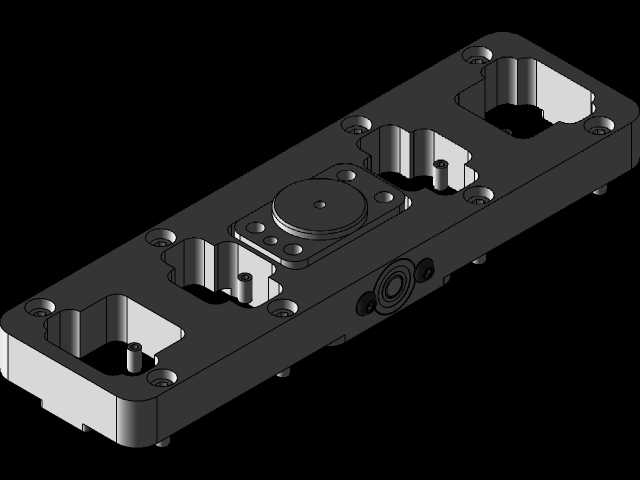

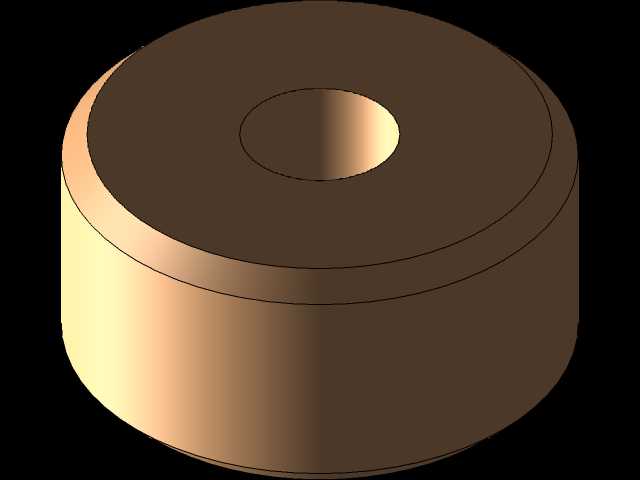

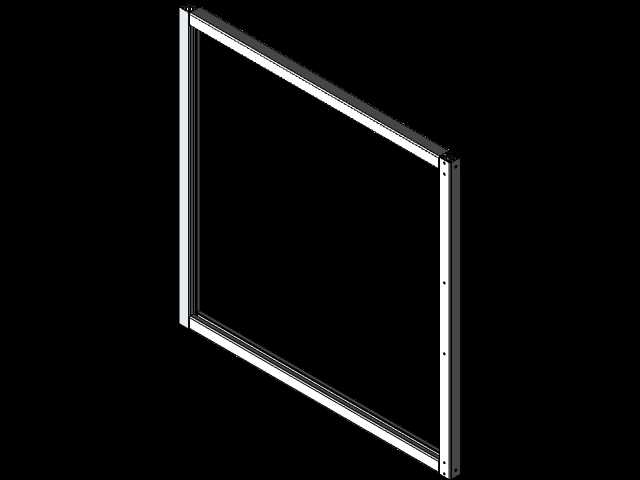

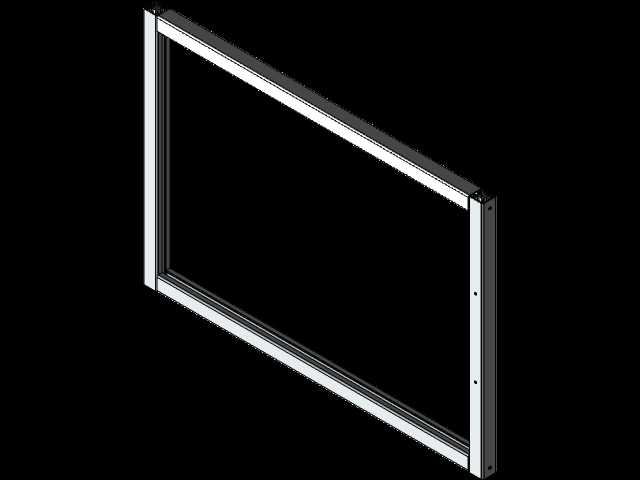

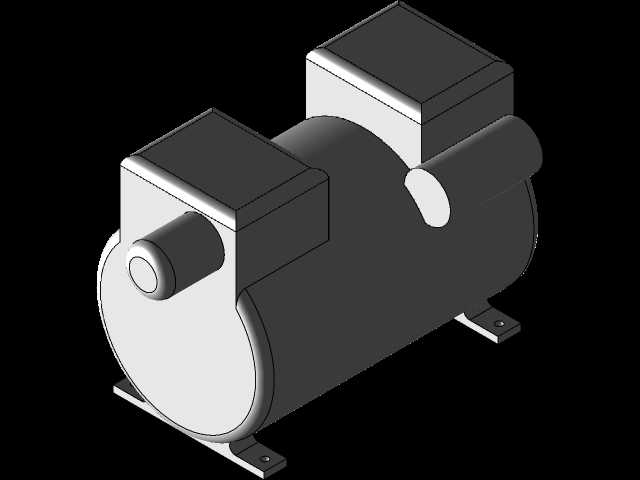

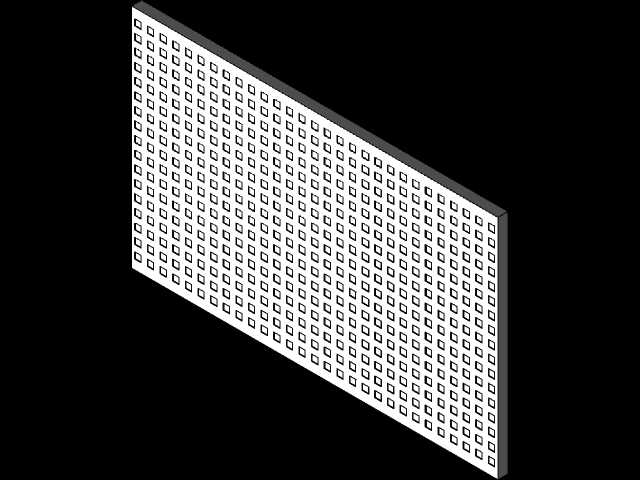

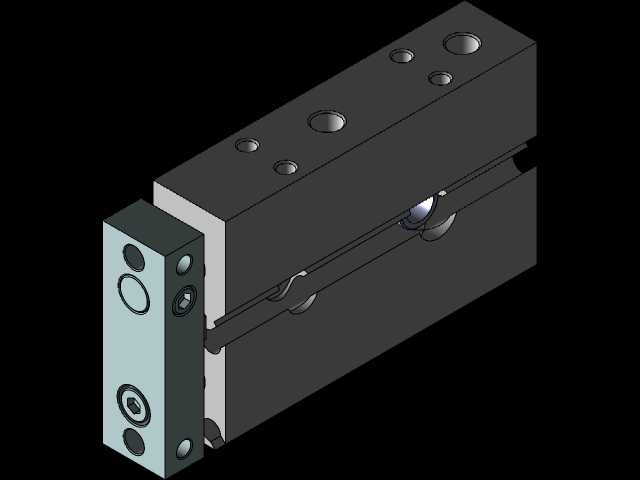

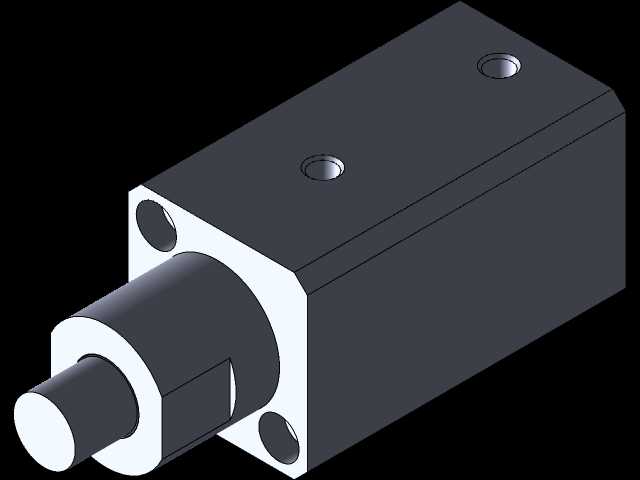

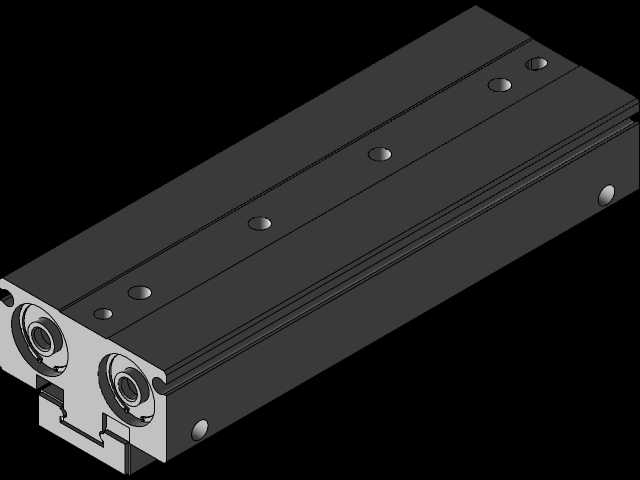

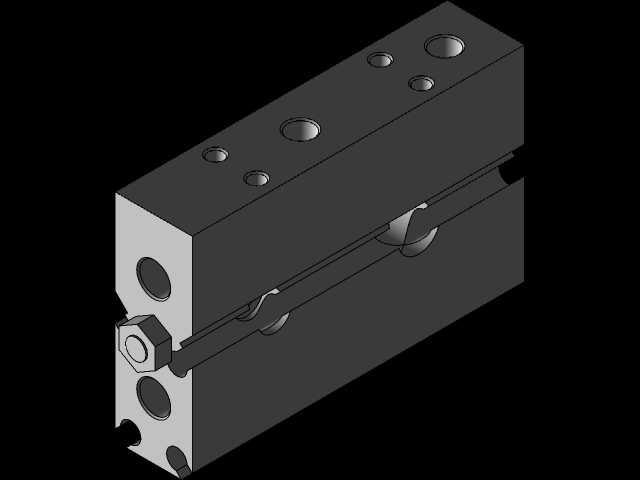

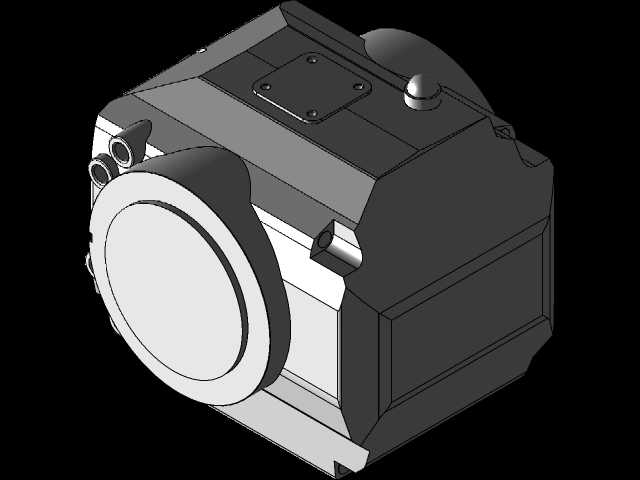

　　也不需要拆卸周边的防护钣金，只需要打开料卷端的快速锁扣就能完成料卷更换，整个换料过程控制在两分钟以内，适配产线快速换产的需求。压贴组件采用浮动式压轮结构，压轮表面包裹邵氏硬度40度的硅胶层，压轮的安装支架带微型直线导轨和预压弹簧，当产品高度存在±2mm的尺寸公差时，压轮能自动适配高度差，保证标签完全贴合在产品表面，不会出现气泡、翘边或者贴标褶皱的问题。设备的输送对接部分直接采用和现有产线同规格的同步带输送模组，模组的驱动电机集成在输送线的侧边端座内，没有额外突出的电机安装位，输送模组的进料端和出料端都做了导向倒角，能和前后段产线的输送面无缝对接，产品从前段流过来时不需要额外的顶升移栽机构，直接沿输送面进入贴标工位，

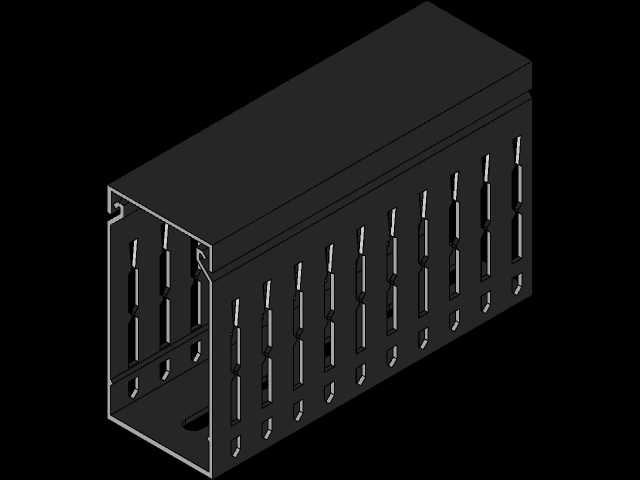

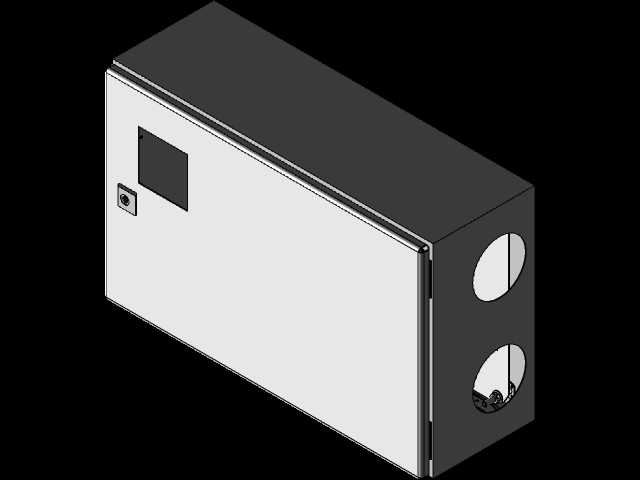

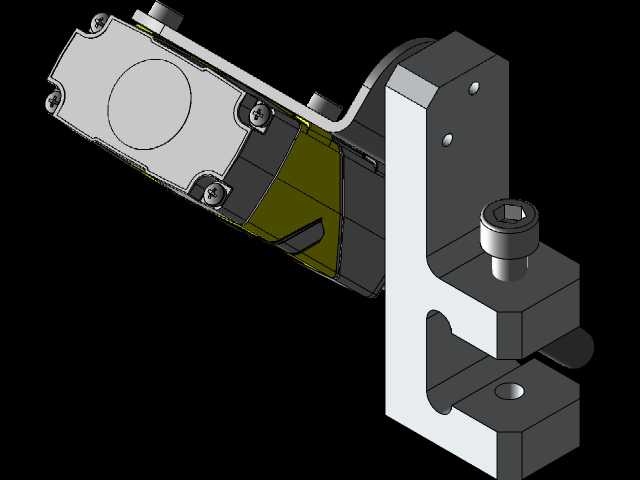

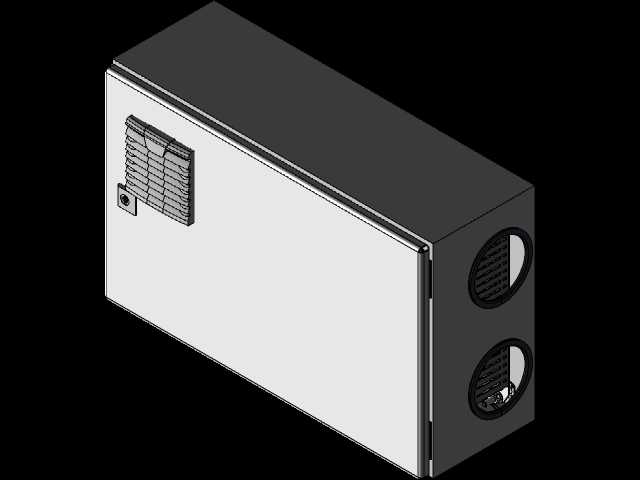

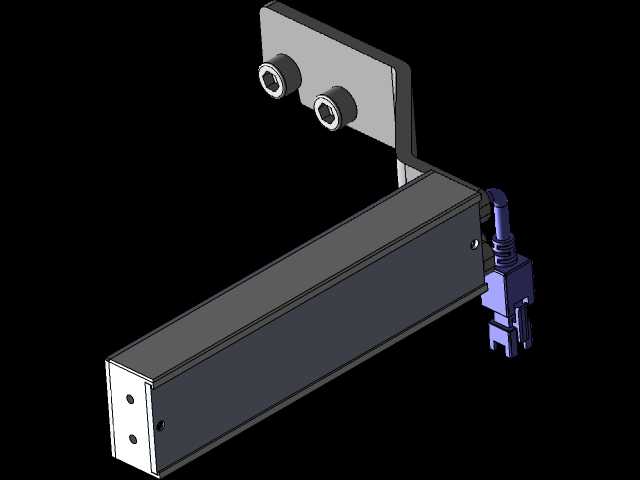

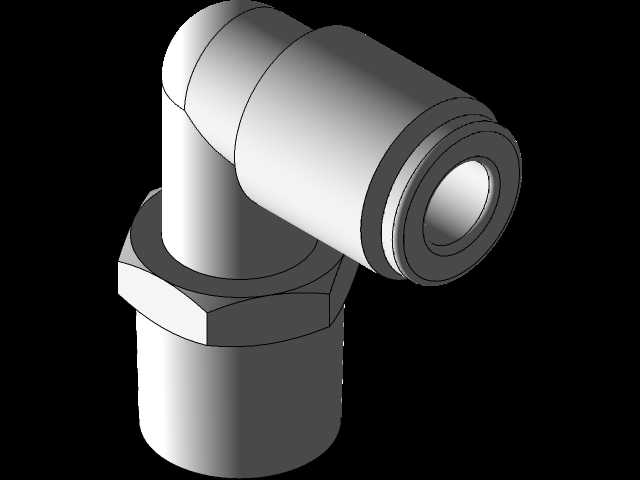

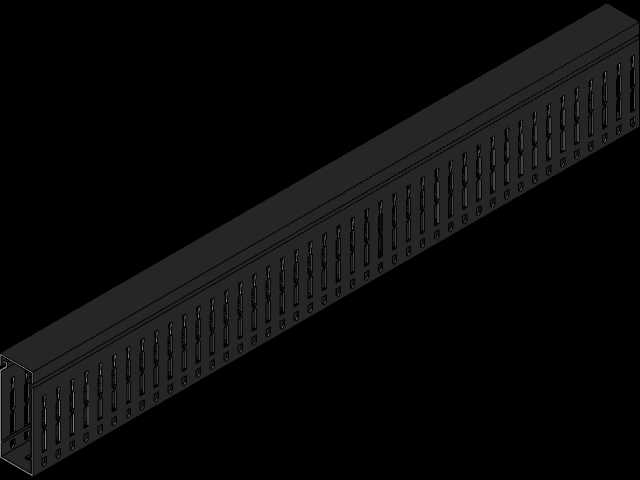

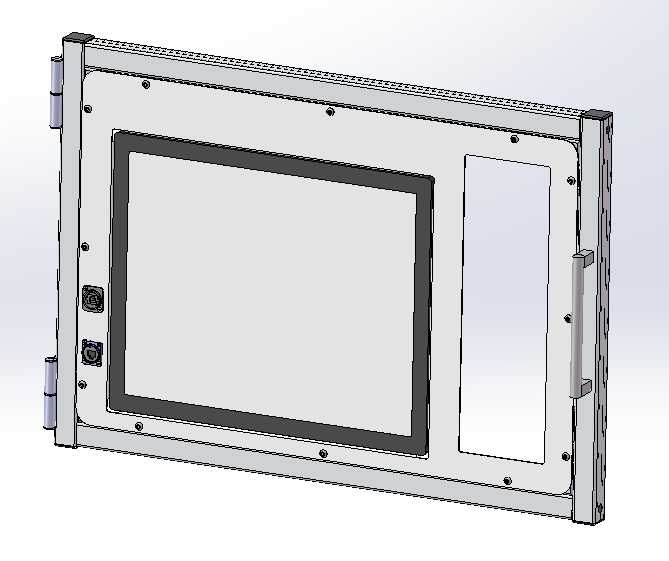

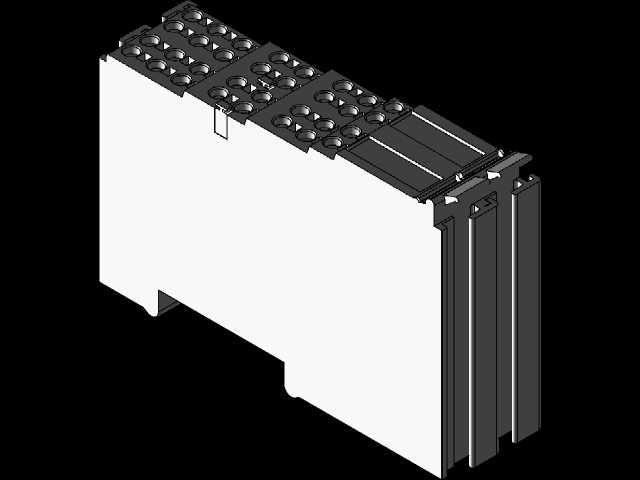

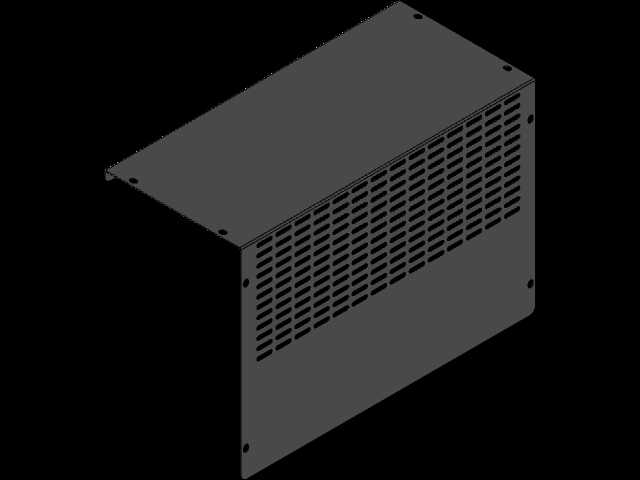

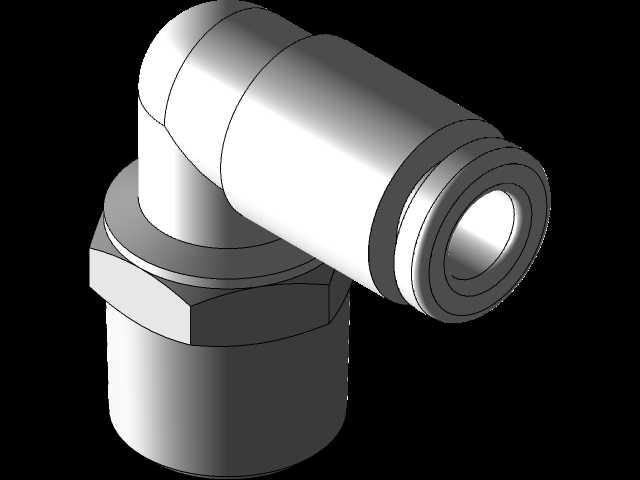

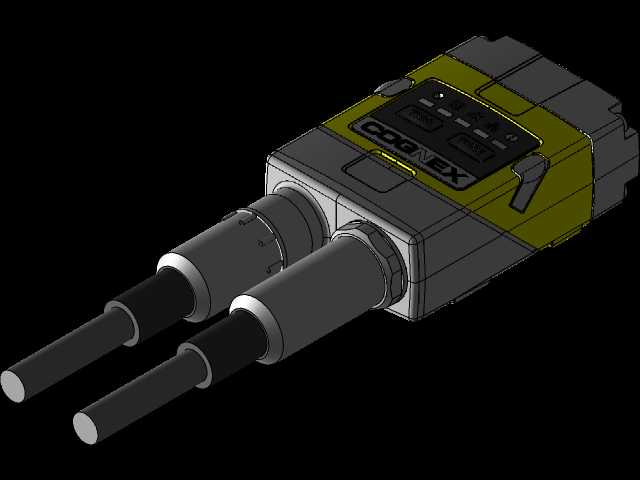

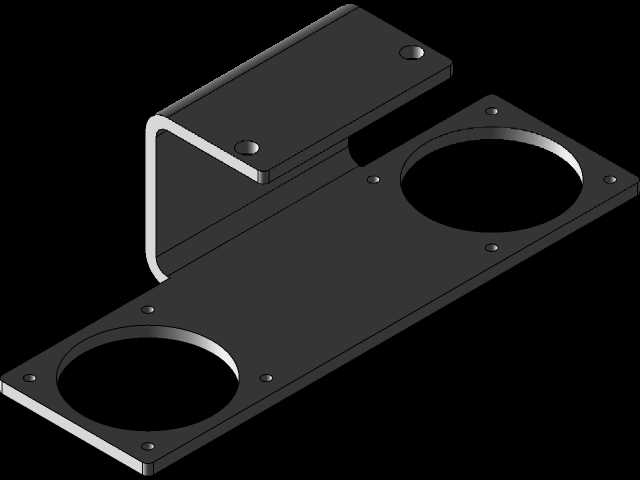

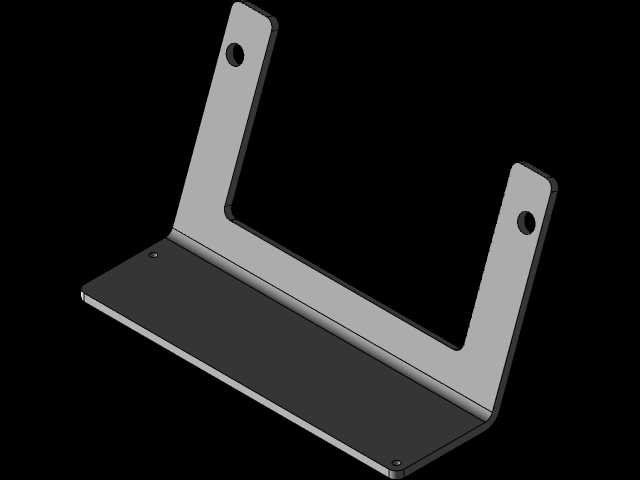

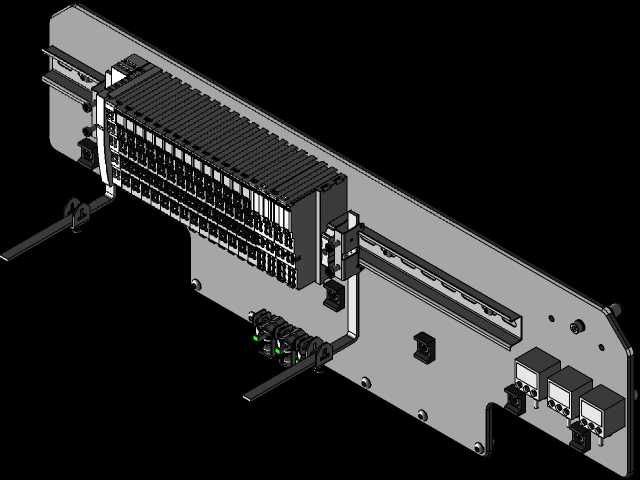

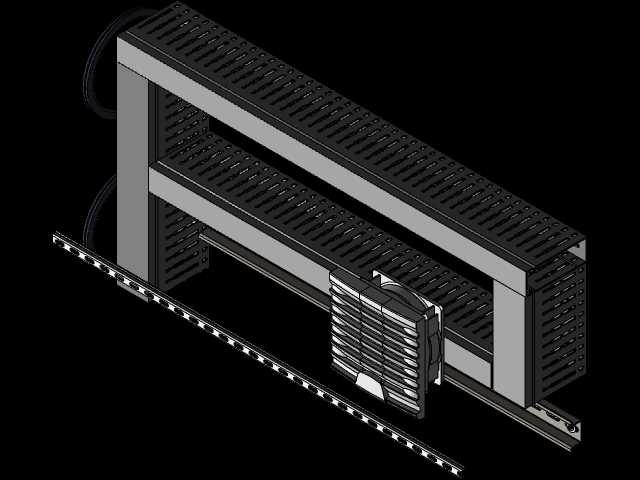

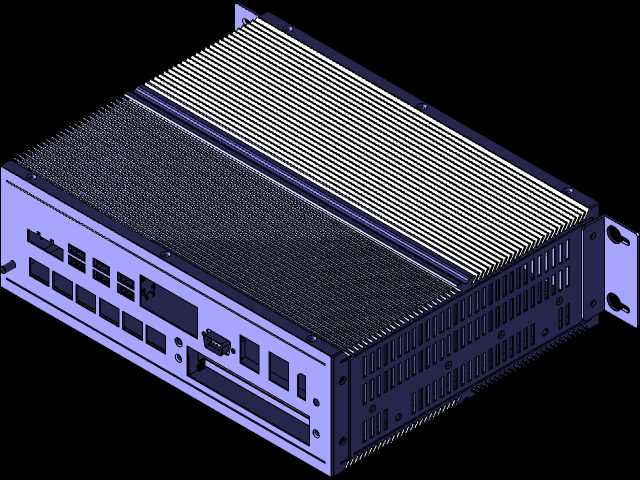

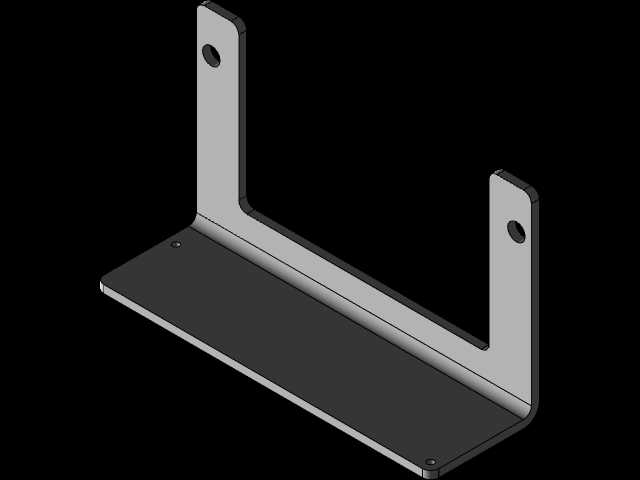

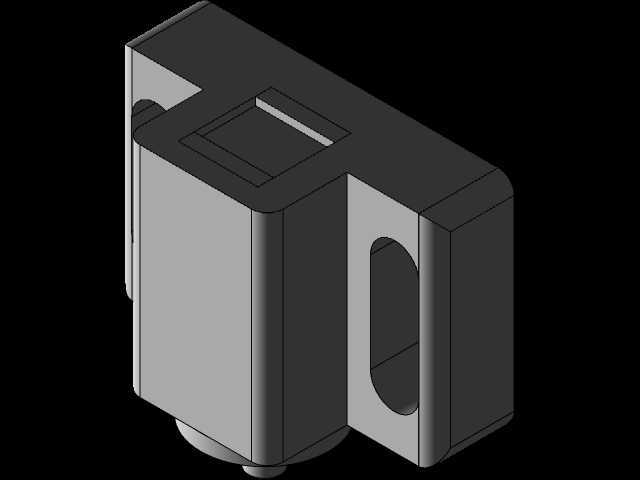

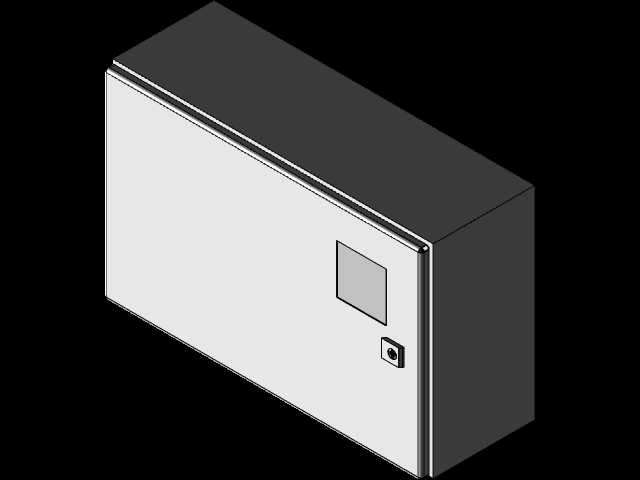

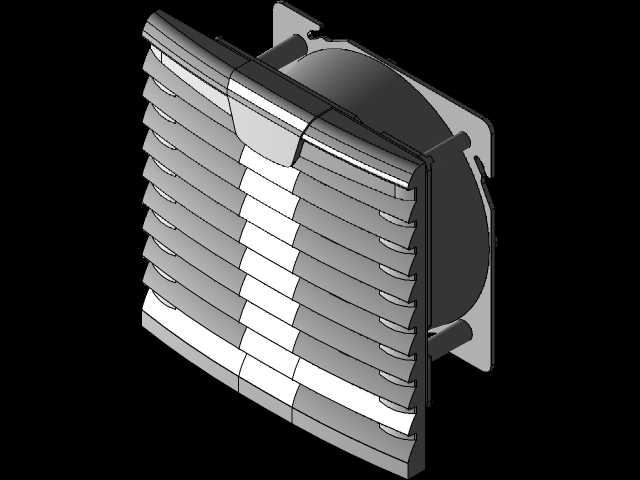

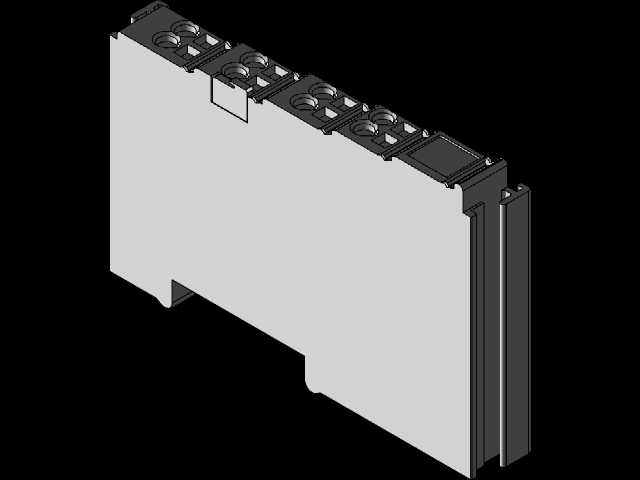

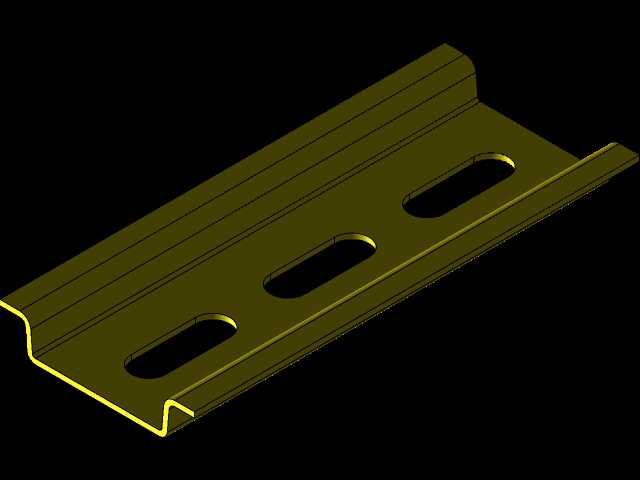

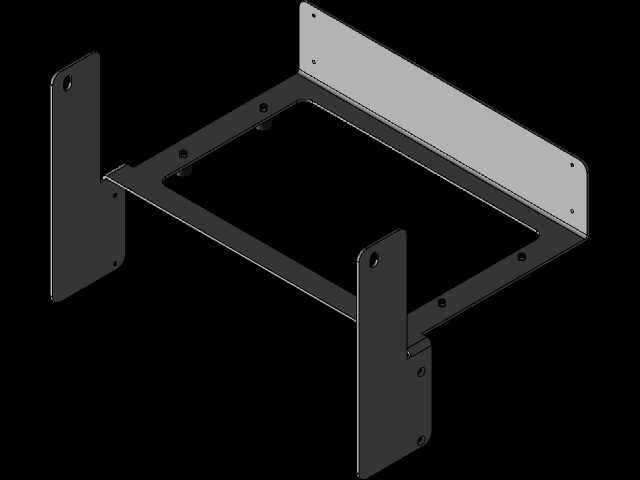

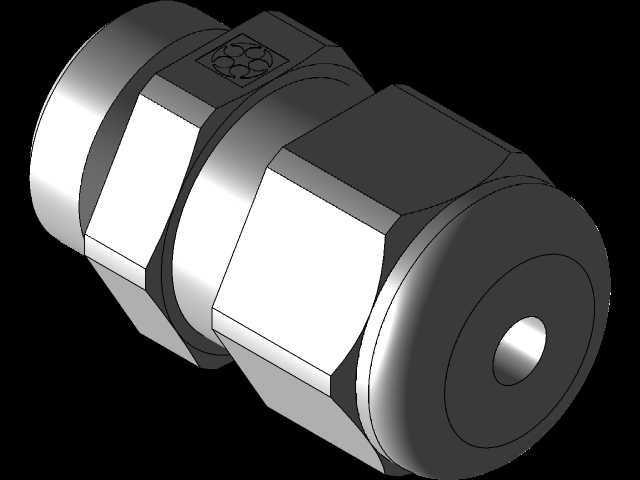

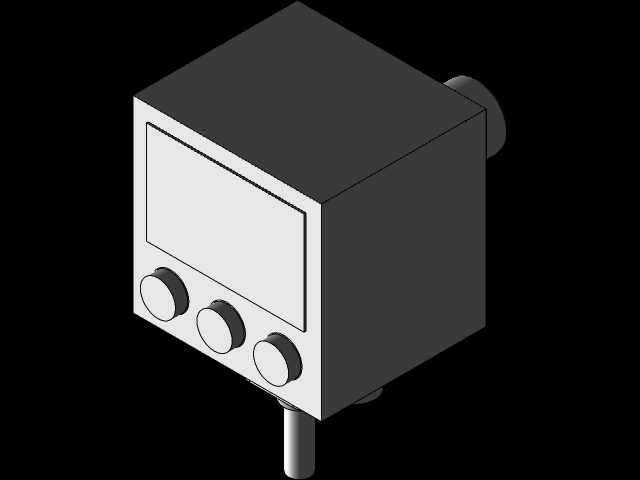

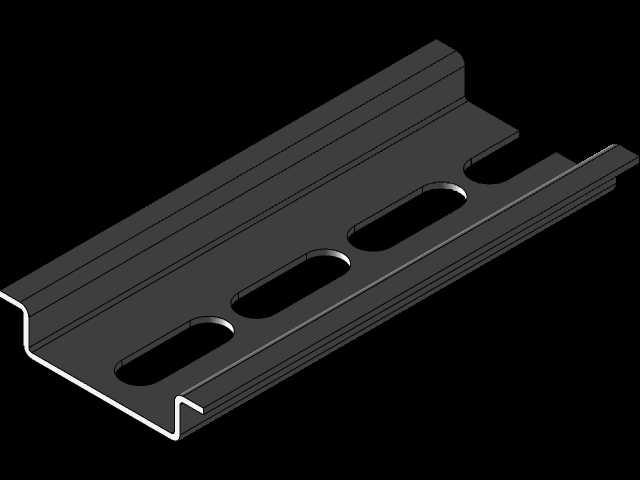

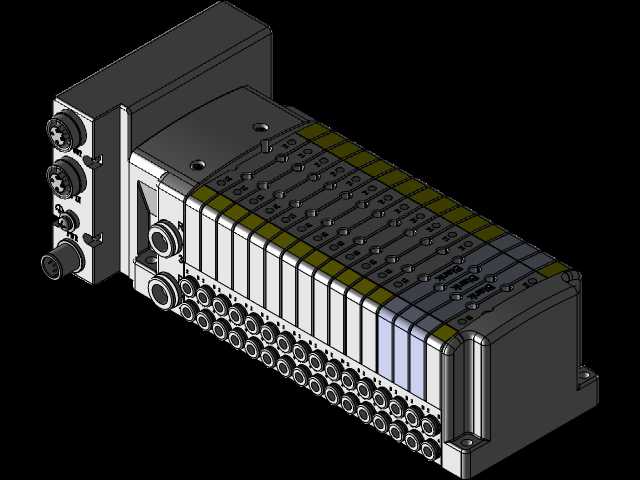

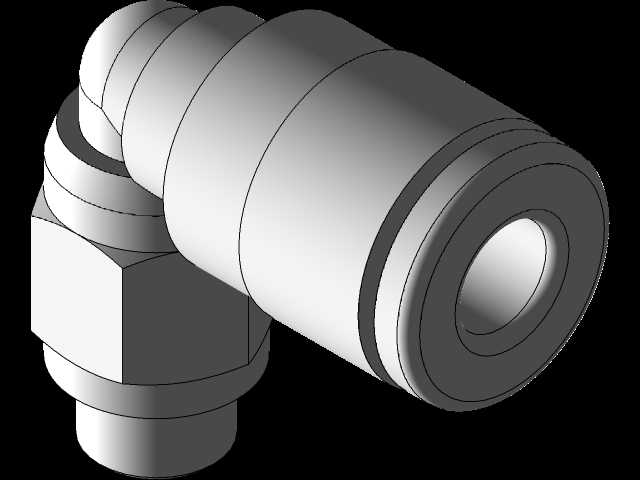

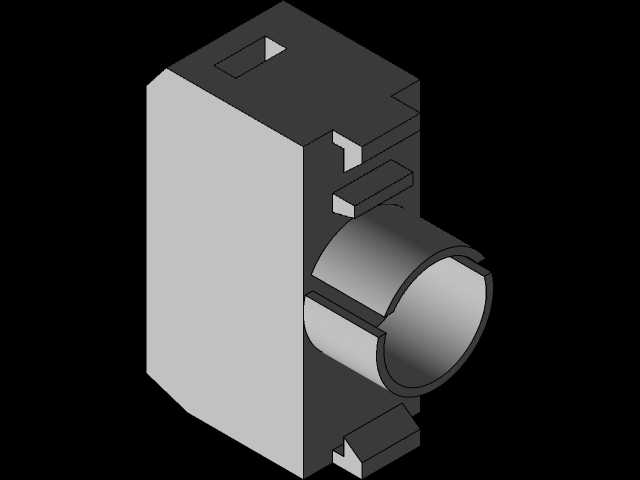

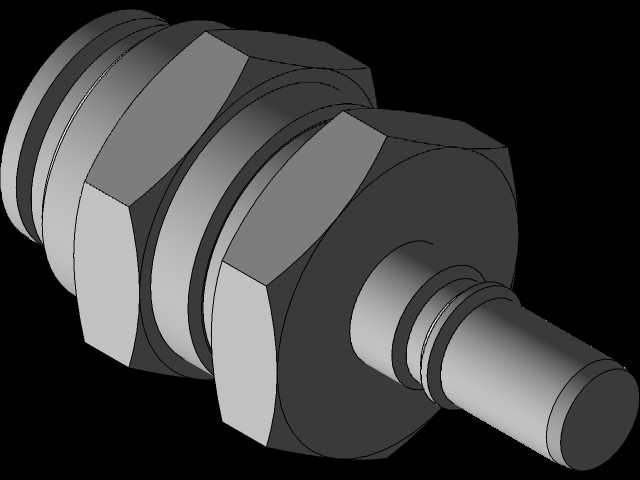

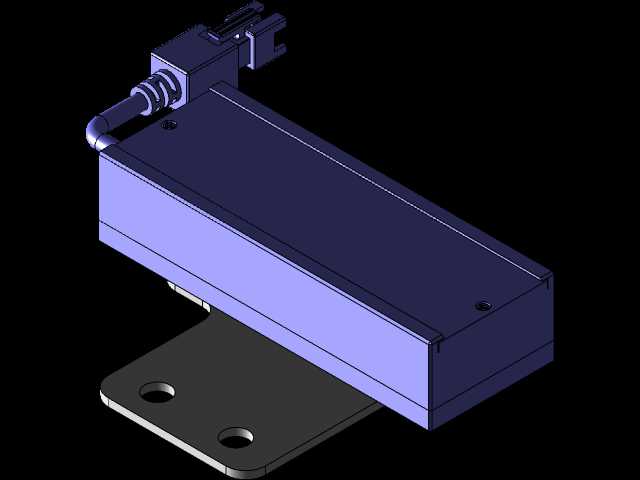

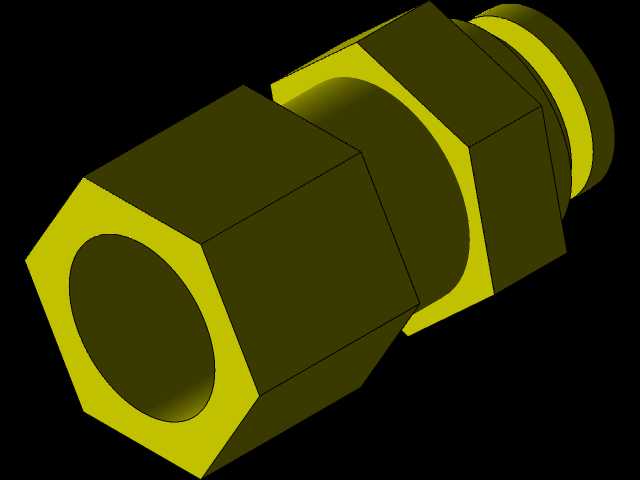

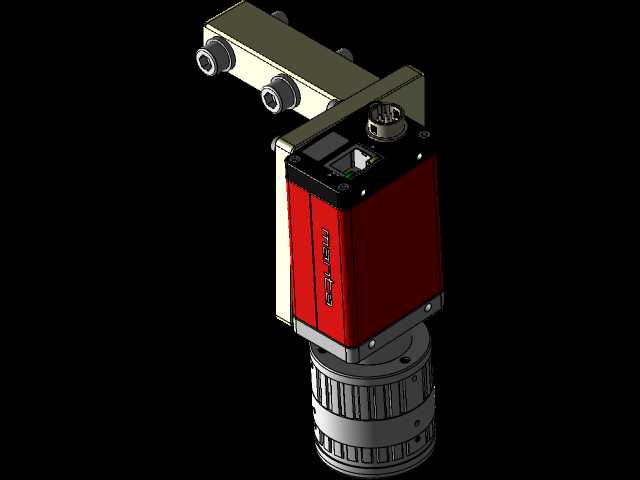

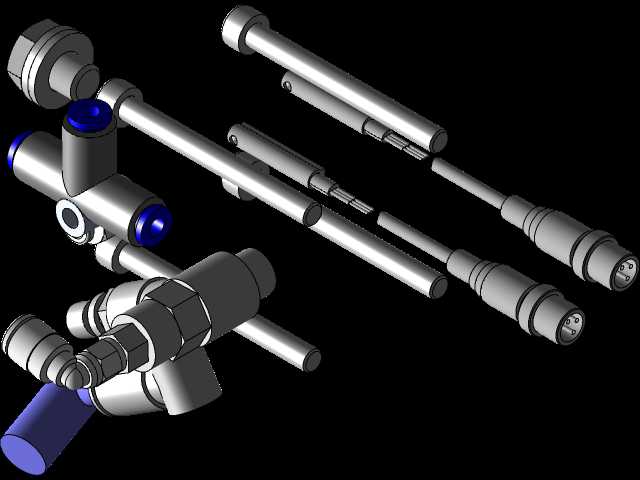

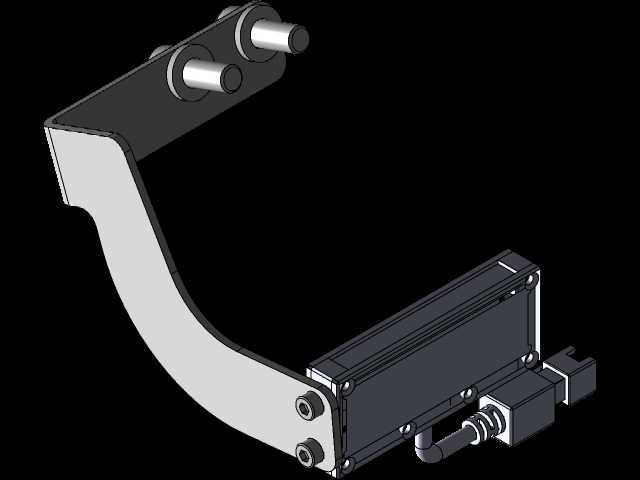

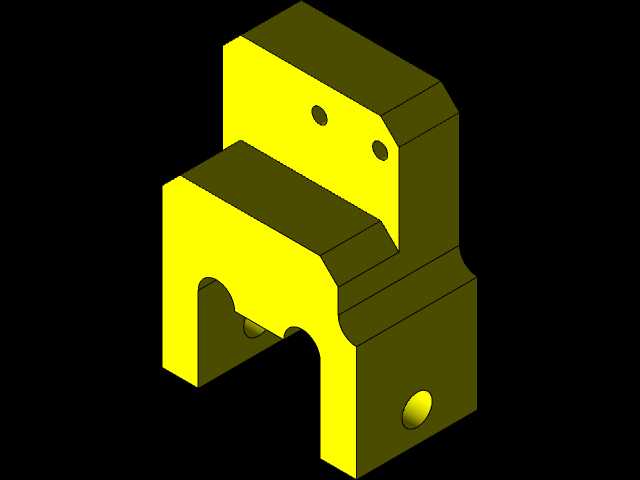

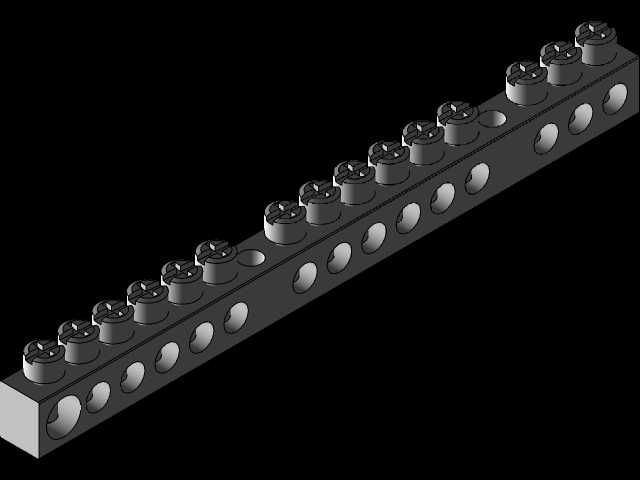

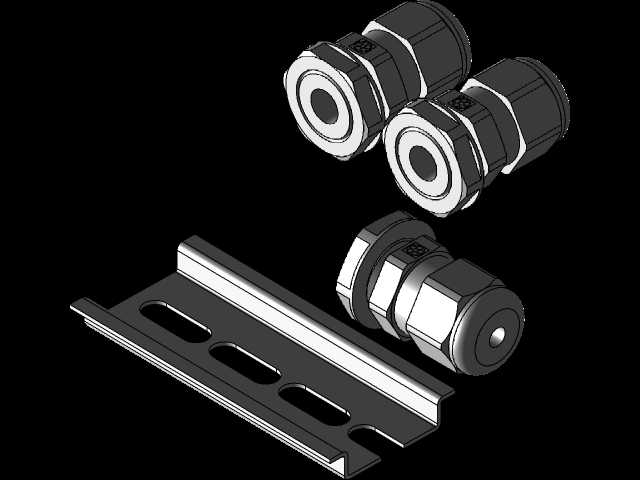

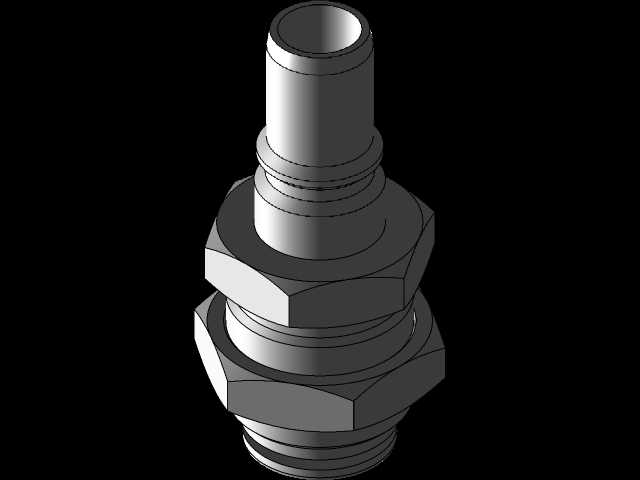

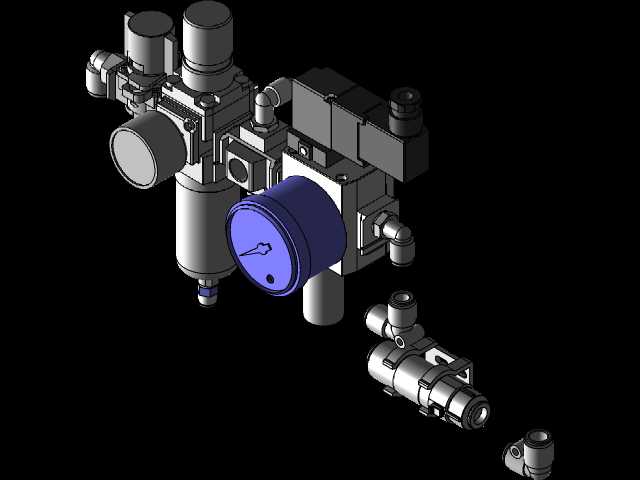

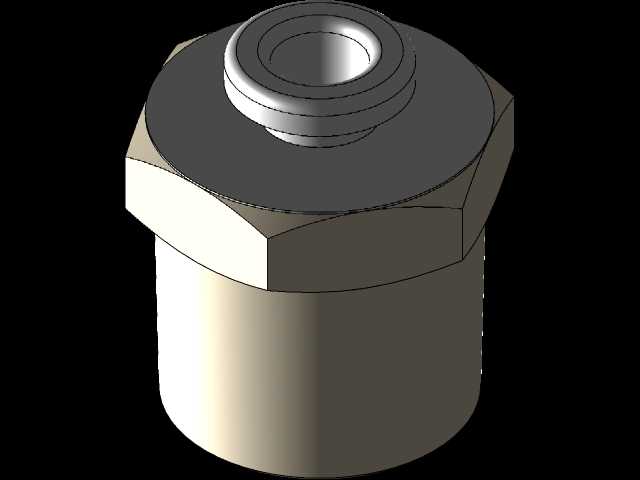

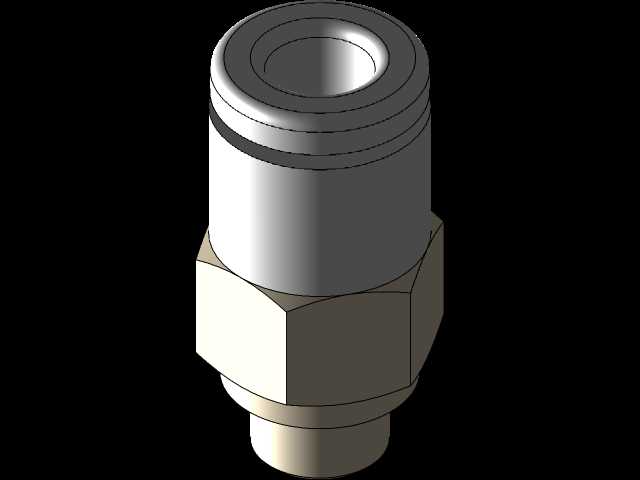

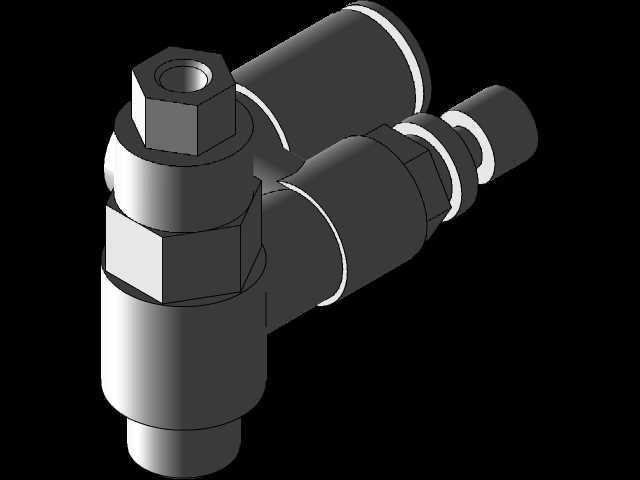

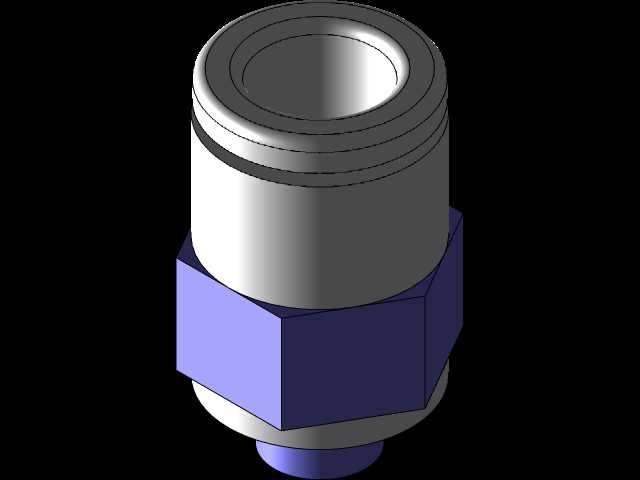

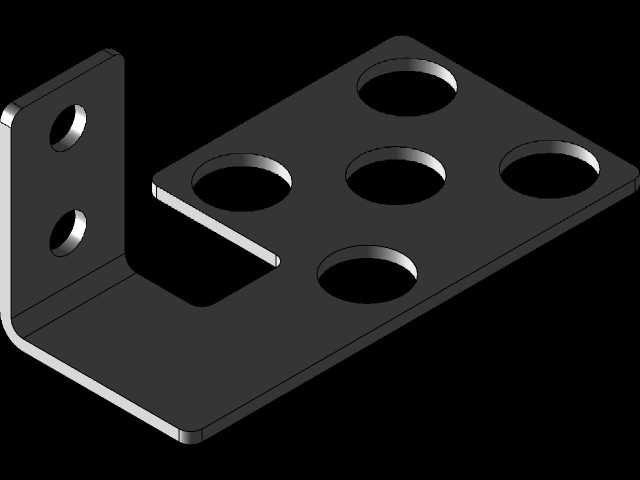

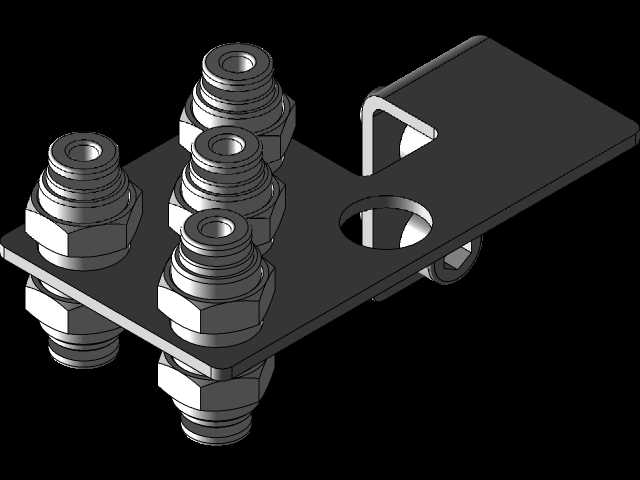

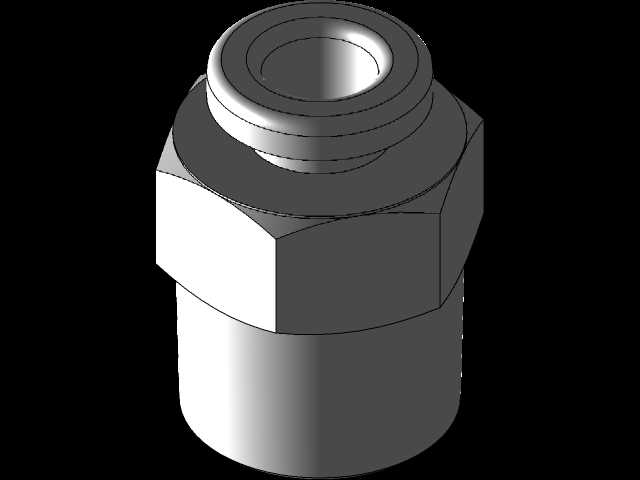

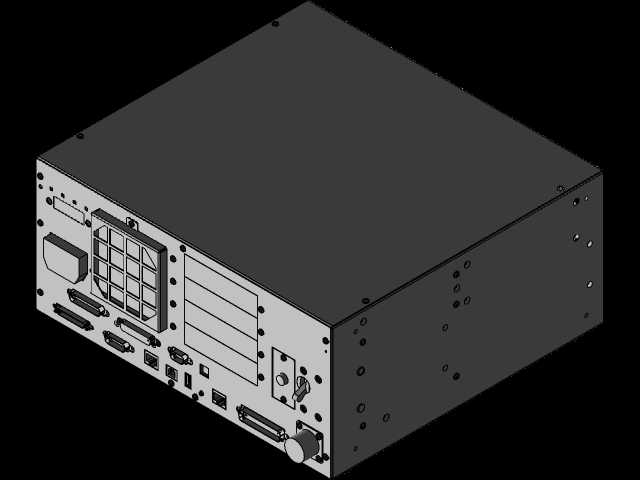

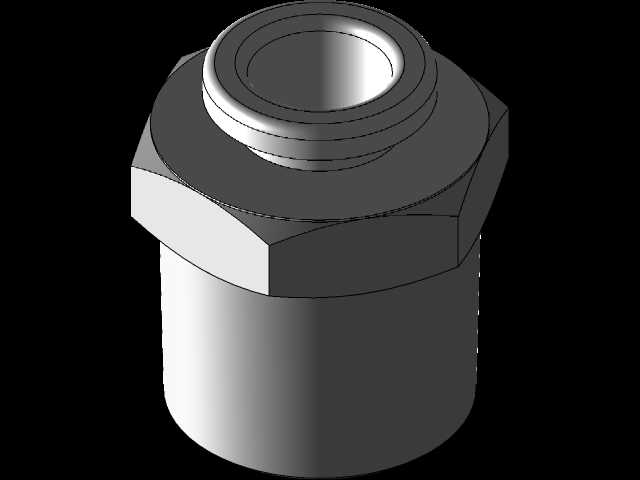

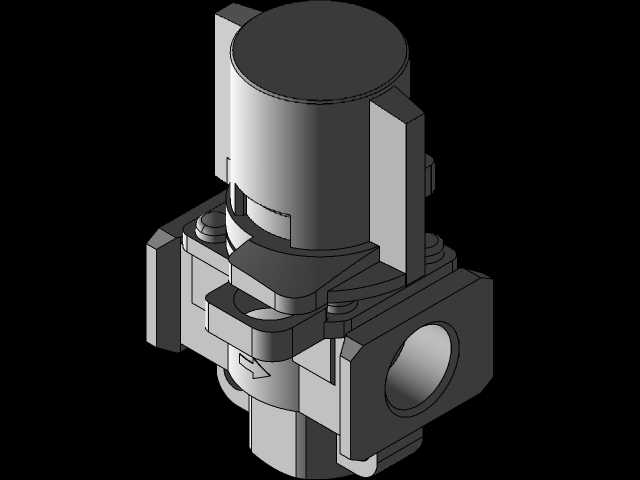

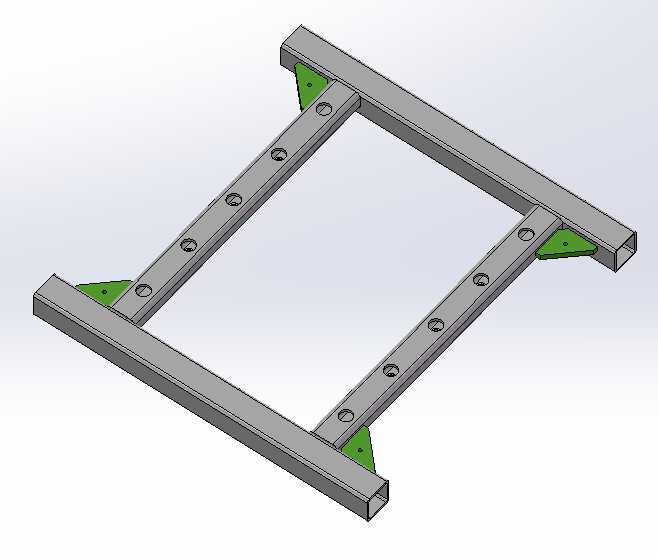

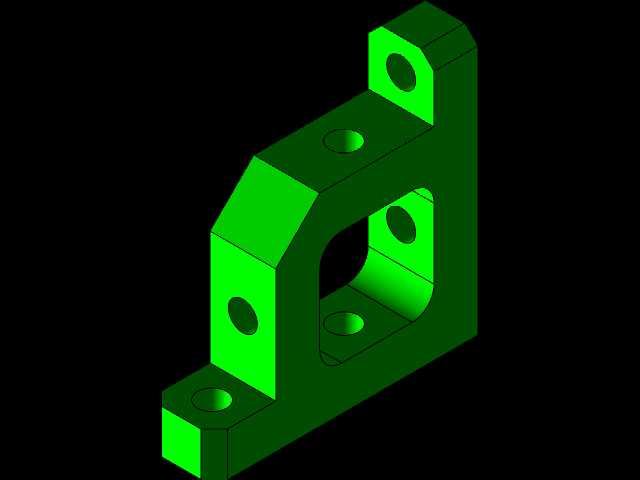

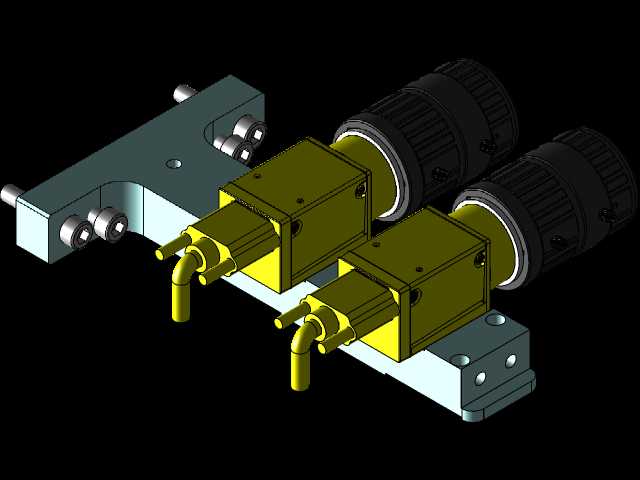

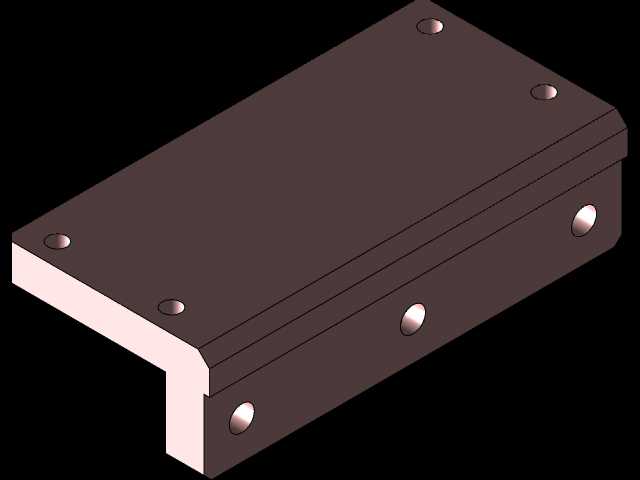

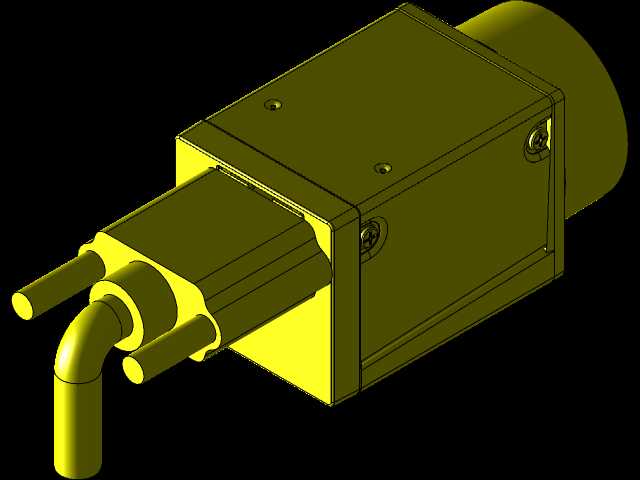

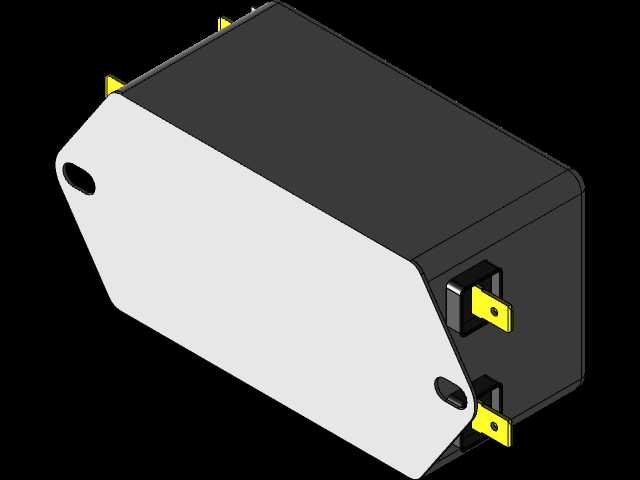

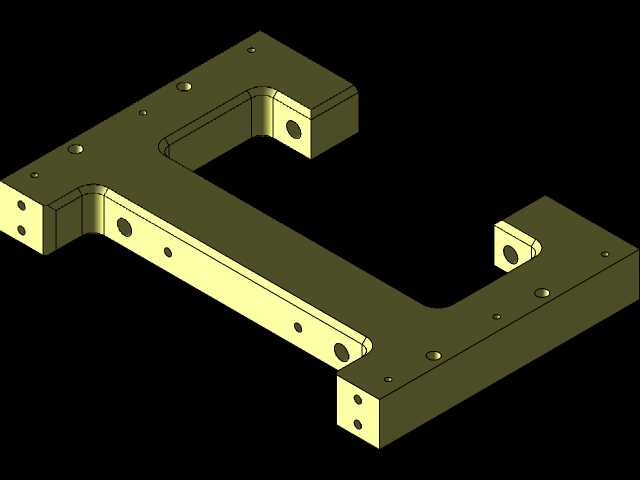

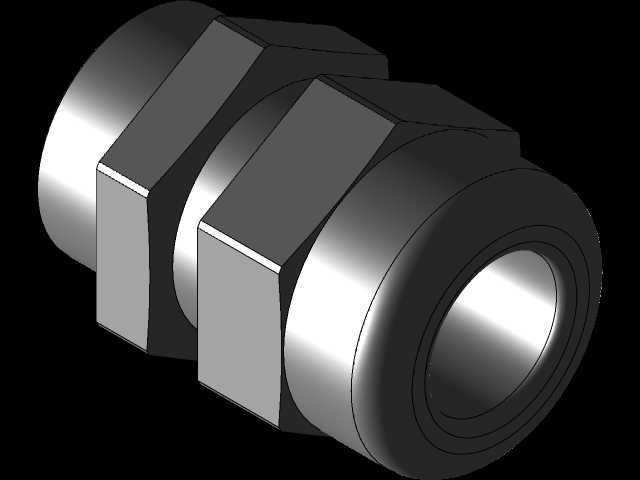

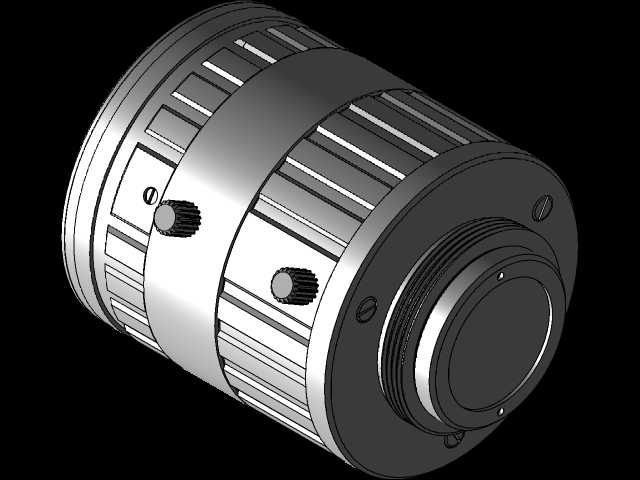

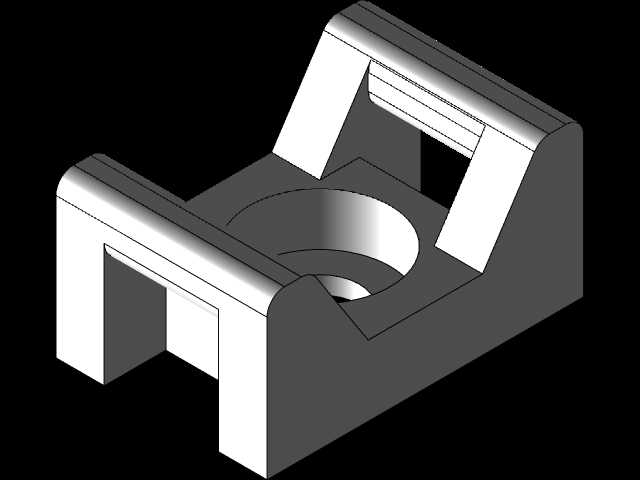

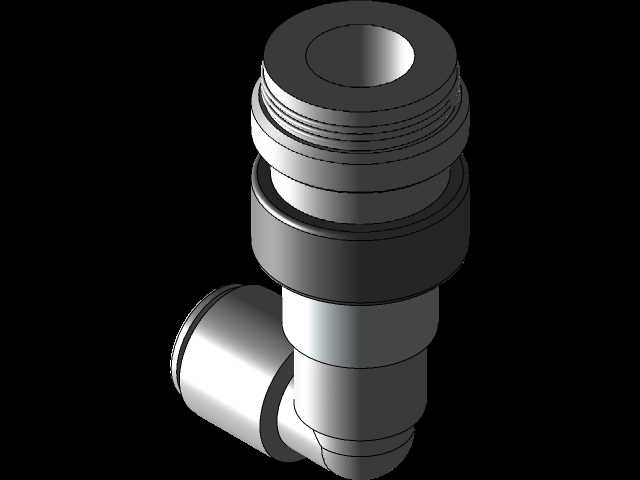

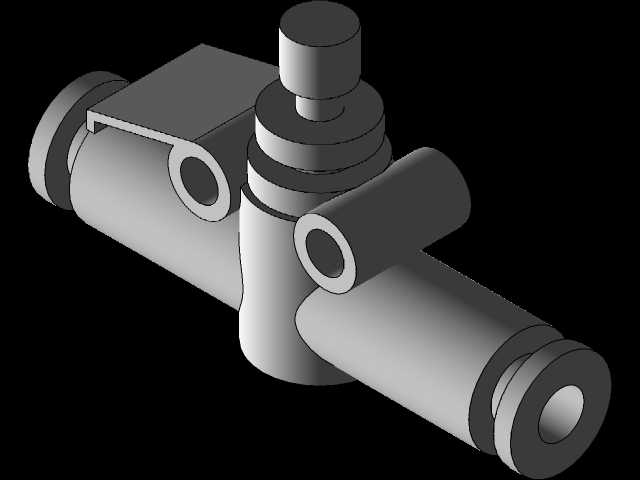

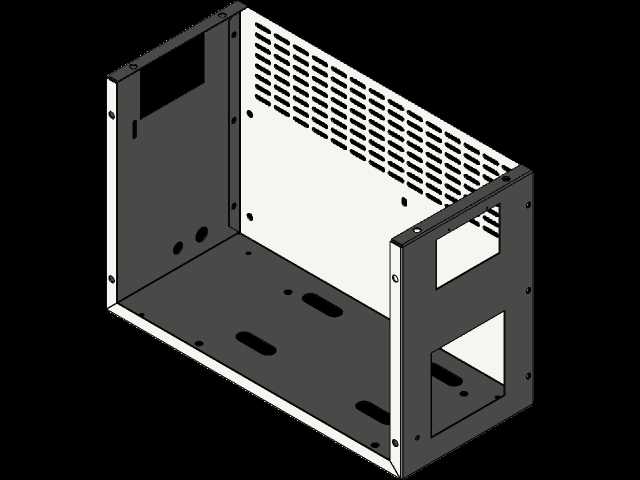

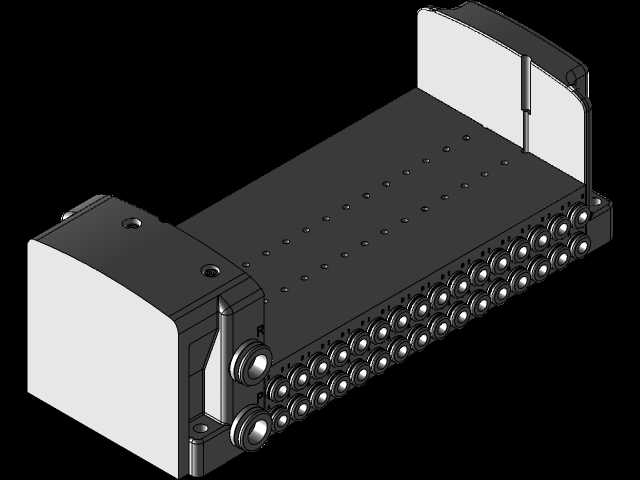

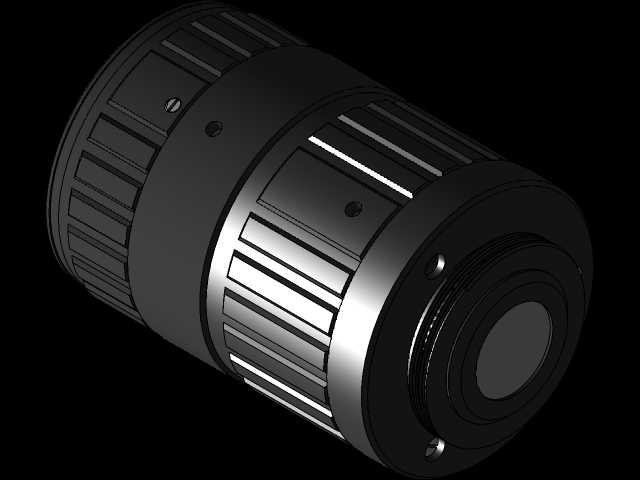

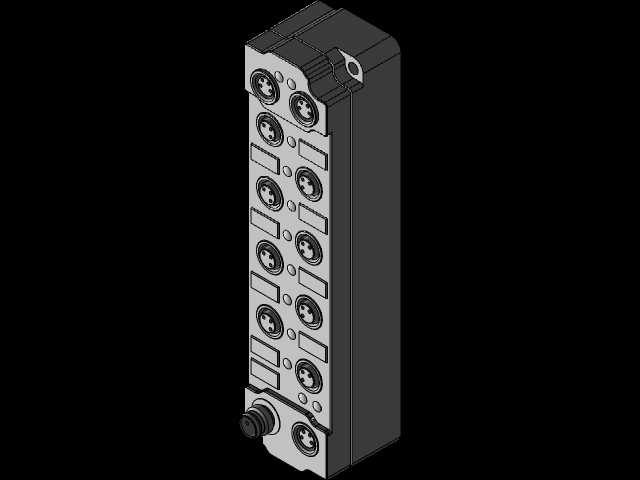

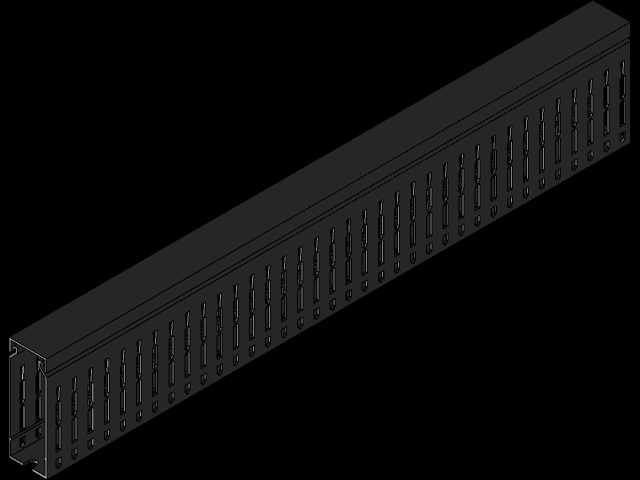

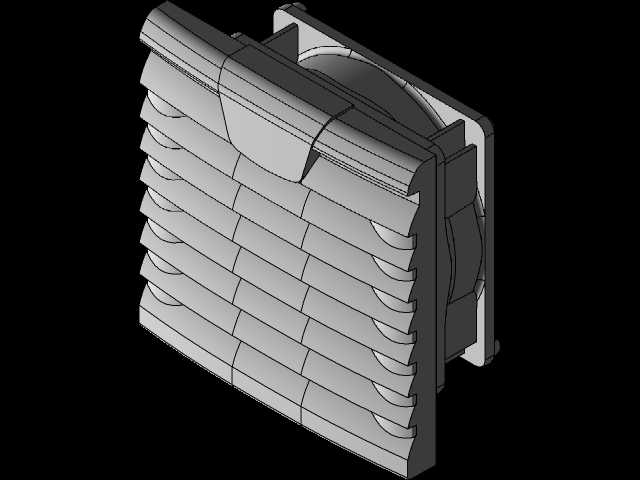

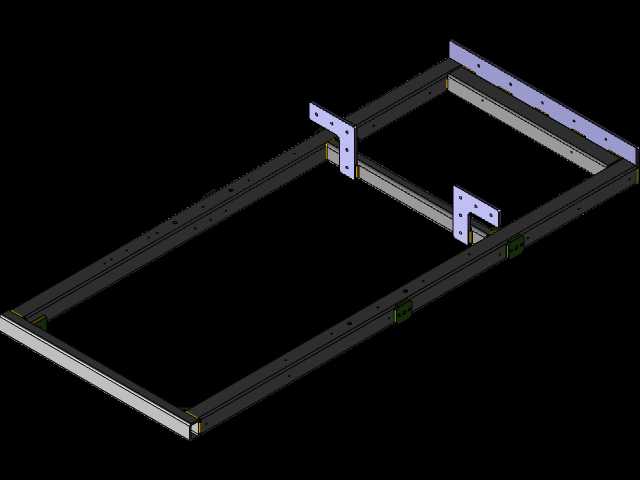

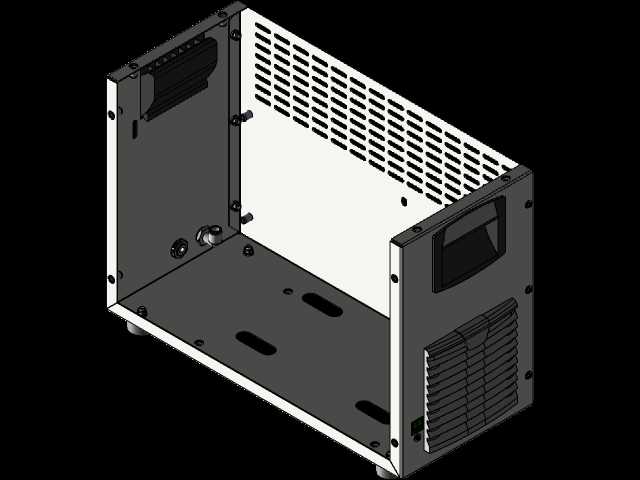

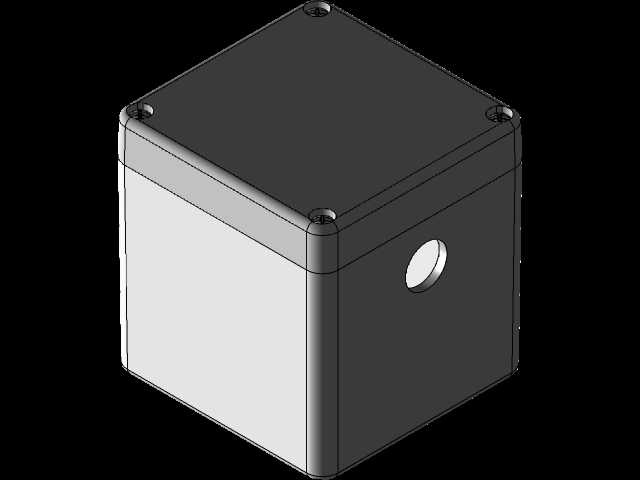

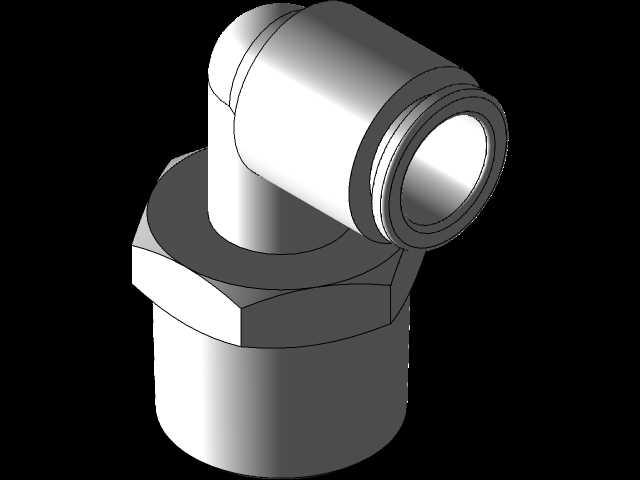

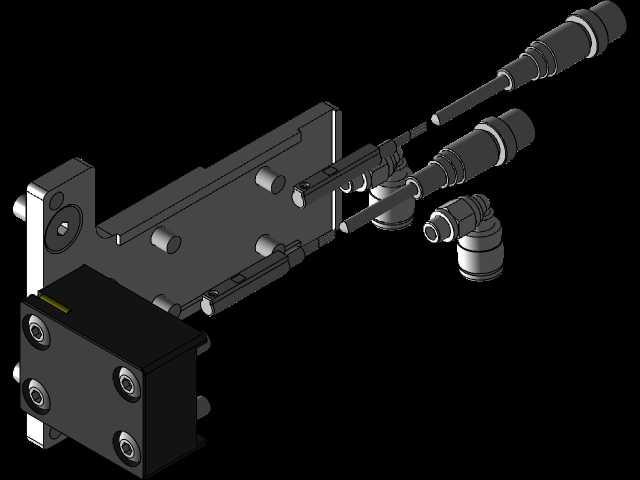

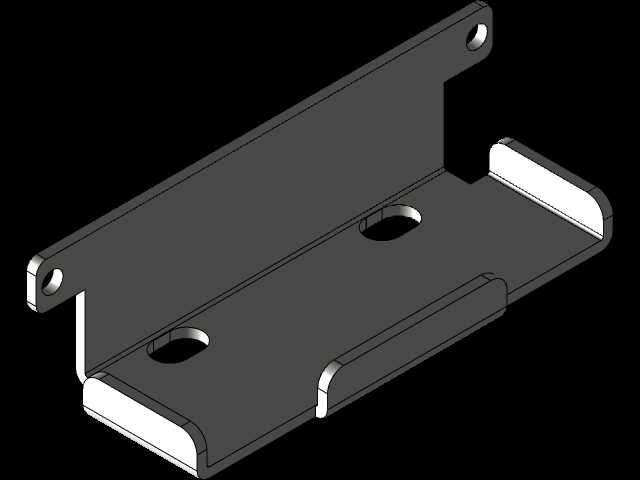

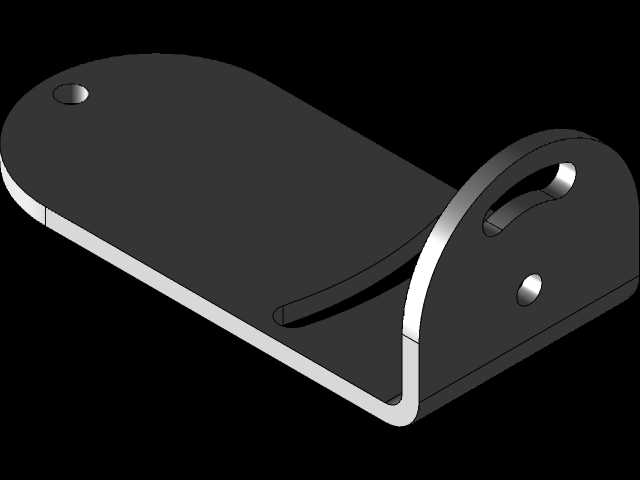

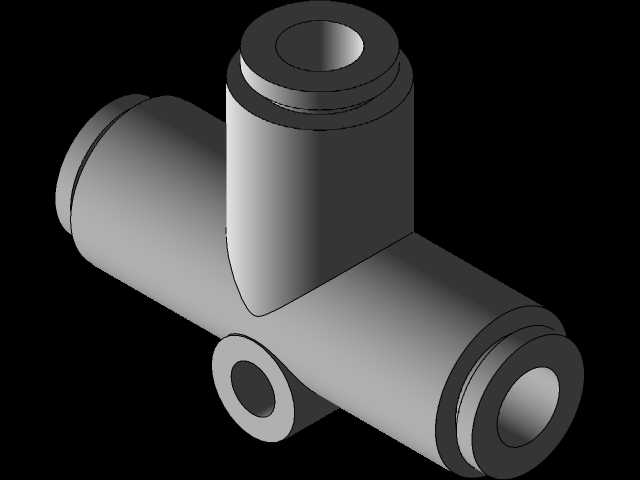

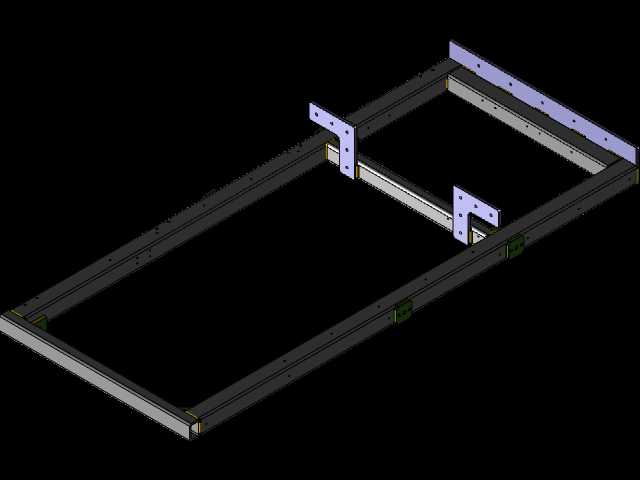

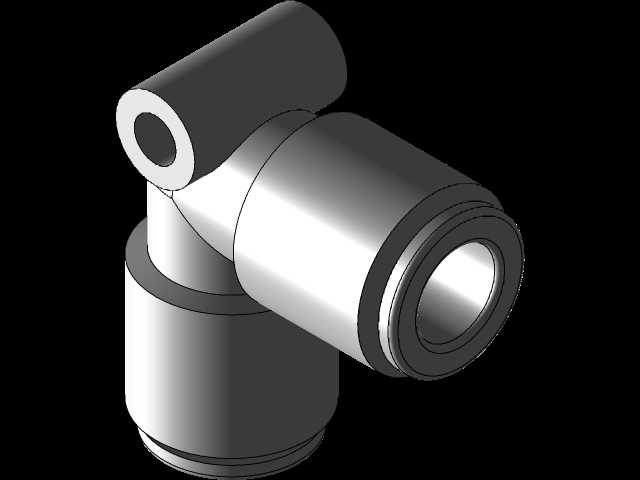

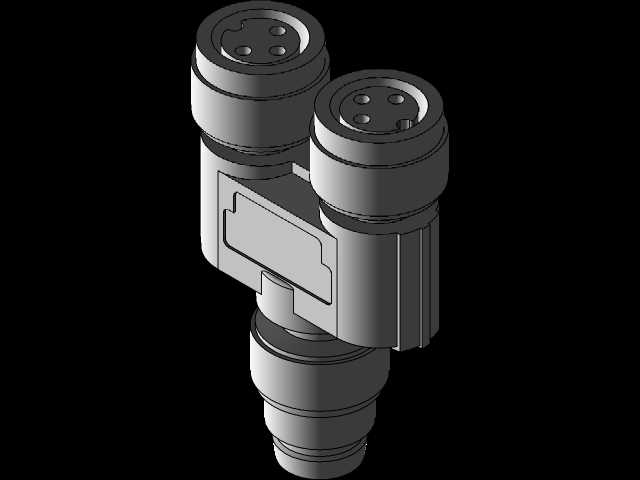

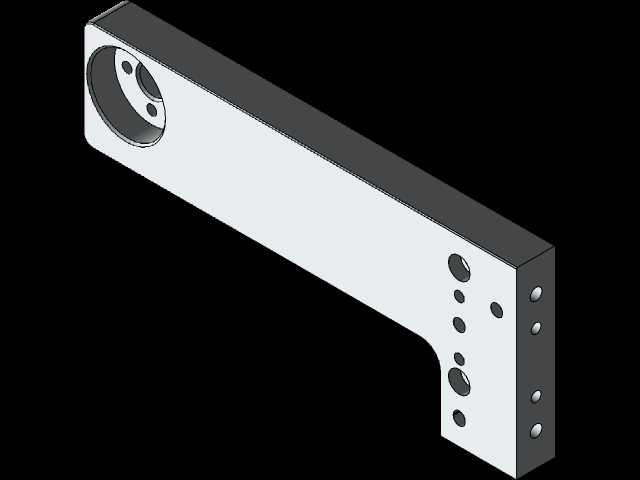

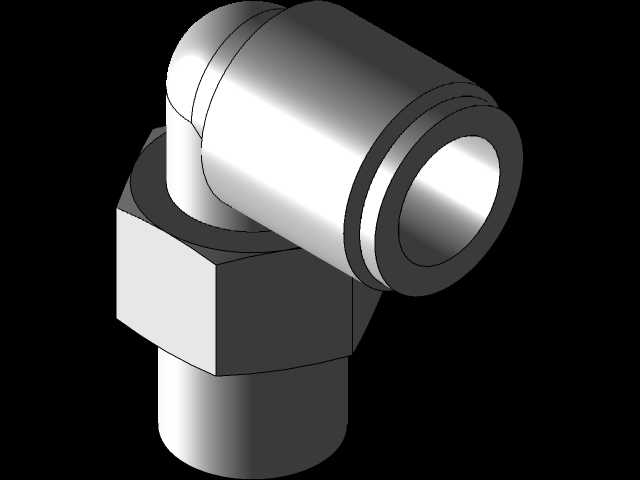

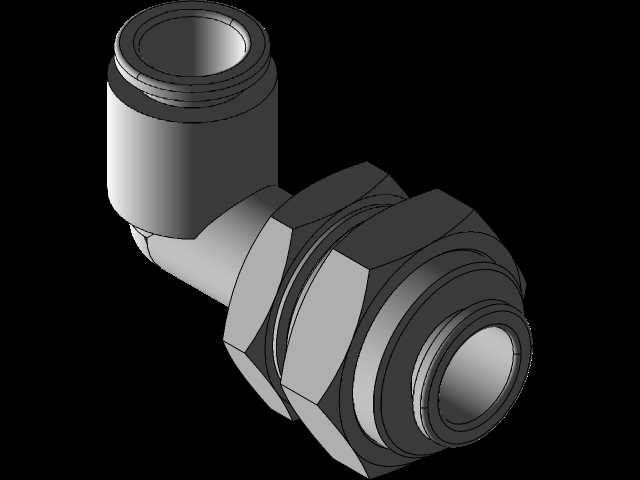

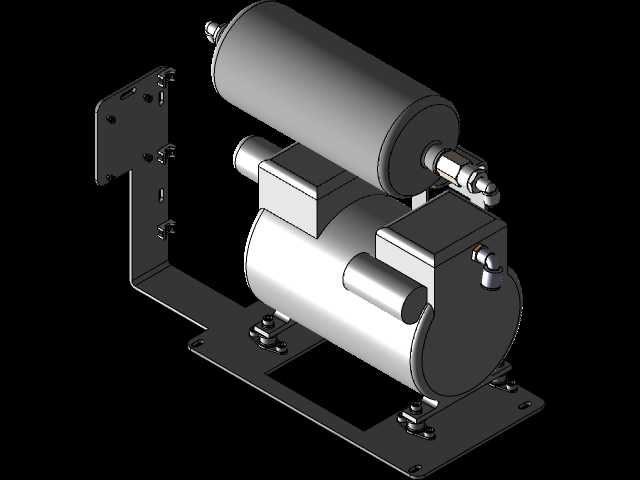

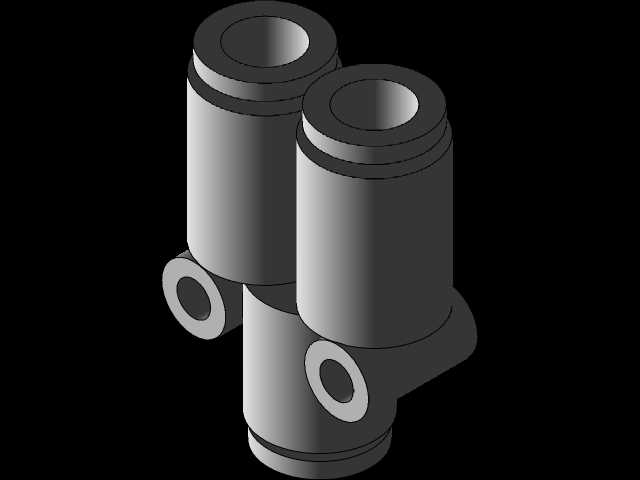

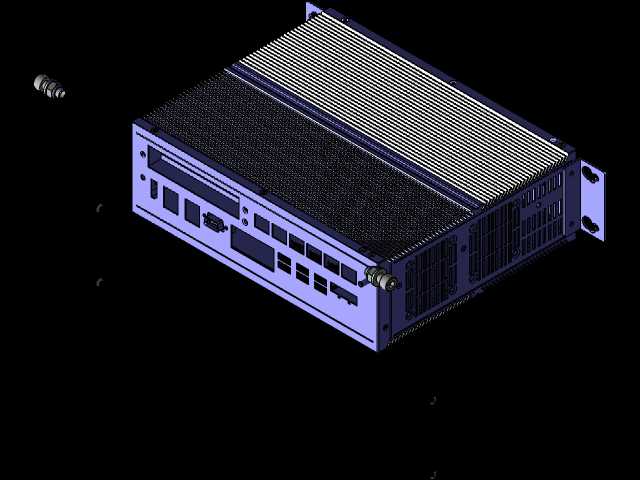

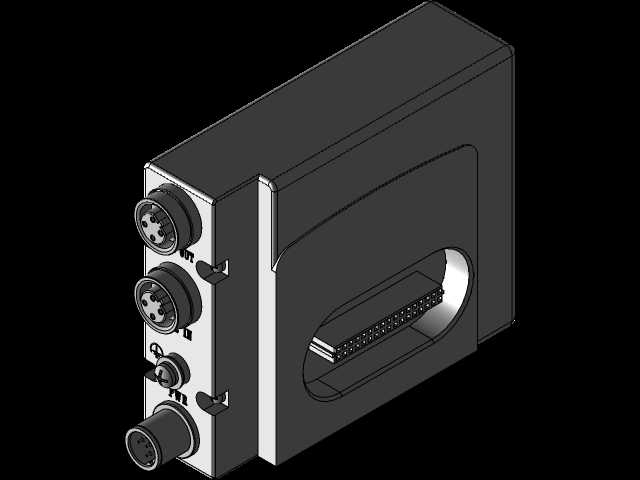

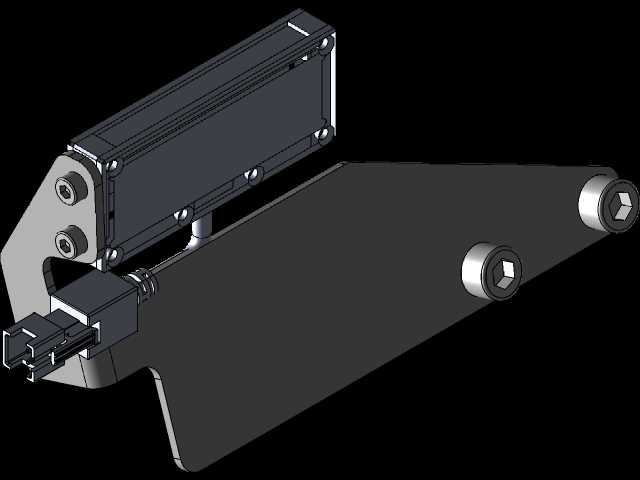

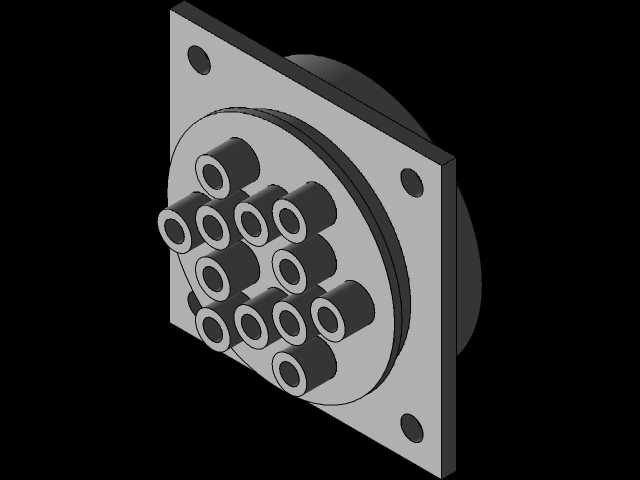

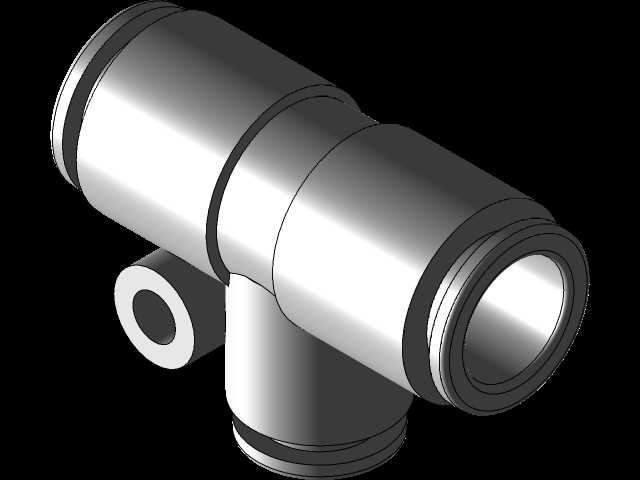

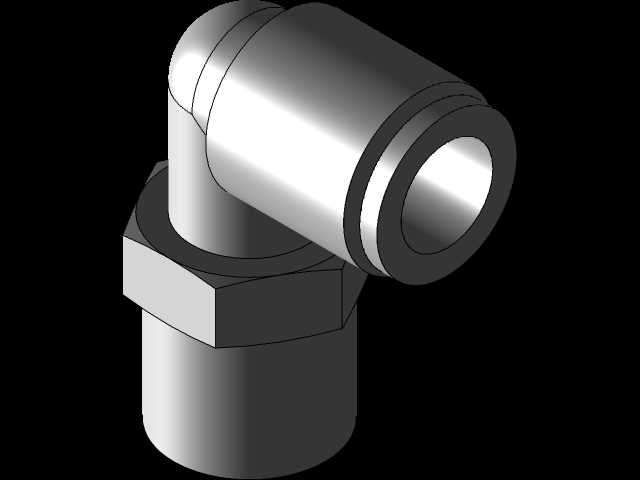

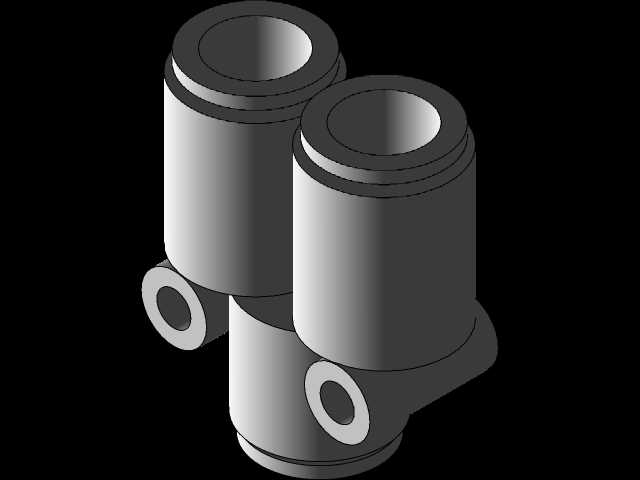

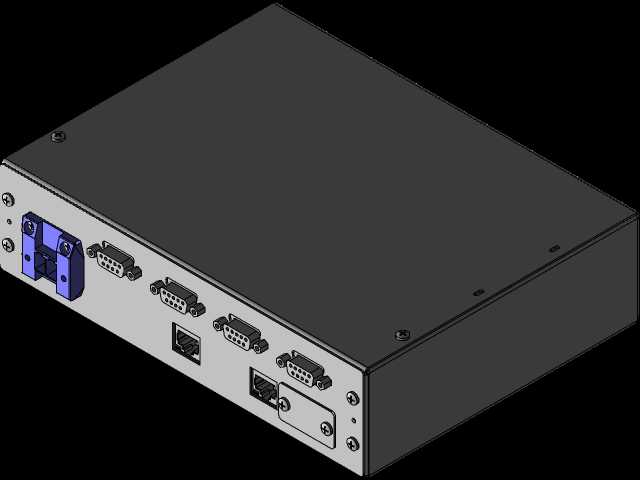

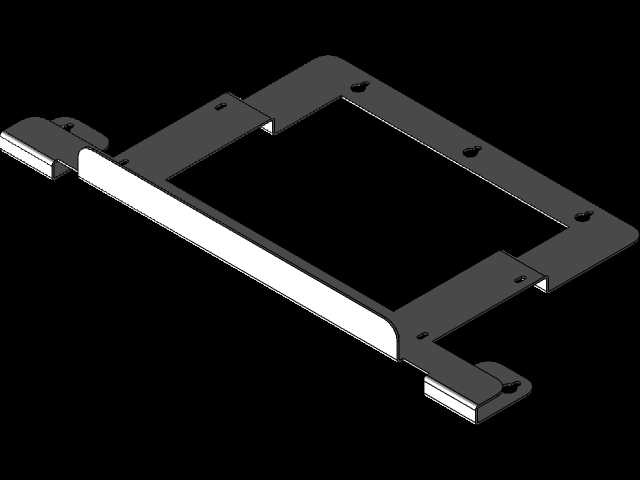

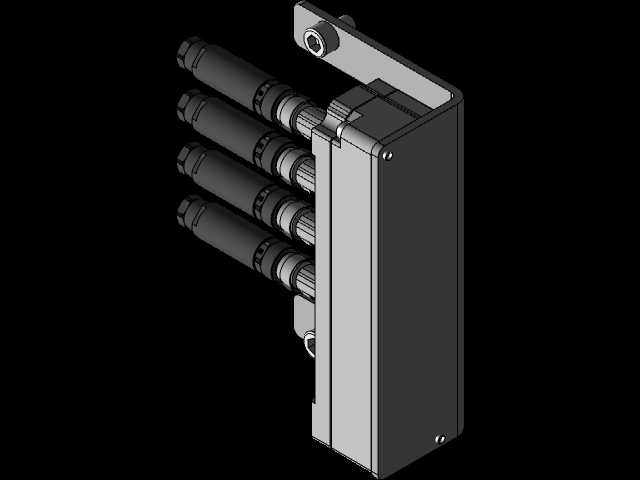

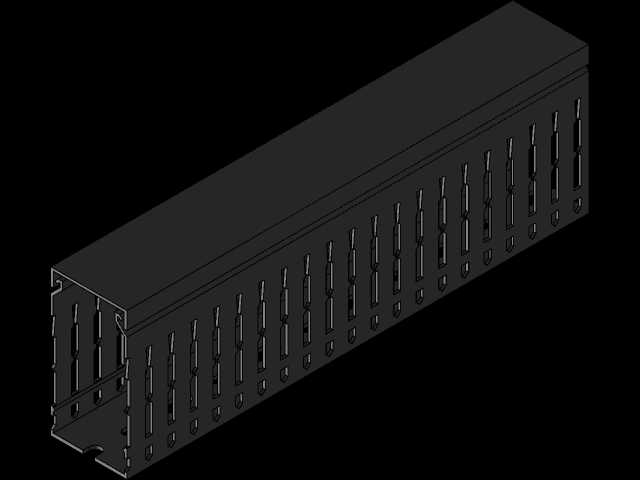

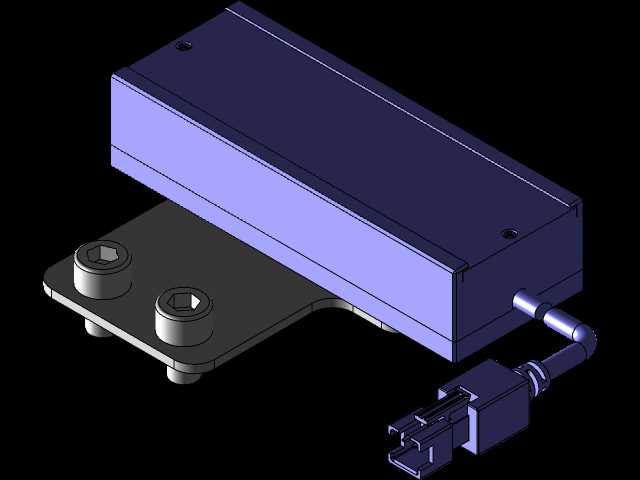

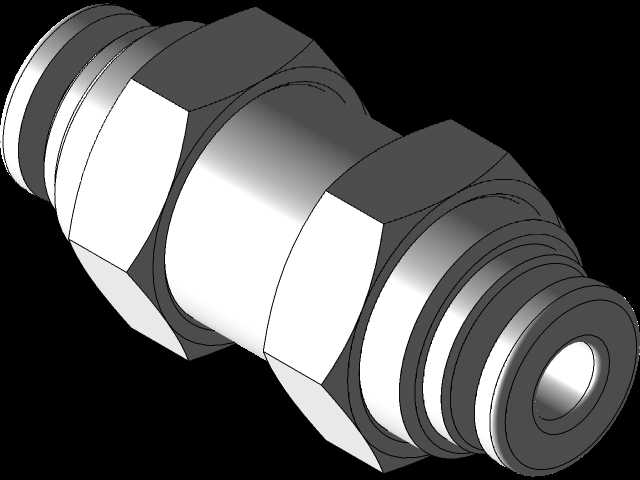

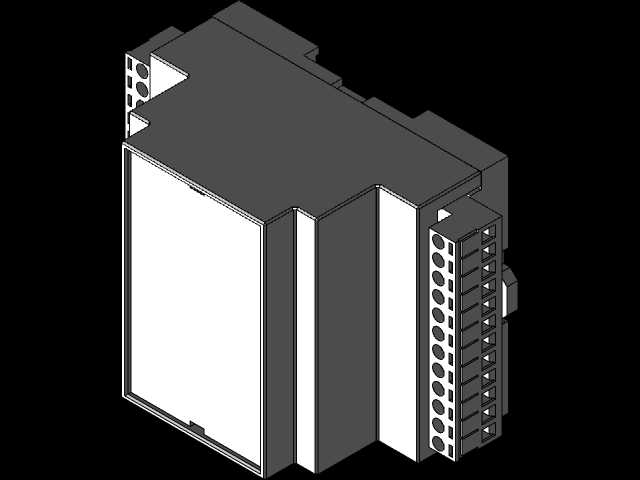

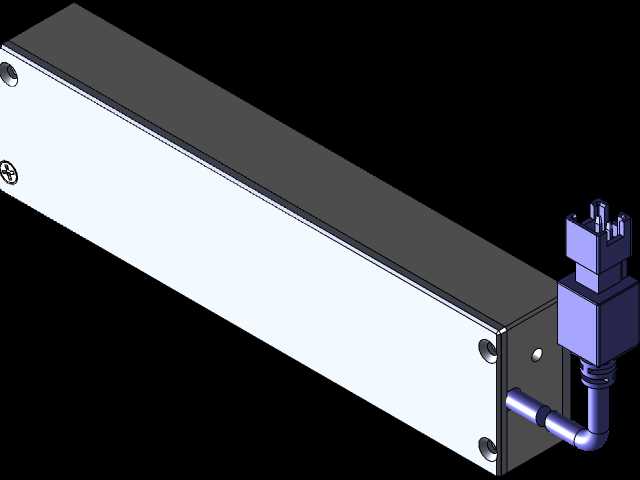

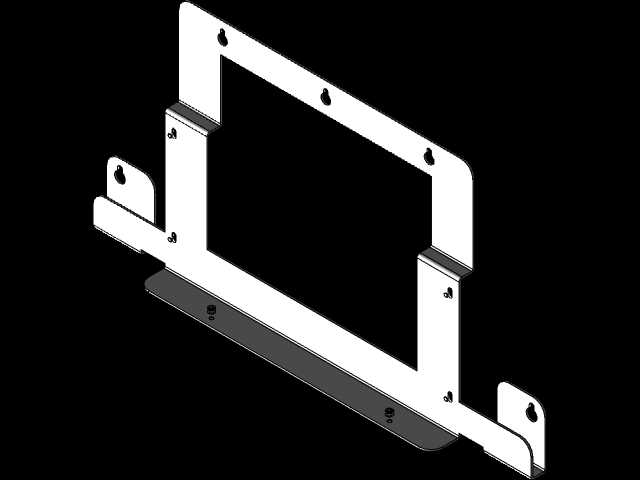

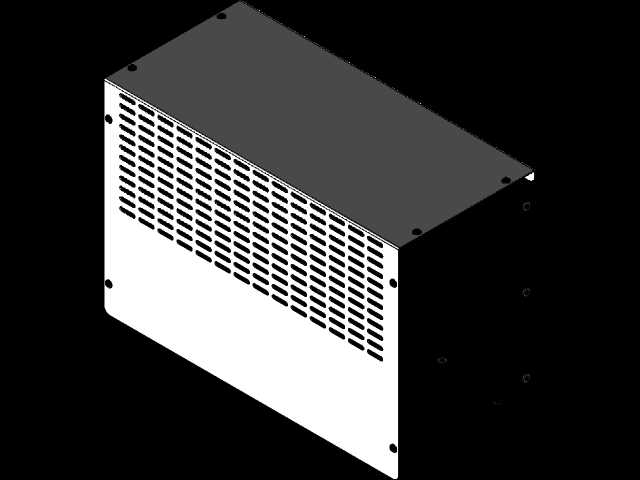

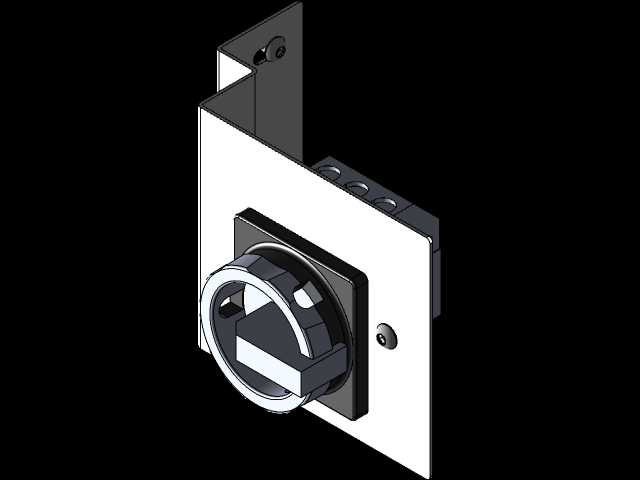

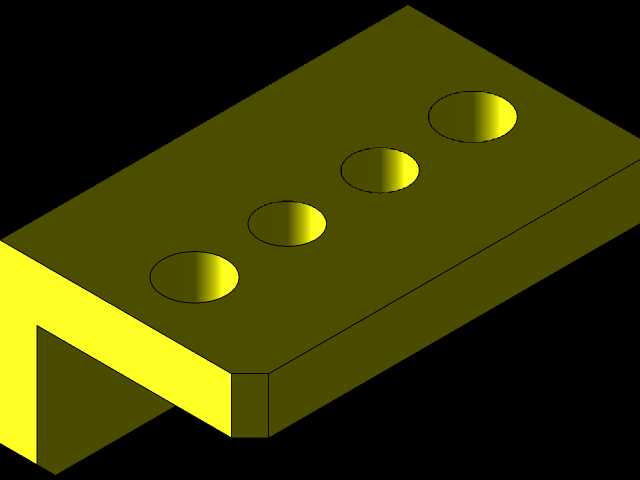

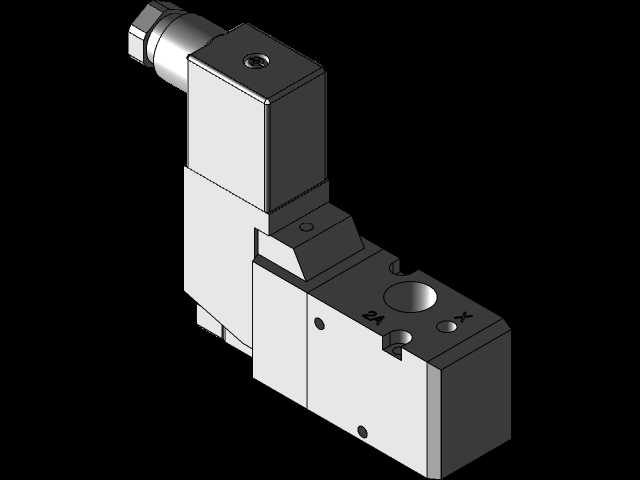

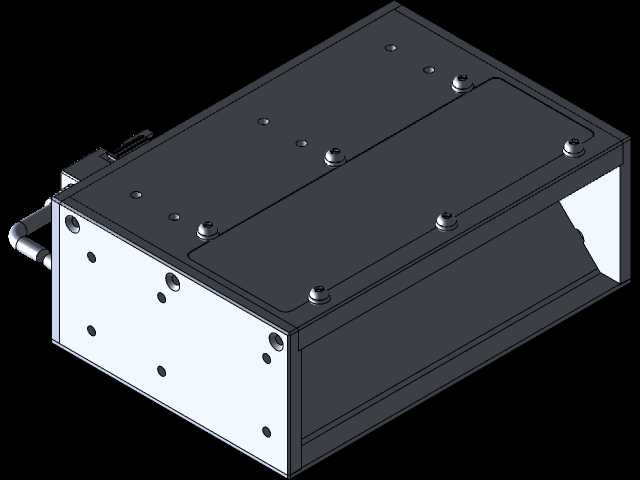

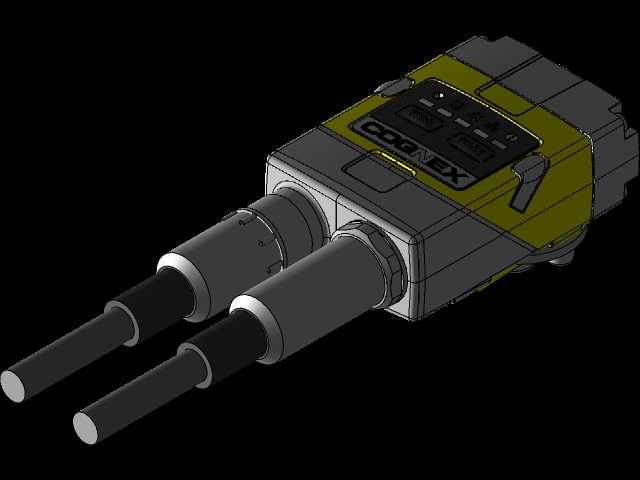

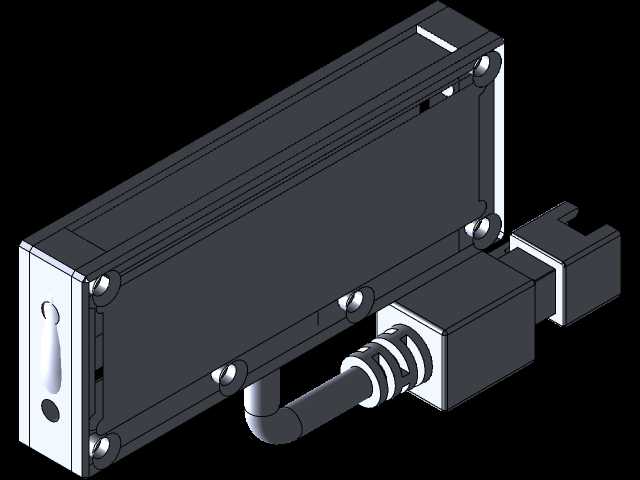

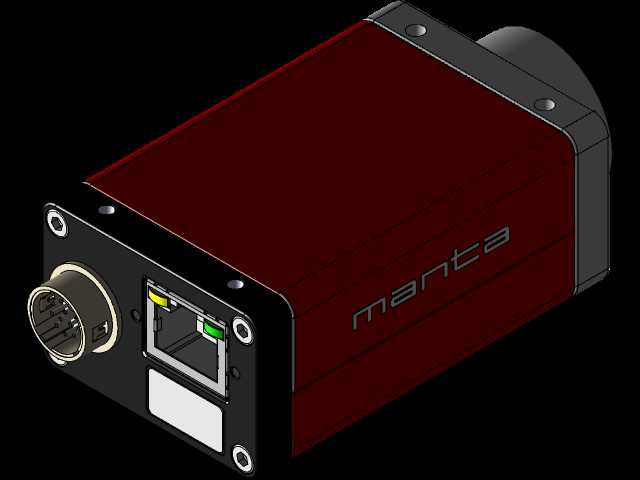

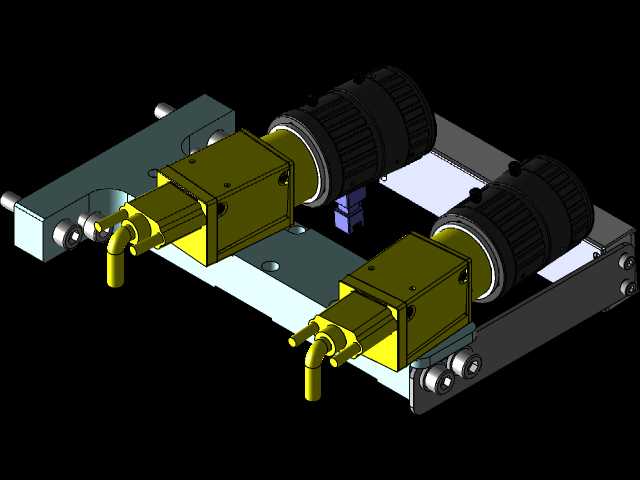

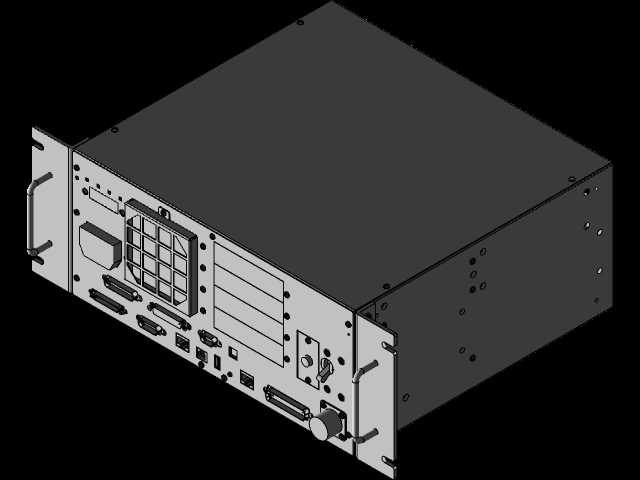

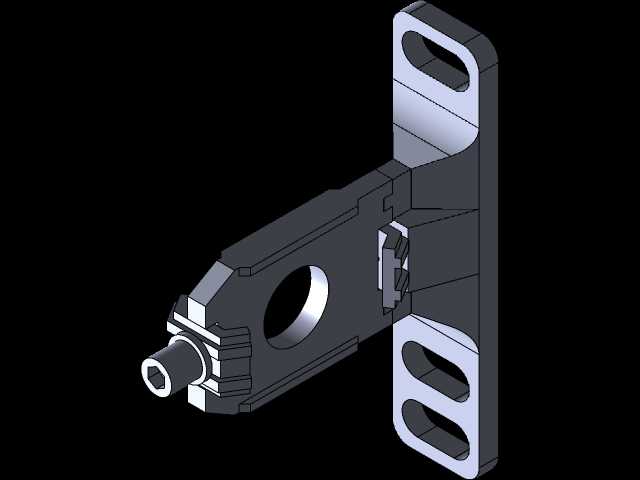

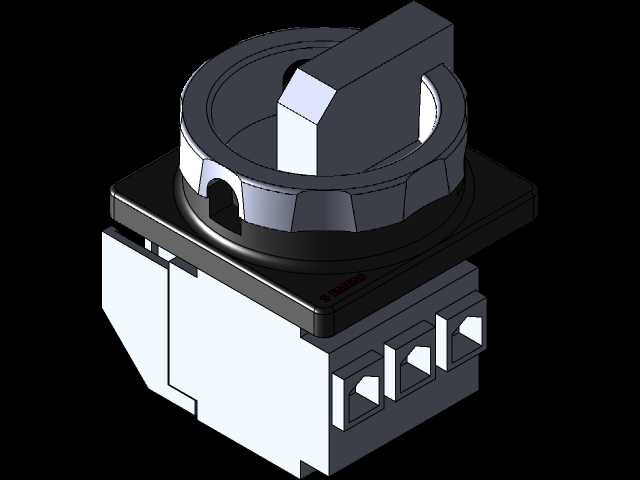

　　工位检测电眼安装在剥标刀头的进料侧，当检测到产品到达预设位置时，触发标签送料和贴标动作，整个动作节拍最快能达到每分钟120件，适配大部分中小件产品的高速产线节拍。从安装边界来看，整套设备的横向安装宽度控制在350mm以内，纵向深度不超过400mm，安装时只需要在现有产线的机架侧边锁附两个L型固定支架，就能承托整套贴标机构的重量，不需要额外做地面固定，设备底部预留了100mm的走线空间，所有气管、线缆都沿立板背面的走线槽排布，不会和周边设备产生干涉，电控部分的驱动控制器、IO模块全部集成在立板背面的小型电控仓内，电控仓的盖板采用快拆式结构，检修时直接掀开盖板就能接触到所有接线端子，不需要拆解设备的主体结构。在设计细节上，

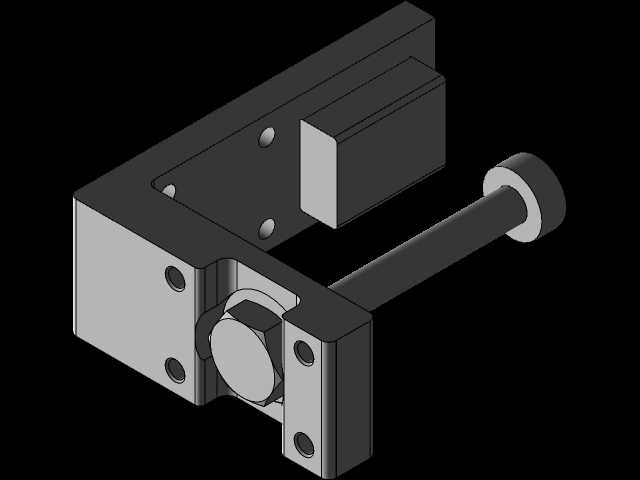

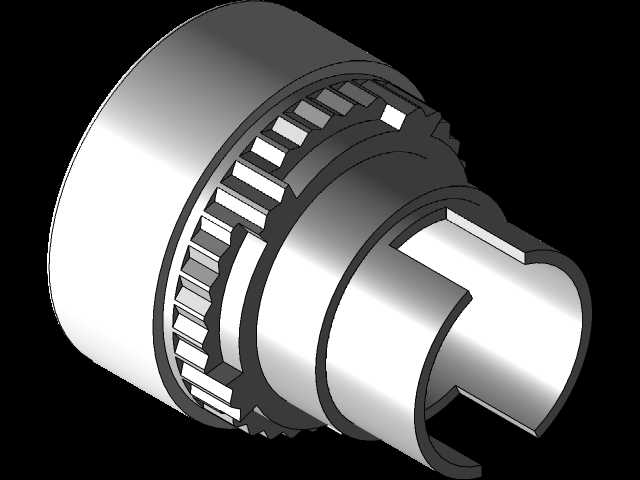

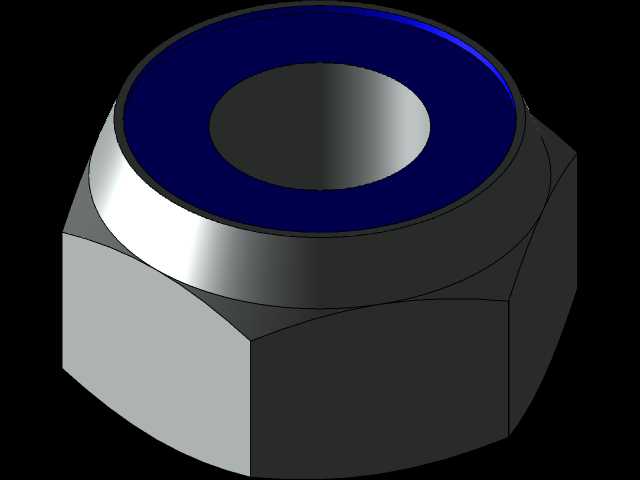

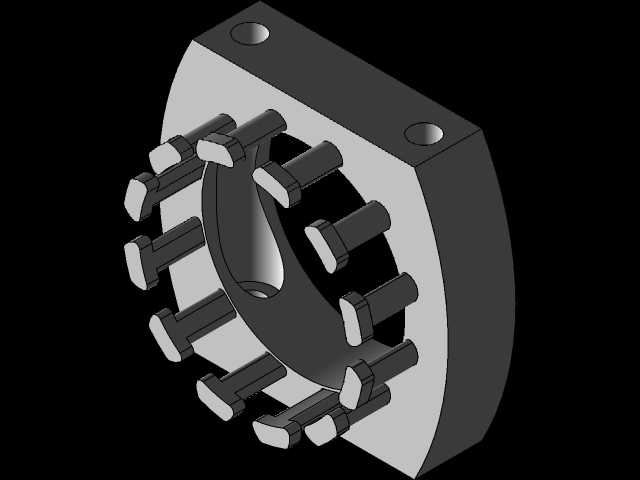

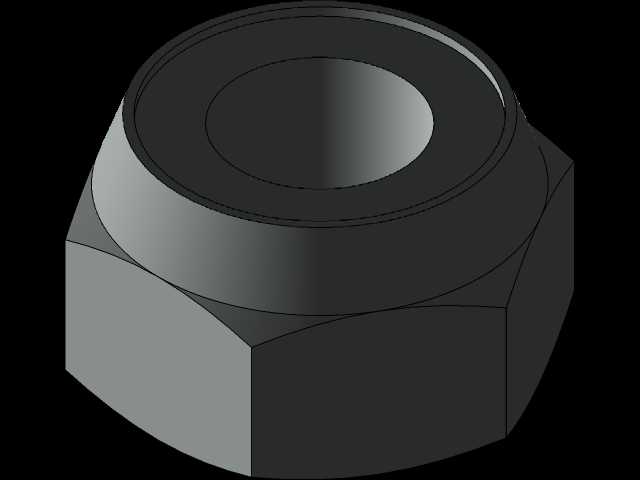

　　所有运动部件的活动行程都做了硬限位设计，比如送标辊的行程、压贴组件的下压行程都设置了限位挡块，避免设备调试过程中运动部件超程碰撞周边结构，底纸回收机构采用摩擦式收料辊，收料辊的阻尼力可以通过侧面的调节螺母调整，保证底纸收卷过程中张力恒定，不会因为收卷直径变大导致底纸拉断或者标签送料长度偏差。和常规贴标设备相比，这款结构没有冗余的功能扩展位，所有结构设计都围绕最小空间占用、最高集成度的目标，针对的就是现有产线改造、小空间新产线排布的贴标需求，不需要为了安装贴标设备额外预留大段的产线空间，也不需要配套额外的上下料机构，就能完成产品表面的自动贴标作业，贴标位置精度能控制在±0.5mm以内，满足大部分消费电子、日化产品的贴标工艺要求。
