角式法兰连接给水止回阀结构设计

　　在民用建筑供水、工业循环水系统、市政给水输配管网的管路设计中，止回阀是避免介质倒流、保护上游泵组与管路设备的核心管路元件，这款角式结构的给水止回阀，主要适配管路走向需要90度转向的安装场景，相比直通式止回阀能减少管路弯头配件的使用，降低局部流阻与安装空间占用。从实际工况适配来看，这类阀门多用于公称压力不超过1.6MPa的常温清水输送管路，安装在水泵出口端、水箱进出水管段、高层供水立管分支位置，可有效避免停泵时水锤冲击对上游设备的损伤，也能防止不同压力分区的管路介质串流。

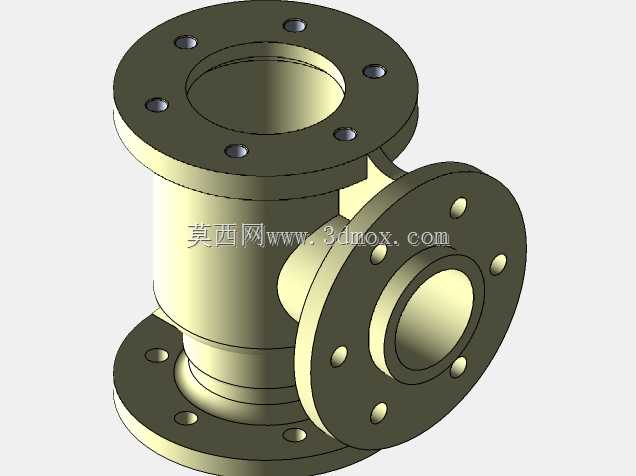

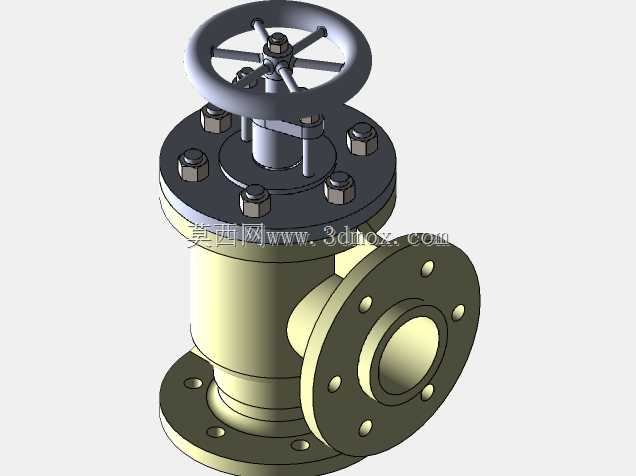

　　从结构设计逻辑来看，这款阀门采用角式阀体结构，介质从阀体下部垂直端口流入，经过内部阀瓣启闭组件后从侧部水平法兰端口流出，流道转向处做了圆弧过渡处理，避免直角结构造成的流道突变，减少介质流经时的紊流与压损。顶部的手轮操作结构并非用于常规启闭，而是配套了阀瓣行程调节与检修锁定结构，当需要对阀瓣组件进行检修、或者需要临时强制截断管路时，可通过顶部手轮带动阀杆下行，将阀瓣压紧在密封座上实现强制密封，正常工况下手轮处于解锁位置，阀瓣可依靠介质推力与自身重力实现自动启闭，当介质正向流动时，推力克服阀瓣重力与复位弹簧预紧力将阀瓣顶起，介质顺利流通；当介质出现倒流趋势时，阀瓣在介质反向压力与复位力作用下快速回落，贴合密封座实现截断，阻断介质倒流路径。

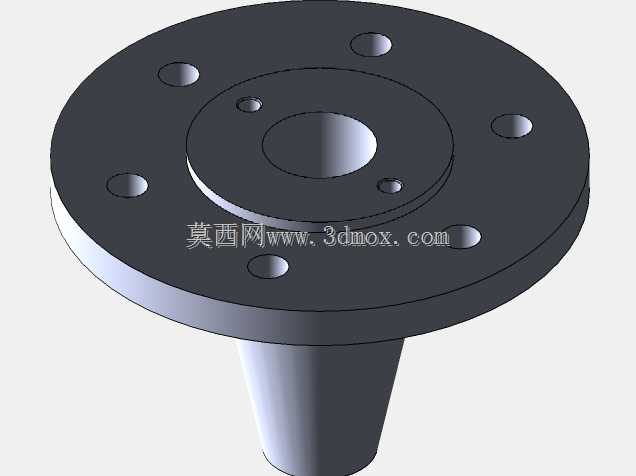

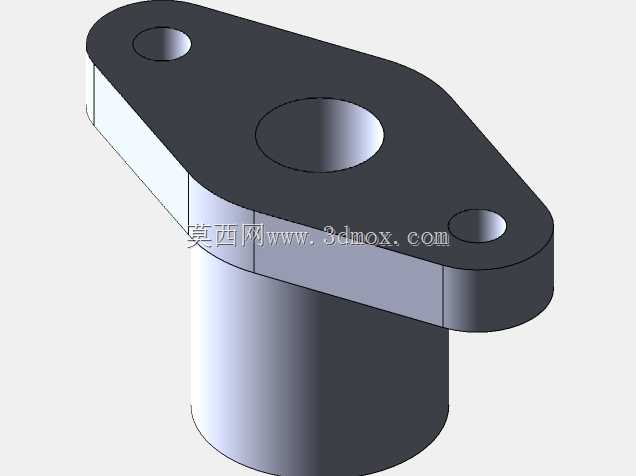

　　阀体连接端全部采用法兰连接结构，法兰密封面为突面形式，法兰盘上的螺栓孔均匀分布，适配国标GB/T 9119规定的板式平焊法兰尺寸，安装时可直接与同公称通径、同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片实现端面密封，相比螺纹连接的小口径阀门，法兰连接的结构密封可靠性更高，也更便于后期拆装检修。阀体上部的阀盖与阀体之间采用法兰螺栓紧固连接，连接面处设置密封垫片，防止介质从阀盖结合面泄漏，阀盖与阀杆配合处设置填料密封结构，通过填料压盖压紧填料，实现阀杆活动部位的动密封，避免介质沿阀杆间隙向外渗漏。

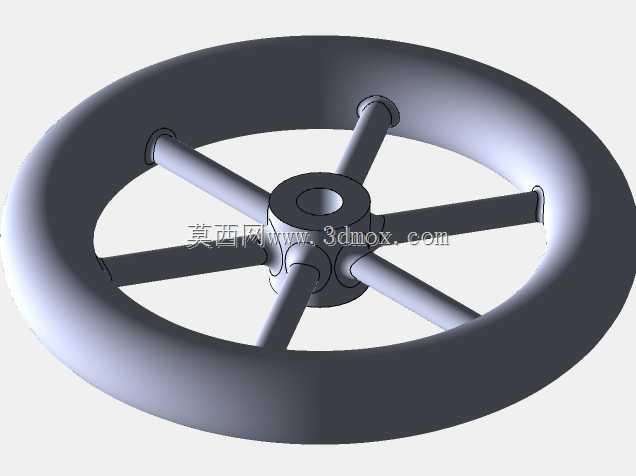

　　从安装边界尺寸来看，这款角式止回阀的垂直进水端法兰端面到侧部出水端法兰端面的中心距，按照同通径常规角式阀门的尺寸比例设计，可直接替换同参数的老旧角式止回阀，不需要对原有管路进行切割改道；阀门顶部手轮的最大外径小于阀体侧法兰的外径，安装时手轮部位不会与周边管路、支架产生干涉，手轮操作面距离阀体顶部的高度预留了足够的操作空间，操作人员佩戴常规劳保手套即可完成手轮的旋转操作，不需要额外加装操作接杆。

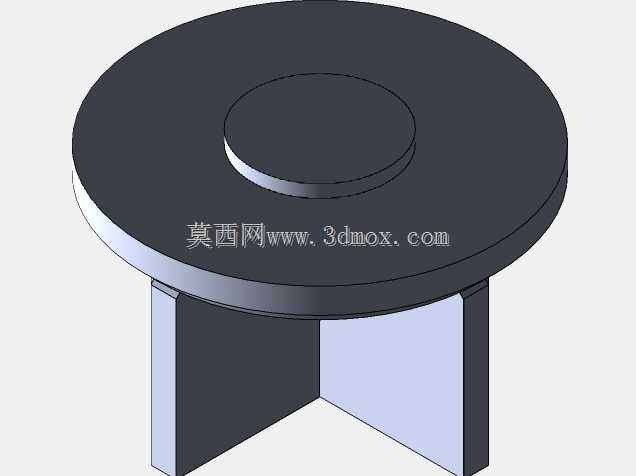

　　在细节结构设计上，阀瓣的密封面采用了斜面贴合结构，相比平面密封，斜面结构在阀瓣回落时能实现自动对中，降低密封面错位造成的泄漏风险，密封面堆焊耐磨合金层，可承受长期介质冲刷与频繁启闭的磨损，延长阀门的实际使用寿命；阀瓣的导向结构设置在阀体内腔的导向筋上，阀瓣上下移动时沿导向筋滑动，避免阀瓣启闭过程中出现卡滞、偏斜，保证密封面能够均匀贴合；阀体下部的进水端内腔设置了导流台，对流入的介质进行整流，减少介质直接冲击阀瓣局部造成的阀瓣震颤，降低阀门运行过程中的振动与噪声。

　　针对给水系统的实际使用需求，这款阀门的过流部件全部采用适配清水介质的材质设计，内腔流道做了光滑处理，避免流道内的凸起、毛刺造成杂质挂附，也减少介质流动的阻力损失；阀门的整体结构没有易损的外露部件，除了定期更换填料与密封垫片外，日常运行不需要额外的维护保养，适合长期安装在管廊、管道井等日常巡检不便的位置。在管路系统设计选型时，这款阀门可直接匹配同通径的给水管路，不需要额外核算安装空间，其角式结构的特性也能帮助管路设计人员优化管路走向，减少管路配件数量，降低整体管路系统的成本与安装工作量。
