国际象棋对弈套装立体结构设计方案

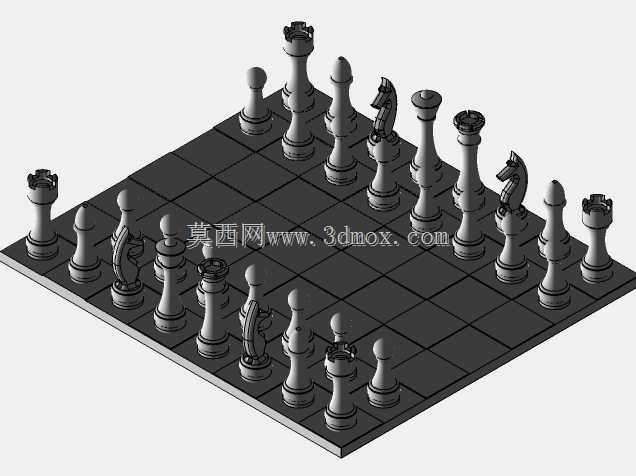

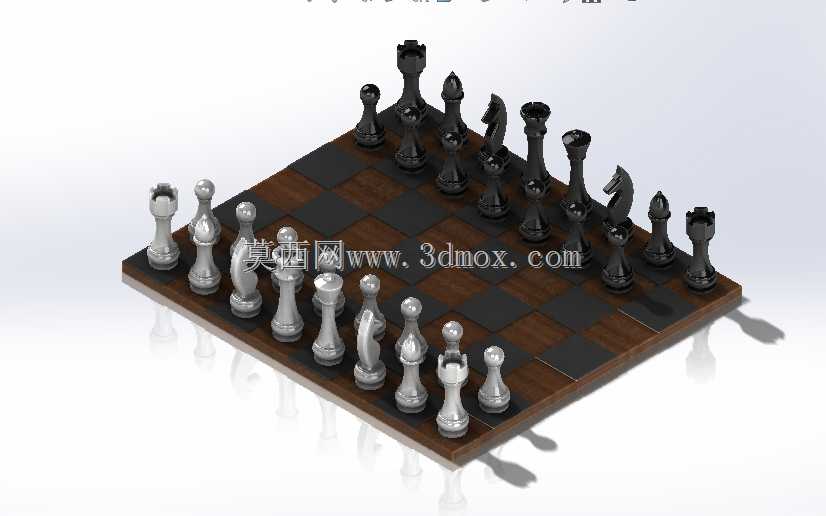

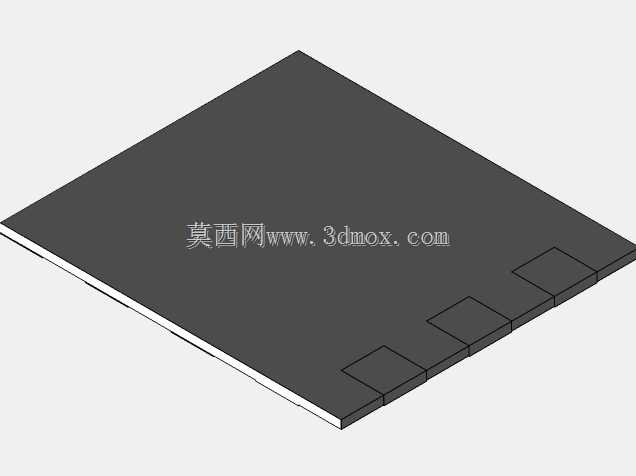

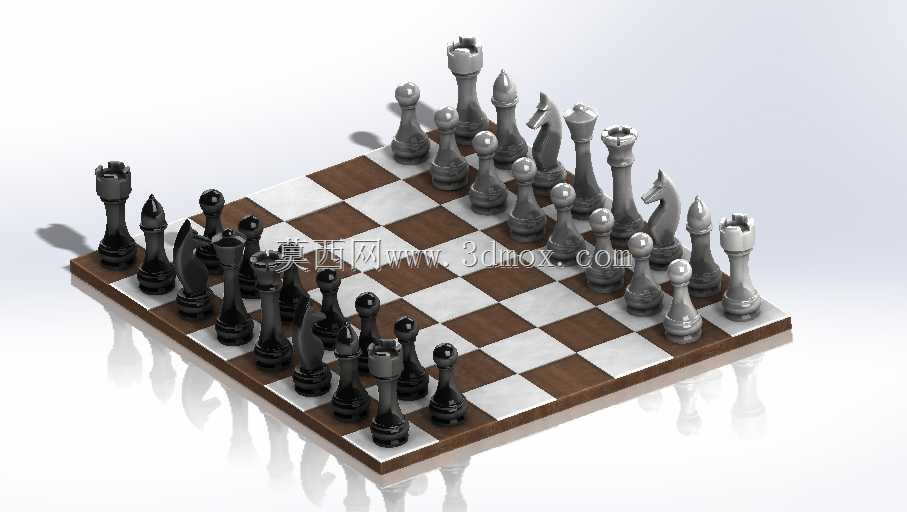

　　这套国际象棋立体结构设计，核心围绕日常休闲对弈、文创展示、教学演示三类核心场景展开，在结构设计阶段优先平衡了实用握持手感、摆放稳定性与视觉质感的多重需求。整套模型包含棋盘与32枚对应棋子，所有部件的尺寸边界严格遵循通用国际象棋竞赛的尺寸规范，棋盘单格边长控制在52mm，整体棋盘外轮廓尺寸为460mm×460mm，边缘预留22mm宽度的边框结构，既可以避免棋子摆放时滑落，也能在搬运时提供足够的握持空间，棋盘整体厚度设置为18mm，底部四角设计有直径10mm、厚度3mm的硅胶防滑垫安装位，安装后可抵消桌面不平整带来的晃动问题，棋盘表面的黑白格采用嵌入式拼接结构，而非简单的表面贴图，相邻格块的拼接公差控制在0.1mm以内，

　　拼接缝均匀无凸起，保证棋子移动时不会被缝隙卡滞。棋子部分的设计按照兵种不同做了差异化的结构处理，王的整体高度为95mm，底座直径36mm，是整套棋子中高度最高的部件，顶部十字造型做了圆角过渡处理，避免尖锐边角磕碰损伤；后高度为85mm，顶部的冠冕结构做了薄壁加厚处理，壁厚均匀设置为2.5mm，避免3D打印或者注塑生产时出现缩痕；象的高度为78mm，顶部的斜切开口结构做了内部支撑加强，防止日常拿取时出现断裂；马的高度为72mm，作为造型最复杂的棋子，整个马头轮廓做了曲面连续优化，所有曲面的G2连续率达到95%以上，既保证造型还原度，也避免出现应力集中的锐角结构；车的高度为65mm，顶部的城垛造型做了等距分布，每个垛口的宽度为4mm，

　　深度3mm，加工时无需额外做特殊拆件即可一次成型；兵的高度为55mm，是数量最多的棋子，底座做了微倒角处理，摆放时与棋盘表面的接触面积最大化，轻微触碰不会轻易倾倒。所有棋子的底座都设计有直径2mm、深度1mm的内嵌磁片安装槽，可根据使用需求加装强磁片，搭配棋盘内部预埋的薄铁片，实现磁吸固定效果，在移动棋盘或者户外使用时，棋子不会因为倾斜或者晃动移位，同时磁片安装位做了隐藏式设计，不会破坏棋子底部的平整外观。设计过程中针对不同的生产工艺做了结构适配，如果采用3D打印工艺制作，所有部件的拔模斜度统一设置为1.5度，支撑面都选择在非外观面，后期打磨处理不会影响外观质感；如果采用注塑工艺量产，所有壁厚都做了均匀化处理，

　　筋位厚度不超过主壁厚的60%，避免出现缩水、缺胶等成型缺陷。棋子的握持部位都做了人体工学优化，中部握持区的直径控制在18-22mm之间，符合成年人手指握持的舒适尺寸，长时间拿取对弈也不会产生硌手的不适感。棋盘的边框做了微弧面过渡，边缘圆角半径为5mm，搬运时不会划伤手部，棋盘底部设计有隐藏式的收纳仓结构，可通过边框侧面的卡扣开启，收纳仓内部按照棋子的外形做了定位卡槽，32枚棋子可以对应嵌入卡槽内，收纳后整体闭合缝隙小于0.2mm，既方便整套棋具的携带收纳，也能避免棋子在存放过程中出现磕碰掉漆、遗失的问题。在结构验证阶段，针对棋子的重心做了配重优化，所有棋子的重心都控制在底座以上1/3高度范围内，摆放时的稳定角超过30度，正常对弈过程中的轻微碰撞不会导致棋子倾倒，同时棋子的整体重量控制在30g-60g之间，拿取时有足够的压手感但不会过重，长时间对弈不会产生手部疲劳。整套设计没有多余的装饰性冗余结构，所有造型特征都服务于实际使用需求，既可以作为日常休闲对弈的实用器具，也可以作为桌面文创摆件使用，适配家庭休闲、棋类教学、赛事活动等多种使用场景，结构设计充分考虑了不同加工工艺的实现难度，无需复杂的后处理即可完成成品制作。
