带全周防护的室内小型四旋翼飞行装置

　　这款四旋翼飞行器的设计初衷，是面向室内狭小空间的近距离作业场景，区别于户外大载重长航时机型，它的所有结构设计都围绕室内环境的安全性、抗碰撞性、紧凑性展开。日常使用中，这类小型飞行器可承担室内管线巡检、密闭空间探测、室内教学演示、轻量载荷室内航拍等任务，在办公室、厂房隔间、实验室管道这类存在大量立柱、墙面、设备凸起的环境里，普通无防护的多旋翼飞行器一旦发生碰撞，很容易出现桨叶断裂、电机卡滞甚至整机坠落的问题，而这款机型的全周防护结构，就是针对这类痛点做的针对性优化。

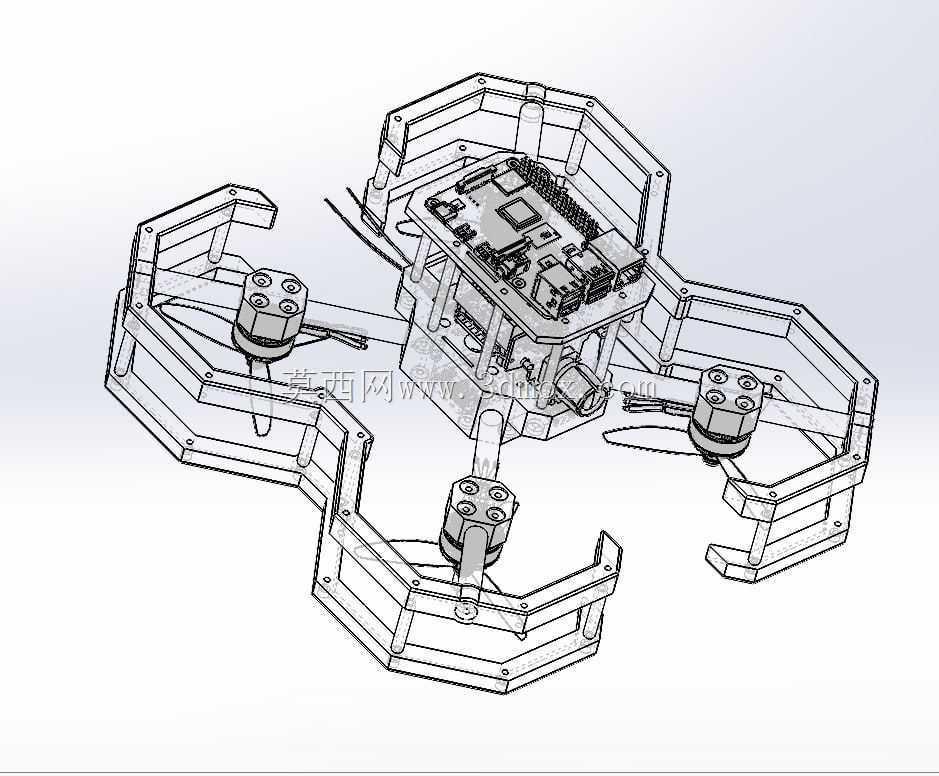

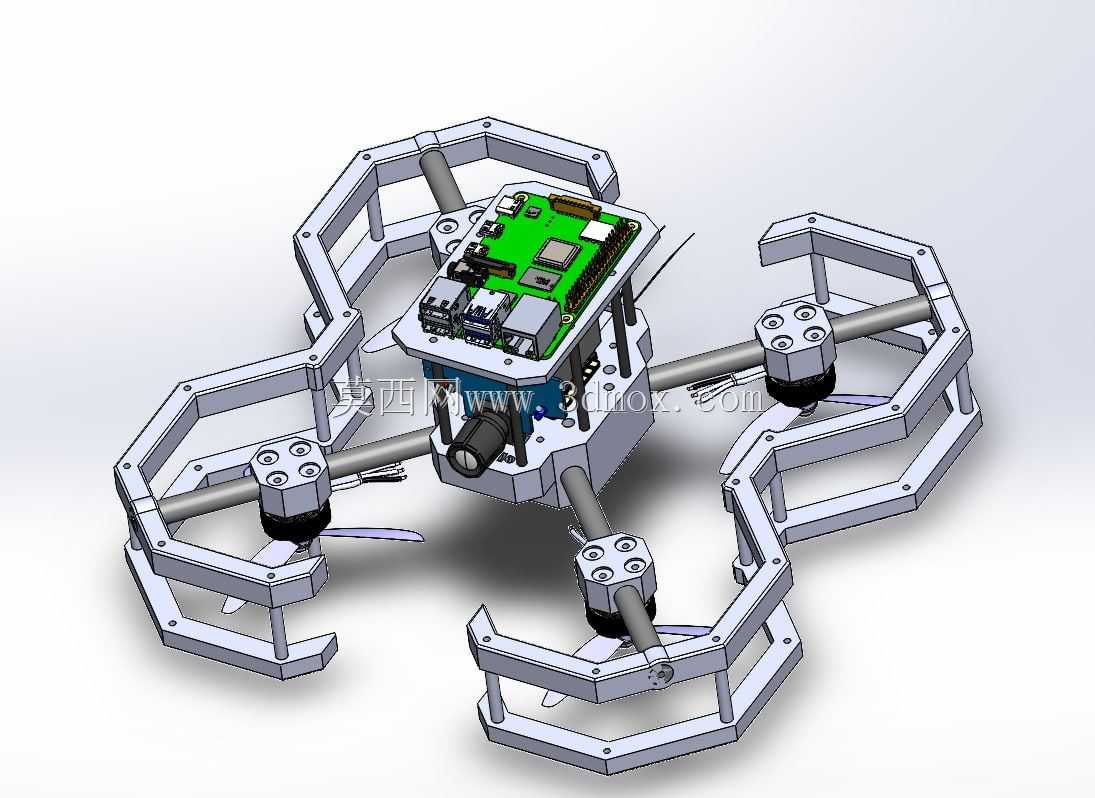

　　从结构布局来看，整机采用中心板分层承载的设计思路，核心飞控模块、电调组件、电源接口都集中布置在中心区域的层叠安装板上，飞控选用pixracer作为核心控制单元，这类飞控的集成度高，不需要额外扩展过多外围模块就能完成姿态解算、动力输出匹配，适配室内飞行所需的精准姿态控制需求。动力端搭配的是1507规格4100kv的外转子无刷电机，这类高kv值电机搭配小尺寸桨叶，能在极小的轴距下提供足够的升力，同时响应速度更快，适合室内飞行时频繁的姿态调整、避障机动需求，机架的机臂采用10mm直径的碳纤维圆管作为支撑结构，碳纤维材料的比强度高，在保证机臂刚性、避免动力输出时出现机臂振颤的同时，能尽可能降低整机的结构重量，提升有效载荷占比。

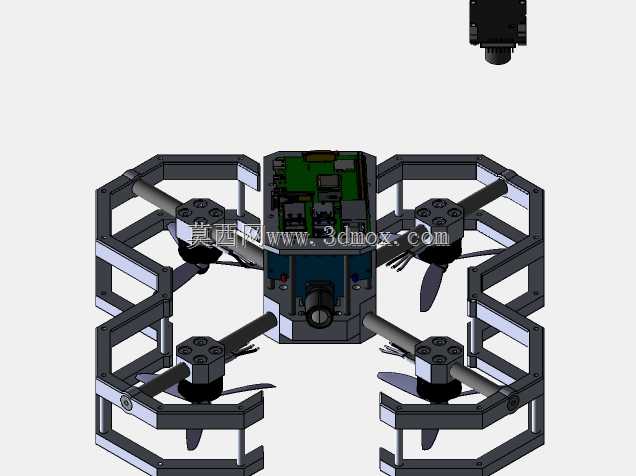

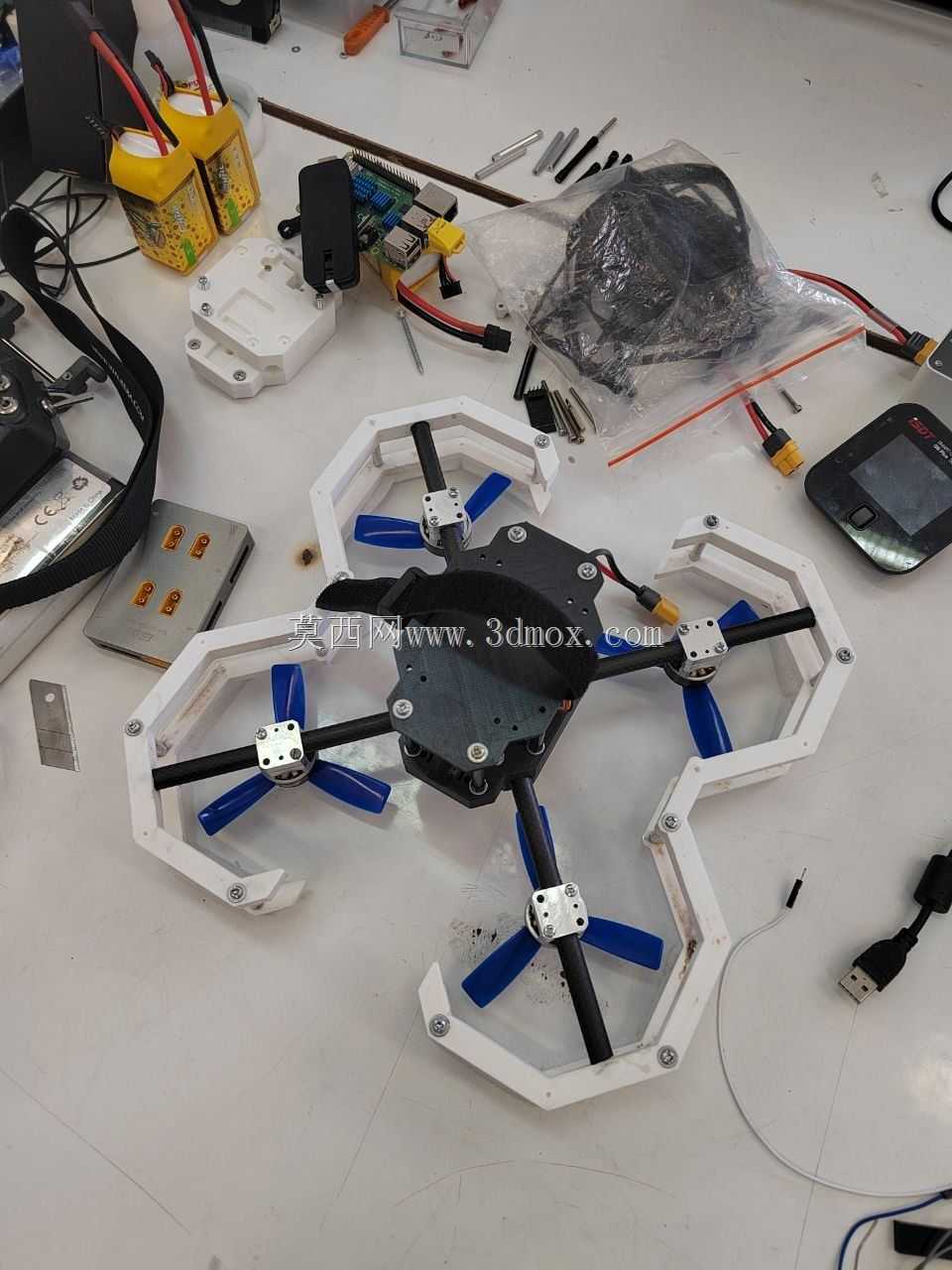

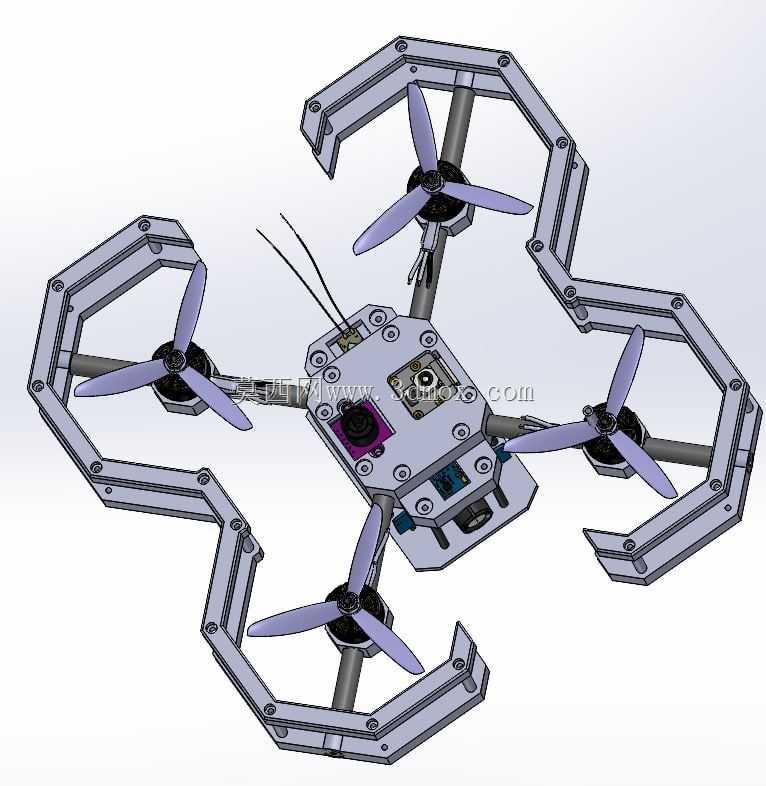

　　最具特点的是全周360度防护笼设计，防护结构采用多边形框架拼接形式，每一组机臂的外侧都有独立的防护框体，框体通过连接结构与机臂、中心板形成刚性整体，防护框的边缘做了圆弧过渡处理，没有尖锐的凸起结构，当飞行器在室内飞行意外触碰墙面、障碍物或者人员时，首先接触的是外侧的防护框架，不会让高速旋转的桨叶直接接触碰撞物体，既避免了桨叶打损断裂，也能防止桨叶划伤室内人员或者碰坏易碎的室内陈设。防护框架的杆件间距经过反复校核，既保证足够的结构强度，不会因为轻微碰撞就出现框架变形卡滞桨叶，也尽可能减少框架结构带来的风阻，避免过多的结构件扰乱桨叶下洗气流，影响飞行效率。

　　从安装边界来看，整机的对角线轴距控制在4英寸级别，整体外轮廓尺寸被严格限制，能够轻松穿过直径30cm左右的管道、设备间隙，中心安装板预留了通用的安装孔位，除了标配的飞控、电调组件外，还可以根据实际作业需求加装微型摄像头、小型气体传感器、轻量机械爪等功能模块，拓展不同的作业能力。机臂与中心板的连接采用快拆式的锁紧结构，日常收纳时可以快速将机臂连同防护框拆下，减小收纳体积，外出携带或者在不同作业点位转场时更加方便。

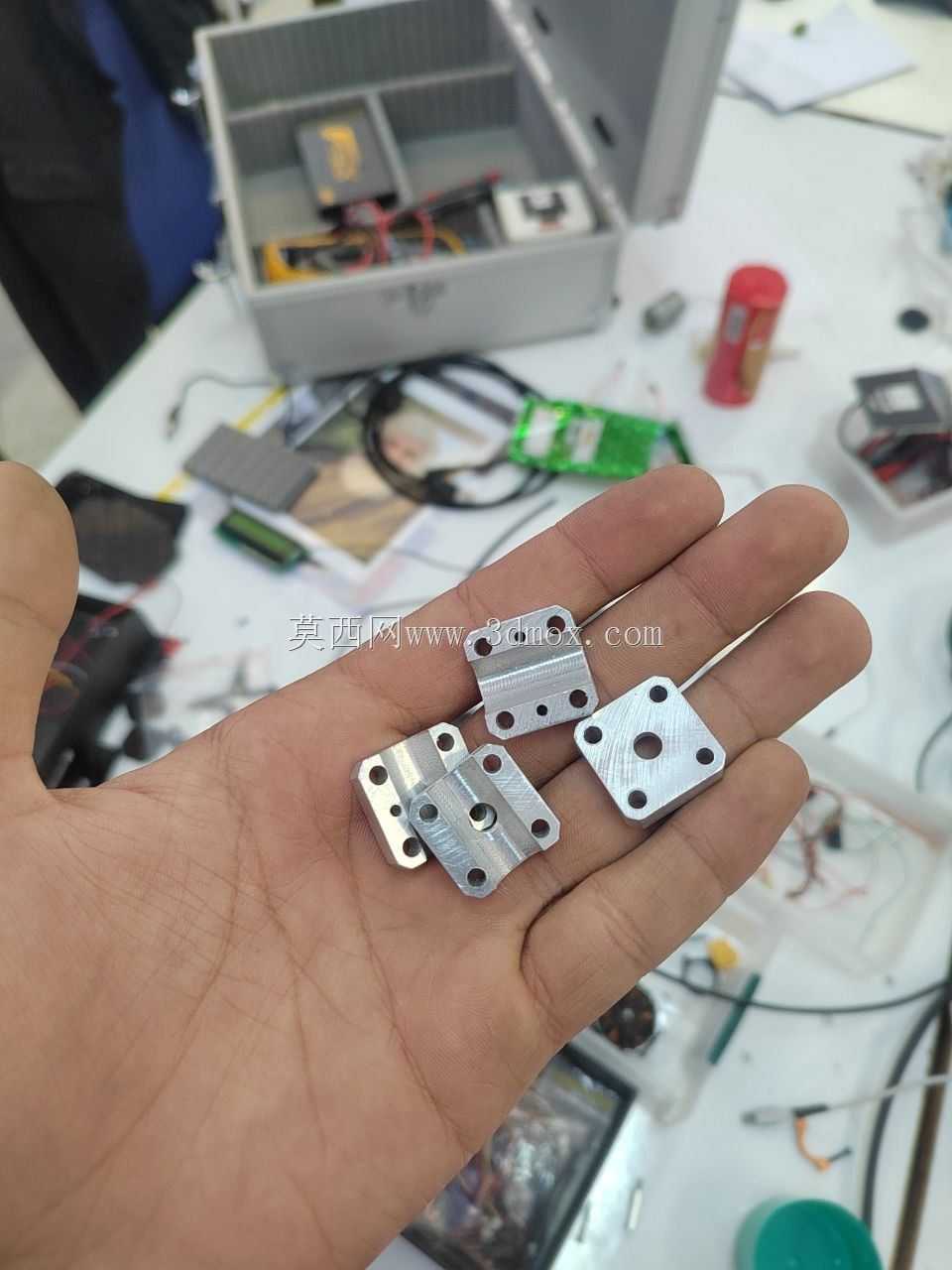

　　在结构细节处理上，所有的连接位置都做了应力分散设计，电机安装座采用一体化的硬质结构件，直接与碳纤维机臂端部固定，电机座上预留了桨叶保护的下沉空间，即使出现轻微的坠机冲击，电机座也能先吸收一部分冲击能量，避免电机轴直接受力弯曲。中心板的层叠结构采用铜柱隔离，不同功能的电路板之间留有足够的散热间隙，长时间室内飞行时，电调、飞控产生的热量可以通过间隙自然散出，不会因为热量堆积导致元器件工作异常。走线全部沿着机臂内侧、防护框架的杆件布置，通过线卡固定在结构件上，不会出现飞行过程中线材晃动干扰桨叶、影响重心的问题，整机的重心经过配平设计，落在中心板的几何中心位置，飞行时不需要额外做过多的重心补偿，动力输出更加平顺，能有效降低室内悬停时的姿态漂移量，提升操控稳定性。

　　针对室内飞行的特殊需求，整机的动力匹配做了专门的调校，桨叶选用小尺寸的轻量化正反桨，配合高kv电机的输出特性，在小油门区间就能有足够的升力冗余，悬停油门控制在中等区间，既保证足够的机动调整空间，也能降低电机长时间高负荷运转的发热问题。防护框架的材质选用轻质高强度的工程塑料，通过3D打印或者注塑成型的方式加工，单件重量极低，不会给整机带来过多的额外负载，同时框架的抗冲击韧性好，即使发生中等力度的碰撞，也只会出现轻微的弹性变形，不会直接断裂失效，日常使用的维护成本更低。
