双底结构普通货船舱段纵向构造设计

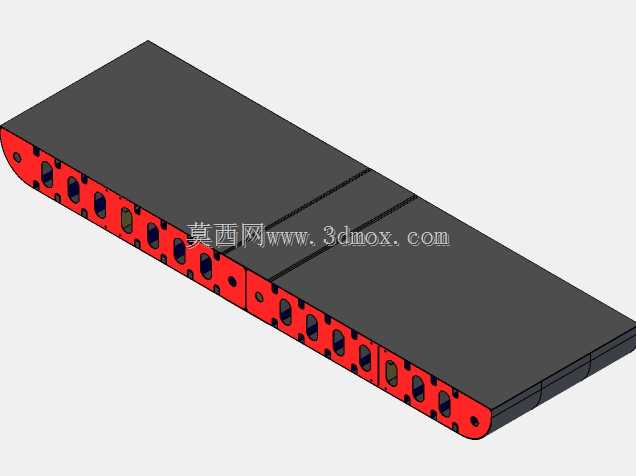

　　该模型呈现的是常规干货运输货船典型双底舱段的纵向结构构造，这类结构是内河及沿海通用散杂货船的核心承载区段，日常承担干散货、件杂货的装载运输任务，在近海支线运输、内河干线航运场景中应用极为广泛，是当前国内中小型通用货船普遍采用的结构形式。从结构功能来看，双层底设计的核心作用首先是提升船体抗沉性，当船底发生触礁、搁浅等意外破损时，内底板可作为第二道防护屏障，避免货舱直接进水，同时双层底内部的分隔舱室可作为压载水舱、燃油舱或清水舱使用，通过调整不同舱室的液体装载量，可灵活调整船舶吃水差、稳性高度，适配不同载重状态、不同航区的航行需求，此外双层底结构还能大幅提升船体总纵强度，承受航行过程中船体发生中拱、中垂变形时产生的纵向拉压应力，

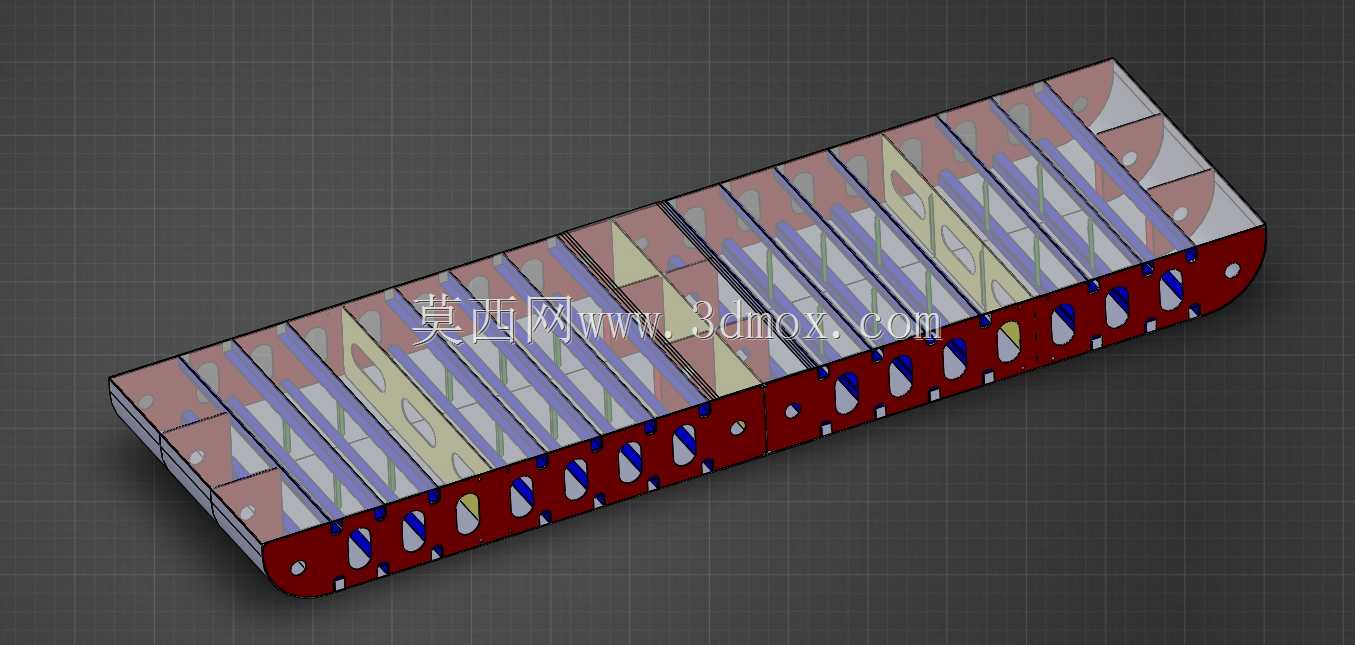

　　以及货舱内货物堆放产生的局部垂向载荷。从设计逻辑上，该舱段的纵向构件排布完全遵循船体结构力学的载荷传递路径：船底外板与内底板之间沿船长方向连续布置的纵向桁材是主要的纵向承力构件，将货舱载荷、舷外水压力逐层传递至横舱壁与强肋骨框架，横向设置的实肋板与组合肋板按规范间距排布，既对纵向构件形成支撑，避免纵骨发生失稳，也将局部载荷向两侧舷侧结构传递；舱壁位置的垂直扶强材与双层底内的纵桁精准对位，保证垂向与纵向的力流传递连续，避免出现应力集中区域。模型中可见的船侧开孔为流水孔与透气孔，分别对应双层底舱室压载水注入排出时的液体流通、舱内空气排出需求，开孔位置均避开了纵桁、肋板的主要受力区域，开孔边缘做了圆弧过渡处理，减少开孔带来的应力集中影响。

　　从安装边界来看，该舱段作为船体中部的标准分段，两端的端缝位置设置在横舱壁外侧的肋位处，分段建造时可与相邻的货舱分段、机舱分段通过焊接方式对接，纵向构件在分段接缝处预留有足够的焊接余量与对位坡口，保证对接后纵向强度连续；舷侧顶部与甲板边板的连接位置、内底板与舱壁下墩的连接位置均按照船体建造规范设置了过渡肘板，保证不同方向构件的连接刚度。这类双底结构在设计时需要充分考虑不同载货工况的载荷组合，比如满载散货时的均布载荷、装卸重件货时的局部集中载荷、压载航行时压载水的晃荡载荷，所有构件的尺寸、板厚、骨材间距都需要满足船体结构强度规范的要求，同时还要兼顾建造工艺性，尽量采用标准化的骨材规格，减少现场加工的复杂度，提升分段建造效率。

　　模型中呈现的纵向骨材排布密度，对应了船长范围内不同位置的弯矩分布特征，船中区域弯矩最大，纵骨间距更小、构件规格更大，靠近首尾的区域弯矩逐渐降低，构件规格可适当减小，在保证强度的前提下控制船体结构自重，提升船舶的载重能力。此外双层底内部的舱室分隔还考虑了管系布置需求，纵桁与肋板上预留的管隧空间可布置压载水管、燃油管、测深管等管路，避免管路直接暴露在货舱内被货物磕碰损坏，同时也方便日常检修维护。
