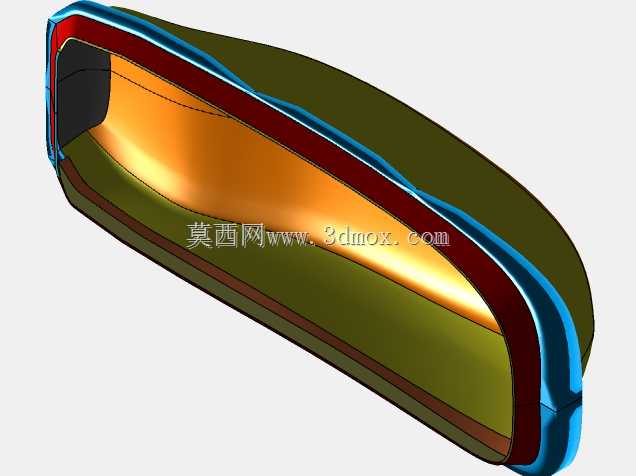

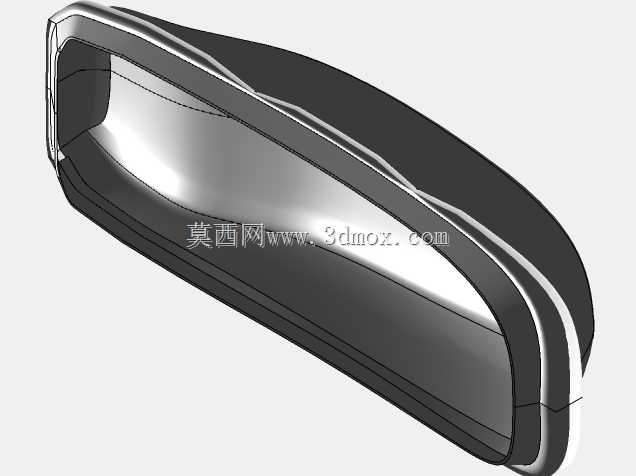

港作拖船船体曲面结构三维设计

　　港作拖船的船体曲面设计，是整个拖船研发环节中最核心的基础部分，直接决定了船舶在近岸、港池受限水域的操纵性能、拖带作业稳定性以及不同吃水工况下的航行阻力表现。不同于远洋运输船舶侧重长航程低阻的修长线型，港作拖船的作业场景集中在港口锚地、码头泊位周边，需要频繁完成顶推、拖带、急转、低速贴靠等动作，因此船体线型的设计需要在小尺度空间内平衡多维度的性能需求。从线型构成来看，该船体的水线面区域采用了适度外飘的舷侧设计，在保证甲板作业面积的同时，能够降低船舶大角度横摇时的上浪概率，适配拖船在顶推大型货轮时需要承受侧向反推力的作业特性。船首部分的线型做了特殊的压浪处理，避免低速大推力工况下船首埋首的问题，同时首柱的倾斜角度经过反复调整，

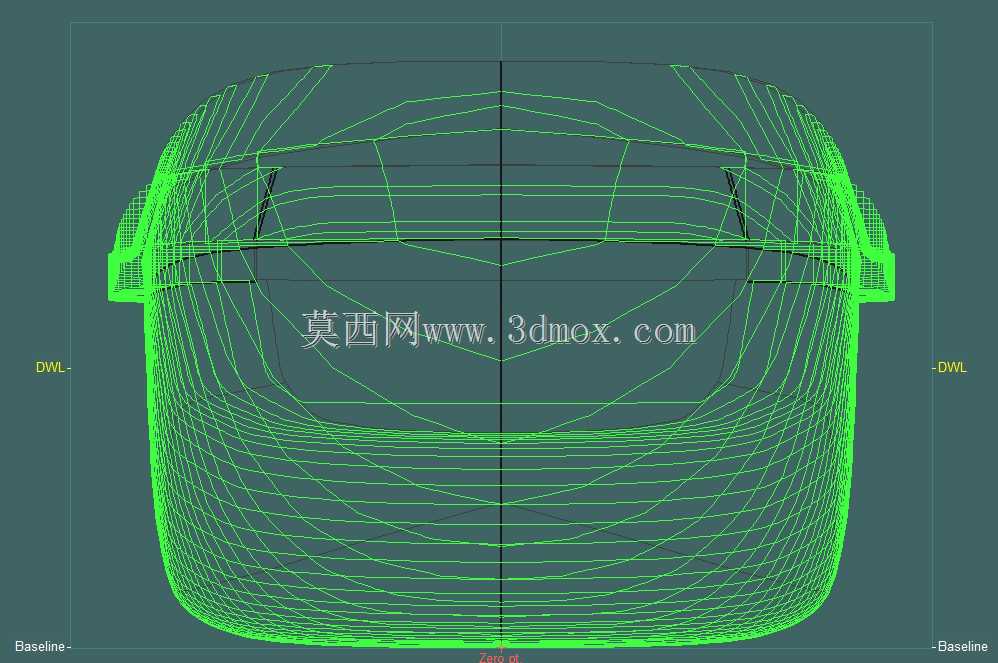

　　能够在贴靠被拖船舶舷侧时减少硬接触带来的结构冲击，配合舷侧的护舷安装位预留，可直接适配常规橡胶护舷的安装尺寸，不需要额外做结构补强。船体中部的平行中体长度控制在较短区间，这是为了提升船舶的回转灵活性，毕竟港内作业时经常需要在狭窄航道内完成原地转向、紧急避让等操作，过长的平行中体会显著增大回转半径，影响作业效率。船尾部分的线型设计充分考虑了螺旋桨与舵系的布置空间，尾封板的弧度与轴系穿出角度做了匹配优化，能够让螺旋桨的来流更加均匀，减少伴流不均匀带来的振动问题，同时尾型的收缩节奏经过调整，可降低拖带作业时的尾浪对被拖船舶的影响，也能减少拖缆挂蹭船体结构的风险。在型线设计的逻辑上，整个船体的曲面采用连续三阶可导的曲面构建，所有横剖线、

　　水线、纵剖线的光顺度都经过多轮校验，不存在硬折角或者曲率突变的区域，一方面是为了降低航行时的摩擦阻力与兴波阻力，在相同主机功率下获得更大的系柱拖力，另一方面也能减少曲面加工时的板材成型难度，降低船体建造时的冷弯、火工校正工作量。从尺寸边界来看，该船体的水线长度适配港内作业的常用尺度，最大宽度满足港池内通航的宽度限制，吃水深度覆盖了国内多数沿海、内河港口的低潮位水深要求，不需要额外调整压载就能完成不同泊位的作业任务。船体的型深设置预留了足够的储备浮力，即使在拖带作业中出现甲板上浪、局部舱室进水的极端情况，也能保证足够的稳性高度，满足船舶稳性规范的相关要求。在实际工程应用中，这类船体曲面模型可以直接导入性能计算软件完成阻力预报、

　　稳性校核、舱容计算等前期研发工作，也能基于该曲面生成船体结构的肋骨框架、外板板缝、内部纵桁等结构件的设计基准，大幅缩短从方案设计到生产设计的周期。不同于很多简化的船体概念模型，该模型的曲面精度能够直接对接生产设计的需求，所有曲面的拼接公差控制在工程允许范围内，不存在曲面缝隙、重叠等建模问题，结构设计人员可以直接在该曲面基础上完成内部结构的铺设，不需要重新修复曲面。对于船舶设计从业者而言，这类经过实际项目验证的拖船线型，也可以作为同尺度拖船设计的母型船参考，通过线性变换调整主尺度参数，快速衍生出不同功率等级、不同作业场景的拖船线型方案，减少前期线型开发的试错成本。在建模思路上，整个船体采用对称曲面构建逻辑，先完成单侧曲面的光顺调整，再通过镜像生成完整船体，保证左右舷的线型完全对称，避免因建模不对称带来的航行偏航问题。所有关键位置的型值点都参考成熟拖船的线型数据库设置，兼顾了拖带作业的操纵需求与建造工艺的可行性，不会出现为了追求曲面美观而牺牲结构强度或者建造便利性的设计问题。比如舷侧的曲面弧度充分考虑了外板的加工曲率，所有区域的外板弯曲半径都在常规船用钢板的冷弯加工范围内，不需要额外采用特殊加工工艺，能够有效控制建造成本。船底部分的平底区域宽度经过优化，既保证了船舶坐底检修时的稳定性，也不会因为平底过宽增大航行时的摩擦阻力。在拖缆机布置对应的船体区域，线型做了局部加强的预留空间，能够承受拖带作业时数百千牛的拖缆拉力，不需要额外对船体板架做大幅加强。
