冲压级进冲模三维结构设计

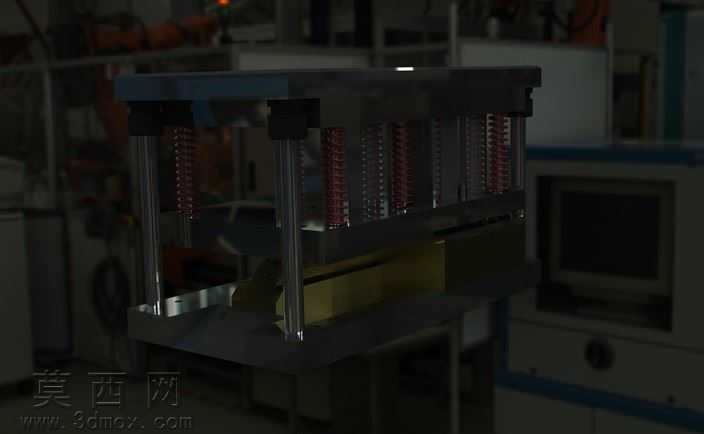

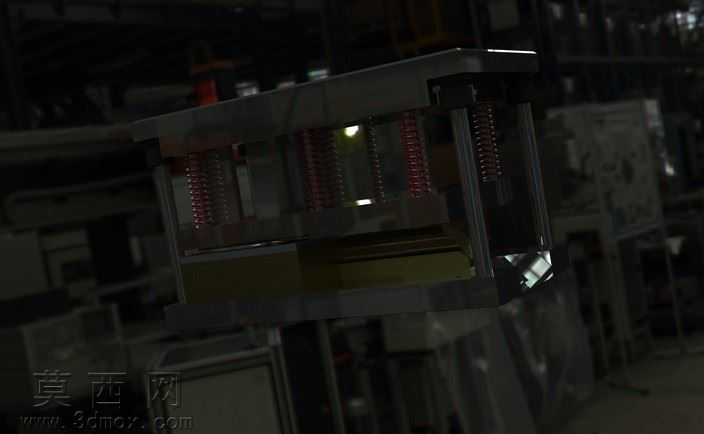

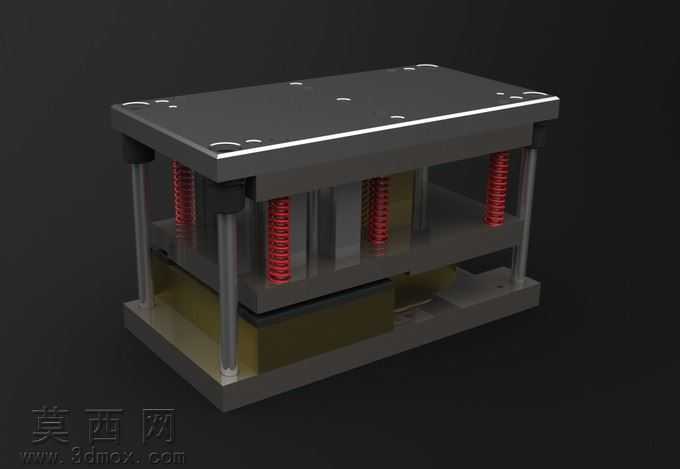

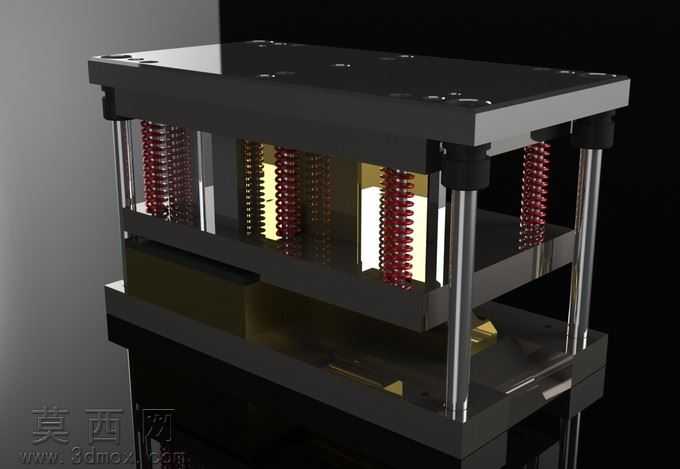

本作品为冷冲压加工用级进冲模的三维结构设计，建模过程严格遵循冲压模具设计规范，完整还原了级进模的多层板件装配逻辑。建模阶段采用自底向上的装配思路，先分别构建上模座、上垫板、凸模固定板、卸料板、凹模板、下模座等核心板件，每块板件的安装孔位、导柱导套配合孔、螺钉过孔与销钉定位孔均按照实际加工公差要求绘制，保证各零件装配时无干涉错位。导柱导套组件按照滑动导向标准结构建模，保证上下模合模时的运动同轴度，卸料部分的矩形红色弹簧采用螺旋扫描特征生成，还原弹簧的真实节距与线径参数，模拟卸料板在冲压行程中的弹性复位动作。材质渲染阶段，上下模座采用调质钢材的哑光深灰金属质感，凸凹模工作零件赋予合金工具钢的高硬度金属材质，导柱导套做镀铬亮面金属处理，弹簧部分设置为醒目的红色烤漆质感，不同功能零件通过材质差异清晰区分，便于快速识别模具各部分功能。结构设计上，该级进模采用标准后侧导柱模架，多层板件通过内六角螺钉与圆柱销完成紧固定位，卸料板兼具压料与卸料功能，可在冲压过程中压紧条料，冲压完成后带动弹性元件将箍在凸模上的条料卸下，保证连续送料的顺畅性。设计思路围绕连续冲压的生产需求展开，整体结构紧凑，各零部件排布合理，既保证了模具工作时的整体刚性，又预留了足够的工位排布空间，可适配多工序连续冲压的加工场景，完整呈现了冷冲级进模的典型装配结构与工作原理，可用于模具结构教学、冲压工艺方案验证等场景。
