Logopress冲压模具结构设计方案

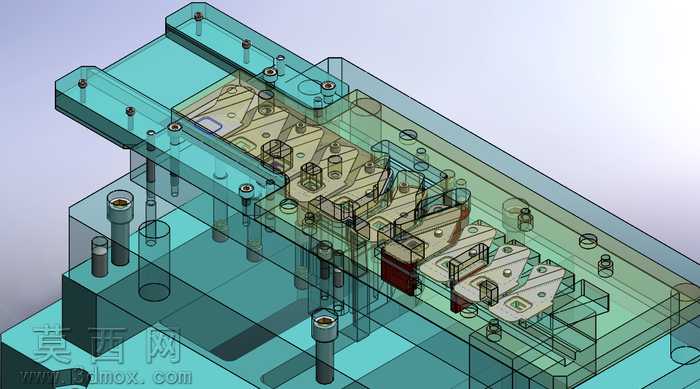

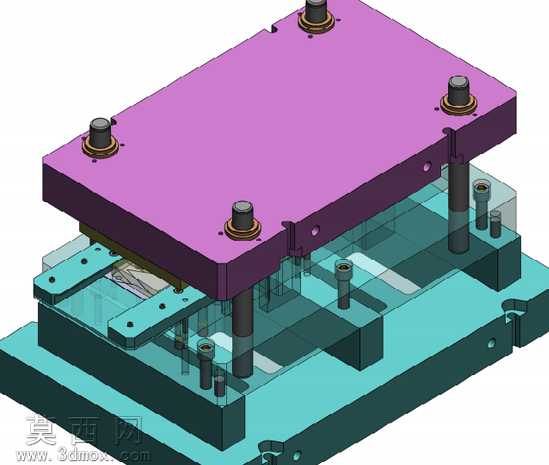

本套冲压模具采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循冷冲压模具的设计规范，对上下模座、导柱导套、凸模固定板、凹模、卸料板、定位销、紧固螺钉等所有零部件进行1:1等比例建模，完整还原模具的实际装配状态。模型通过不同色彩区分各功能部件，紫色上模座、青绿色下模组件、透明卸料结构的材质渲染设置，能够让使用者清晰分辨模具的分层结构与各部件的装配位置，直观呈现模具合模、开模状态下的部件配合关系。整套模具采用标准后侧导柱模架结构，导柱与导套的配合精度按照冲压模具的常规公差要求设定，保证上下模合模时的对中精度，避免冲压过程中出现凸凹模啃模的问题；卸料结构采用弹性卸料设计，能够在冲压完成后顺利将条料从凸模上卸下，保证送料过程顺畅；定位部件设置合理，能够对冲压条料进行精准定位，保障冲压件的尺寸精度与形位公差符合设计要求。设计过程中优先选用标准模架与标准紧固件，降低模具的加工制造成本与后期维护难度，各非标准零部件的结构设计充分考虑加工工艺性，避免出现无法加工或者加工难度过高的结构特征。整套模型完整呈现了冷冲压模具的典型结构组成，清晰展示了各零部件之间的装配关系与运动逻辑，可作为冲压模具设计的参考案例，帮助设计人员理解冲压模具的结构原理与设计要点，也可用于模具相关的教学演示场景，让学习者快速掌握冲压模具的基本构成与工作过程。
