改装液冷温控系统的Creality Ender6桌面级FDM设备

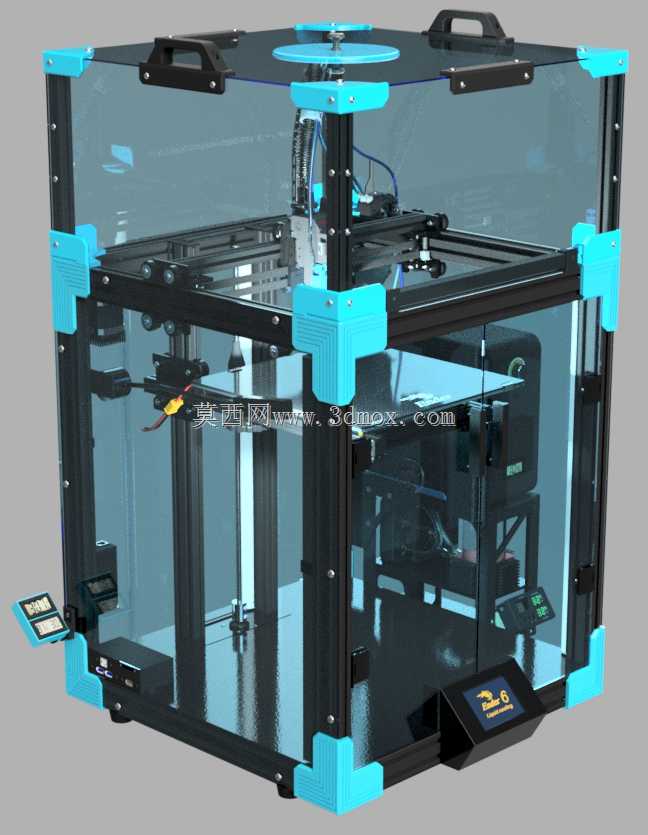

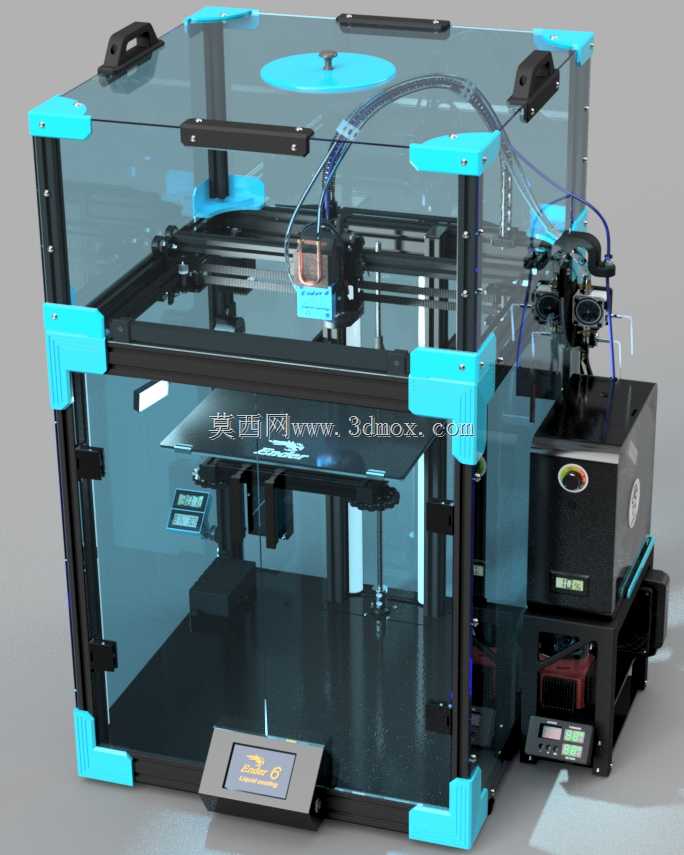

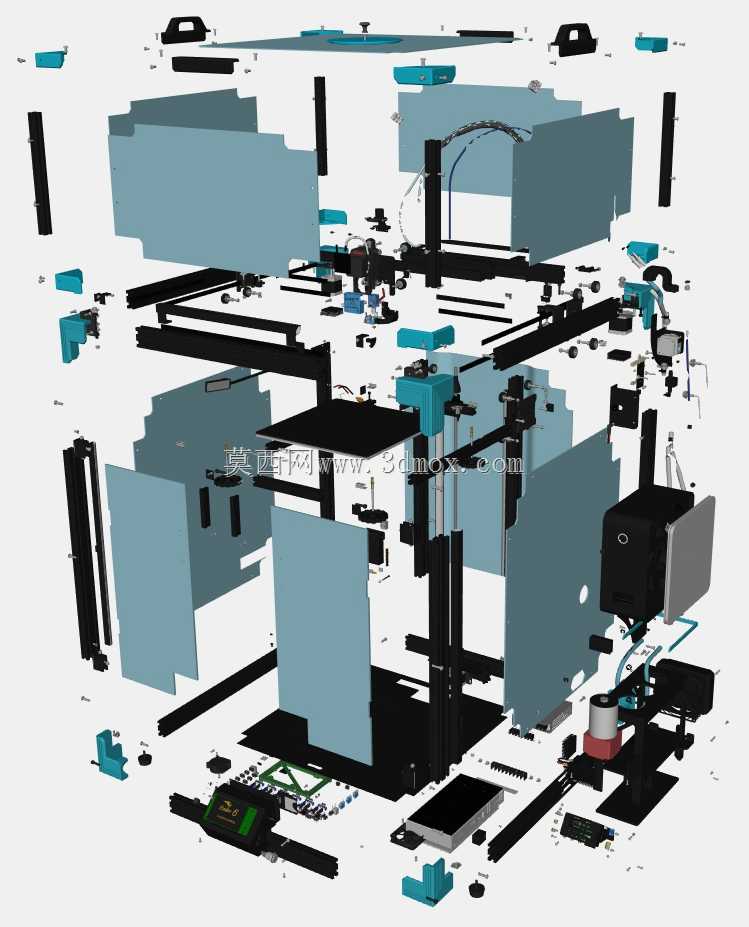

　　面向桌面级增材制造场景的FDM成型设备，核心定位是解决长时间连续打印过程中，挤出端热累积、耗材受潮形变带来的成型精度波动问题，适配小批量手板制作、创客原型验证、教学实训等多类使用场景，可覆盖PLA、ABS、PETG等多类常用熔融沉积耗材的成型需求。整机采用铝型材框架搭配透明亚克力封闭围护结构，围护结构通过快拆角件与型材框架连接，既可以维持成型腔体内的温度稳定，减少ABS等易翘曲耗材打印时的边角形变问题，也能随时拆卸维护内部运动组件，透明材质还可直观观察打印过程中的耗材输送、喷头运动状态，及时排查堵头、层错等故障。

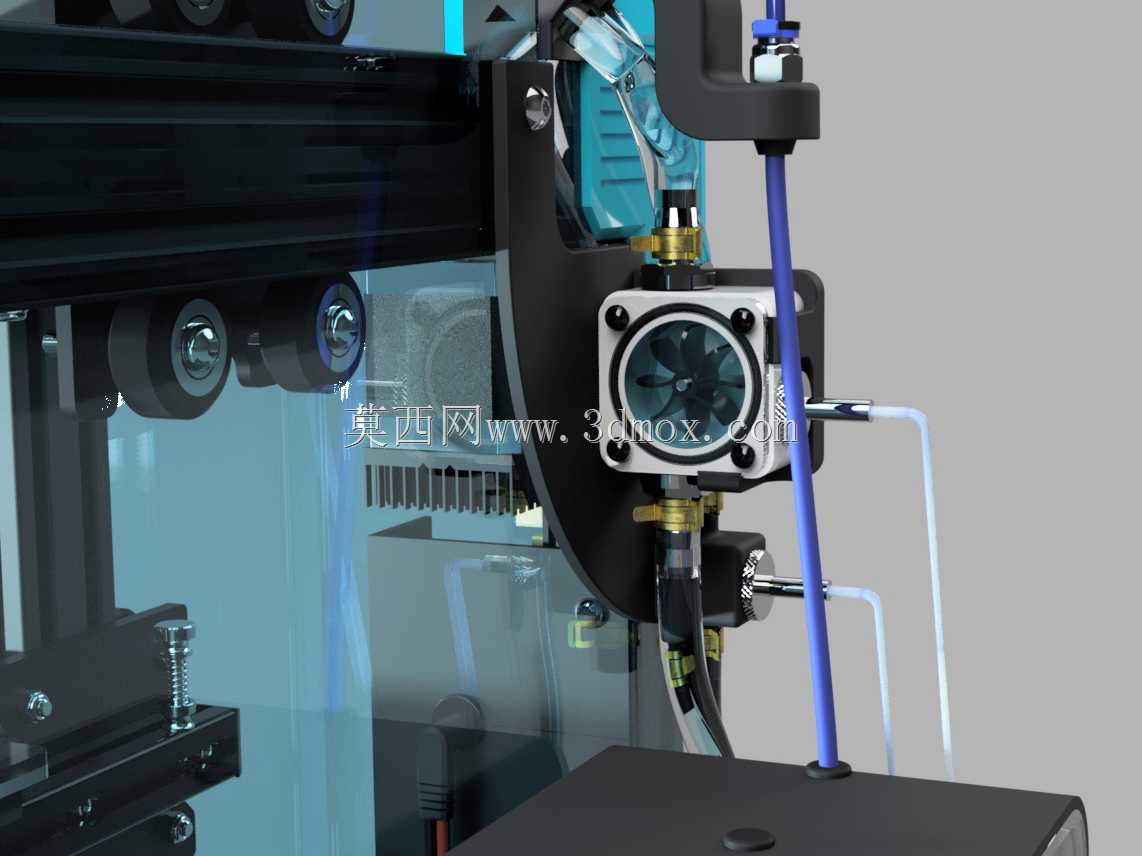

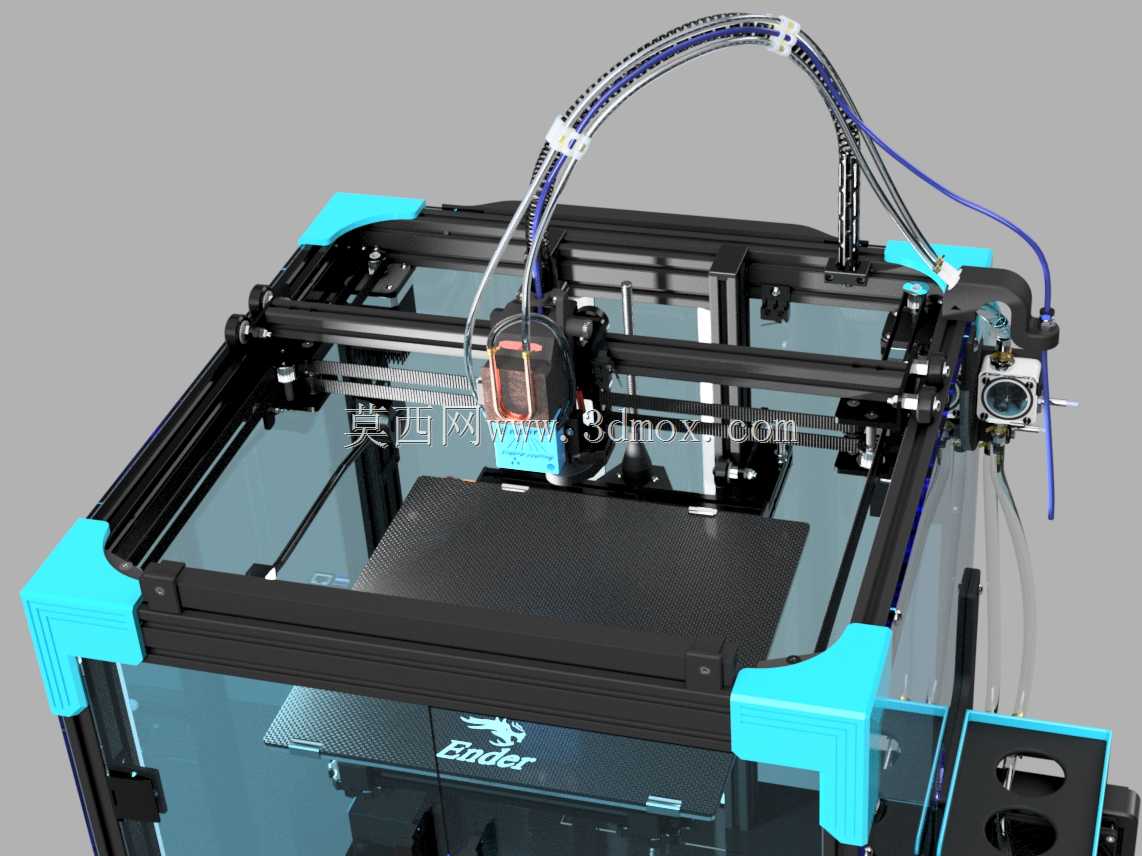

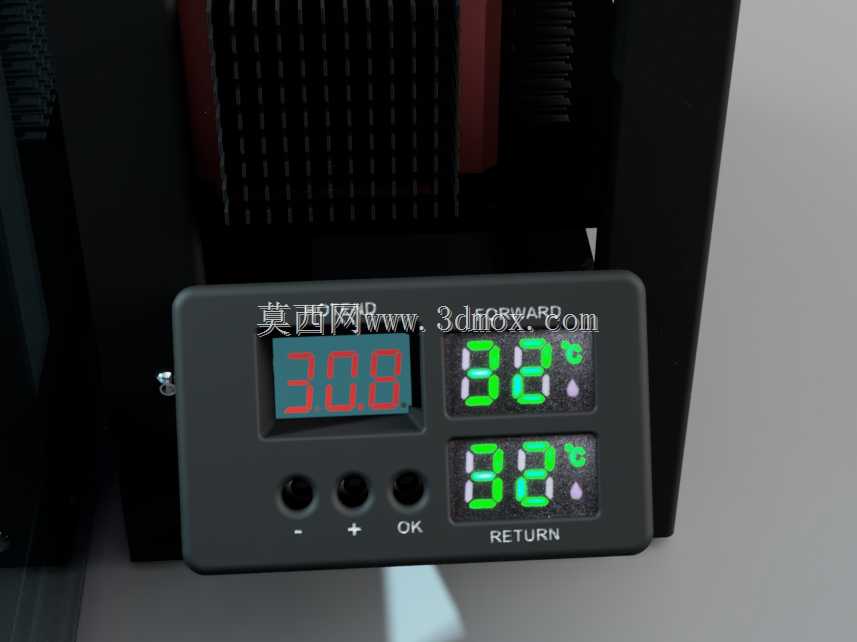

　　设备的核心改装围绕液冷温控系统展开，在原有喷头散热结构基础上增设独立液冷回路，替代原有的风冷散热模组，液冷管路沿型材框架内侧走线，通过快插接头与喷头冷段、外置水冷排连接，管路排布避开X、Y轴的运动行程边界，不会在打印过程中与运动组件、打印件产生剐蹭。液冷回路的进出端加装可视化流量指示器，可直接观察冷却液的循环状态，一旦出现管路堵塞、泵体停转的情况，能第一时间发现并停机处理，避免冷段散热不足导致的耗材提前熔融、堵头断料问题。温度采集模块集成到原有控制器的显示界面中，无需额外增设独立显示屏，可实时显示液冷回路的进出液温度、冷段实时温度，方便使用者根据不同耗材的成型温度调整冷却液流量与散热功率，匹配不同打印工况的散热需求。

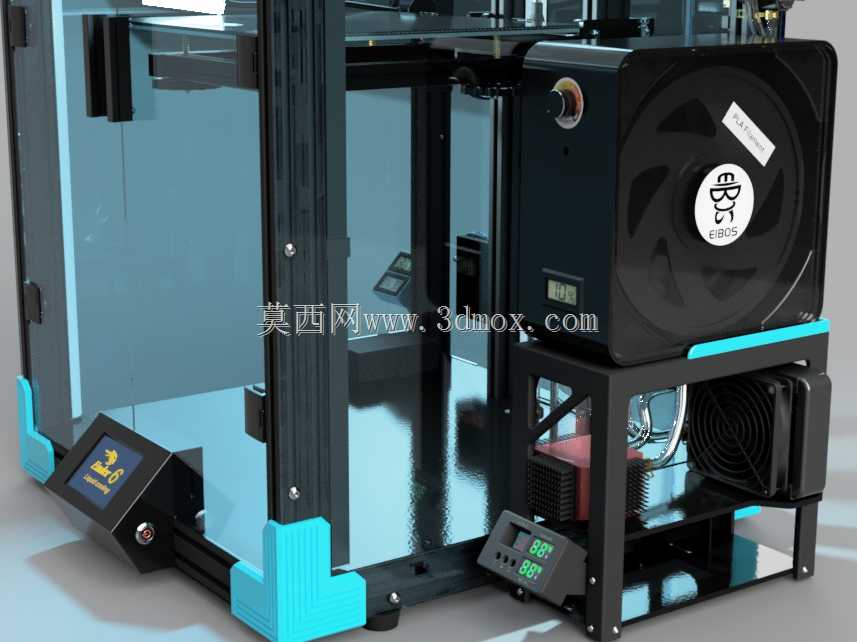

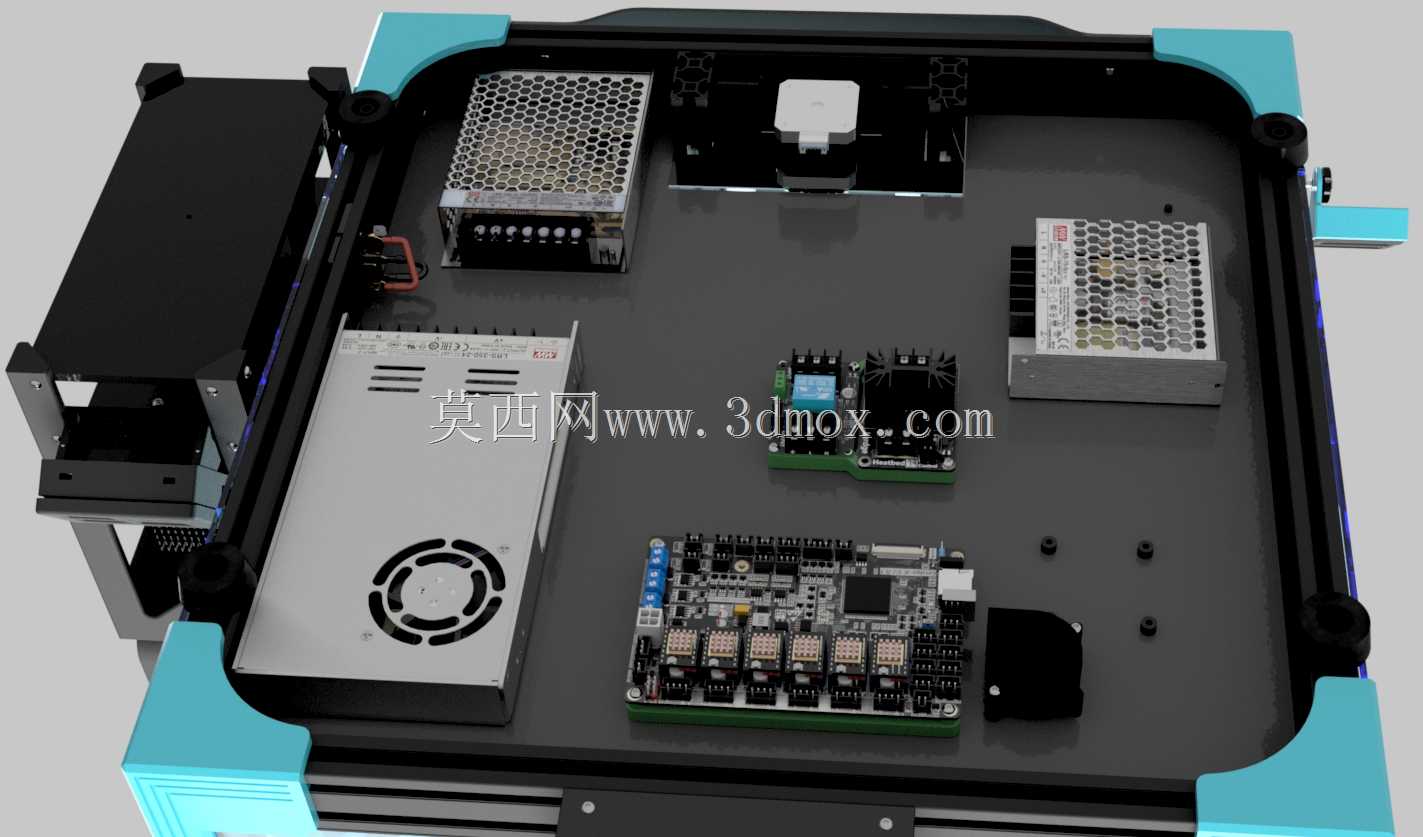

　　耗材供给端替换了独立的长丝烘干组件，安装在设备顶部的型材安装位上，与原有耗材架的安装孔位完全兼容，无需额外打孔改装即可固定，烘干组件可恒定输出适配耗材存储的干燥温度，持续对送入挤出端的耗材进行干燥处理，避免尼龙、PETG等易吸潮耗材因含水率过高出现的打印表面气泡、层间结合力不足问题。供电部分增设独立的5V开关电源模块，为新增的流量指示器、温度采集模块、烘干组件的控制单元独立供电，避免新增负载占用原有设备的供电回路，导致主板供电不稳、电机丢步的问题，电源模块固定在设备侧方的电器安装仓内，与原有主板、驱动模块的安装位置预留足够的散热间隙，所有供电线路均通过线槽规整排布，避免线路杂乱干扰运动组件的行程。

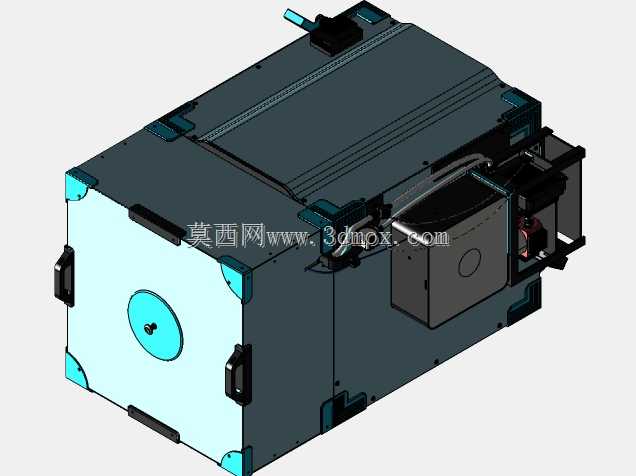

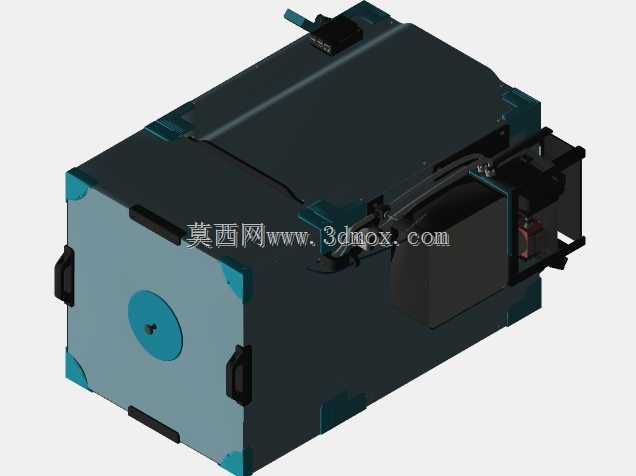

　　设备的外形尺寸基于原有Ender6的框架边界设计，所有改装组件均未超出原有设备的安装轮廓，不需要额外扩大设备的放置空间，可适配常规的桌面工作台放置要求，底部的调平组件、Z轴传动结构均保留原有设计的安装精度，改装过程不需要拆解原有运动轴的导轨、同步带结构，不会破坏原有设备的运动精度。X、Y轴的运动行程与原有设备保持一致，成型平台的尺寸未做缩减，可覆盖原有设备的最大打印尺寸范围，Z轴的丝杆传动结构加装了防尘护套，避免打印过程中产生的耗材碎屑附着在丝杆表面，导致传动卡顿、层纹不均的问题。设备侧方的电器仓预留了扩展接口位，后续可加装自动调平传感器、断料检测模块、空气过滤组件等扩展功能，不需要重新对仓体结构进行打孔切割。

　　外观配色上采用青蓝色装饰件与黑色框架搭配的设计，所有外露的角件、管路固定座均统一配色，避免改装后外观杂乱，操作面板保留在设备前部的易操作位置，集成了原有设备的控制按键与新增的温度显示界面，操作人员站在设备正前方即可完成所有参数调整、状态查看操作，不需要侧身或移动设备。成型平台采用可拆卸的磁吸弹簧钢平台，打印完成后可直接取下平台弯折取下打印件，平台的加热模块与原有温控系统连通，可根据耗材类型调整平台加热温度，保证首层耗材的附着效果。
