工业用翅片式热交换器结构设计方案

　　在暖通空调系统的末端换热单元、小型分布式发电站的余热回收回路、化工小试装置的介质温控段以及商用制冷机组的冷凝侧，这类带顶部导流支架的管翅式换热结构都有非常广泛的适配场景。不同于大型管壳式换热器的大流量重载设计，这款结构更偏向中小流量的气液或者液液换热工况，核心作用是在两种流体完全隔离不发生掺混的前提下，完成不同温度介质间的热量传递，既可以作为加热段提升冷介质温度，也可以作为冷凝段带走热介质的多余热量，维持整个工艺回路的温度参数稳定。

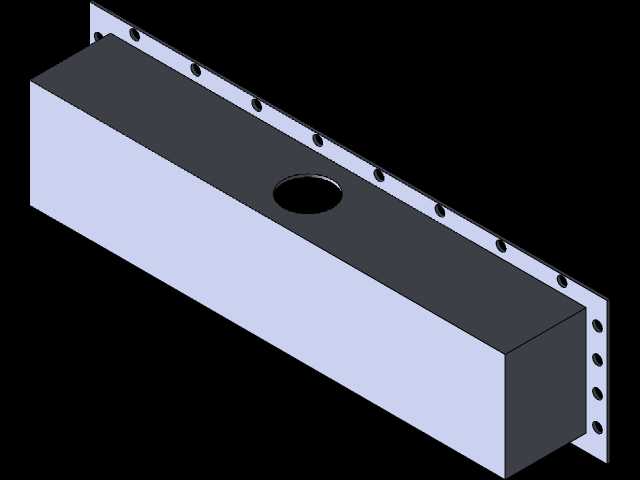

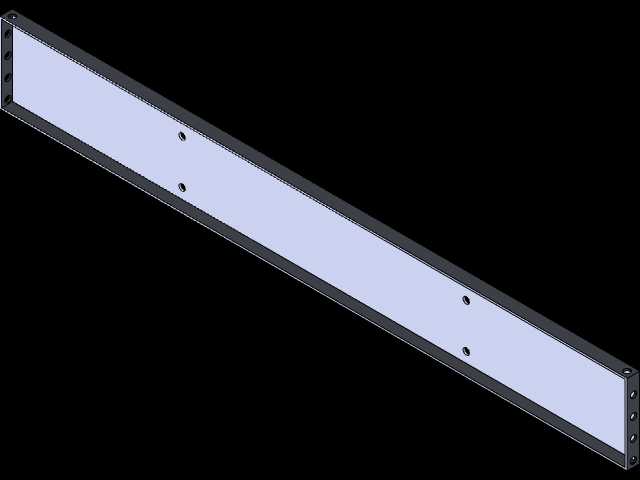

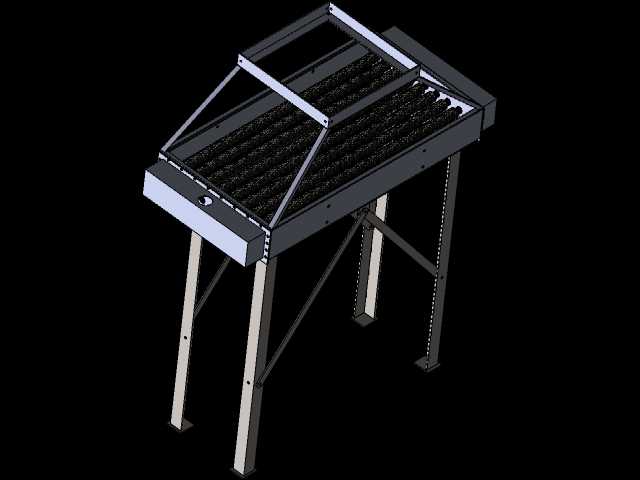

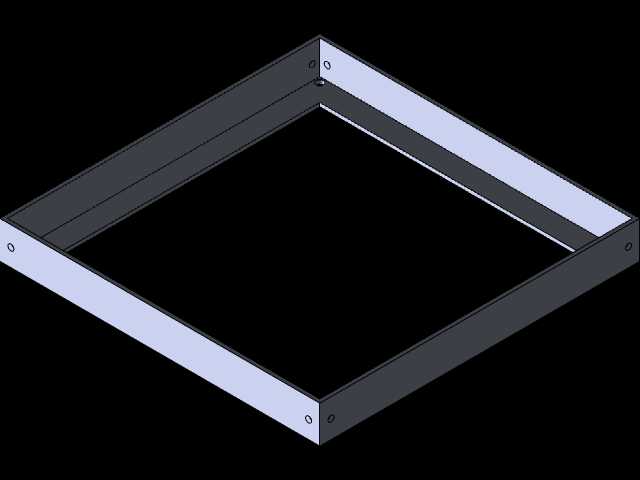

　　从功能实现逻辑来看，整个结构的核心换热区采用平行排布的多根换热管作为基础载体，换热管外侧设置连续的翅片结构来拓展换热接触面积，这种设计能在有限的壳体空间内尽可能提升换热效率，避免单纯依靠光管换热带来的体积冗余。壳体采用折弯钣金拼焊结构，侧边预留的法兰接口用于对接工艺管路，其中一侧的方形腔体是流体的汇流腔，负责将进入设备的介质均匀分配到每一根换热管内，避免因流量分配不均导致的局部换热效率下降，甚至出现局部过冷或者过热的应力变形问题。顶部的框架式支架采用斜撑加强结构，主要作用是对接外部的风道或者导流罩，当换热侧存在强制对流的风路时，这个支架可以保证导流结构的安装精度，让气流均匀扫过整个翅片换热区，避免出现气流短路导致的换热能力折损。

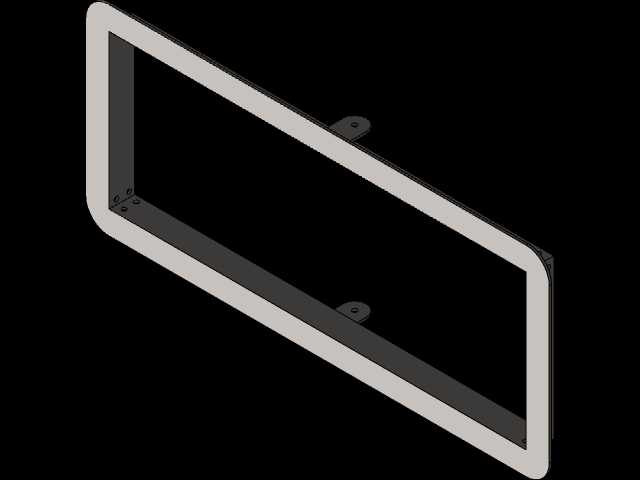

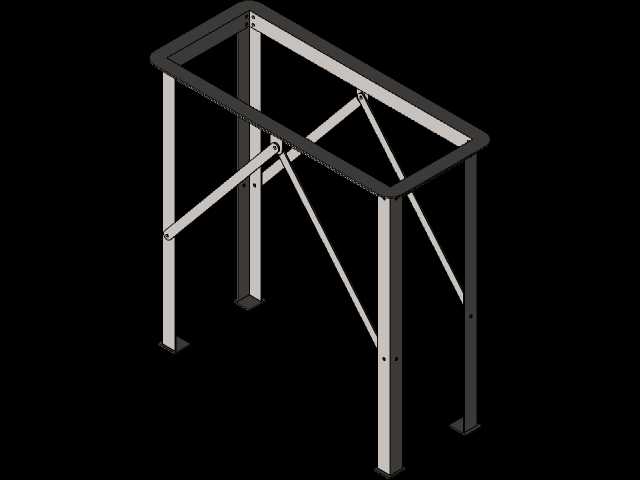

　　做这套结构的三维设计时，首先要明确的是安装边界的约束条件：整个设备的底部是平直的安装基准面，预留的安装孔位需要匹配现场的支架槽钢间距，安装时要保证设备的水平度偏差控制在允许范围内，避免换热管内的流体出现偏流，影响整体换热效果。尺寸设计上，换热管的排布间距需要兼顾翅片安装空间和流体阻力，管间距过小会导致翅片装配难度提升，同时风侧或者壳程的流体阻力会大幅上升，增加配套风机或者泵的功耗；管间距过大则会浪费壳体内部空间，导致相同换热能力下设备整体体积偏大，挤占安装场地的可用空间。顶部支架的高度设计需要匹配外接导流罩的接口尺寸，斜撑的角度经过受力校核，既可以减少支架本身的材料用量，又能承受导流结构运行时产生的振动载荷，避免长期运行出现焊缝开裂的问题。

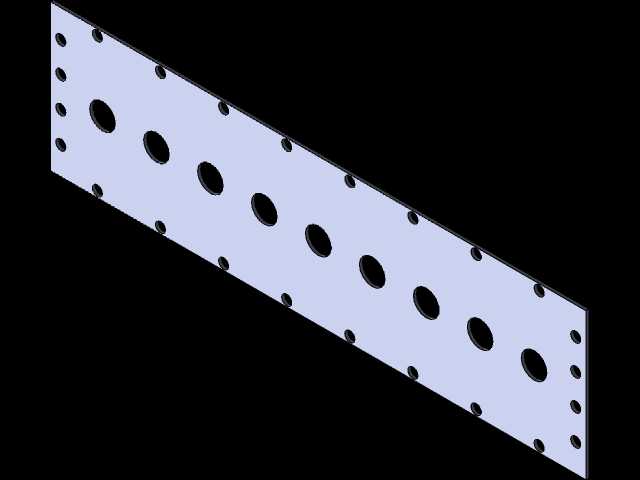

　　在细节设计层面，壳体的拼接处采用连续焊缝密封，所有和流体接触的焊缝都需要做渗漏测试，避免两种换热介质出现串漏，一旦发生串漏不仅会导致换热效率完全失效，还可能因为不同介质混合引发工艺安全问题。换热管和两端管板的连接采用胀接加密封焊的双重固定方式，这种结构可以承受更大的温度交变应力，因为设备在启停过程中换热管和壳体的温度变化速率不同，会产生一定的热胀冷缩差，双重固定结构可以避免接口处出现松动泄漏。翅片和换热管的连接采用紧密胀接工艺，保证接触热阻控制在设计允许范围内，很多换热设备实际运行时换热能力达不到设计值，很大一部分原因就是翅片和换热管的贴合不紧密，存在空气间隙导致热阻大幅上升。

　　实际选型适配的时候，需要根据现场的两种介质流量、进出口温度要求、允许的压力损失参数来调整换热管的数量、长度以及翅片的密度，如果是用在含尘量较高的风侧换热场景，还需要适当加大翅片间距，避免运行过程中积灰堵塞翅片间隙，导致风阻上升、换热能力快速衰减。设备的侧边接口尺寸需要和现场管路的通径匹配，避免通径突变导致的局部阻力损失，安装时要在接口处加装对应的密封垫片，按照规定的扭矩拧紧连接螺栓，避免后期运行出现渗漏。另外在设备的最低位置预留了排污接口，在停机维护的时候可以排空设备内部残留的介质，避免长期残留导致换热管内壁结垢或者腐蚀，延长设备的整体使用寿命。

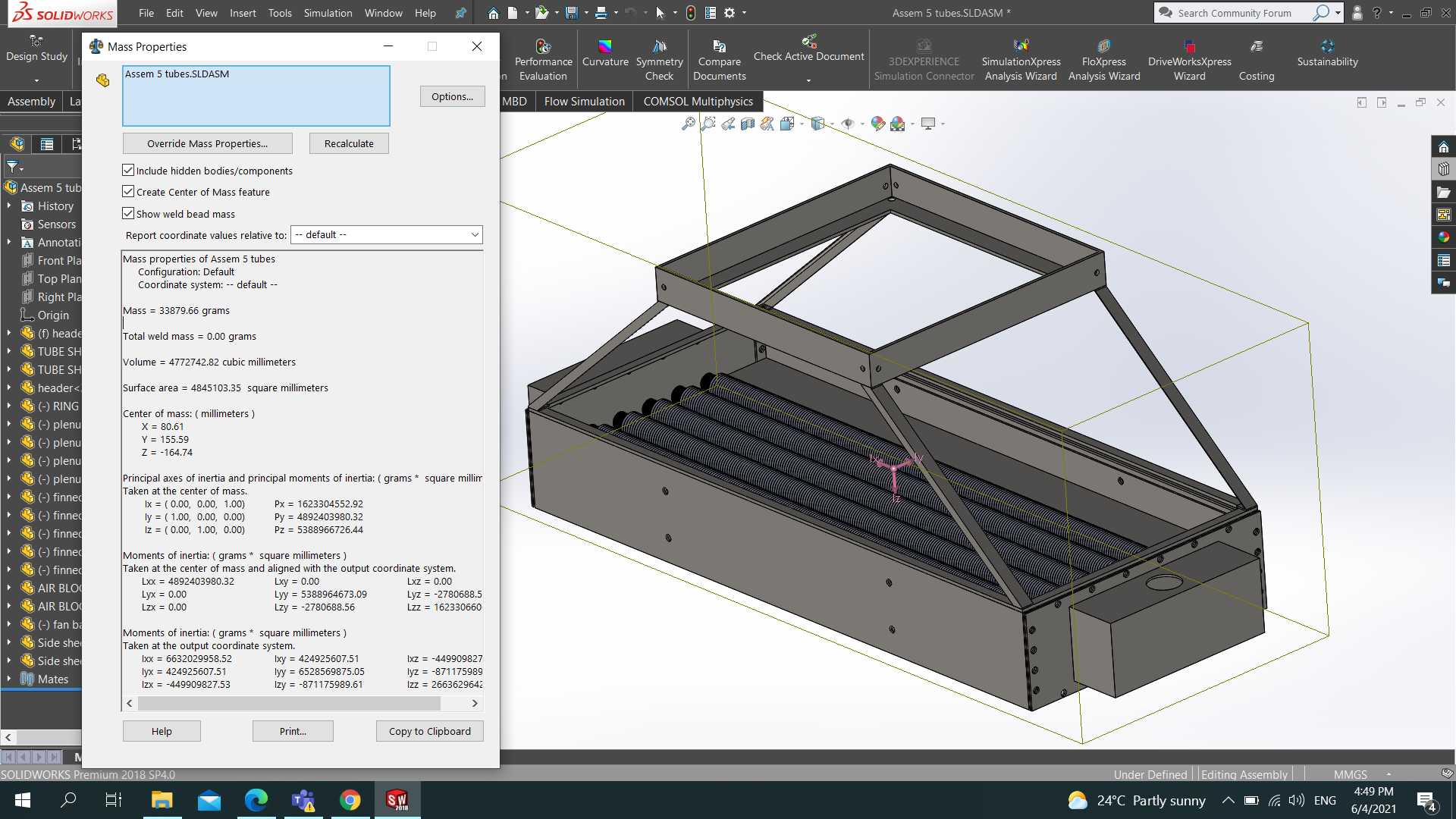

　　从结构建模的角度来说，这套模型在设计时采用了参数化的建模逻辑，换热管的数量、长度、壳体的长宽高尺寸都可以通过调整参数快速修改，不需要重新绘制整个结构，能大幅提升同系列不同规格换热设备的设计效率。所有的钣金折弯件都预留了折弯工艺余量，焊接边的尺寸符合钣金加工的工艺要求，不需要后期做额外的工艺修改就可以直接导出加工图纸用于生产。顶部支架的安装孔位采用长圆孔设计，可以补偿一定的安装加工误差，降低现场安装的对位难度，提升装配效率。
