城市地下光纤管线路由布局施工设计

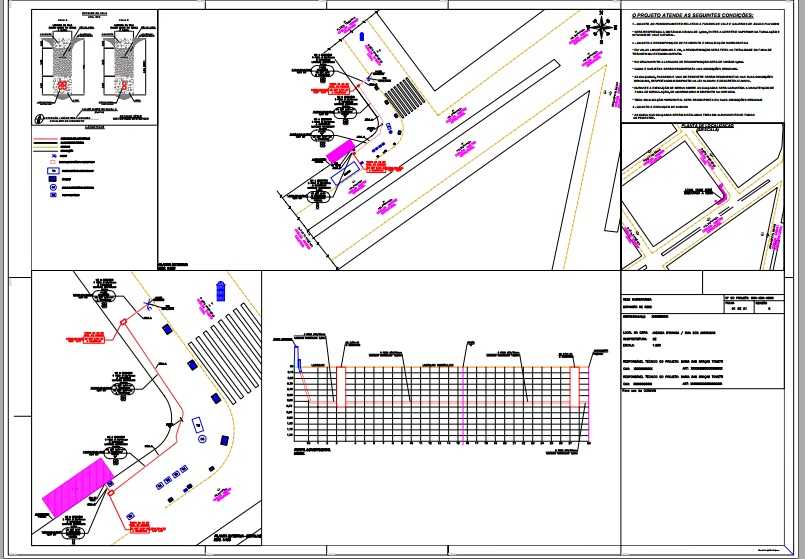

　　这套地下光纤管道设计方案，核心服务于城市建成区通信基础设施的隐蔽化布设需求，适配市政道路下方有限的地下空间作业边界，解决传统架空通信线路影响城市风貌、易受外力破坏的痛点。从实际施工落地的角度看，设计阶段首先要完成现场地下管线的摸排校核，图面标注的各段路由拐点、井位坐标，都需要匹配道路下方已有的给排水、电力、燃气管线的安全间距要求，避免后续施工阶段出现管线交叉冲突的问题。

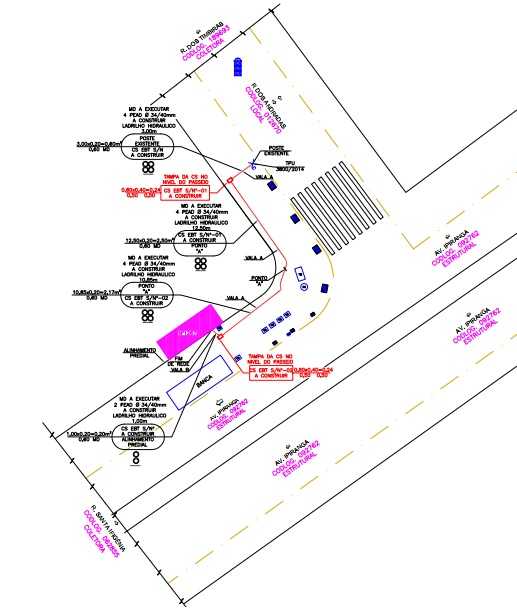

　　方案里的管道路由走向，优先沿道路侧方绿化带、人行道下方布设，减少对主路机动车道的占用，一方面降低施工阶段对城市交通的导改压力，另一方面也能减少后续管线运维阶段开挖作业对主干道通行的影响。图中明确标注的各段人孔井位置，间距控制在符合通信管线施工规范的区间内，既满足光缆穿放作业的牵引长度要求，也预留了后续光缆接续、故障排查的操作空间，井位的选型也结合布设位置做了区分，人行道区域采用承重等级稍低的轻型井盖，车行道下方则匹配对应道路荷载等级的重型井具，避免后期车辆碾压造成井体沉降、井盖破损的问题。

　　管道段的排布设计上，图中预留了多组多孔管群的布设空间，除了满足当前项目的光纤芯数布设需求，还预留了足够的冗余管孔，适配后续运营商通信线路扩容、智慧市政感知设备线路接入的需求，避免短时间内重复开挖道路敷设管线。路由转弯处的曲率半径设计，严格匹配非金属通信管材的弯曲性能要求，避免穿放光缆时出现管材弯折、光缆护套受损的问题，转弯段还额外标注了管线的埋深控制要求，结合当地冻土深度、路面荷载传递深度确定管顶覆土厚度，保障管线运行阶段不受地面荷载、低温冻胀的影响。

　　设计过程中还同步考虑了与现有地下设施的避让规则，比如与其他市政管线交叉时，通信管道从上方跨越的净距要求、从下方穿越时的防护措施，图中用不同颜色标注的特殊管段，分别对应了穿越路口、临近建筑基础、与其他管线并行的特殊防护要求，比如临近建筑基础段控制管道与建筑外墙的安全距离，避免建筑沉降挤压管线；穿越路口段采用混凝土包封加固，提升管道的抗荷载能力。

　　从三维建模的落地角度看，这套设计的管线路由坐标、井位定位、埋深参数都可以直接导入BIM建模软件，整合到整个城市的地下管网模型中，后续施工阶段可以通过模型直观校验管线碰撞问题，运维阶段也能通过模型快速定位故障点位，提升管线的全生命周期管理效率。整个设计没有追求过度的冗余配置，所有参数都贴合城市核心区地下施工的实际边界条件，既满足当前通信线路的布设需求，也预留了合理的扩展空间，适配城市通信基础设施长期迭代的使用需求。
