铰接式振动单排马铃薯收获作业装置

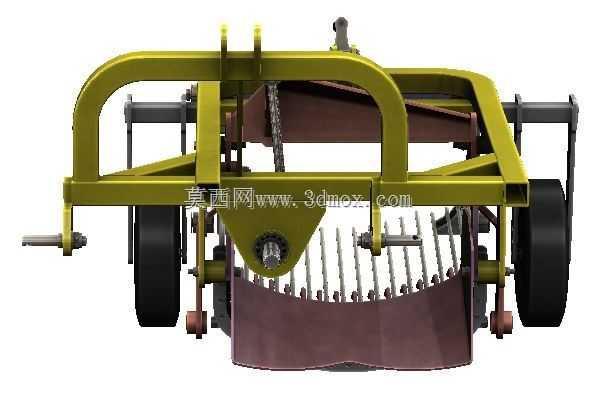

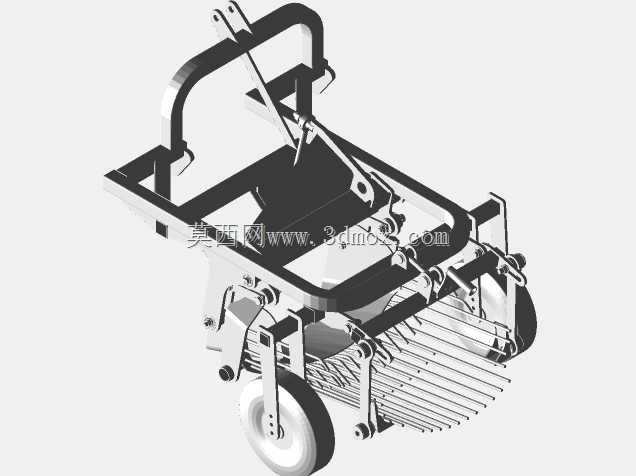

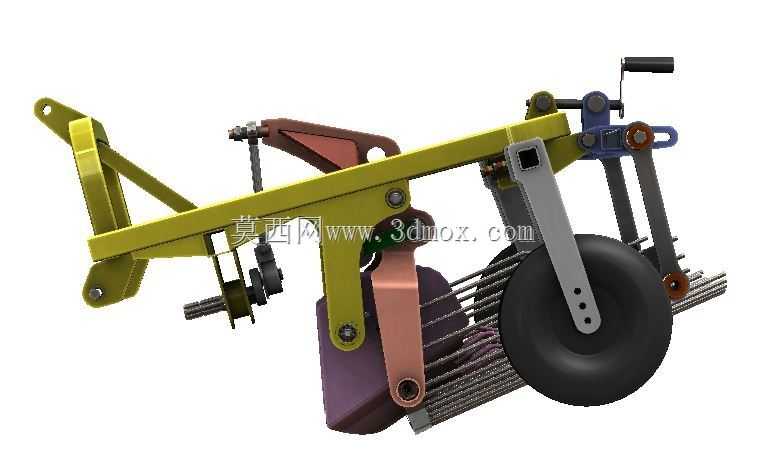

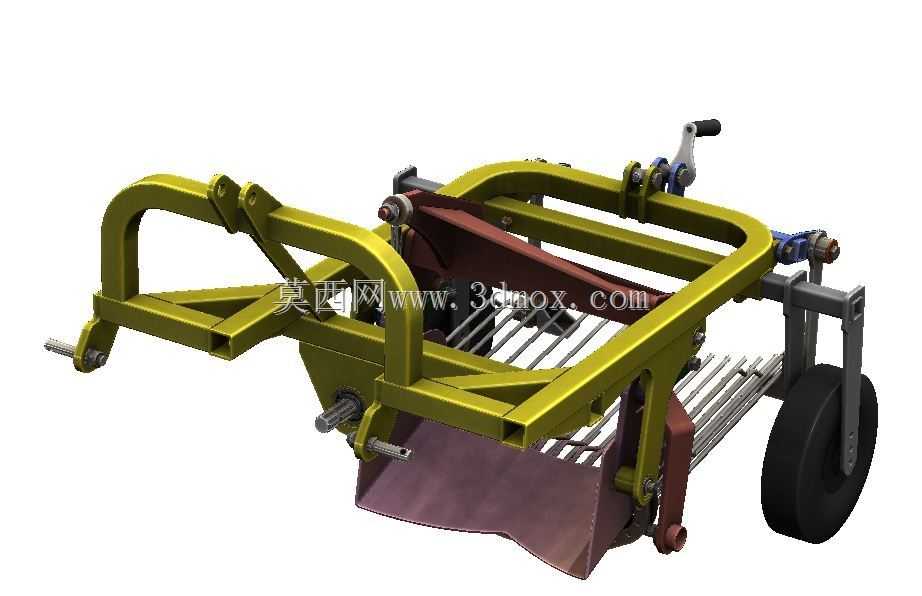

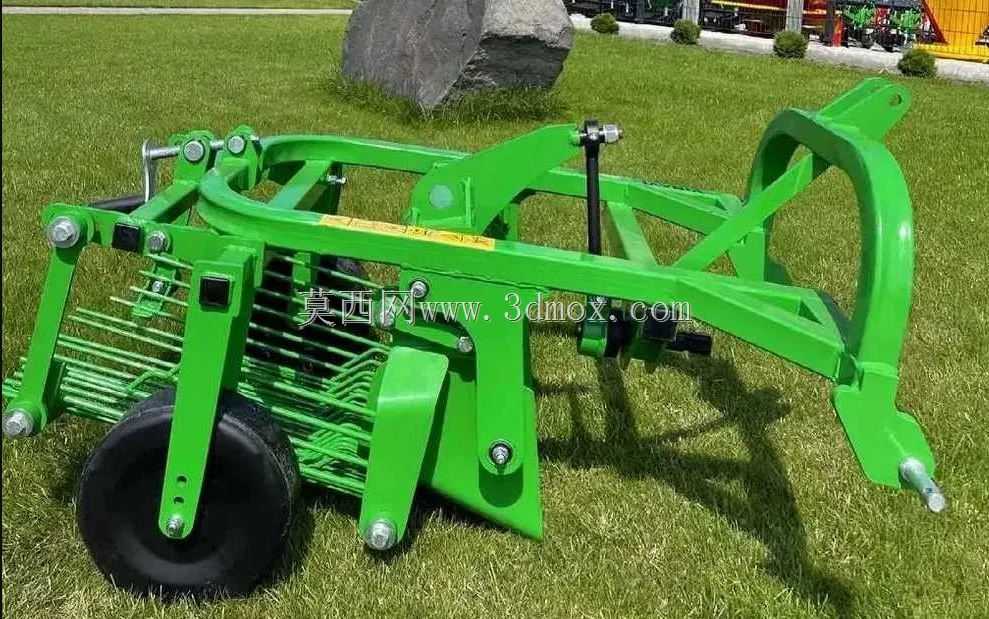

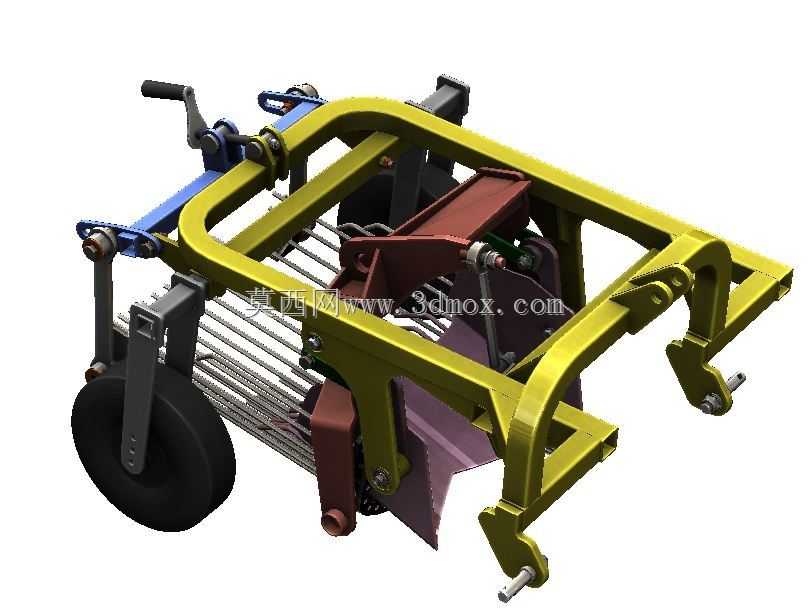

　　在丘陵山地小块薯类种植地块、平原散户小规模马铃薯种植场景中，传统大型联合收获机存在转弯半径大、进地易压苗、作业幅宽与地块不匹配的问题，这类单排振动式马铃薯收获装置恰好填补了该场景下的作业空白，可配套小马力轮式拖拉机后置三点悬挂使用，适配18-40马力段的小型拖拉机，无需对拖拉机输出端做额外改装，仅需匹配标准后悬挂挂接点与540r/min动力输出转速即可完成挂接作业。从结构设计逻辑来看，该装置采用铰接式机架作为承载主体，机架前段设置入土切削刀，刀体采用耐磨锰钢材质弯折成型，入土角度设计为17°，既保证入土时能顺畅切入马铃薯种植垄的土层，不会出现兜土壅堵的问题，又能避免角度过大导致切削深度失控、挖伤薯块的情况。

　　切削刀抬升的带薯土壤会直接进入后方的杆条式振动筛面，筛条采用圆钢间隔排布，间隙设置为28mm，该尺寸经过多轮田间试验验证，既能保证粒径30mm以上的商品薯不会从间隙掉落，又能让粒径小于28mm的土块、碎石直接透筛落回地表。振动动力从拖拉机动力输出轴传入后，通过偏心连杆机构带动筛条架做往复振动，振动频率设计为320次/分钟，振幅18mm，作业过程中杆条会持续抖动托举的土壤与薯块，让附着在薯块表面的松散土壤被震碎后从杆条间隙漏下，最终将表面无浮土的薯块均匀铺放至机具一侧的地表，方便后续人工捡拾收集。机架两侧设置的限深轮采用实心橡胶材质，轮体高度可通过丝杆调节，调节范围为0-150mm，可根据不同地块的垄高、

　　种植深度灵活调整切削刀的入土深度，保证挖掘深度始终控制在薯块生长层以下30-50mm区间，既不会因挖深过浅漏挖薯块，也不会因挖深过深增加动力消耗、加剧刀体磨损。从安装边界来看，该装置整机作业幅宽为600mm，对应单垄单行马铃薯种植模式，挂接后整机纵向长度为1100mm，横向最大宽度850mm，最小转弯半径仅为3.2m，在宽度不足2m的狭窄田埂、山地梯田地块都能顺畅转向作业，不会出现机具刮蹭田埂、碾压邻垄作物的问题。铰接式的机架连接结构让机具在起伏不平的地块作业时，切削刀与筛面可随地表起伏自适应调整角度，即使在坡度15°以内的坡地作业，也能保证挖掘深度一致，不会出现一侧挖深过深、一侧漏挖的情况。

　　筛条架与主架之间的铰接点采用耐磨铜套作为转动衬套，可承受高频振动带来的交变载荷，日常维护仅需定期加注润滑脂即可，无需频繁更换易损件。切削刀与机架采用螺栓连接，当刀体刃口磨损后可快速拆卸更换，无需整体焊接维修，降低田间作业的故障停机时间。作业时拖拉机的前进速度建议控制在3-5km/h，该速度区间内振动筛的土壤分离效率可达92%以上，薯块的明薯率超过98%，伤薯率控制在2%以内，完全符合薯类收获的农艺要求。相较于传统固定式挖掘铲，该装置的振动结构能大幅降低作业时的牵引阻力，同等作业幅宽下可降低拖拉机动力消耗约22%，小马力拖拉机即可带动作业，降低了小规模种植户的机具购置门槛。装置的所有外露转动部件均设置有安全防护罩，避免作业时杂草、秸秆缠绕转动轴引发故障，同时防止田间碎石飞溅造成安全隐患。机架主体采用矩形钢管焊接成型，焊后整体做抛丸除锈与喷塑处理，可适应田间高湿、多腐殖质的腐蚀环境，延长机具的使用寿命。
