SMW0609数控机床龙门式机架结构

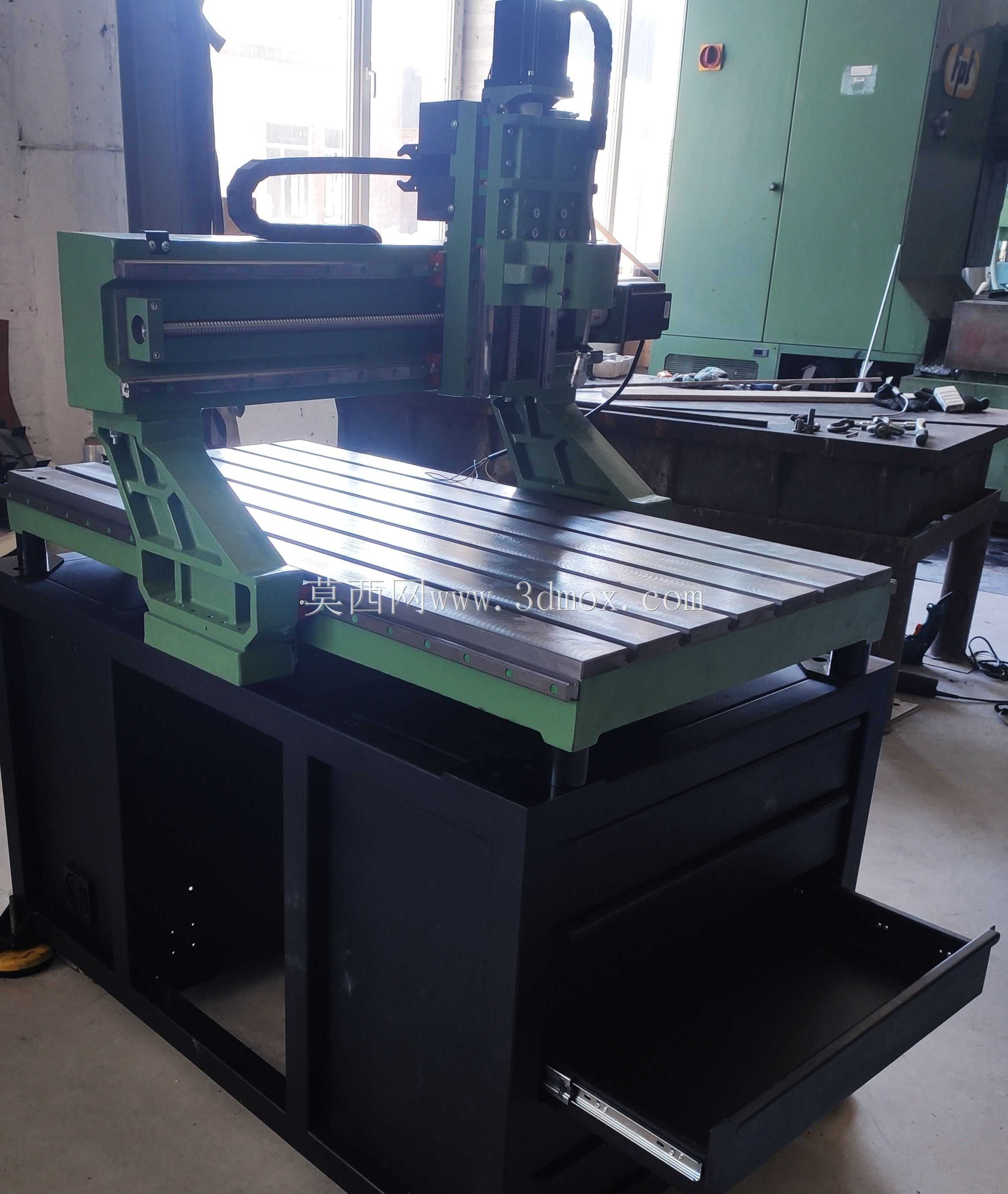

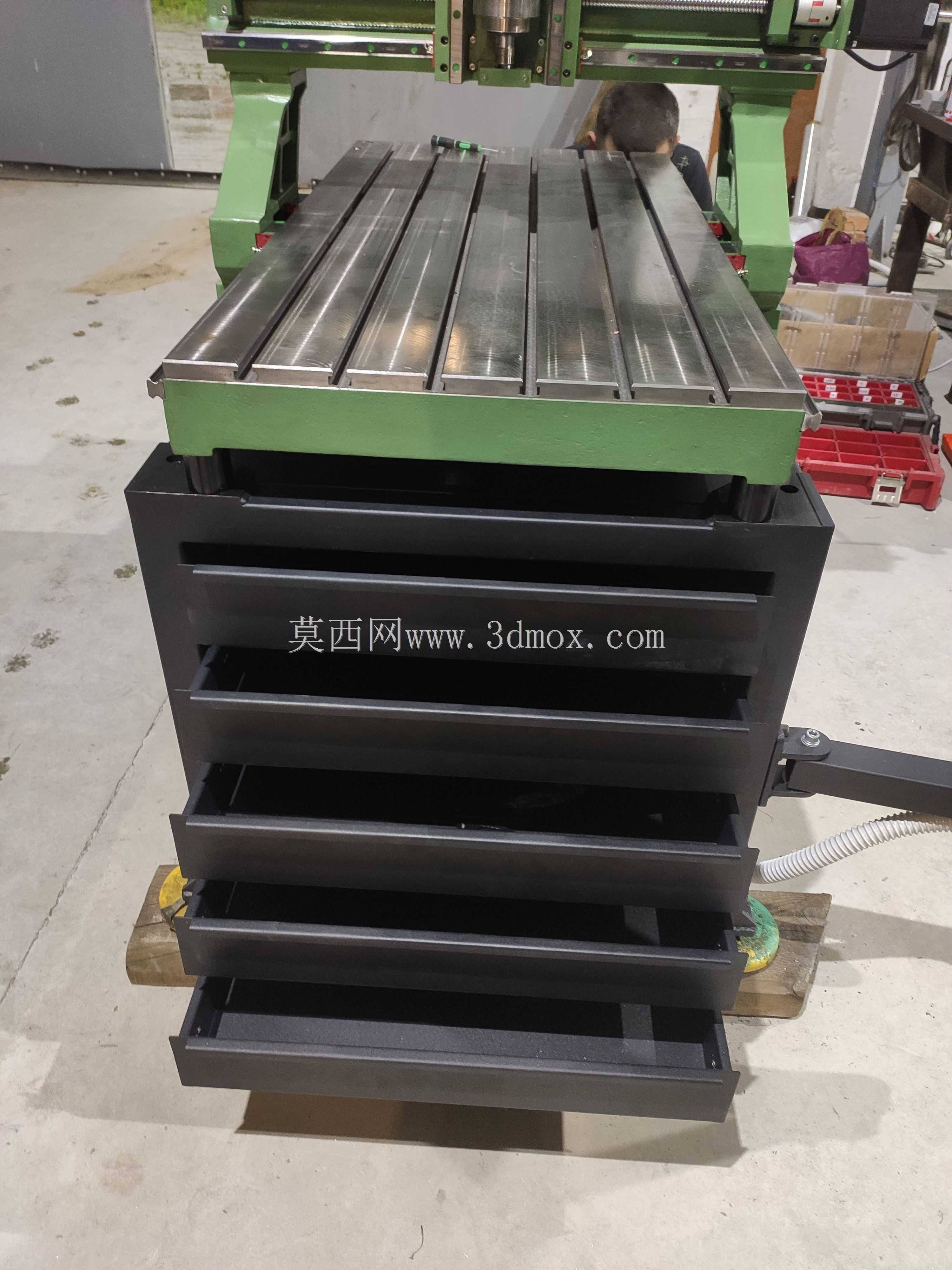

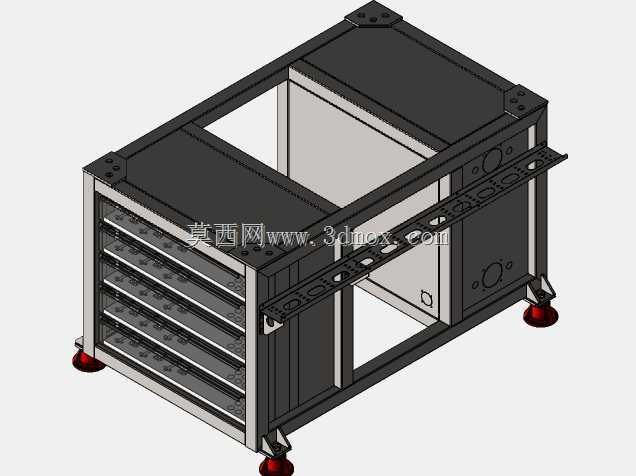

　　该机架为中小型数控加工设备的核心承载基体，适配非金属板材、软金属型材的铣削、雕刻、钻孔加工场景，常见于广告标识加工、小型五金零件批量加工、木工浮雕切割等生产环节，作为整套设备的安装基准，直接决定加工过程中的运动稳定性与成品精度。整体采用龙门式动梁结构布局，底部为一体式焊接箱型床身，内部设置多道纵横交错的加强筋板，在控制整体自重的前提下提升抗扭刚性，床身下部预留抽屉式储物空间，可收纳加工刀具、工装夹具等常用配件，床身上部安装经磨削加工的T型槽工作台，用于装夹待加工工件与配套工装，工作台平面度、平行度公差控制在满足常规轻型加工的精度范围内。两侧立式支撑座与床身采用螺栓定位连接，支撑座上部搭载横向运动导轨副，横梁可沿Y轴方向做往复运动，

　　横梁上安装Z轴滑座组件，搭载加工主轴完成垂直方向的进给动作，各运动轴的安装基准面均经过二次铣削加工，保证导轨安装后的直线度与平行度要求，避免运动过程中出现爬行、抖动问题。设计过程中优先考虑加工行程与设备占地的平衡，X轴有效加工行程覆盖常规幅面板材加工需求，Y轴、Z轴行程满足常见工件的加工高度与幅面要求，设备整体安装边界适配中小型加工车间的摆放需求，无需额外做特殊地基处理，放置于平整硬化地面即可调平使用。机架的各连接部位均设计有定位销孔，装配时可通过定位销保证重复装配精度，导轨安装面旁预留润滑管路走线空间，电气线路则通过机架内部预设的穿线孔排布，避免加工过程中切屑、切削液磨损线路。床身底部设置可调式支撑脚，

　　可根据地面平整度调整设备水平，抵消地面不平带来的机架变形问题，龙门横梁的截面采用箱型变截面设计，在滑座移动到横梁中部时，可将横梁的下挠变形量控制在精度允许范围内，保证全行程内的加工一致性。该机架结构可直接适配市面上常规的数控控制系统、伺服驱动组件与高速电主轴，装配时无需对主体结构做二次修改，可大幅缩短非标数控设备的开发周期，降低结构设计阶段的重复工作量，对于入门级数控加工设备的开发与改装具备较高的参考价值。
