木门加工用数控龙门铣加工设备结构

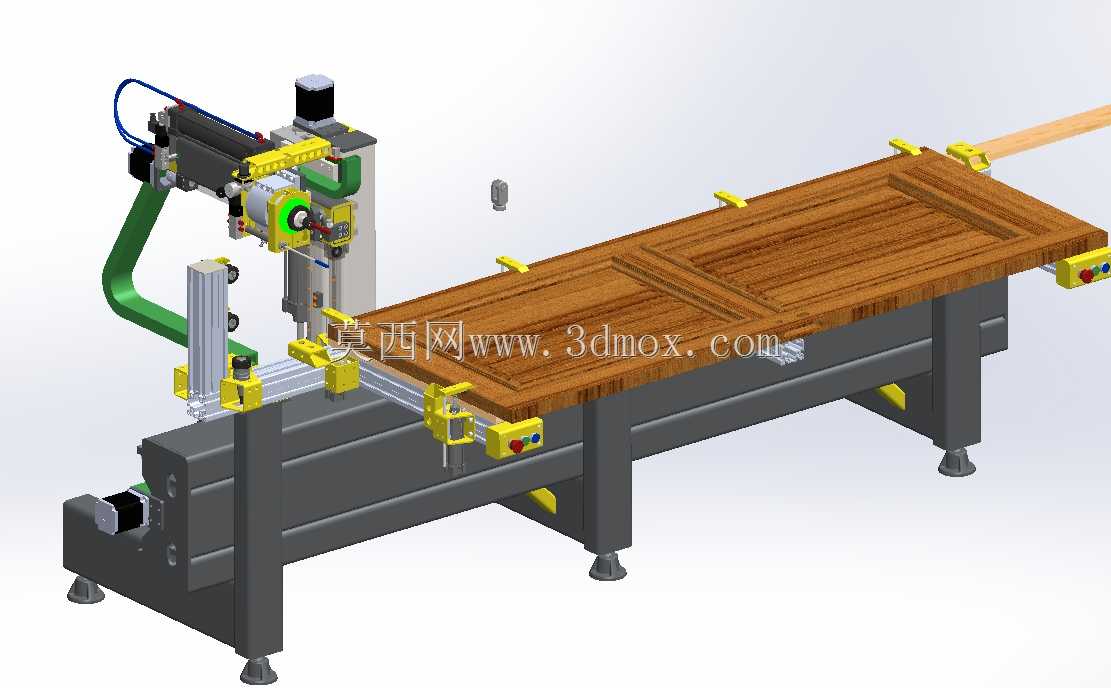

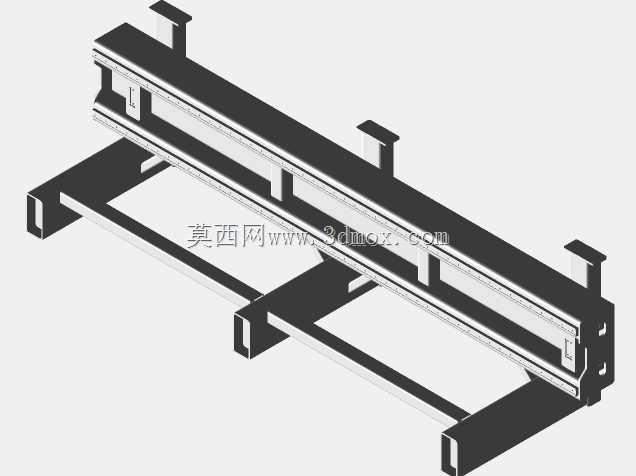

　　这款数控龙门铣设备主要面向定制家居木门生产场景，针对实木门、复合门的侧边铰链槽、锁位槽、门型线条铣削工序设计，可适配常规家装室内门、工程免漆门的批量加工作业需求，替代传统手工镂铣与小型立铣的人工作业模式，降低门体加工的对位误差与装夹耗时。设备整体采用长床身搭配移动龙门架的结构布局，工作台面沿长度方向布置多组快速压紧夹具，可适配不同长度规格的门体工件装夹，单批次可完成整扇门的多工位连续加工，无需反复拆装调整工件位置。从结构设计逻辑来看，床身采用整体焊接箱型结构，底部配置可调式支撑脚杯，可抵消车间地面不平整带来的安装水平误差，床身导轨采用重载线性导轨搭配齿轮齿条传动结构，兼顾长行程移动的刚性与传动精度，

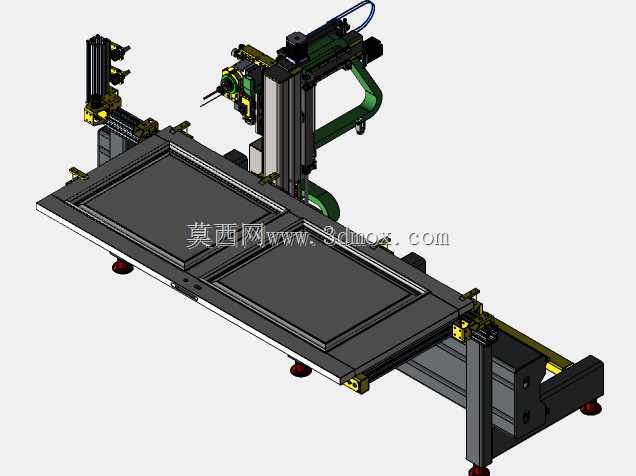

　　避免长行程下的传动背隙影响铣削精度。龙门架横梁上搭载的加工主轴组件可实现横向与垂向的进给移动，主轴侧部配置气动压料结构，在铣削作业时可压紧工件加工位附近的板面，避免木门这类易变形工件在铣削力作用下出现翘曲、振纹问题。主轴采用高速风冷电主轴，可适配不同直径的木工铣刀，满足铰链沉槽、锁孔开孔、门边线条修型等不同工序的加工需求，主轴侧部预留的管路接口可对接除尘系统，将铣削产生的木屑实时抽排，避免木屑堆积影响导轨传动精度与作业环境。设备的电气控制部分集成在床身侧部的控制盒内，操作按钮布局在靠近上下料位的床身端侧，操作人员完成工件装夹后可直接在上下料位启动加工程序，减少走动耗时。从安装边界来看，设备整体长度适配常规2.

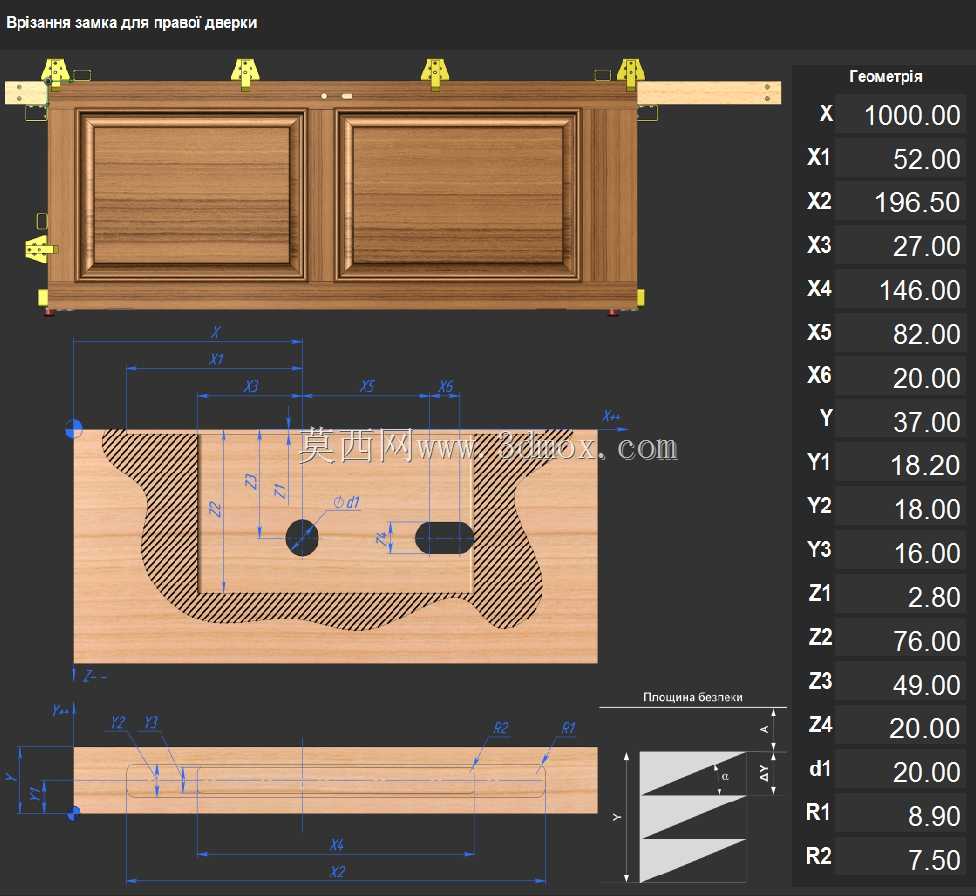

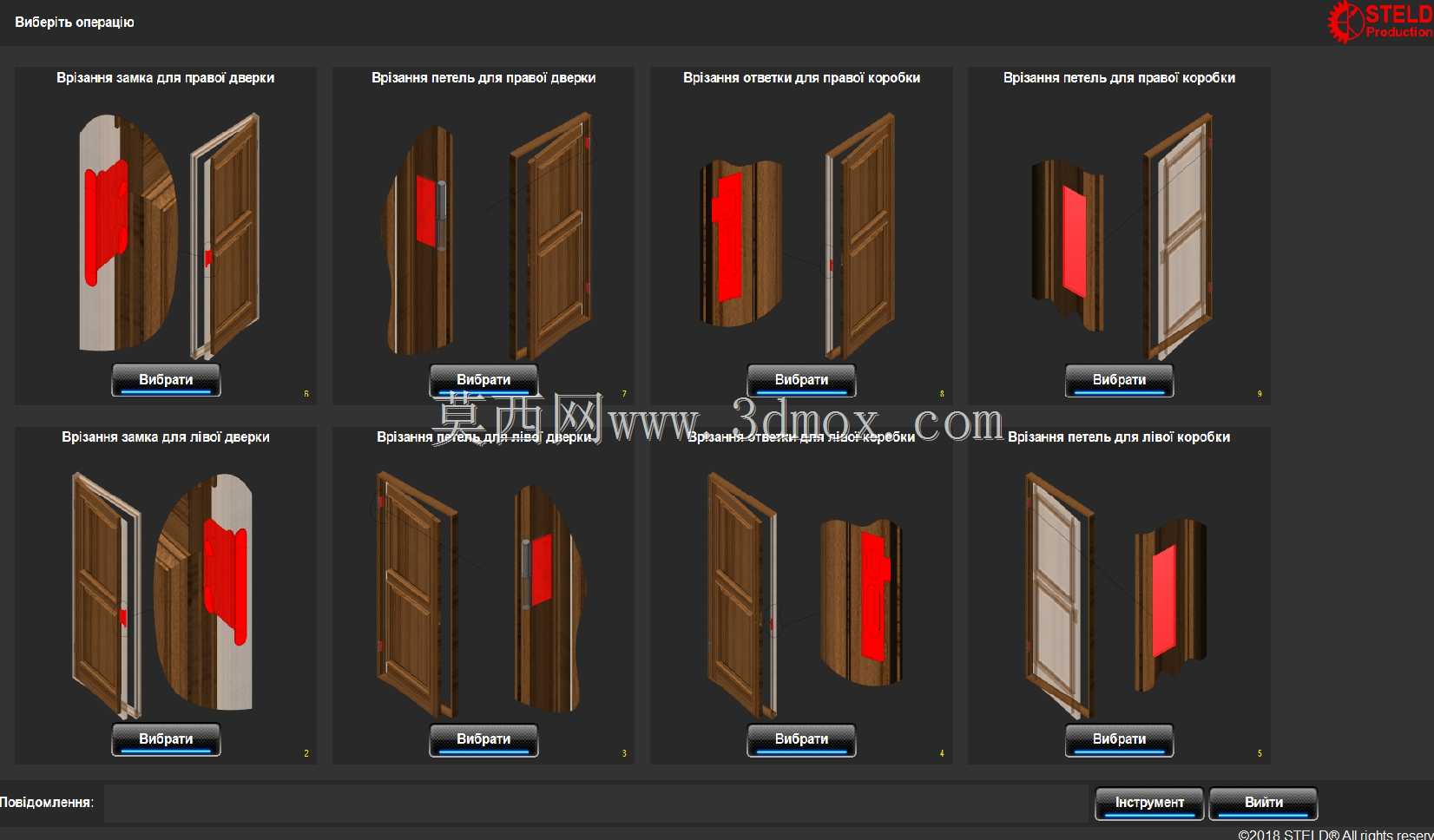

　　2米以内的室内门加工需求，宽度方向预留了操作人员上下料的操作空间，安装时无需额外做特殊地基处理，普通硬化车间地面即可完成调平安装，适合中小型定制家具厂的车间布局，可直接接入现有木门生产线的工序节点，衔接开料、封边后的铣槽工序，也可作为独立工位完成门体的五金位加工。设备的夹具采用快速夹钳结构，夹头位置可沿工作台T型槽调整位置，可适配不同宽度、厚度的门体装夹，夹头接触工件的位置配置软质胶垫，避免装夹时在门板表面留下压痕，影响成品外观质量。龙门架的移动行程覆盖整个工作台长度范围，加工头的垂向行程可满足不同厚度门体的加工深度需求，加工时可根据不同门型的加工需求调用对应程序，完成不同位置的槽位、孔位、型面的自动铣削，无需人工对位划线。

　　设备的传动部件均配置防尘护罩，可阻挡木屑进入导轨、传动齿条的配合面，降低日常维护的清理工作量，延长传动部件的使用寿命。在实际生产场景中，这款设备可解决传统木门加工中铰链槽位置精度差、深浅不一致的问题，保证每扇门的铰链安装位精度统一，减少后续门扇安装时的调整工作量，同时可兼容门体侧边的锁舌槽、锁体孔的加工作业，一台设备即可完成门体五金安装位的全部铣削工序，减少工件在不同设备间的转运耗时。
