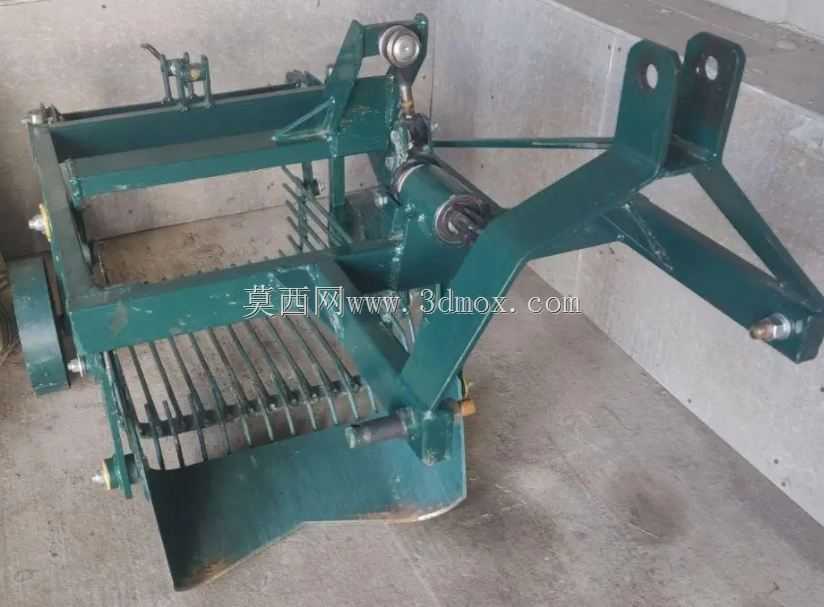

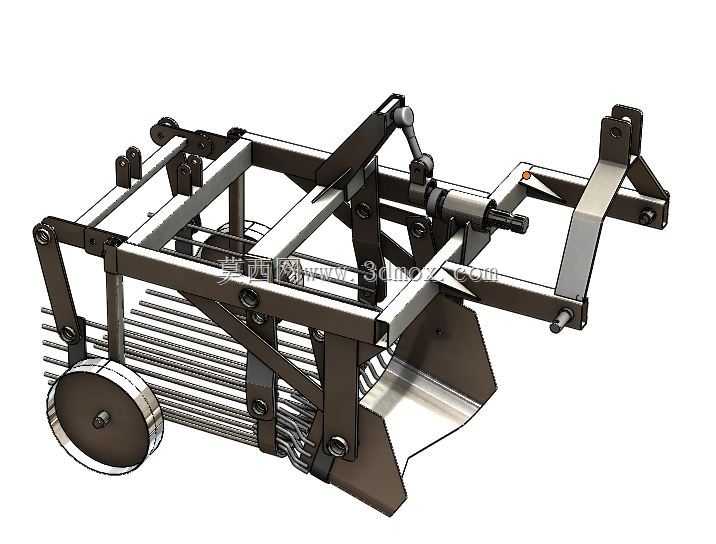

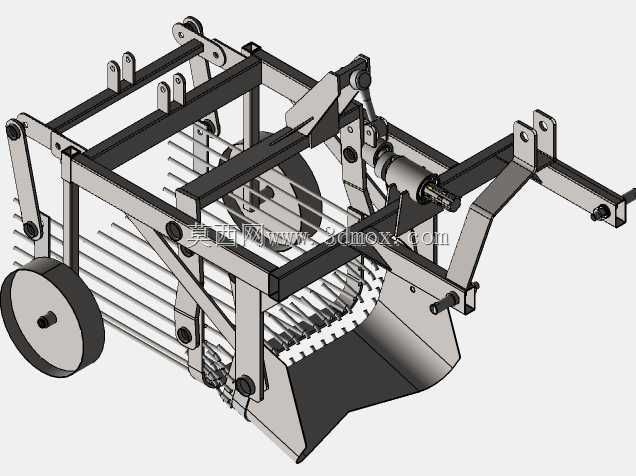

微型单排振动式马铃薯收获作业装置

　　这款配套小型拖拉机后置动力输出的块茎采收装置，主要面向丘陵山地零散地块、小面积种植户的马铃薯采收作业需求，同时可兼容洋葱、甜菜、大蒜等地下块茎类作物的挖掘收获取作业，解决小地块无法通行大型联合收获设备、人工采收效率低下的实际生产痛点。从结构设计逻辑来看，装置整体采用框架式焊接结构作为承载主体，前端设置三点悬挂连接位，可直接匹配带后置PTO输出的小型牵引设备，无需对拖拉机本体做额外改装，挂接后通过动力输出轴驱动振动筛组做往复振动，实现挖掘后的土薯分离作业。核心作业部件分为前端挖掘刀与后端栅条式振动筛两部分，挖掘刀采用入土角优化设计，作业时可顺着垄面切入土层，将带薯块的土层整体导送至后方筛面；栅条筛的条杆间隙经过尺寸匹配，

　　既可以保证碎土能够从间隙漏回田间，又不会造成马铃薯块茎卡滞、掉落，振动频率可随拖拉机动力输出转速调整，针对不同湿度、黏度的土壤条件，可通过调整发动机转速改变振动幅度，平衡筛土洁净度与块茎破损率。装置侧边设置可调式支撑轮，通过调整支撑轮的伸出高度，可灵活控制挖掘刀的入土深度，适配不同垄高、不同块茎生长深度的作业需求，避免挖掘过深增加动力负载、挖掘过浅造成块茎被切损的问题。从安装边界来看，装置整体宽度适配单行马铃薯种植垄距，整体长度控制在拖拉机挂接后不影响田间转向的范围内，结构件多采用标准型材焊接，维护时可快速更换磨损的挖掘刀头与栅条，日常作业前仅需检查各铰接点的润滑情况、紧固件松紧度即可投入使用。作业过程中，装置顺着种植垄向前行进，

　　挖掘刀将薯土混合物铲起后送至振动筛面，通过持续振动将细碎土壤筛落回田间，干净的马铃薯块茎顺着筛面平铺到垄沟一侧，后续仅需人工捡拾装袋即可，相比传统人工刨挖的作业模式，可大幅降低采收环节的劳动强度，同时减少块茎漏收、破损的概率，适配小农户、丘陵地区零散种植的实际生产场景，结构设计上充分考虑了小型农机的使用维护成本，没有复杂的电控或液压元件，普通农户经过简单指导即可完成挂接、调整与日常维护作业。
