工业设备操作端手轮支撑固定构件

　　在各类需要手动微调进给、行程校准的工业设备操作端，手轮支架是衔接操作手轮与设备主体的核心承载构件，常见于机床进给单元、工装夹具调节端、小型专用设备的手动操作工位，承担着手轮操作时的载荷传递、位置固定、操作姿态维持的核心作用，避免手轮操作过程中出现偏摆、晃动，保证手动调节的精度与操作手感。

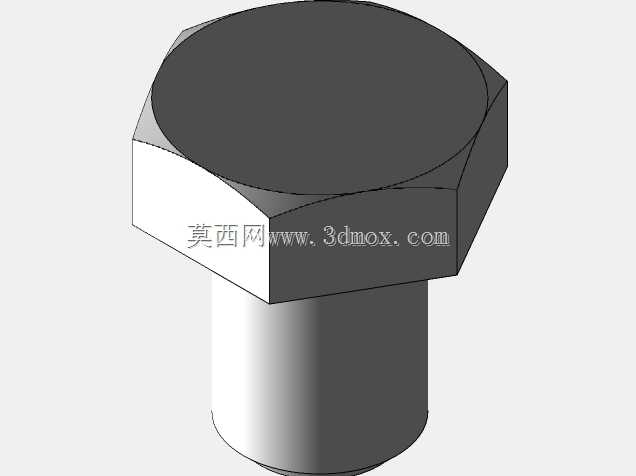

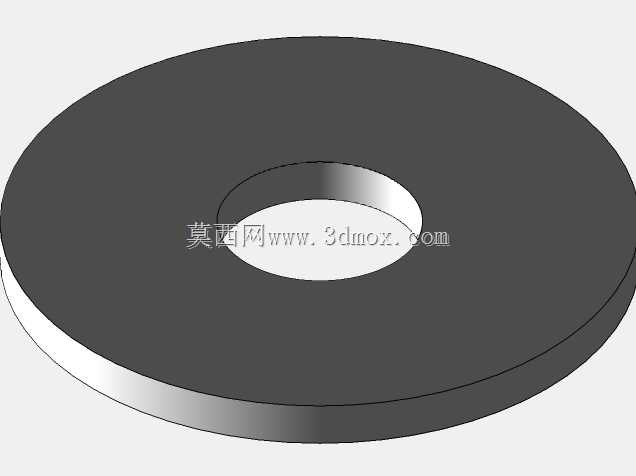

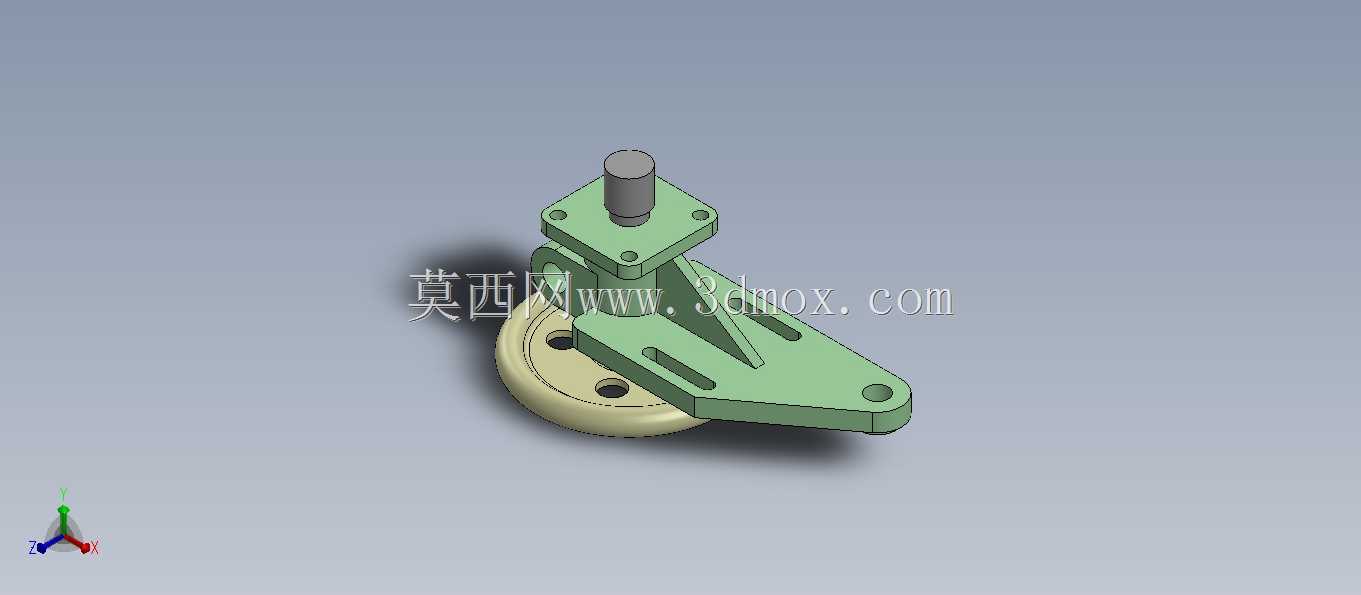

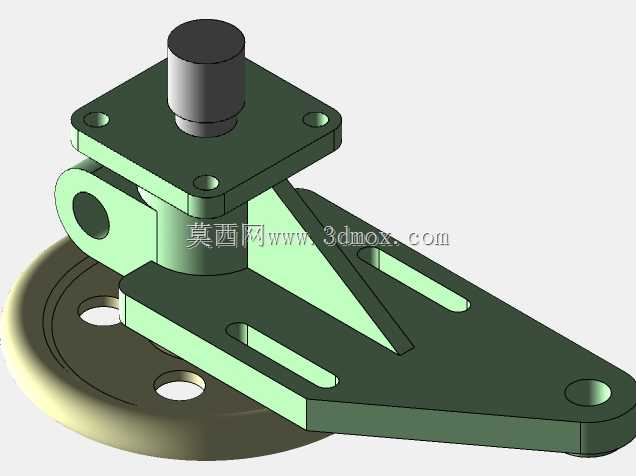

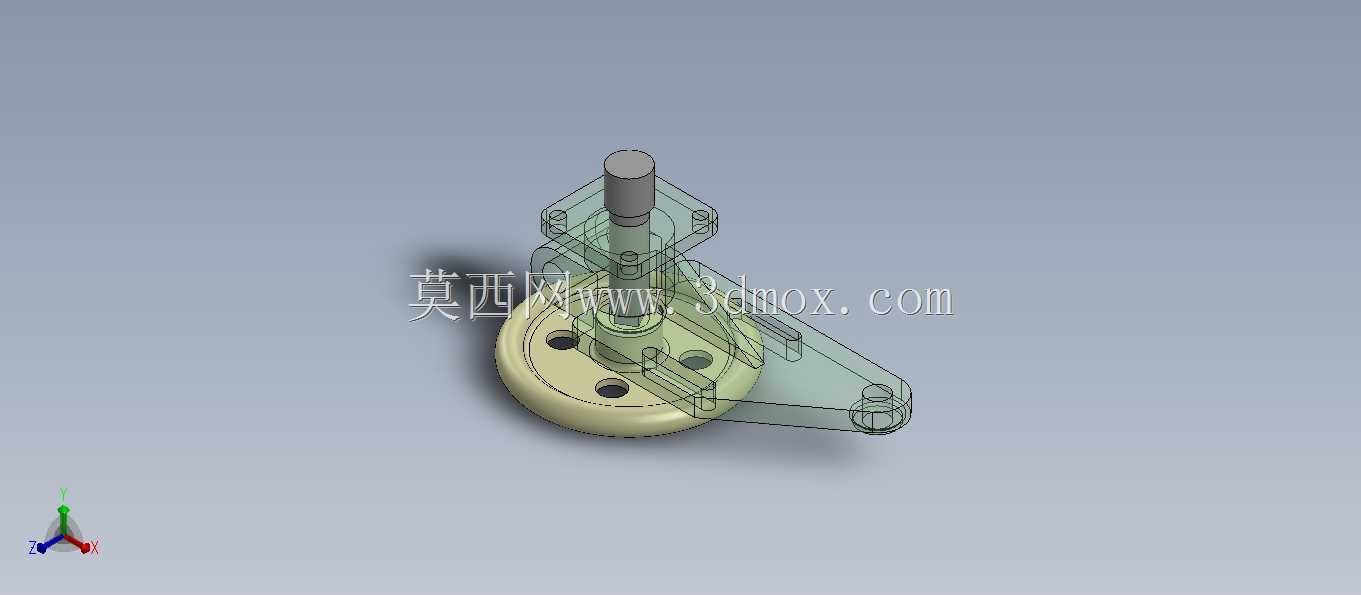

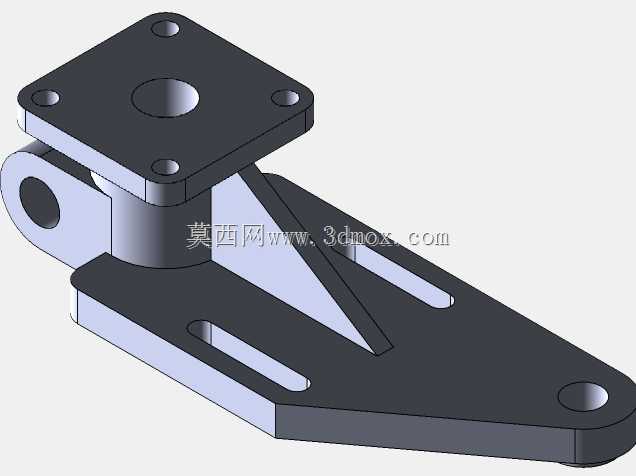

　　从实际功能特性来看，该构件采用一体化弯折支撑结构，上部设置带四个安装孔的方形法兰座，用于固定手轮的转轴基座，孔位采用沉孔设计，安装后螺栓头不会突出安装面，避免操作过程中剐蹭操作人员衣物或工具；中部为三角形加强筋结构的支撑臂，这种结构在不额外增加构件整体重量的前提下，大幅提升了支撑臂的抗扭、抗弯刚度，应对手轮操作时施加的径向、轴向复合载荷时，不会出现结构形变，保证手轮转轴始终保持正确的轴向位置，避免卡滞或调节精度偏移。下部设置带定位槽的圆形安装底座，底座上的长条形安装腰孔允许在安装时进行一定范围的位置微调，适配不同设备安装面的孔位偏差，降低安装对位的难度，底座与支撑臂衔接处做了圆弧过渡处理，避免应力集中，长期承受交变操作载荷时不会出现焊缝或结构断裂的问题。

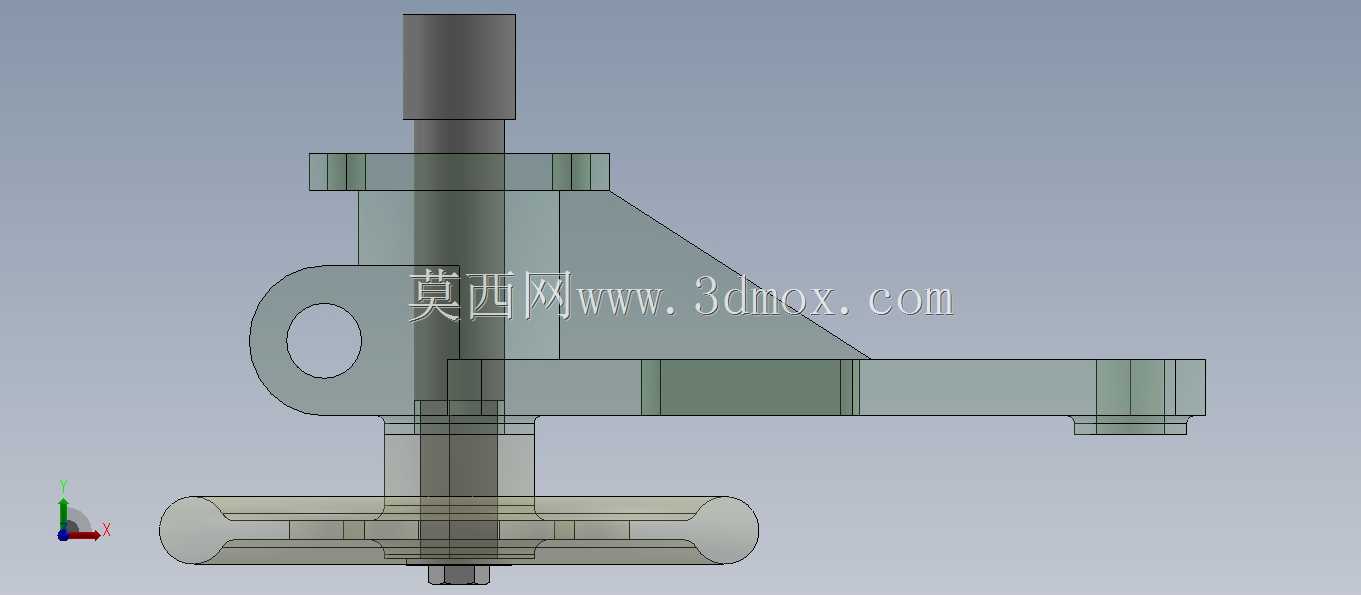

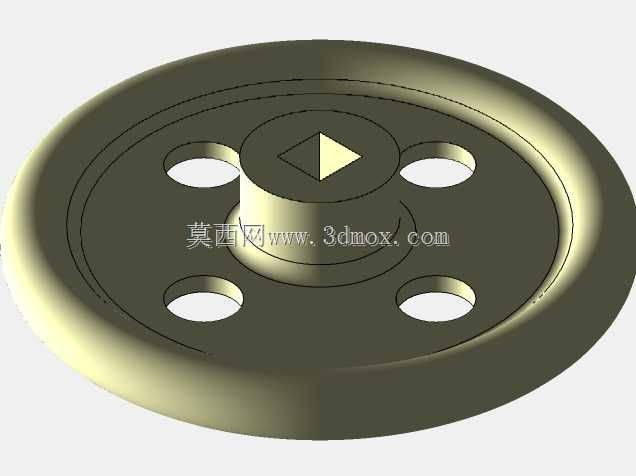

　　设计过程中，首先需要匹配对应手轮的转轴直径与安装法兰尺寸，上部法兰座的中心孔尺寸与手轮转轴的配合公差选用H7/h6的间隙配合，既保证转轴转动顺畅无卡滞，又不会出现过大的配合间隙导致操作旷量；支撑臂的倾斜角度经过反复校核，保证手轮安装后，操作面处于操作人员站立操作时的舒适高度与角度，符合人机工程学要求，长时间操作不会产生过度疲劳。安装边界方面，上部法兰座的安装孔中心距按照标准手轮安装尺寸设计，可直接适配市面主流规格的机床操作手轮；下部底座的安装腰孔长度预留了15mm的调节余量，安装面的平面度要求控制在0.1mm以内，保证安装后支架整体的垂直度，避免手轮转轴倾斜导致的转动阻力增大。

　　实际应用场景中，这类手轮支架不仅用于通用机床的进给调节端，在非标自动化设备的手动调试工位、工装夹具的手动夹紧机构、印刷设备的辊隙调节端、包装机械的行程微调单元都有广泛应用，构件的表面采用喷塑处理，具备基础的防锈、耐磨损能力，适配车间多油污、多粉尘的工作环境，长期使用不会出现表面锈蚀或涂层脱落的问题。支撑臂侧面预留的安装平面可根据实际需求加装行程限位块、位置传感器等附属配件，拓展支架的功能边界，无需额外进行焊接或打孔改造，降低现场改装的工作量。

　　结构建模过程中，所有折弯处的内圆角半径按照板材厚度的1.5倍设置，兼顾折弯工艺性与结构强度，避免折弯过程中出现板材开裂的问题；所有安装孔的孔口都做了0.5mm的倒角处理，去除加工毛刺，安装时不会刮伤配合零件的表面。整体结构没有复杂的曲面特征，所有特征都可通过常规的铣削、钻孔、折弯工艺完成加工，加工成本可控，适合批量生产应用，同时也方便后期维护时的配件替换，不需要定制特殊加工刀具即可完成备件加工。
