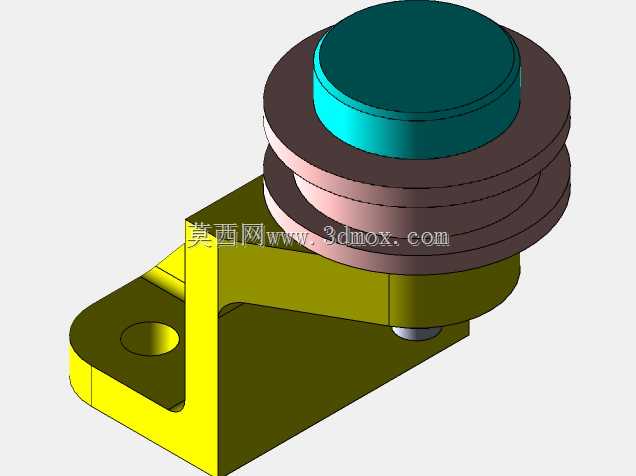

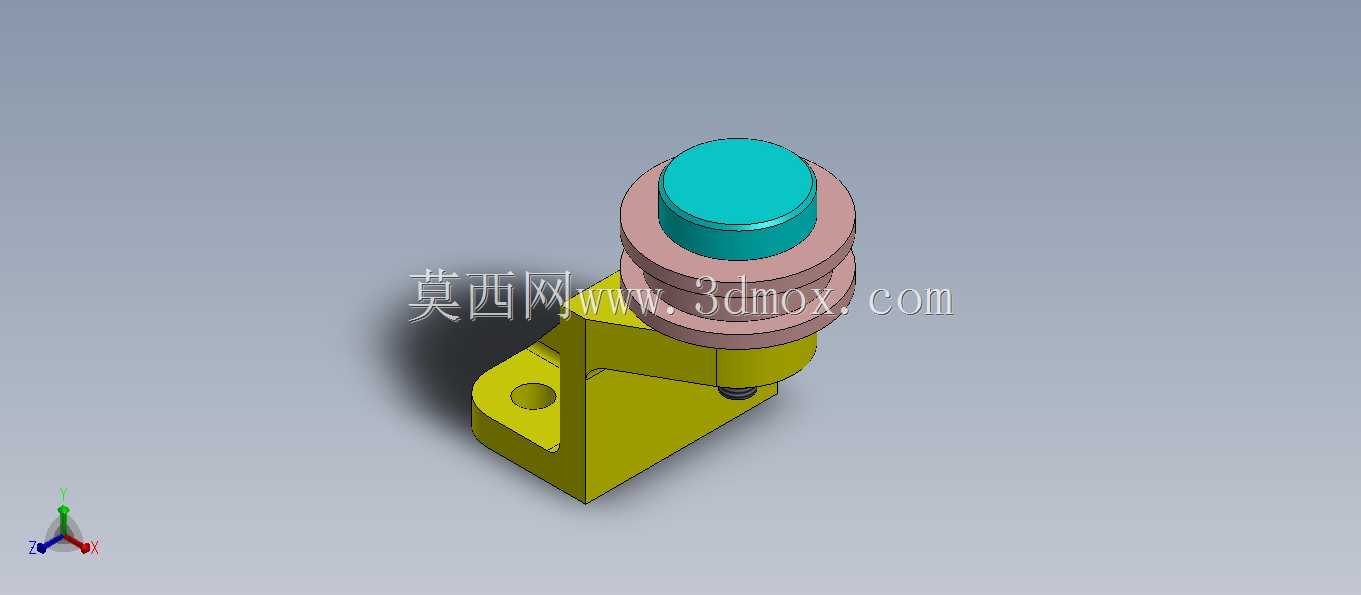

L型立式带轮固定支撑座结构设计

　　在各类带传动设备的布局设计中，带轮的安装定位精度直接决定了传动带的运行寿命、传动效率以及整机的振动噪声水平，这款L型立式带轮固定支撑座，正是针对中小功率带传动场景下的悬臂式带轮安装需求开发的支撑构件。从实际应用场景来看，这类支撑座广泛出现在小型输送线的从动轮张紧端、轻工设备的辅助传动单元、台式加工设备的动力传递分支、小型农机的传动换向部位，区别于直接集成在设备主墙板上的带轮安装位，独立式支撑座可以灵活调整安装位置，适配不同中心距的传动布局，也能在设备后期改造时快速加装，无需对原有主体结构进行大规模改动。

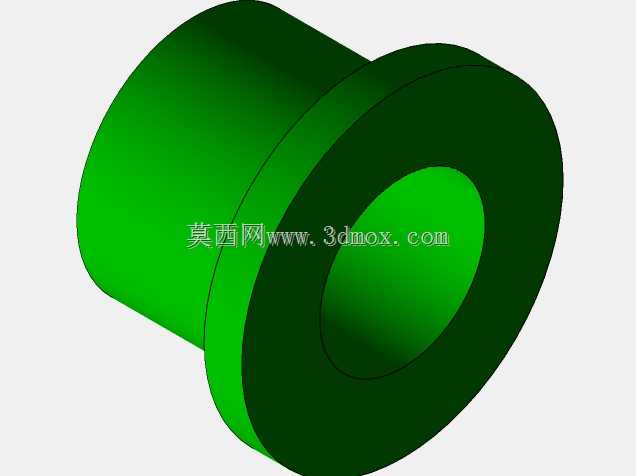

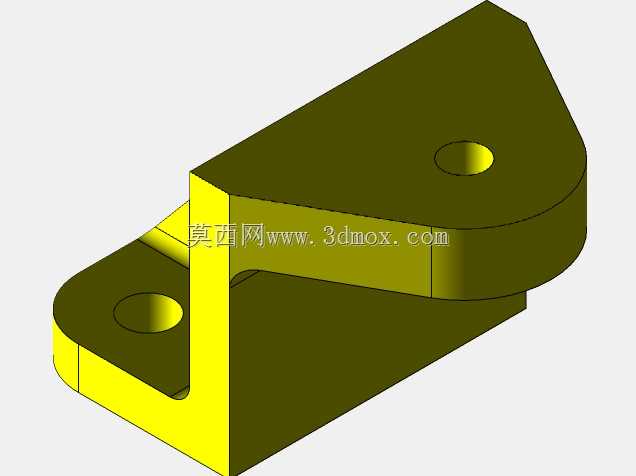

　　从结构功能来看，该支撑座分为底部安装基座与上部支撑立臂两个核心功能段，底部基座采用带单安装孔的L型折弯式块状结构，安装孔为沉孔设计，可容纳内六角圆柱头螺钉的头部，保证安装后螺钉端面不突出基座底面，避免安装面出现虚接间隙；基座底面为精加工平面，平面度控制在0.05mm以内，安装时可与设备的安装基准面紧密贴合，减少支撑座受带轮张紧力时的倾覆力矩。上部立臂与基座为一体化结构，避免了分体式装配带来的连接间隙，立臂顶部设置有阶梯式轴位安装段，分别对应带轮的轴向定位、轴承安装位以及端部锁紧位，阶梯轴段的同轴度控制在0.02mm以内，保证带轮安装后径向跳动量处于合理范围，避免传动带出现周期性窜动。

　　设计过程中，首先需要核算带传动的张紧力对支撑座产生的弯矩，根据中小功率V带、平带的常规张紧力范围，确定立臂的截面厚度与基座的延伸长度，避免在长期交变载荷下立臂出现弯曲变形，导致带轮偏斜；其次要考虑安装操作的便利性，基座的安装孔位置预留了足够的扳手操作空间，顶部轴段的锁紧位采用外露式设计，无需额外拆卸周边构件即可完成带轮的拆装更换；另外，支撑座的整体外形做了倒角处理，所有锐边均倒钝，避免装配过程中划伤操作人员，也减少应力集中点，提升构件的疲劳强度。

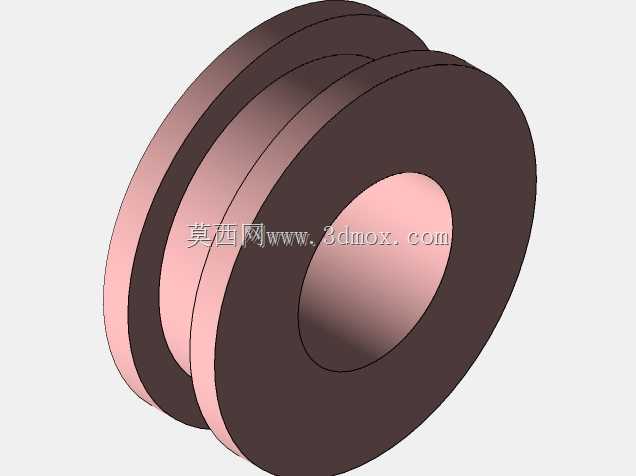

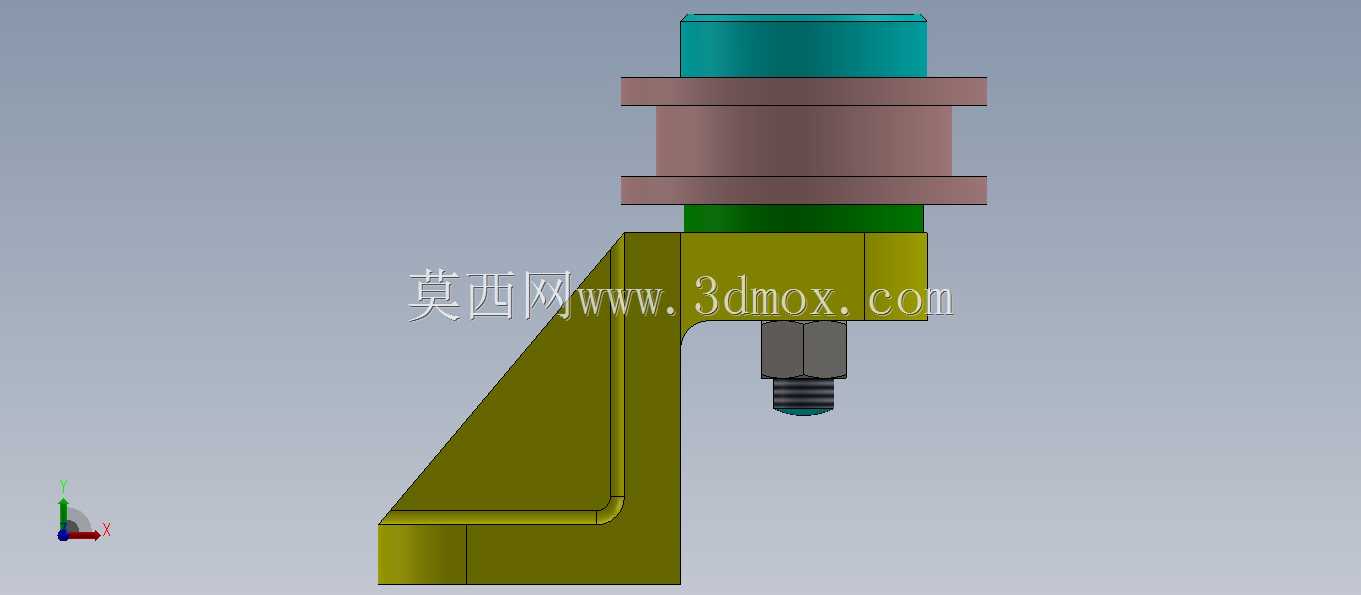

　　从安装边界来看，该支撑座的底部安装面为矩形结构，横向安装孔中心距立臂内侧的距离经过优化，既保证安装螺钉有足够的锁紧力臂，又不会占用过多的设备安装空间；顶部带轮安装位的轴向长度适配常规宽度的单槽带轮，安装后带轮的端面与立臂侧面预留有2-3mm的间隙，避免带轮运转时与支撑座发生摩擦；支撑座的整体高度根据常规带轮的中心高需求设计，可保证带轮安装后，传动带的下部不会与设备的安装平面发生剐蹭，同时也不会因为中心高过高导致支撑座的刚性下降。在实际选型使用时，需要根据所配带轮的内孔直径、带轮宽度匹配对应轴径的支撑座规格，同时核算张紧力产生的载荷是否在支撑座的承载范围内，安装时需要先将支撑座初步固定在基准面上，调整带轮与主动轮的共面度后再完全锁紧安装螺钉，避免出现带轮偏磨的问题。
