管道连接用双法兰限位式伸缩接头结构

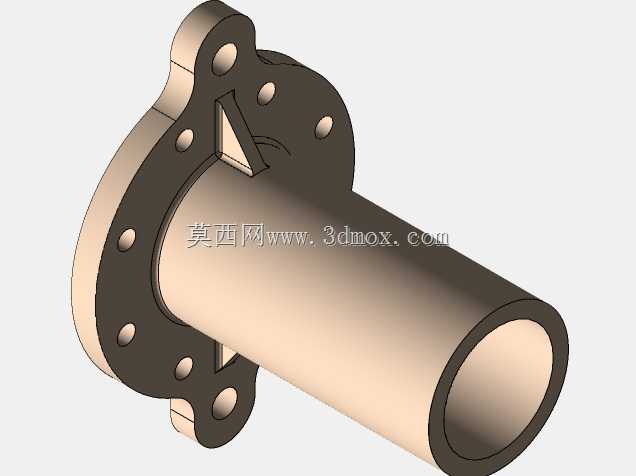

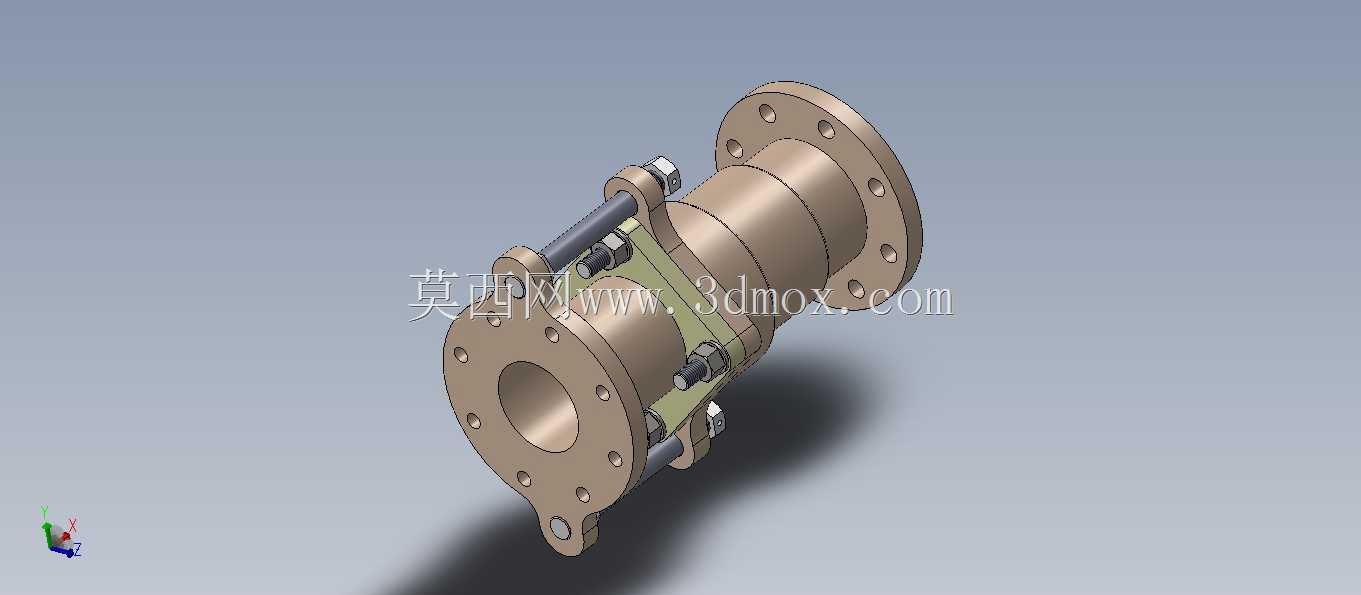

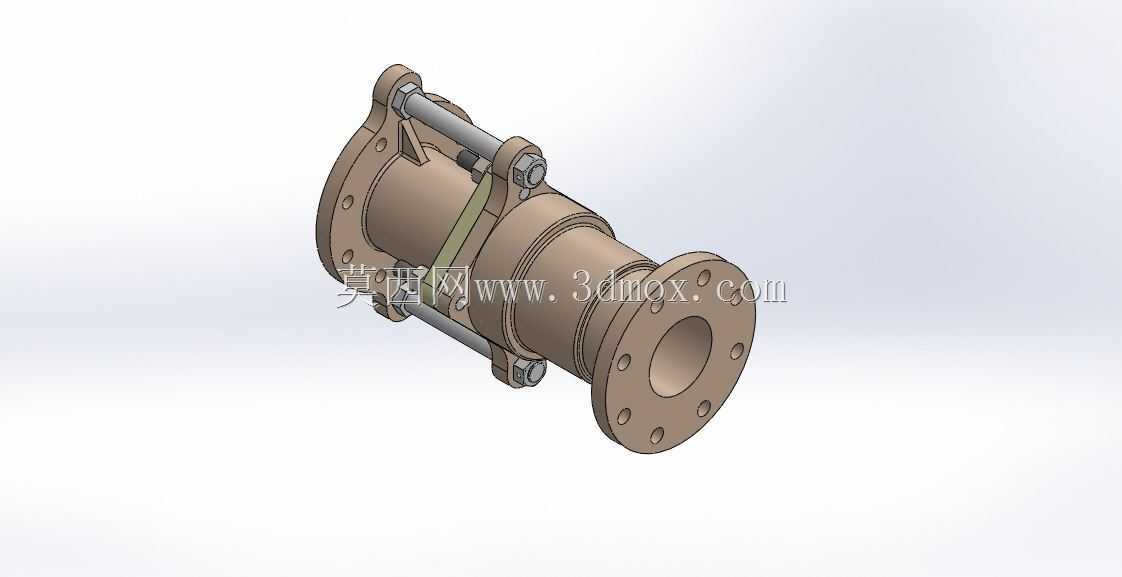

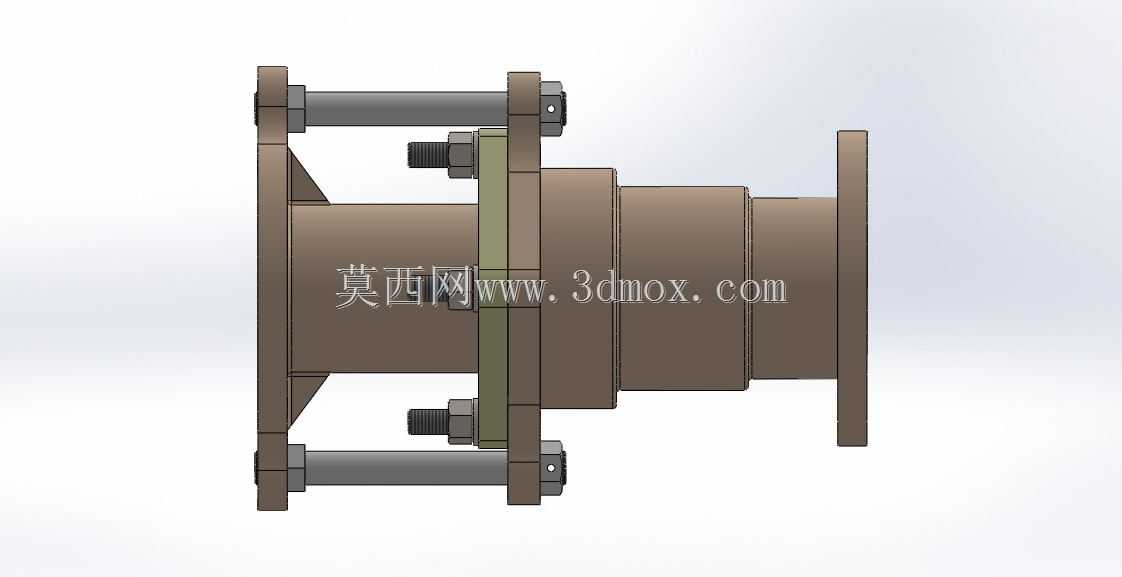

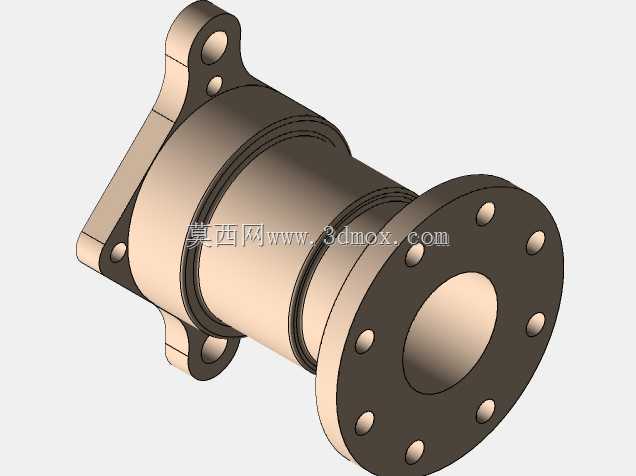

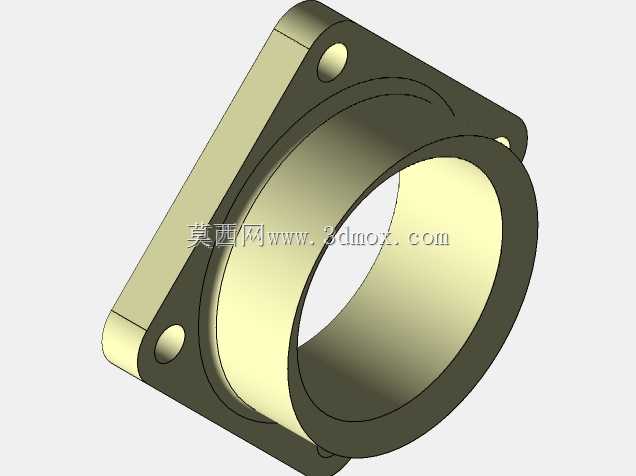

　　在长距离流体输送管路、化工工艺管线、市政给排水管网以及暖通空调循环水系统的布设中，管路受输送介质温度波动、环境温度变化影响会产生轴向的热胀冷缩变形，若变形量无法被有效吸收，管路焊道、法兰密封面会持续承受交变应力，长期运行后易出现焊道开裂、密封垫压溃泄漏、法兰螺栓断裂等故障，这类场景下就需要在管路的固定段间隔布设伸缩接头，来补偿管路的轴向位移量，同时兼顾管路安装过程中的对位误差调整需求。这款双法兰结构的伸缩接头，整体采用同轴对称式布局，两端为带标准螺栓孔的圆形法兰盘，可直接与同通径的管路法兰、阀门法兰或设备接口法兰对接，安装时无需额外加工过渡接头，适配现有常规法兰连接的管路体系。接头的核心伸缩段采用嵌套式筒体结构，

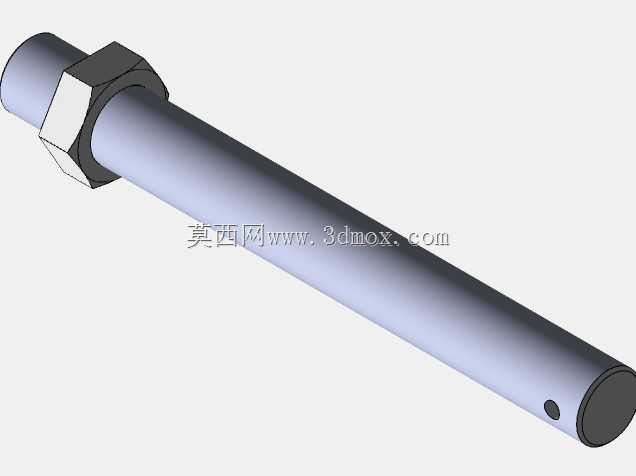

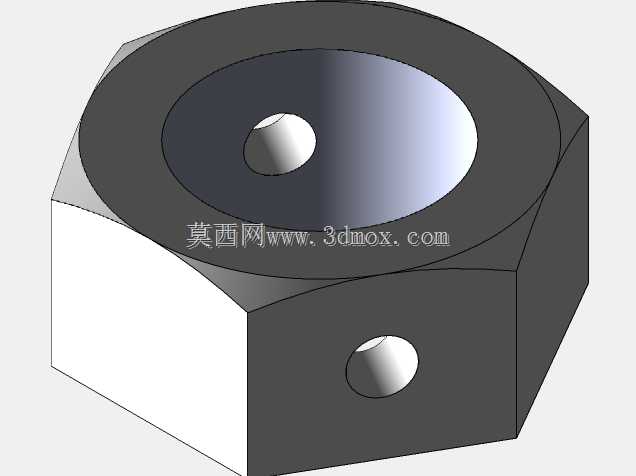

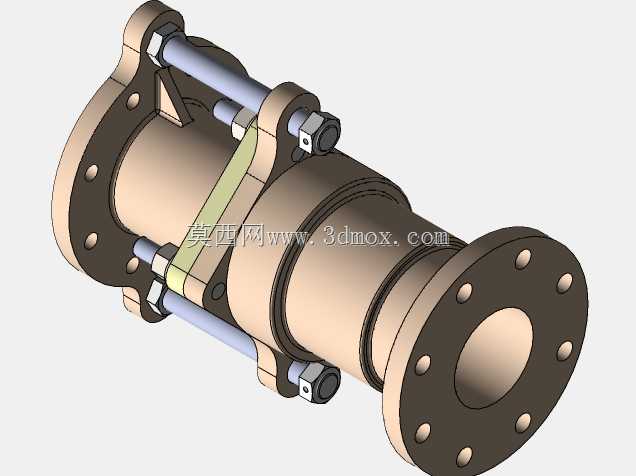

　　内外筒体之间预留有适配设计补偿量的轴向滑动间隙，滑动配合面经过精加工处理，表面粗糙度控制在合理区间，既保证滑动过程无卡滞，又能避免配合间隙过大导致的介质泄漏。为防止管路运行过程中伸缩量超出设计范围导致内外筒体脱开，结构上设置了周向均匀分布的限位拉杆组件，拉杆穿过两端法兰的对应光孔，两端通过锁紧螺母限位，可根据现场实际需要的补偿量调整螺母的锁紧位置，锁定最大允许伸缩位移，同时拉杆还能承受管路运行中产生的部分轴向推力，降低管路固定支架的载荷负担。在内外筒体的嵌套位置，设置了多层复合密封结构，密封件采用耐介质腐蚀的弹性材料，通过压盖与螺栓均匀压紧密封件，使密封件产生径向变形填充配合间隙，可在允许的伸缩位移全程保持密封性能，避免介质外漏，

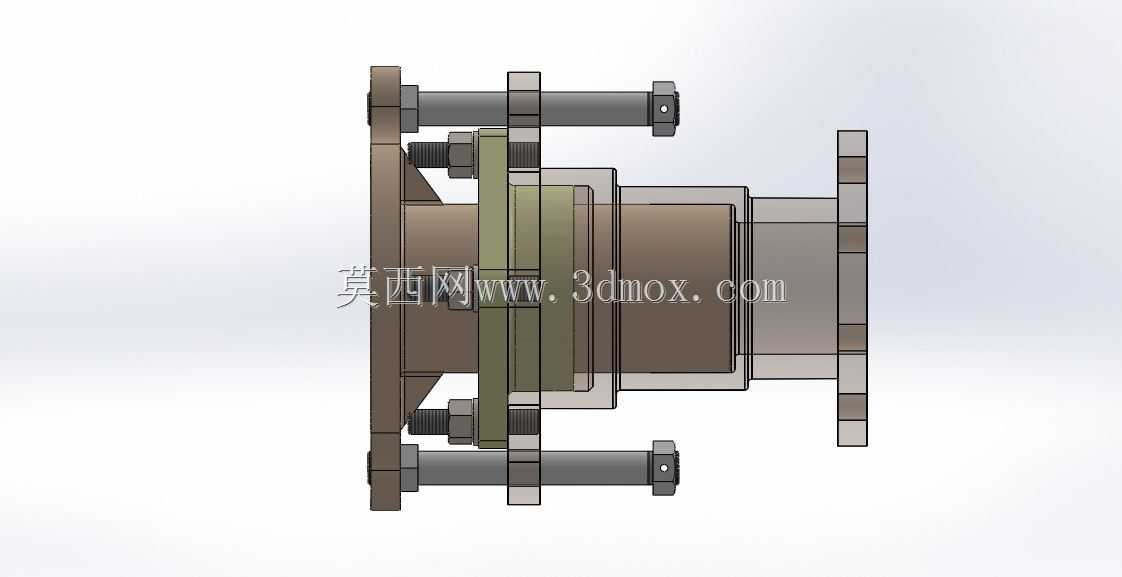

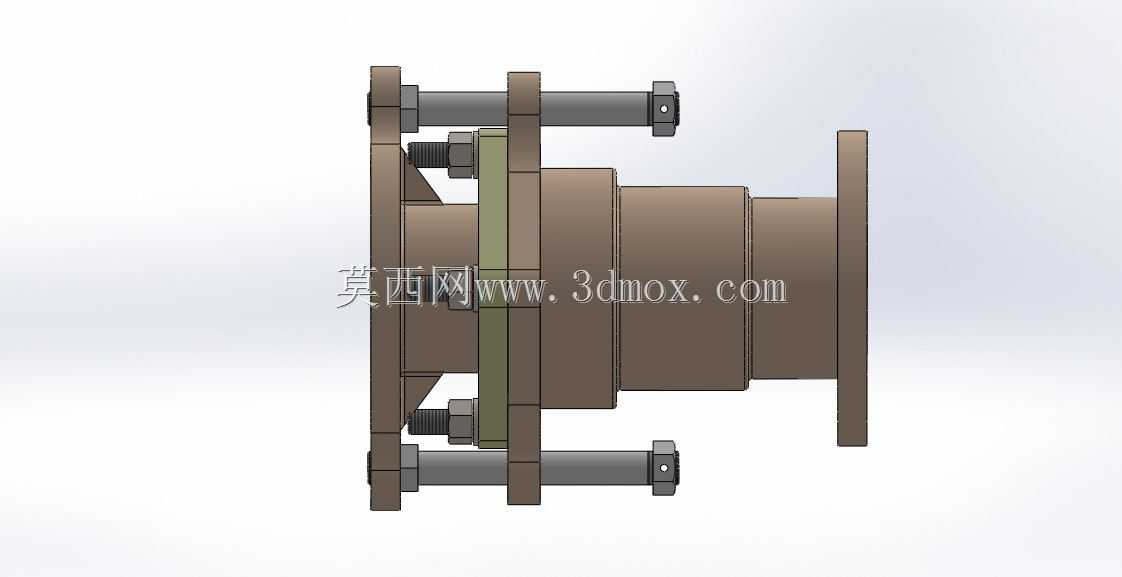

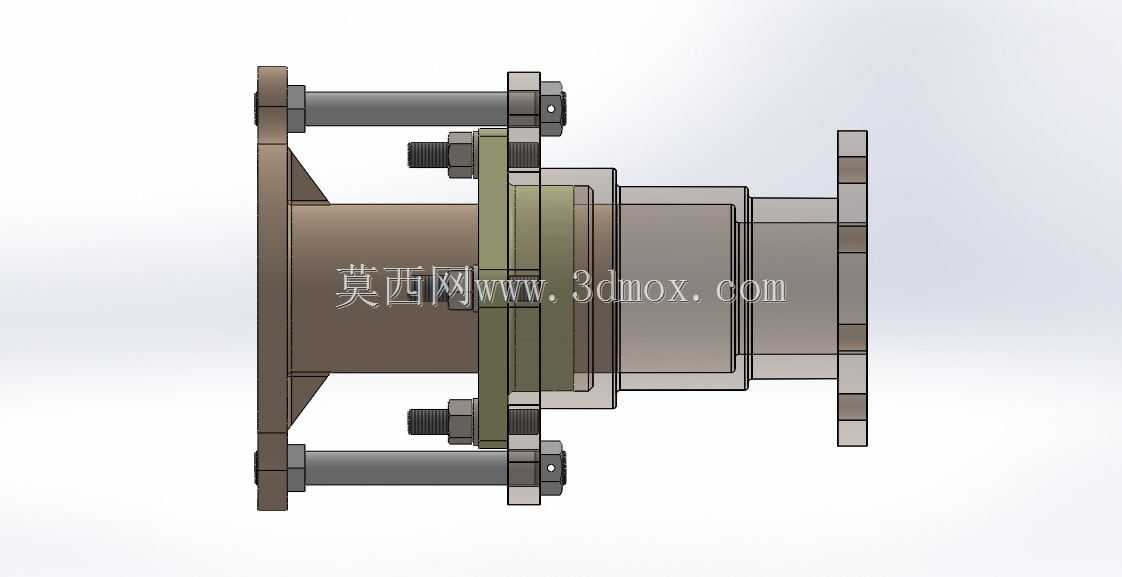

　　同时密封结构预留了后期压紧调整的余量，当密封件出现轻微磨损时，可通过紧固压盖螺栓恢复密封性能，无需整体拆解接头更换部件。从安装边界来看，两端法兰的螺栓孔采用跨中均布设计，孔位尺寸匹配对应压力等级的国标法兰参数，安装时法兰对接面需放置适配压力等级的密封垫片，螺栓需按对角顺序分次紧固，避免法兰面偏斜导致密封失效。接头的最短安装长度对应伸缩段完全收拢的状态，最大安装长度对应伸缩段拉出至设计补偿量的极限位置，现场安装时需根据管路的实际冷态间距调整接头的初始伸缩量，预留足够的热胀或冷缩补偿空间，避免温度变化时接头无法发挥补偿作用。不同于无限位的自由伸缩节，这款带限位拉杆的结构可有效避免管路超量位移导致的接头脱落风险，

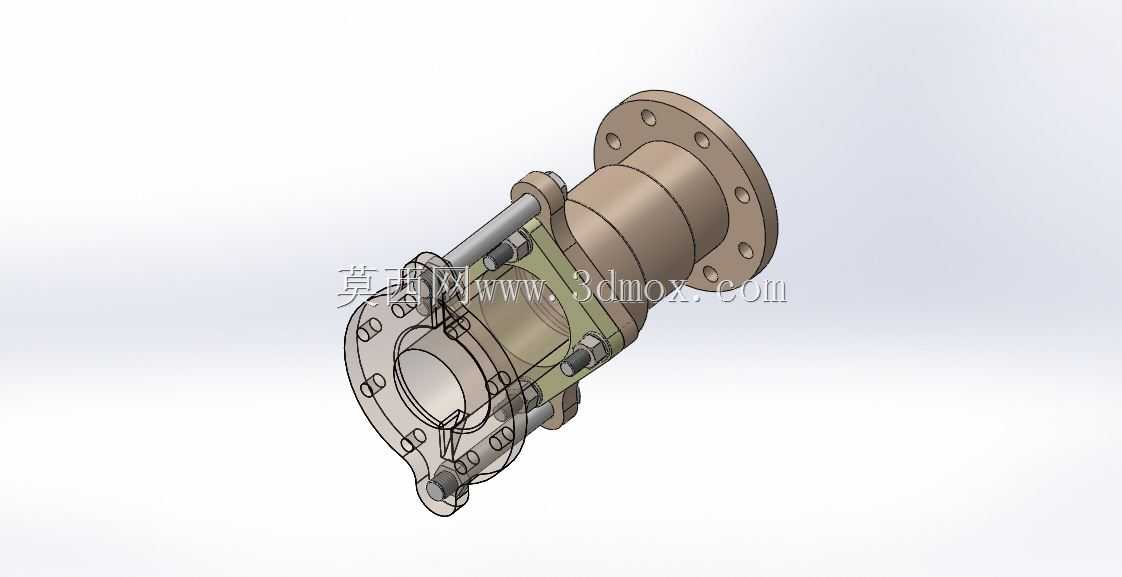

　　尤其适用于管路支架间距较大、轴向位移量可控的输送场景，在泵组进出口、阀门与管路的连接位置，还可吸收设备运行产生的小幅振动，降低振动沿管路传递的幅度，延长管路附件的使用寿命。建模过程中，对法兰盘的螺栓孔位置度、内外筒体的同轴度、密封槽的尺寸公差都做了参数化定义，可根据不同的公称通径、压力等级快速调整参数生成对应规格的模型，法兰盘背面的减重凹坑、拉杆端部的防松垫片结构、密封压盖的螺栓避让槽等细节都做了还原，能直接用于管路装配的干涉检查、安装模拟以及施工方案的可视化交底。在实际选型应用中，需要根据管路的设计压力、输送介质特性、计算得出的最大轴向补偿量来匹配对应规格的接头，同时要注意接头的安装位置需预留足够的后期维护操作空间，方便后续调整密封压盖螺栓、检查拉杆锁紧状态，避免被周边管线或结构件遮挡导致维护操作无法开展。
