工业设备摇臂支撑固定座结构设计

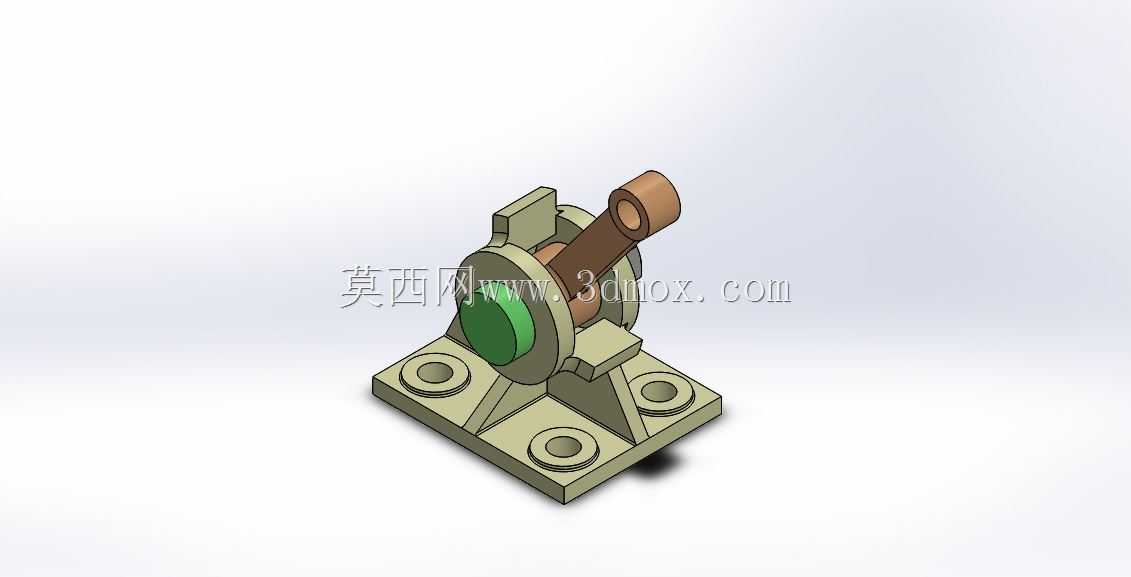

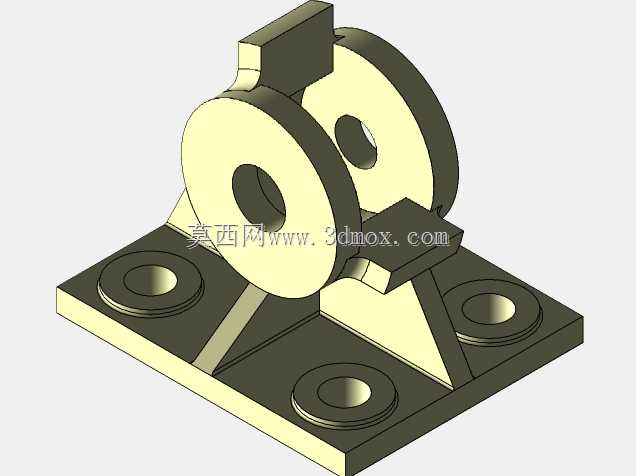

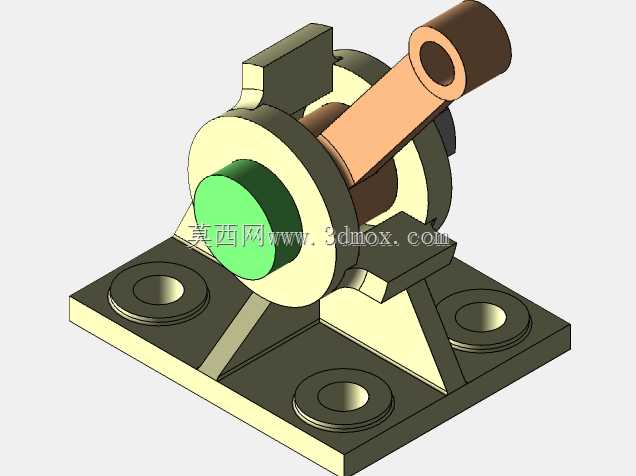

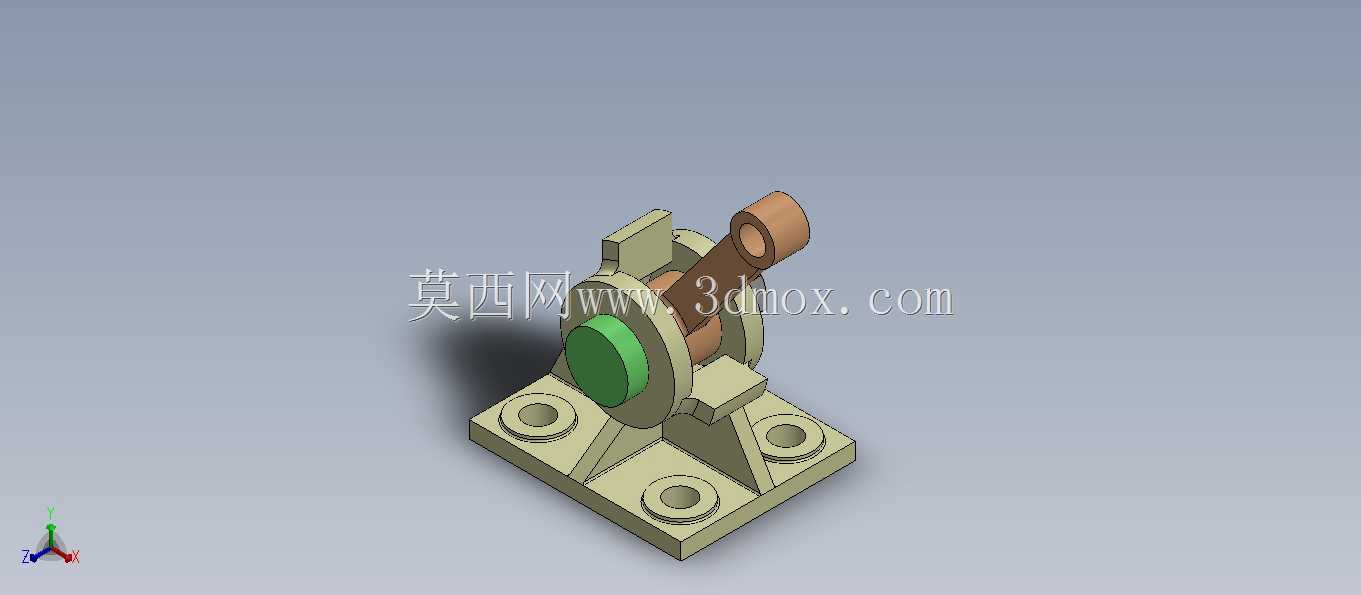

　　在各类需要往复摆动、角度调节的工业传动场景中，摇臂类构件的支撑固定一直是结构设计里的基础环节，这类支撑件不仅要承担摇臂工作过程中传递的径向、轴向载荷，还要为摇臂的铰接转动提供稳定的回转基准，避免长期运行出现偏磨、晃动、定位偏移等问题。这款摇臂支撑固定座的整体结构采用一体式铸造型腔设计思路，底座部分设置三个带沉孔的安装位，呈三角分布形态，安装孔的沉台深度刚好适配常用内六角圆柱头螺栓的头部高度，安装后螺栓头部不会突出底座平面，保证底座与设备安装面完全贴合，不会出现局部应力集中的问题。底座与上部支撑立臂之间设置了多道三角形加强筋，筋板的厚度根据支撑部位的载荷传递路径做了差异化设计，靠近铰接孔位置的筋板厚度更大，

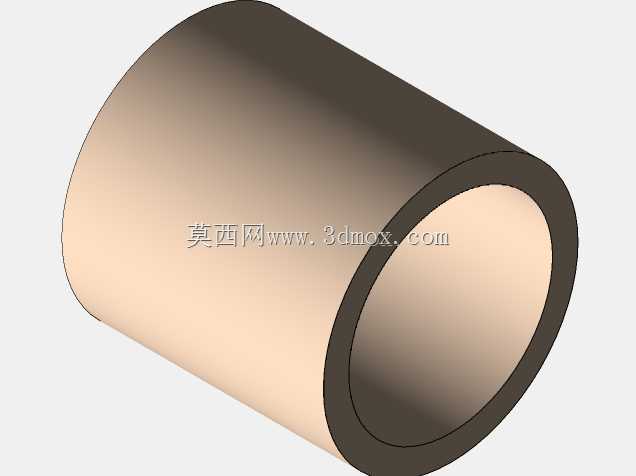

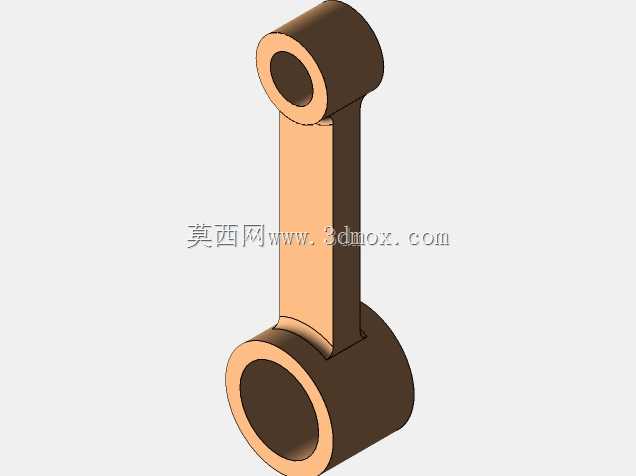

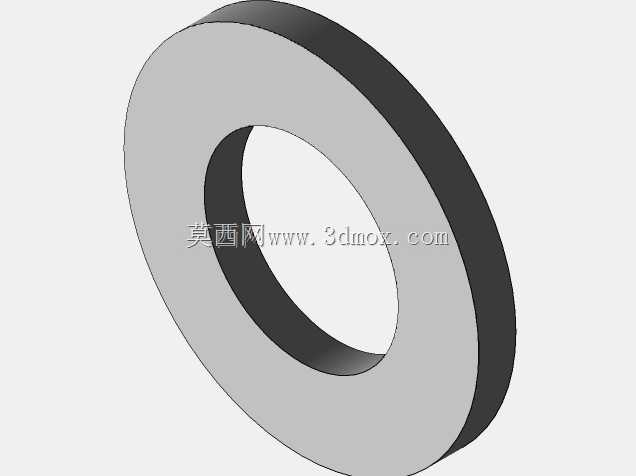

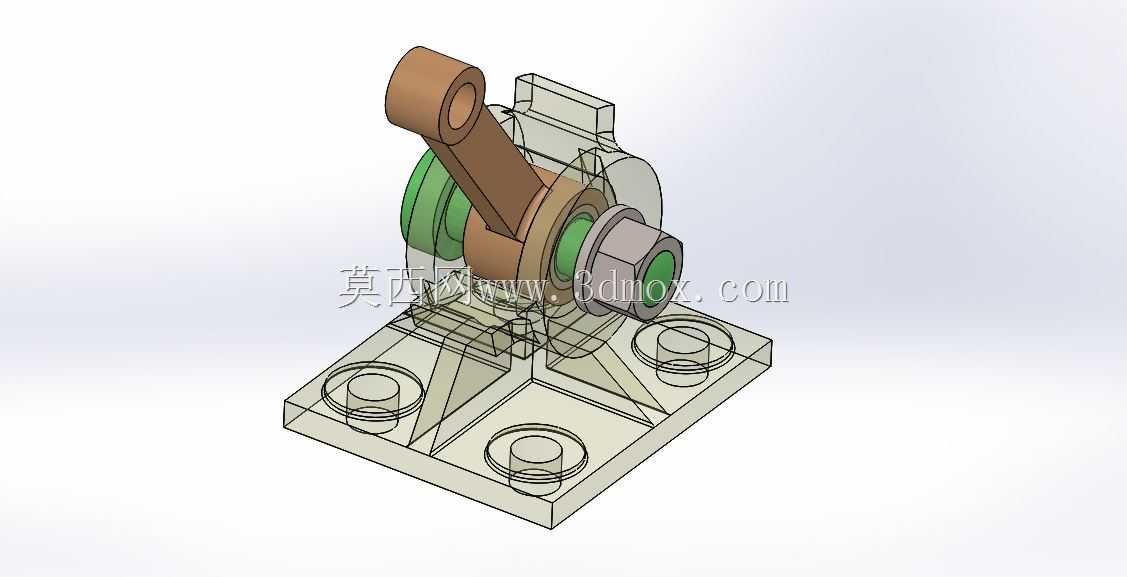

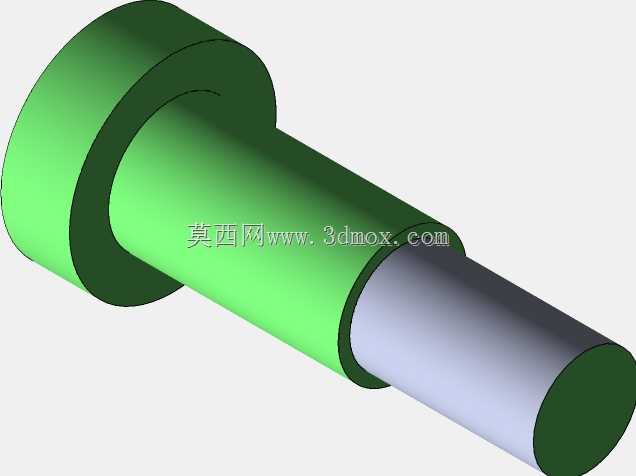

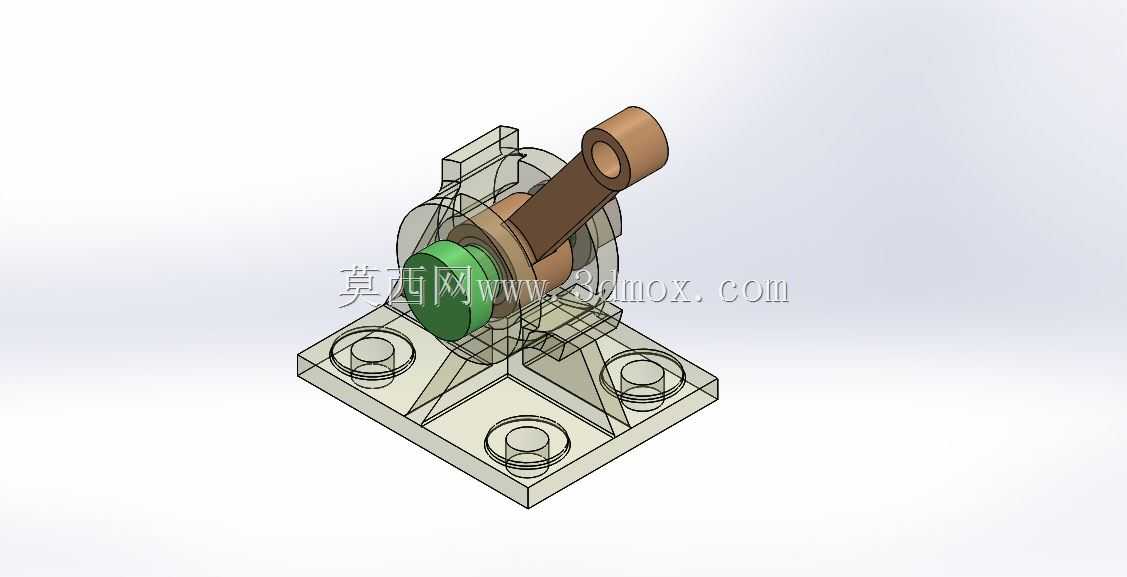

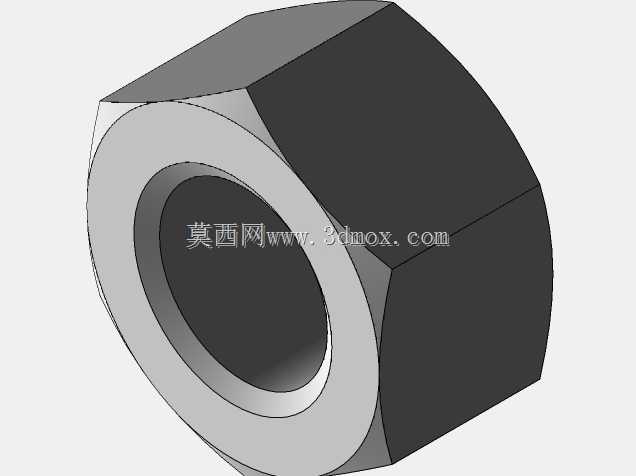

　　向底座边缘延伸的筋板厚度逐步收窄，在保证整体结构刚性的前提下尽可能减少不必要的材料冗余，降低构件自身重量。上部的铰接支撑部位采用分体式轴孔配合结构，轴孔内预留了衬套安装的台阶位，实际装配时可以根据摇臂的工作载荷、转动频率选择铜基衬套或者滚动轴承作为回转支撑件，轴孔的端面设置了端盖安装的螺纹孔位，方便后期维护时更换磨损的衬套或者轴承，不需要整体拆卸底座。摇臂的安装轴颈与支撑座轴孔的配合间隙按照常用的间隙配合公差设计，既可以保证摇臂转动过程中无卡滞，也能控制径向窜动量在合理范围内，避免摇臂端部执行机构的定位精度受影响。从安装边界来看，这款支撑座的底座轮廓尺寸适配多数中小型自动化设备、轻工机械的安装面预留空间，

　　三个安装孔的中心距按照通用安装模数设计，可以直接替换同类型的老旧支撑件，不需要对原有设备的安装面做二次加工。在实际应用场景中，这类支撑座可以用在包装设备的摆杆驱动机构、纺织机械的导纱摇臂支撑、输送线的挡料摆臂固定座、小型机床的操作杆支撑部位，也可以作为非标自动化设备中摆动气缸、连杆机构的中间支撑构件使用。设计过程中针对支撑座的受力情况做了简化的力学仿真验证，当摇臂承受额定侧向载荷时，底座安装面的最大变形量控制在0.02mm以内，铰接孔位置的最大应力远低于常用铸铁材料的许用应力值，能够满足长期连续运行的强度要求。轴孔的中心高度经过多轮校核，既保证摇臂在最大摆动角度范围内不会与底座、设备安装面发生运动干涉，也尽可能降低整体安装高度，

　　减少设备上部的空间占用。铰接部位的注油通道在建模时做了预留，日常维护时可以直接通过注油嘴向衬套配合面加注润滑脂，不需要拆解摇臂结构，大幅降低后期维护的工作量。底座的安装沉孔下方设计了细小的排屑槽，在有粉尘、切屑的工作场景中，落入安装孔位置的杂物可以顺着排屑槽排出，不会堆积在螺栓头部周围导致拆卸困难。整体结构的所有棱角位置都做了铸造圆角处理，避免应力集中导致的铸件开裂问题，同时也能减少加工、装配过程中尖锐棱角带来的安全隐患。
