带轮支撑固定座结构设计方案

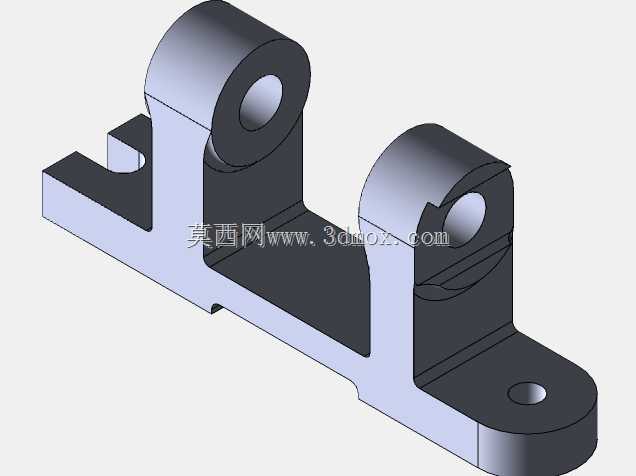

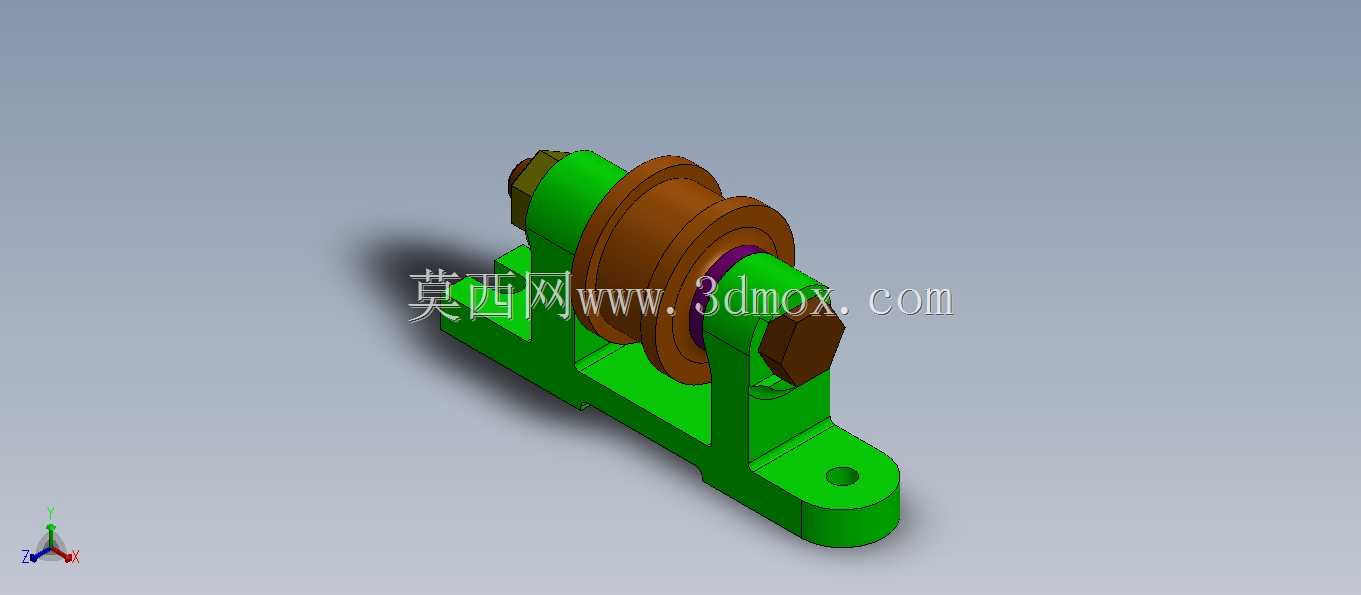

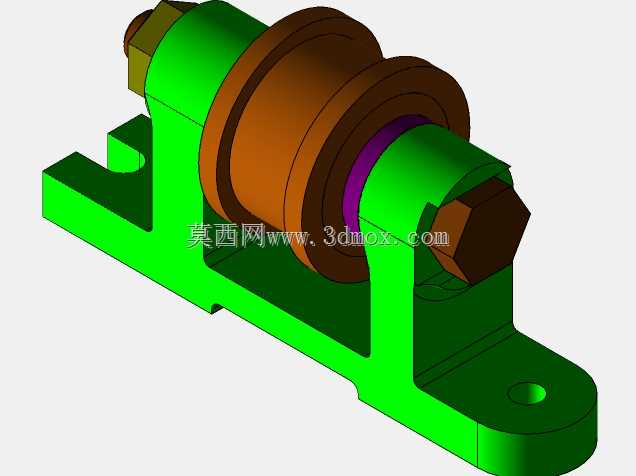

　　在各类带传动输送、动力传递场景中，皮带轮的安装定位精度直接决定了传动带的运行寿命、动力损耗水平以及整套传动系统的运行稳定性，这款支撑固定座正是针对中小载荷平带、V带传动场景开发的专用安装构件，主要承担皮带轮转轴的径向、轴向载荷承载，同时为带轮提供精准的安装定位基准，避免带轮运行过程中出现偏摆、窜动问题。从结构设计逻辑来看，整个支座采用一体化铸造成型后机加工的工艺路线设计，主体支撑部分采用L型落地安装结构，底部设置两个带沉孔的安装耳位，沉孔结构可以让内六角安装螺栓完全沉入支座本体内部，不会出现螺栓头外露干涉周边构件、或者积灰锈蚀的问题，安装耳的间距经过载荷校核，在承受额定径向载荷时，安装面的压应力分布均匀，

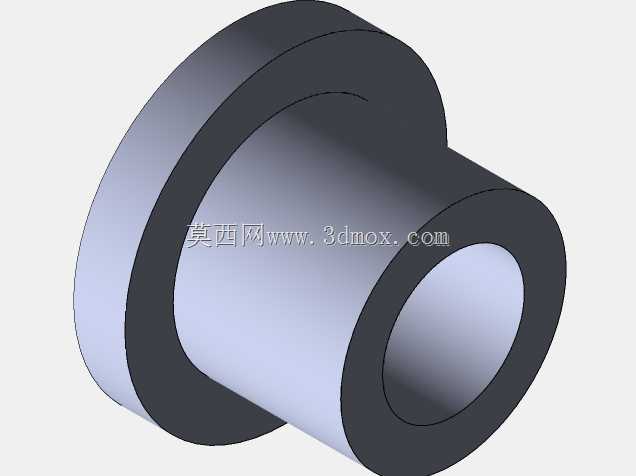

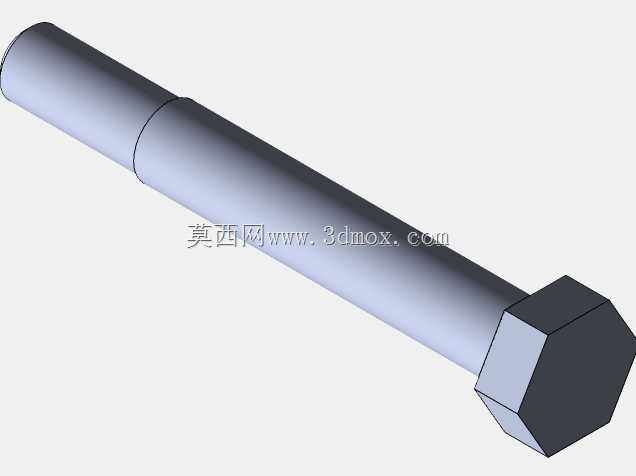

　　不会出现局部应力集中导致的支座变形。支撑立臂部分采用加厚的变截面设计，靠近安装底面的位置厚度更大，向上逐步过渡到轴承安装位的适配厚度，这种设计既可以保证转轴安装位置的结构刚性，减少带轮满载运行时的支撑形变，又能尽可能降低支座本身的自重，减少不必要的材料消耗。轴承安装位采用同轴的双通孔设计，孔位的同轴度公差按照IT7级精度设定，可以适配标准深沟球轴承的压装需求，两端的轴承位外侧设置了轴端挡圈的安装槽，安装完成后可以通过挡圈限制轴承的外圈轴向窜动，同时转轴穿过轴承内圈后，轴端的锁紧螺母可以将皮带轮牢牢压紧在转轴的定位轴肩上，保证带轮与转轴的同步转动，不会出现相对滑动。在实际产线应用中，这类支座常被用在小型皮带输送机的从动端张紧位置、

　　小型设备的动力输出端带轮安装位置，也可以作为定滑轮的固定支座使用，用来改变钢丝绳、传动带的传力方向。设计过程中特意将安装底面与轴承孔的中心线平行度公差控制在0.02mm以内，只要安装时将支座固定在加工平整的设备机架面上，就能保证带轮的径向跳动量控制在允许范围内，不需要额外做大量的调校工作，大幅降低现场安装的调试难度。支座的轴承安装孔中心到底面的高度尺寸经过标准化设定，可以和同系列的主动轮支座形成统一的安装高度差，保证传动带的两个工作面处于平行状态，避免带边出现异常磨损。考虑到部分工况下需要定期对轴承加注润滑脂，在轴承位的上方预留了润滑脂注油通道的加工余量，用户可以根据实际使用需求自行加工注油嘴安装孔，不需要对主体结构做破坏性改动。

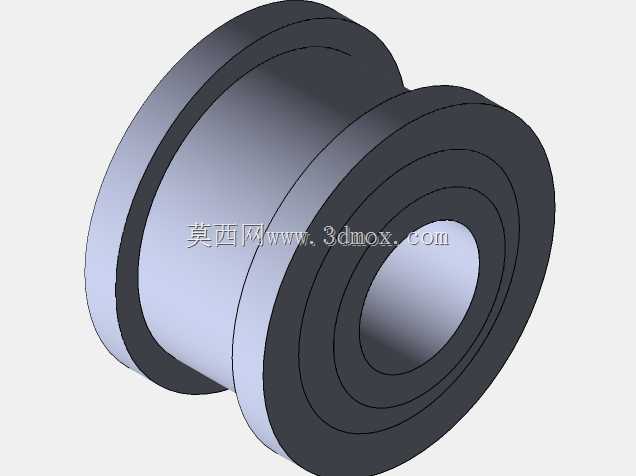

　　整个构件的棱边位置都做了R2-R3的圆角过渡，既可以避免铸造过程中出现应力集中导致的铸件开裂问题，也能防止安装调试过程中尖锐棱边划伤操作人员。安装边界方面，底部两个安装孔的中心距按照常用的机架型材安装孔位匹配设计，可以直接固定在40系列、50系列工业铝型材的槽面上，也可以焊接固定在钢制机架的预设安装板上，轴承孔的内径尺寸适配常用的6203、6204系列标准轴承，可以匹配直径17mm、20mm的标准转轴，适配的皮带轮节圆直径范围在80mm到150mm之间，额定承载的径向载荷不超过2kN，完全可以满足小型传动系统的使用需求。在结构强度校核阶段，通过有限元分析对满载工况下的应力分布做了模拟，最大应力出现在立臂与底板连接的过渡圆角位置，应力值远低于铸铁材料的许用应力，长期满载运行也不会出现结构断裂或者塑性变形的问题。
